A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BW943 világító nyomógomb fej egy professzionális ipari vezérlőelem, amely kivételes minőségével és tartósságával tűnik ki a piacon. Ez a pirosan világító peremmel ellátott termék ideális választás olyan környezetekben, ahol a jól látható visszajelzés és a megbízható működés alapvető fontosságú.

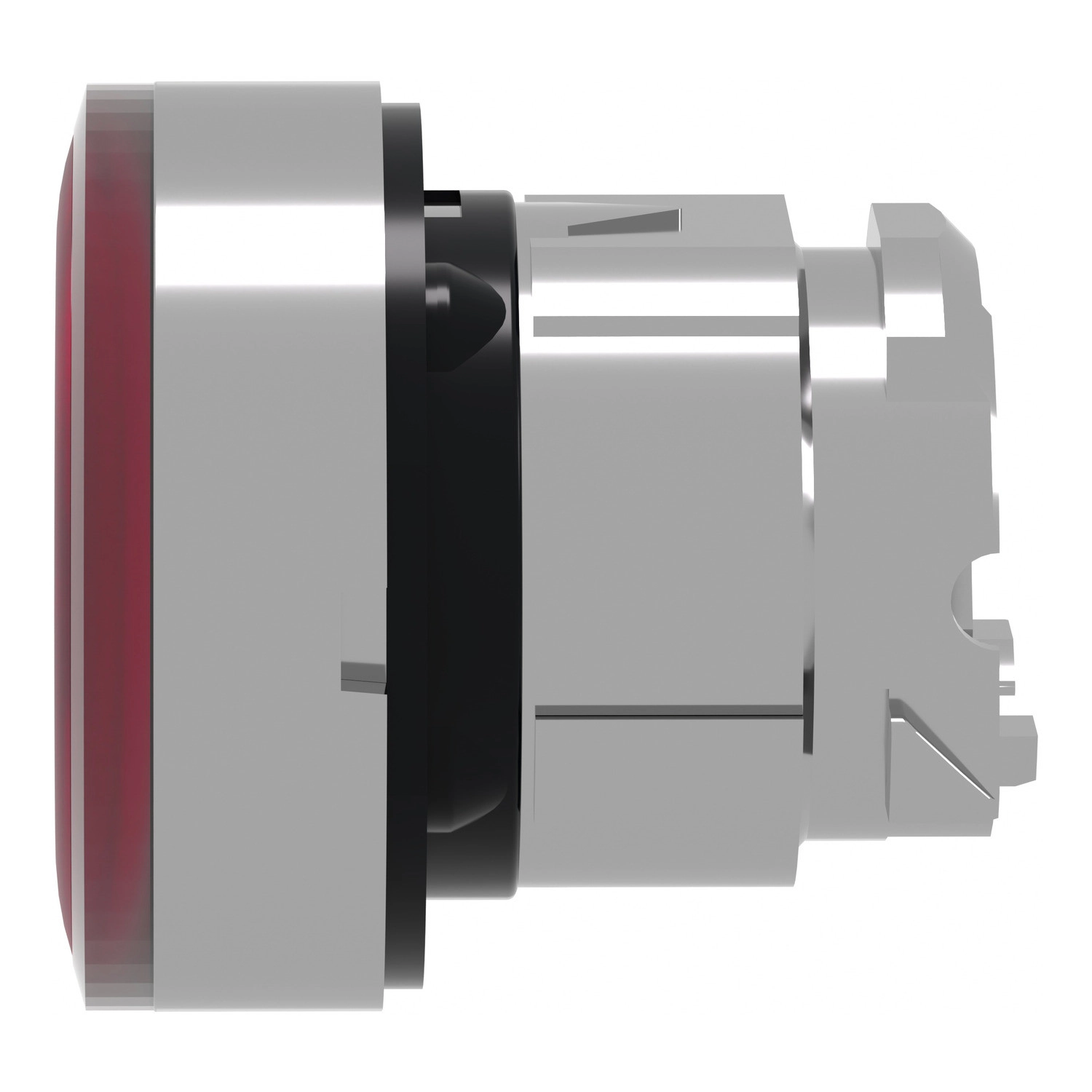

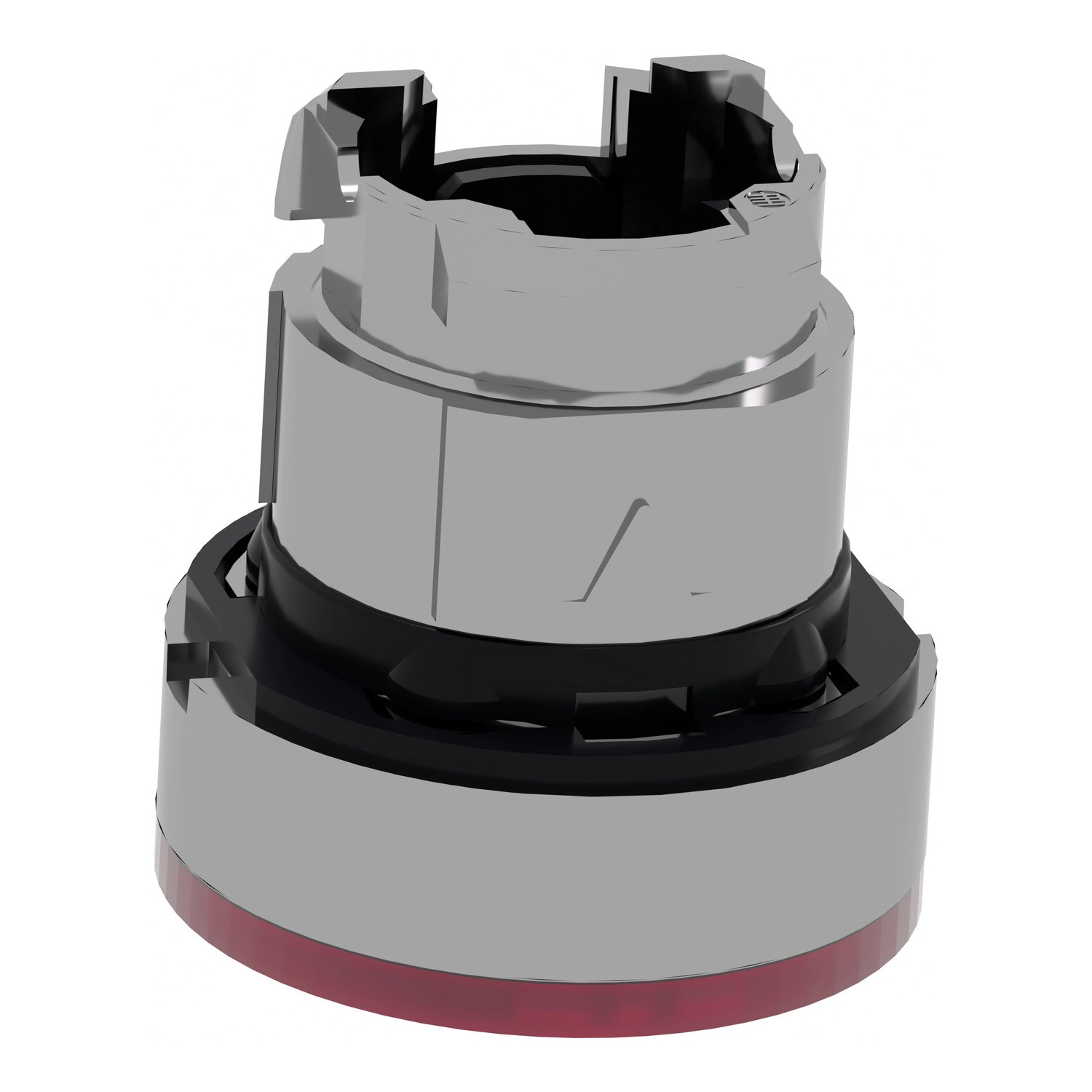

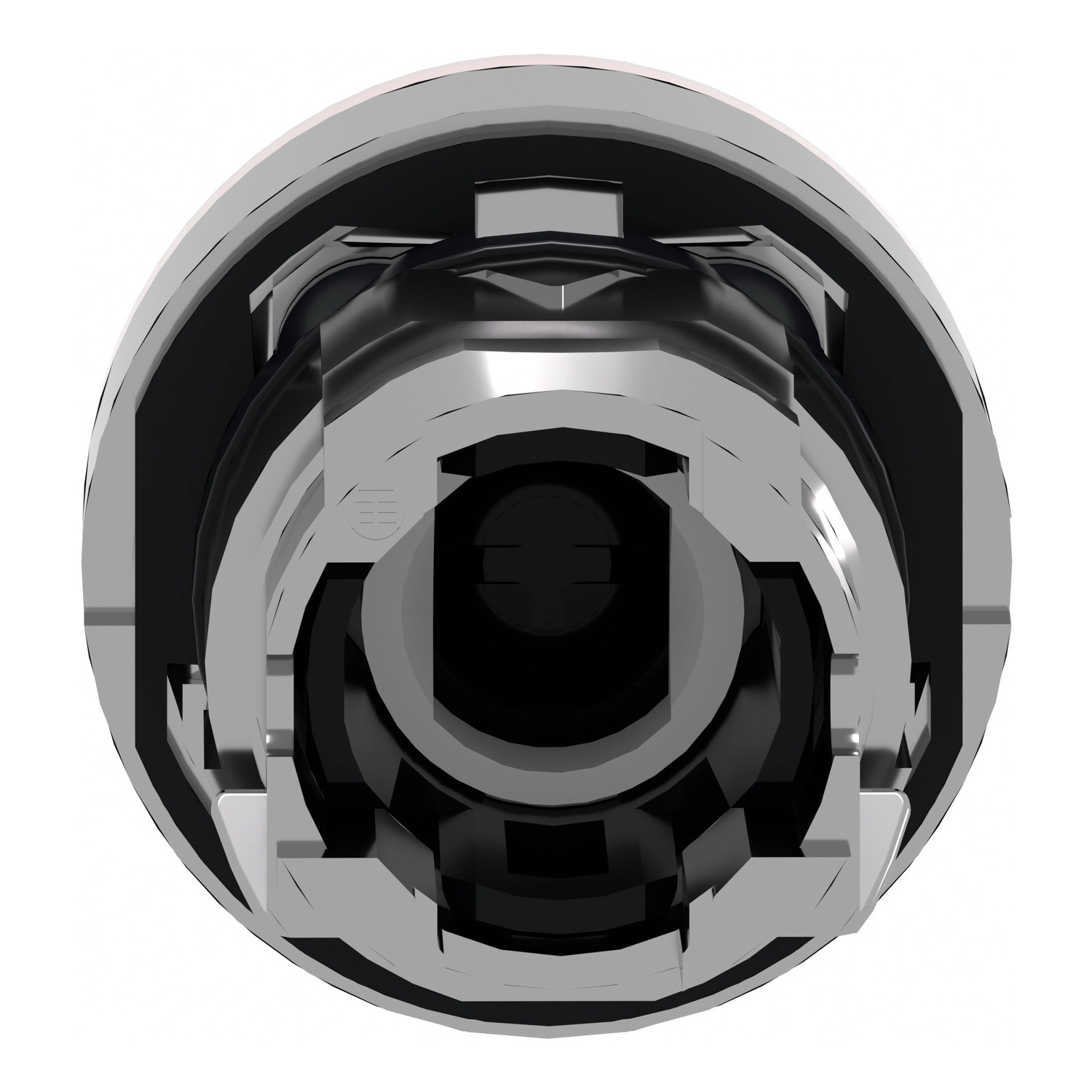

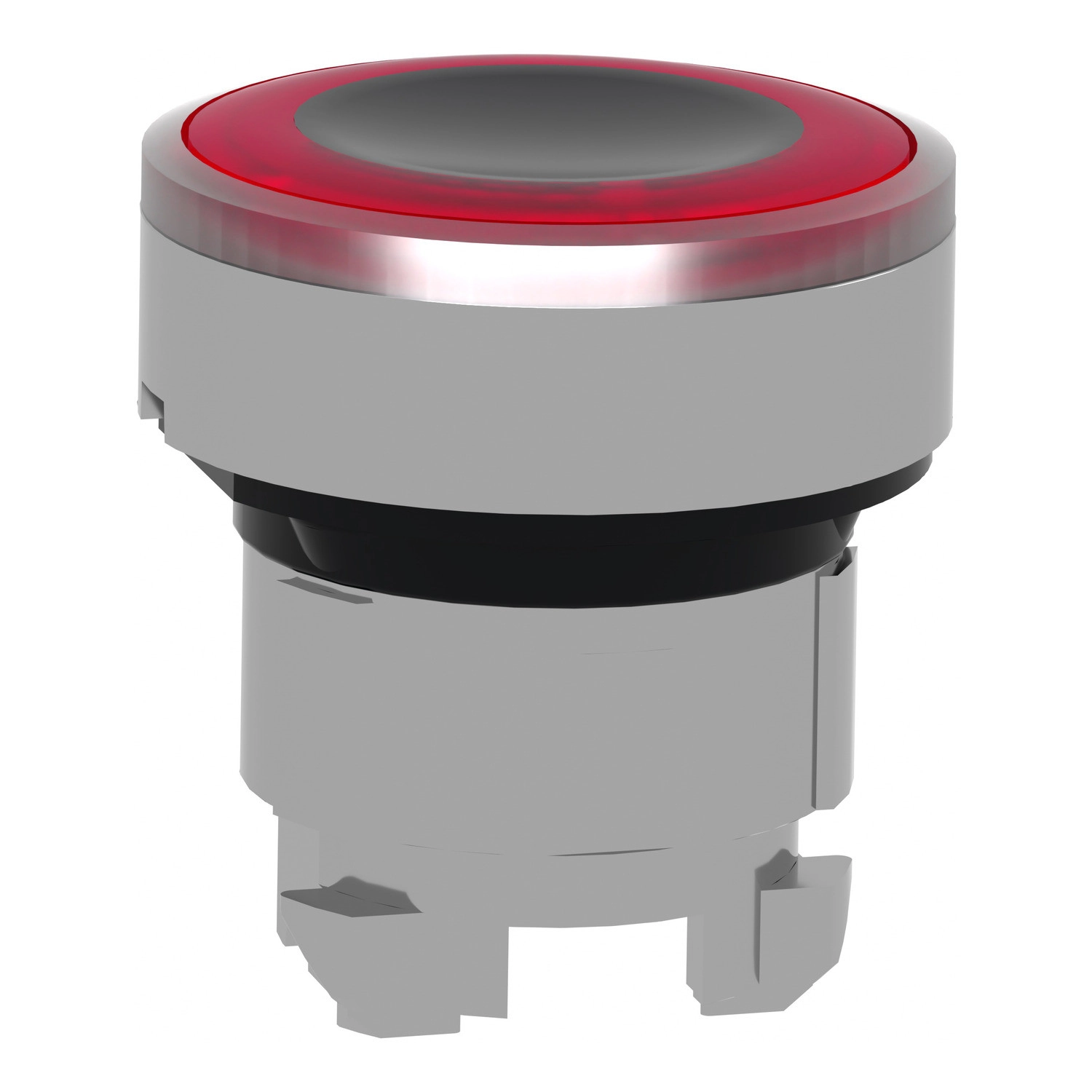

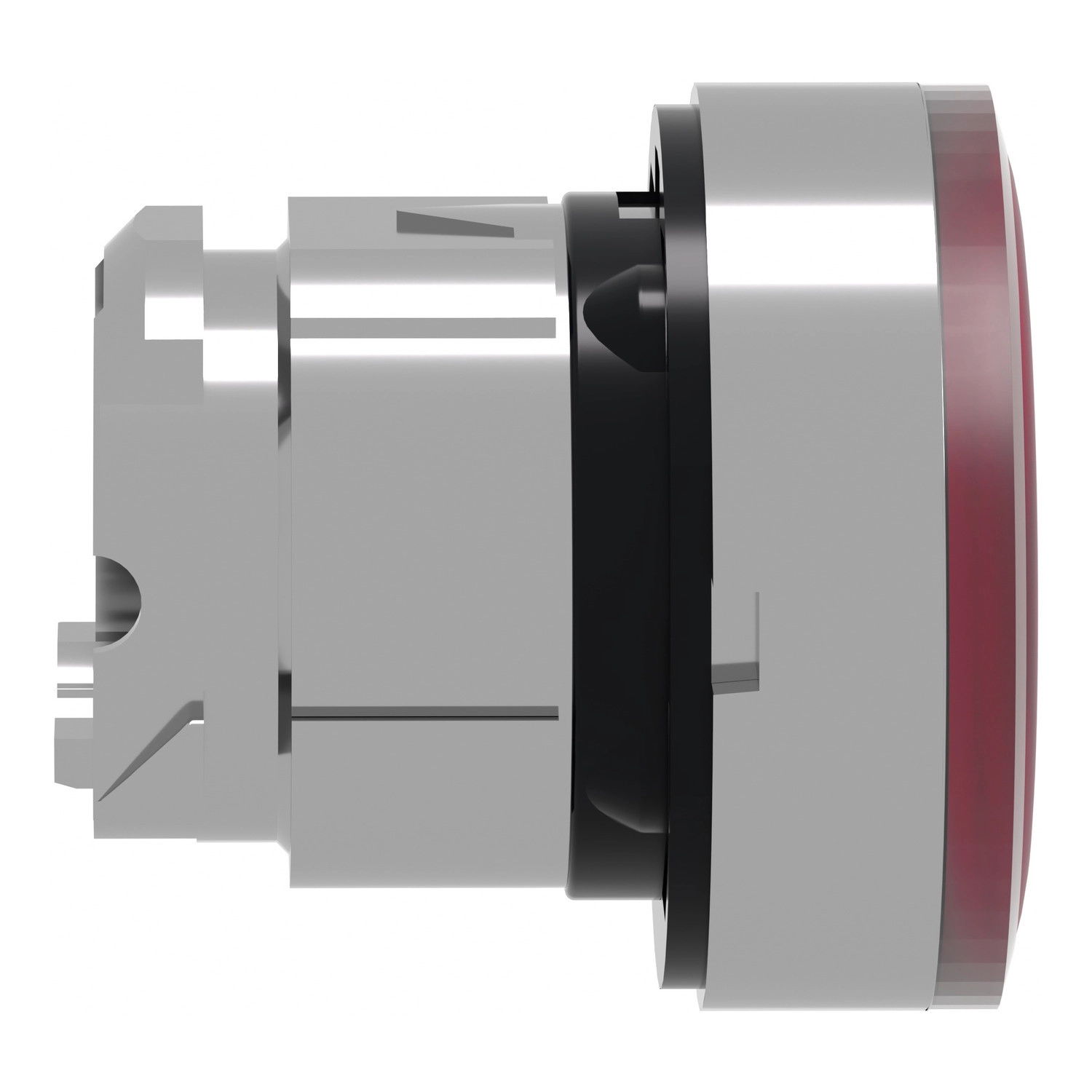

A ZB4BW943 nyomógomb fej a Harmony XB4 termékcsalád része, amely a Schneider Electric kiemelkedő minőségű ipari kapcsolóelemeit foglalja magába. A 22,5 mm-es szabványos beépítési átmérővel rendelkező nyomógomb könnyen integrálható a legtöbb vezérlőpanelbe és kapcsolószekrénybe. A krómbevonatú fém kialakítás nem csupán esztétikai szempontból előnyös, hanem jelentősen növeli a termék mechanikai ellenálló képességét és élettartamát is. A nyomógomb rugós visszatérő működésű, ami azt jelenti, hogy elengedés után automatikusan visszatér alaphelyzetbe.

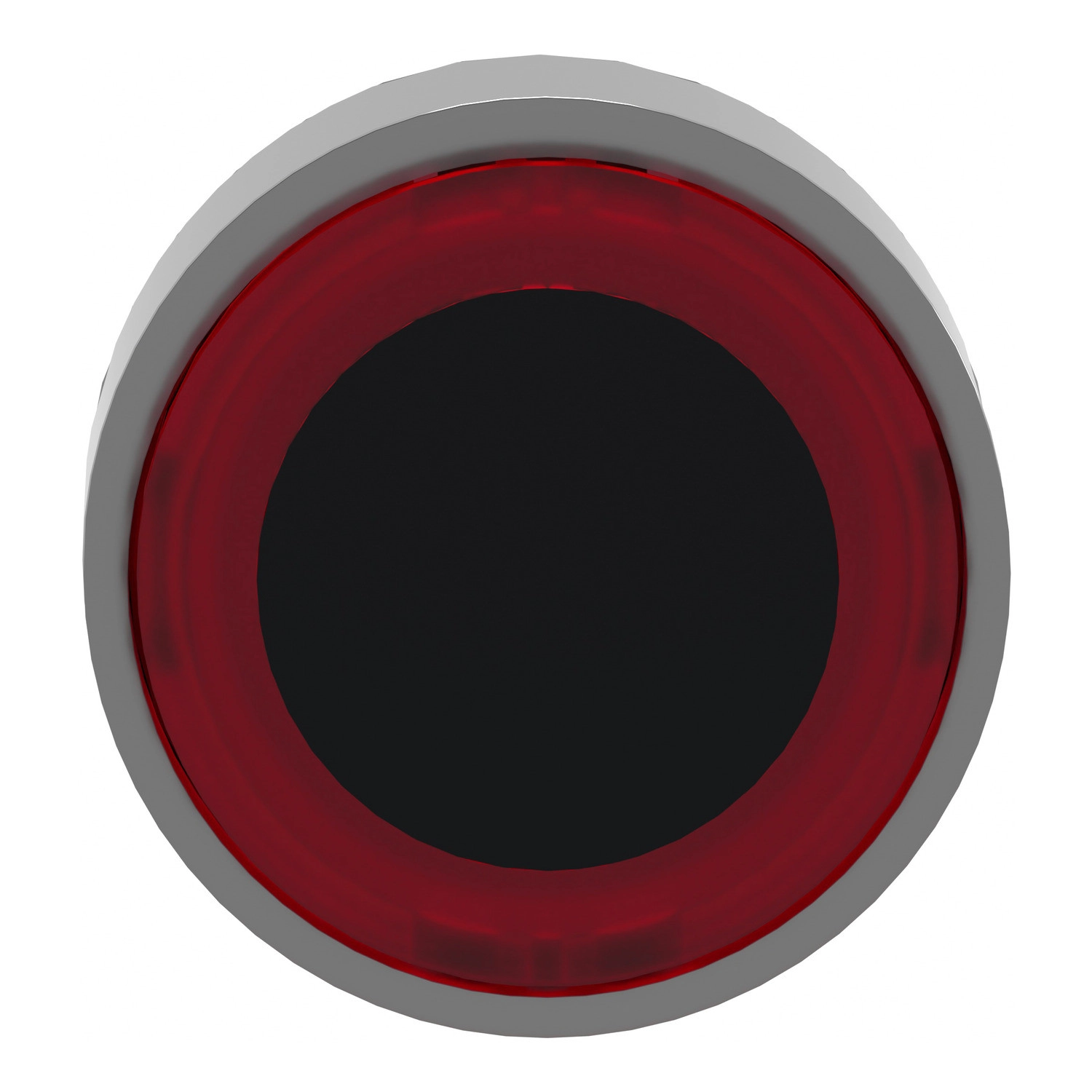

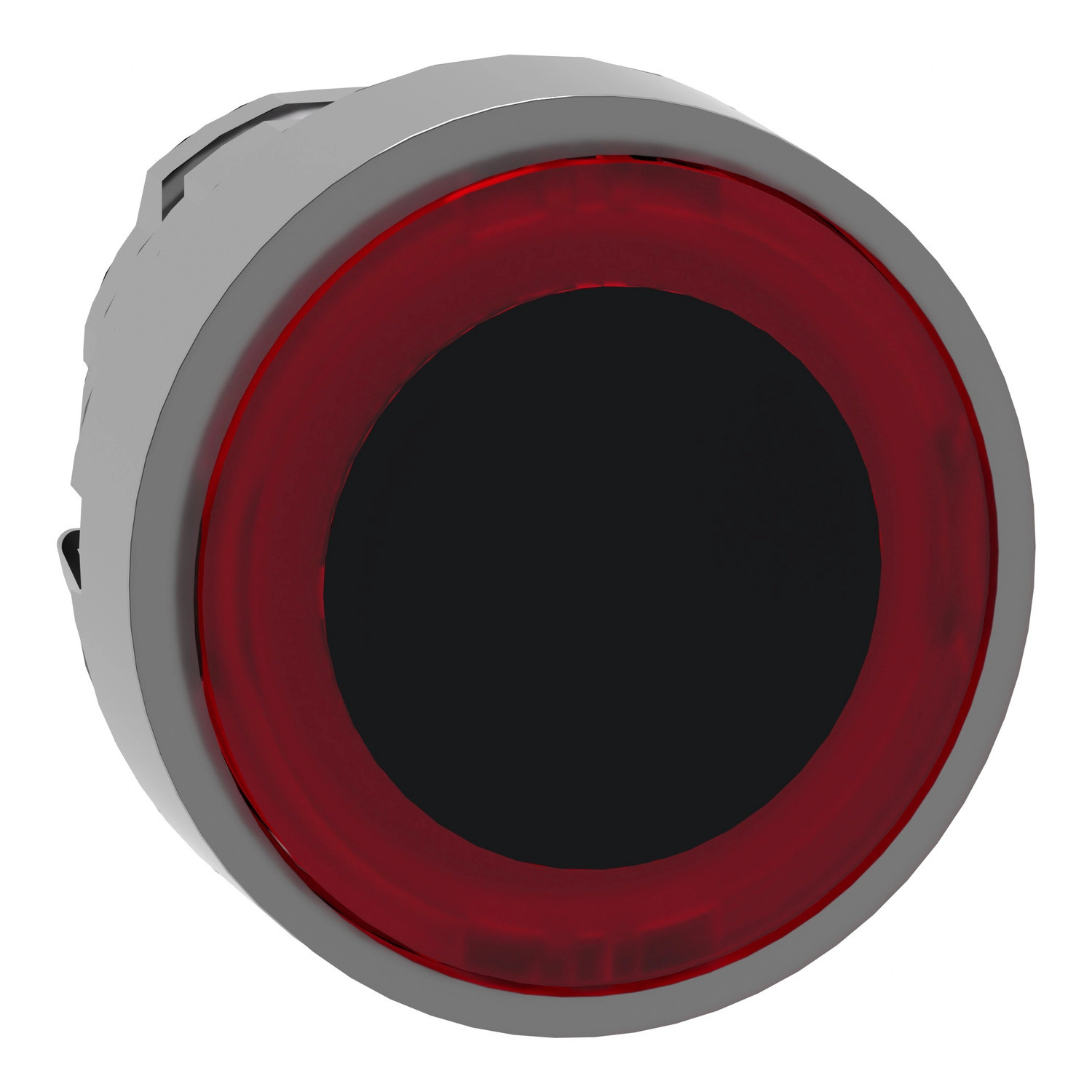

A ZB4BW943 egyik legfontosabb jellemzője a piros, világító gyűrű, amely univerzális LED technológiával működik. Ez a funkció rendkívül hasznos olyan alkalmazásoknál, ahol fontos a működési állapot vizuális visszajelzése, különösen gyenge fényviszonyok között vagy nagy távolságból. A nyomógomb piros, jelölés nélküli kivitelben készül, és kompatibilis az univerzális LED blokkokkal, így különböző vezérlési és jelzési funkciókra használható. Az elektromos összetétel kódjai (M1, M2, M6, M10) jelzik, hogy a termék különböző kapcsolóblokkokkal szerelhető össze, ami sokoldalú felhasználást tesz lehetővé.
A Harmony XB4 sorozatú ZB4BW943 nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik. A mechanikai élettartama rendkívül hosszú, 10 millió kapcsolási ciklus, ami biztosítja a hosszú távú, megbízható működést még intenzív használat esetén is. A termék IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is, ami kiváló védelmet biztosít por, víz és nagynyomású mosás ellen. A terméket akár 7000000 Pa nyomású, 55°C-os vízsugárral is tisztíthatod 0,1 méteres távolságból. Az IK06 ütésállósági fokozat az IEC 62262 szabvány szerint további mechanikai védelmet jelent. A nyomógomb működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges környezeti körülmények között is megbízhatóan működik.
A ZB4BW943 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. A termék rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. A vibrációval szembeni ellenállás 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. Ezek a tanúsítványok és paraméterek garantálják, hogy a termék megfelel a legszigorúbb ipari követelményeknek is.
Schneider Electric Harmony XB4 - ZB4BW943 -fém világító nyomógomb fej, Ø22, visszatérő, pirosan világító perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Fej típusa: Standard
Beépítési átmérő: 22,5 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profil: Piros, sima, jelölés nélküli
Működtető kiegészítő információk: Világító gyűrűvel
Sapka/működtető vagy lencse színe: Piros
Kiegészítő paraméterek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos jellemzők
Elektromos összeállítási kód: M1 - maximum 6 érintkező egyszeres blokkok esetén előlapi szerelésnél, integrált LED-del
M2 - maximum 6 érintkező egyszeres és dupla blokkok esetén előlapi szerelésnél, integrált LED-del
M6 - maximum 2 érintkező egyszeres blokkok esetén előlapi szerelésnél, integrált LED-del és transzformátorral
M10 - maximum 2 érintkező egyszeres blokkok esetén előlapi szerelésnél, integrált LED-del
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklete tárolás esetén: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetés esetén: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenálló képesség
Vibráció ellenállás: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
