A Schneider Electric Harmony XB4 sorozatú ZB4BW933 világító nyomógomb fej egy professzionális ipari vezérlőelem, amely tökéletes megoldást kínál különböző automatizálási és gépvezérlési alkalmazásokhoz. Ez a prémium minőségű, krómozott fém kivitelű nyomógomb fej megbízható működést és tartós teljesítményt garantál még a legmostohább ipari környezetben is.

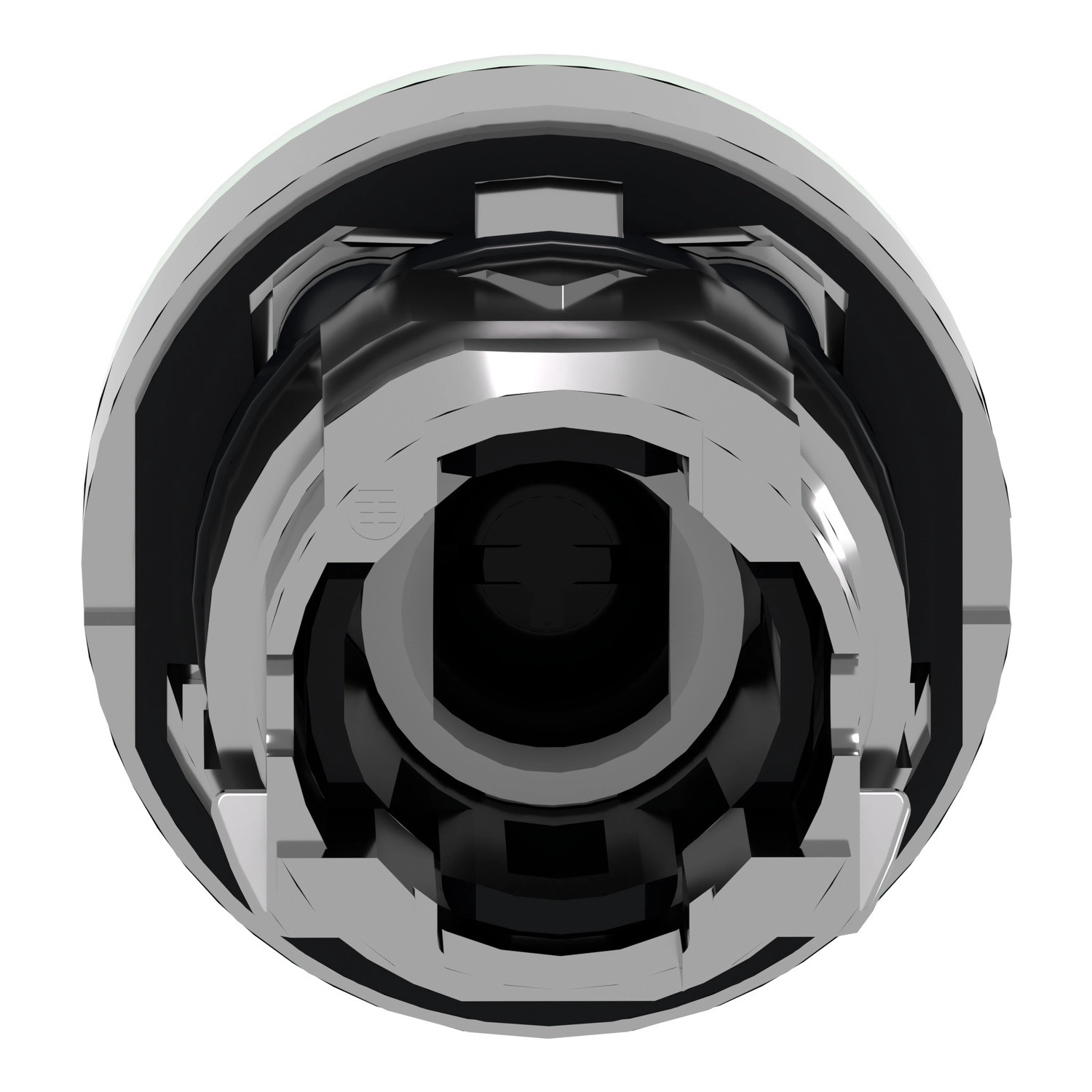

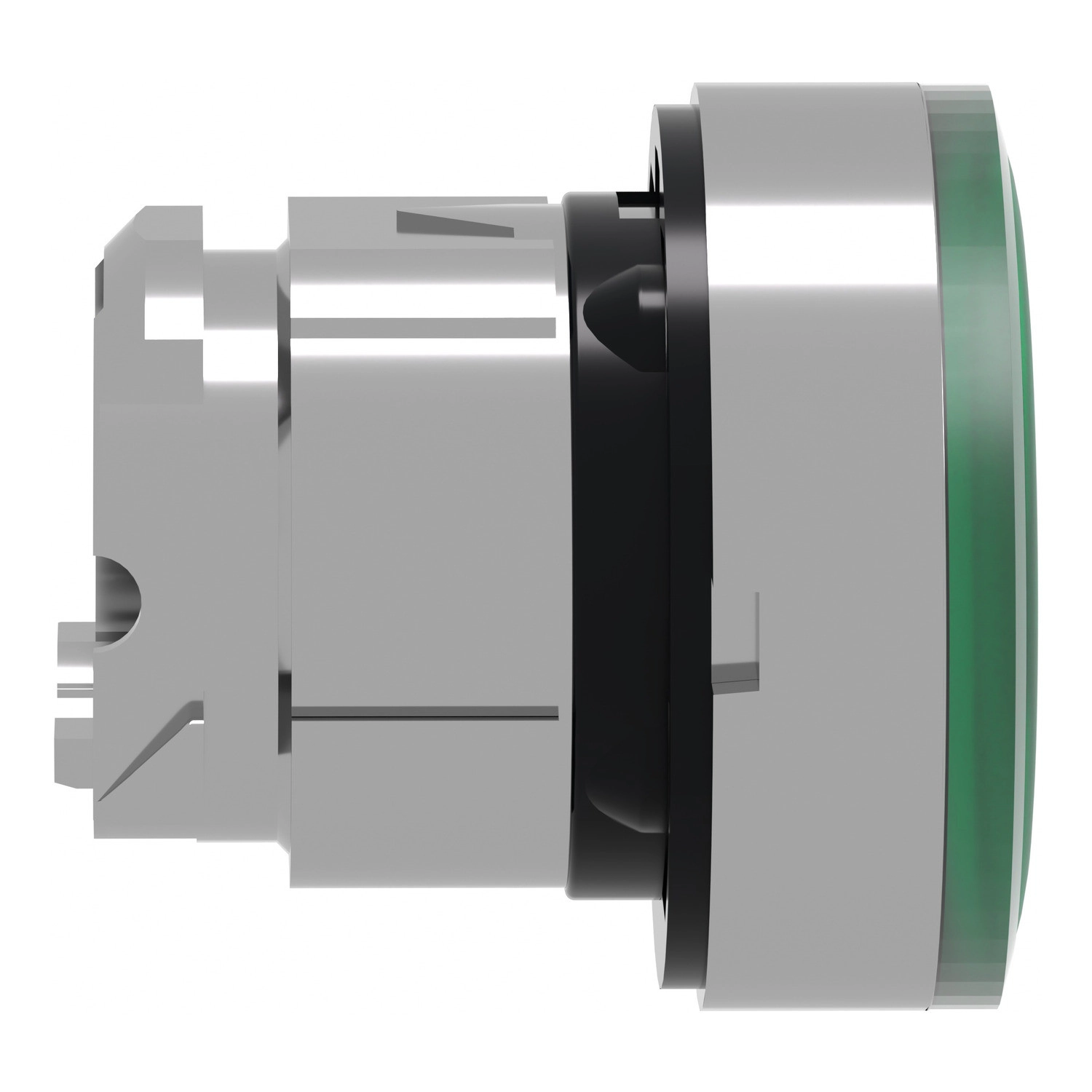

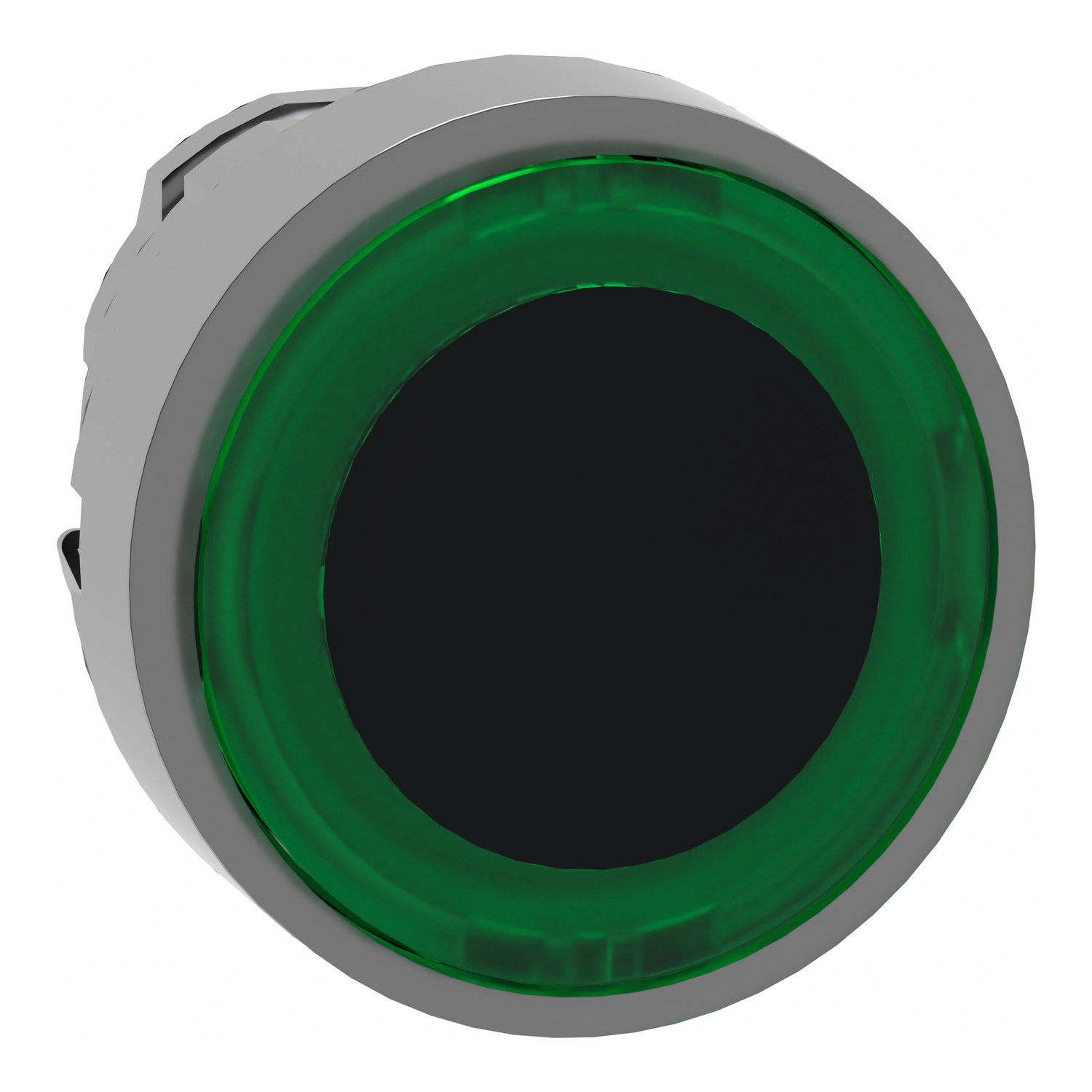

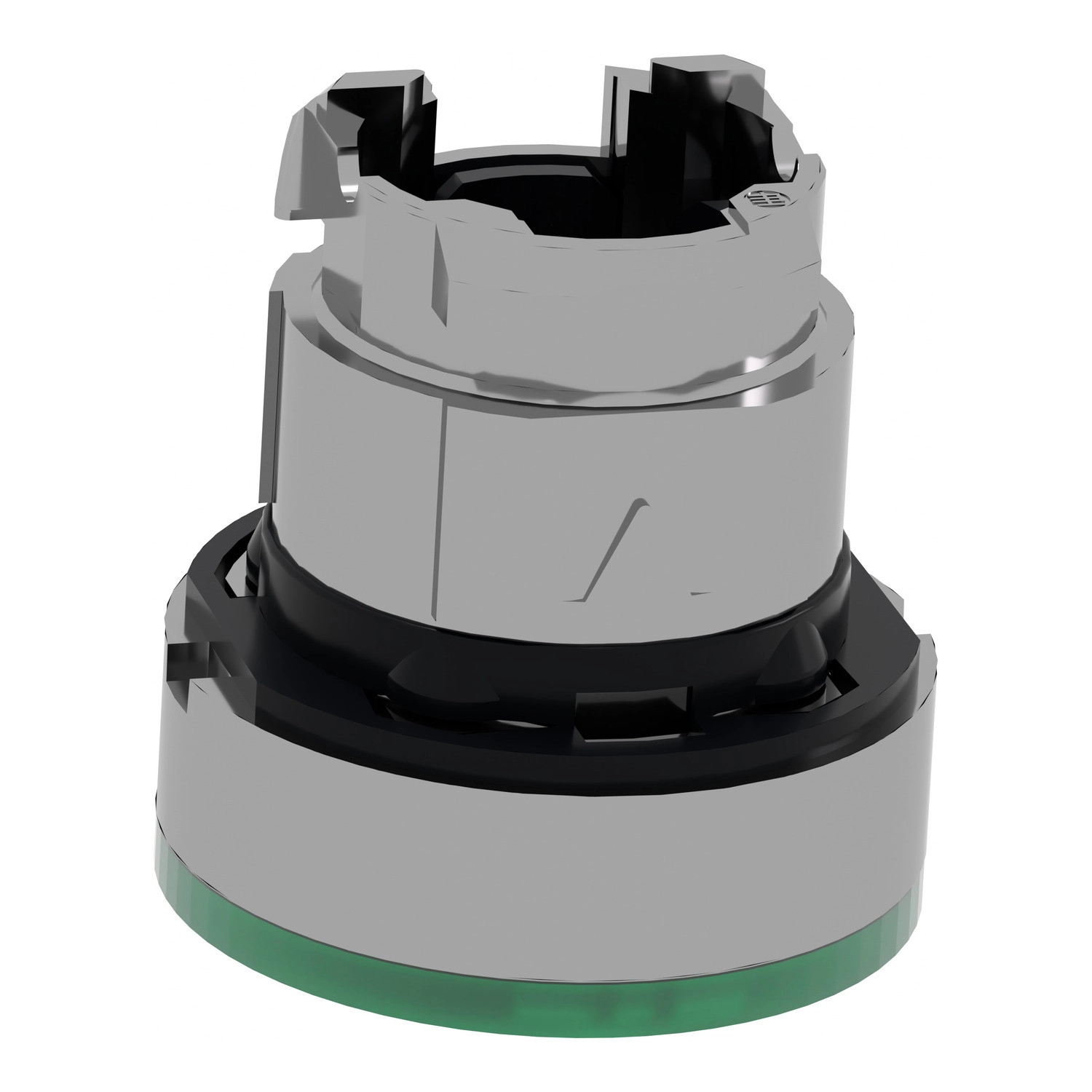

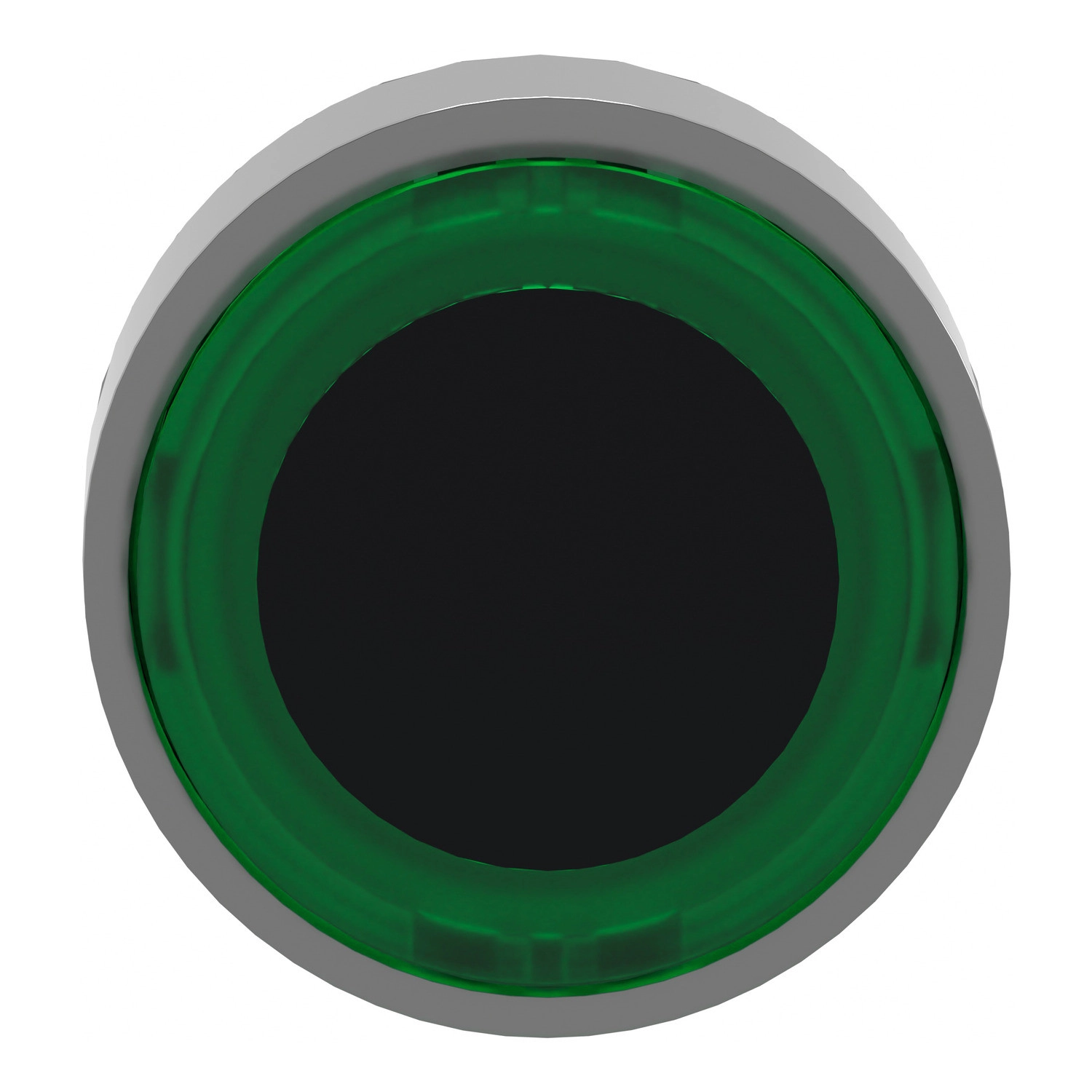

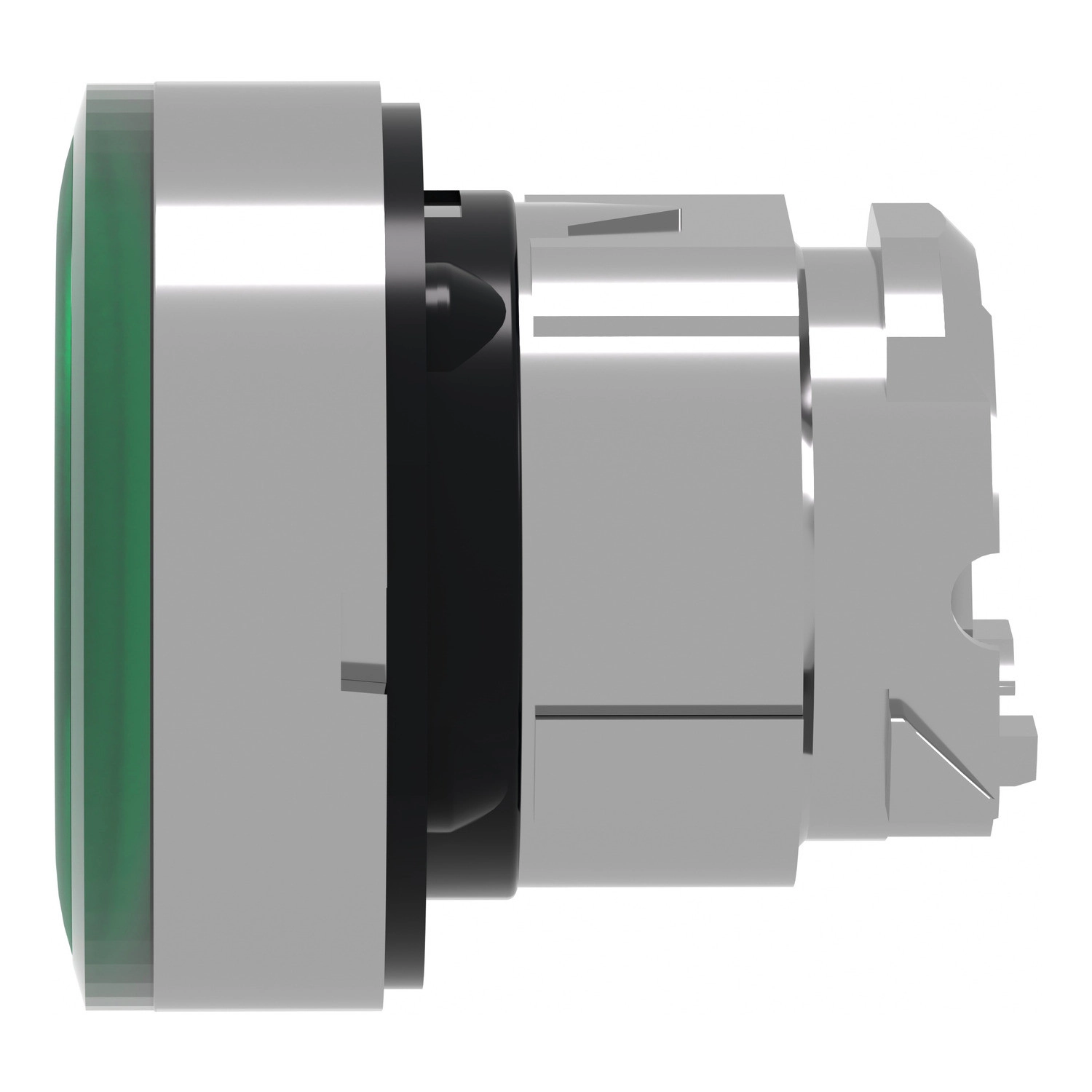

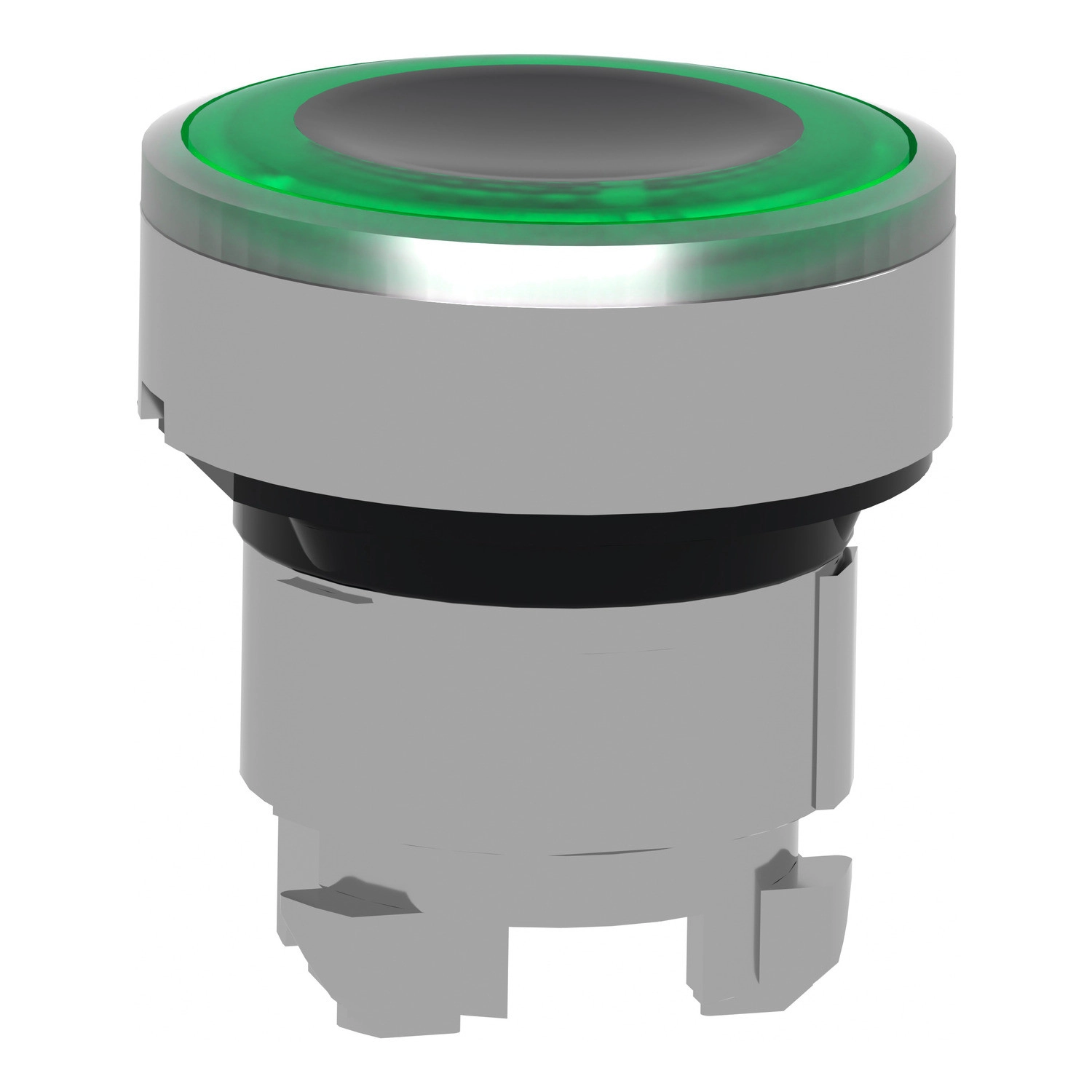

A ZB4BW933 modell egy standard, kerek formájú, 22,5 mm-es szerelőnyílásba illeszthető világító nyomógomb fej, amely zöld színű, jelölés nélküli, süllyesztett kezelőfelülettel és világító gyűrűvel rendelkezik. A nyomógomb rugós visszatérésű működési elvvel készült, ami azt jelenti, hogy a gomb a nyomás megszűnése után automatikusan visszatér alaphelyzetbe. A termék kompatibilis az univerzális LED-es jelzőblokkokkal, ami sokoldalú felhasználást tesz lehetővé különböző vezérlési és visszajelzési feladatokhoz.
A termék kiemelkedő műszaki paraméterekkel büszkélkedhet. IP védettség tekintetében rendkívül magas fokozatokkal rendelkezik: IP66, IP67, IP69 és IP69K besorolással, ami tökéletes védelmet biztosít por, nedvesség, nagynyomású mosás és akár vízbe merítés ellen is. A NEMA 13 és NEMA 4X minősítésekkel is rendelkező eszköz ellenáll a 7000000 Pa nyomású, 55 °C hőmérsékletű nagynyomású mosásnak 0,1 m távolságról. Mechanikai tartóssága lenyűgöző, 10 millió kapcsolási ciklust garantál, ami hosszú éveken át tartó, problémamentes működést biztosít. Az IK06 besorolás megfelelő mechanikai ütésállóságot jelez, és az eszköz képes ellenállni 5 gn vibrációnak és 30-50 gn ütésnek is, ami ipari környezetben kritikus fontosságú lehet.
A ZB4BW933 nyomógomb fej széles hőmérsékleti tartományban használható, -40 és +70 °C között mind üzemelés, mind tárolás során, ami kiválóan alkalmassá teszi szélsőséges környezeti feltételek mellett is. A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 előírásainak, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is. Méretei kompaktak: 29 mm széles, 29 mm magas és 30 mm mély, ami lehetővé teszi a helytakarékos beépítést vezérlőpultokba, panelekbe. Az elektromos összeállítási kódok (M1, M2, M6, M10) különböző kapcsolási lehetőségekre utalnak, attól függően, hogy hány érintkezőt és milyen típusú blokkokat használunk az előlapi szerelés során a beépített LED-del.
Schneider Electric Harmony XB4 - ZB4BW933 -fém világító nyomógomb fej műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Rövid megnevezés: ZB4
Kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtetési mód: Rugós visszatérésű
Nyomógomb kialakítása: Zöld süllyesztett, jelöletlen
Kiegészítő információ: Világító gyűrűvel
Nyomógomb/lencse színe: Zöld
Műszaki adatok
Szélesség: 29 mm
Magasság: 29 mm
Mélység: 30 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa, 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 10000000 kapcsolási ciklus
Elektromos összeállítási kód: M1, M2, M6, M10 (különböző konfigurációkhoz)
Eszköz megjelenése: Alapvető részegység
Környezeti feltételek
Védőkezelés: TH
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
