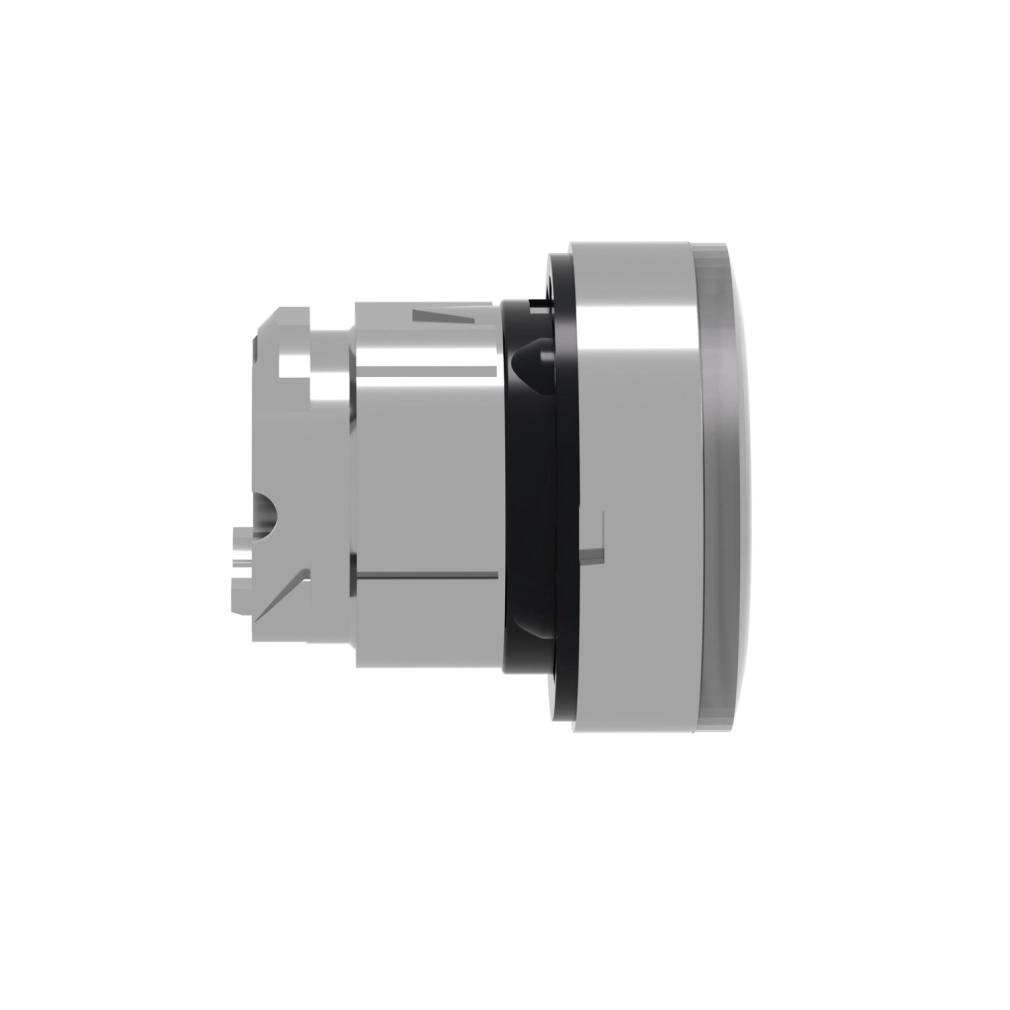

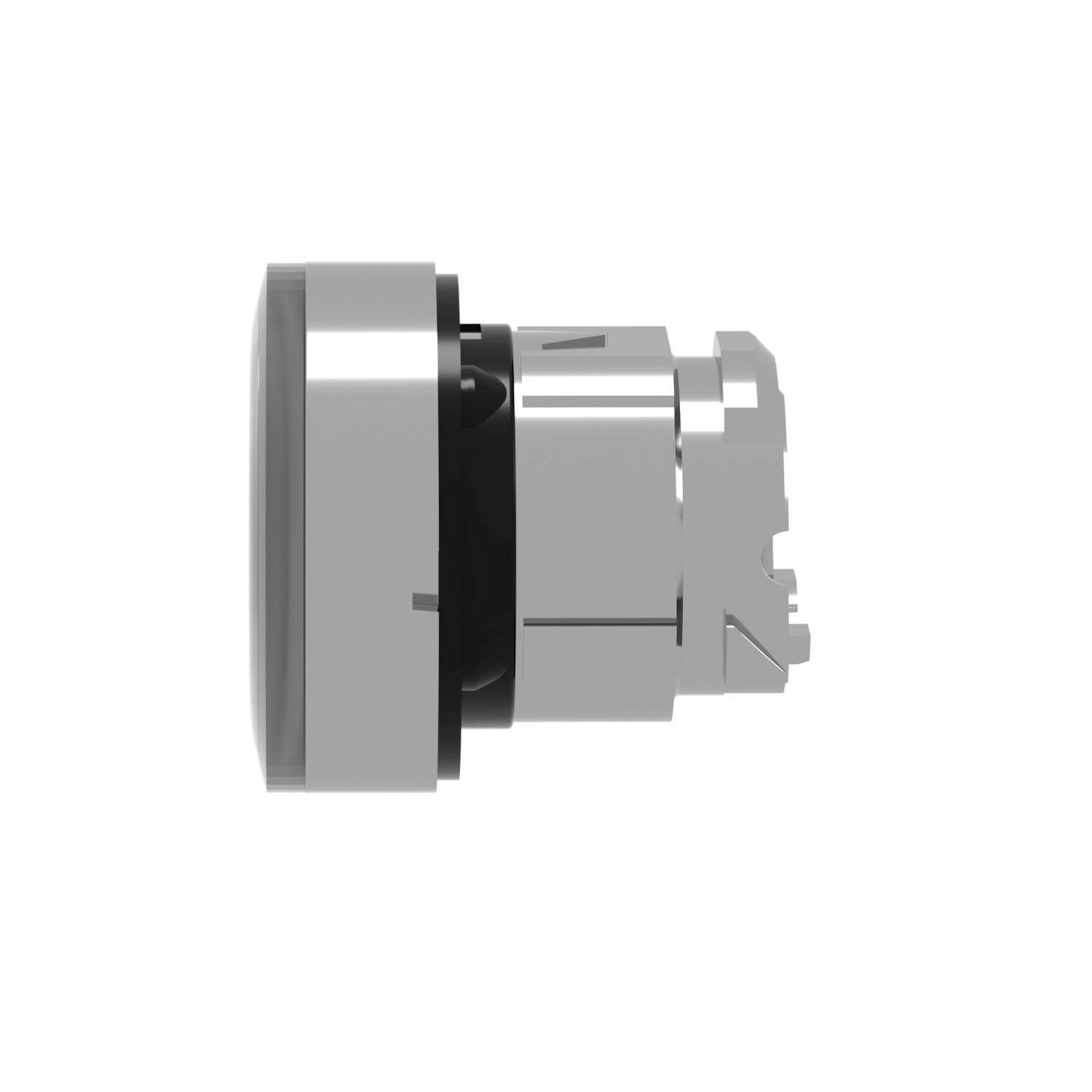

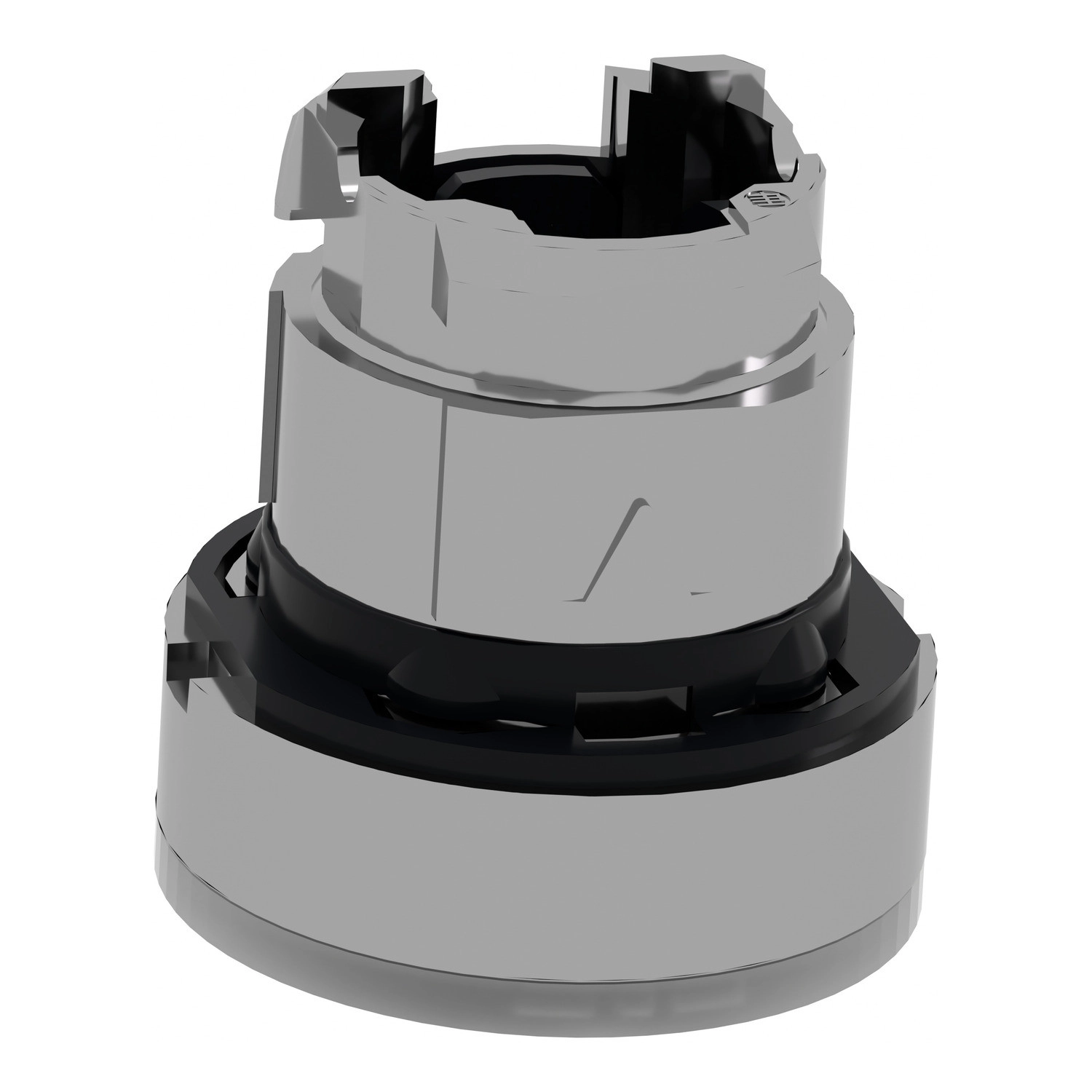

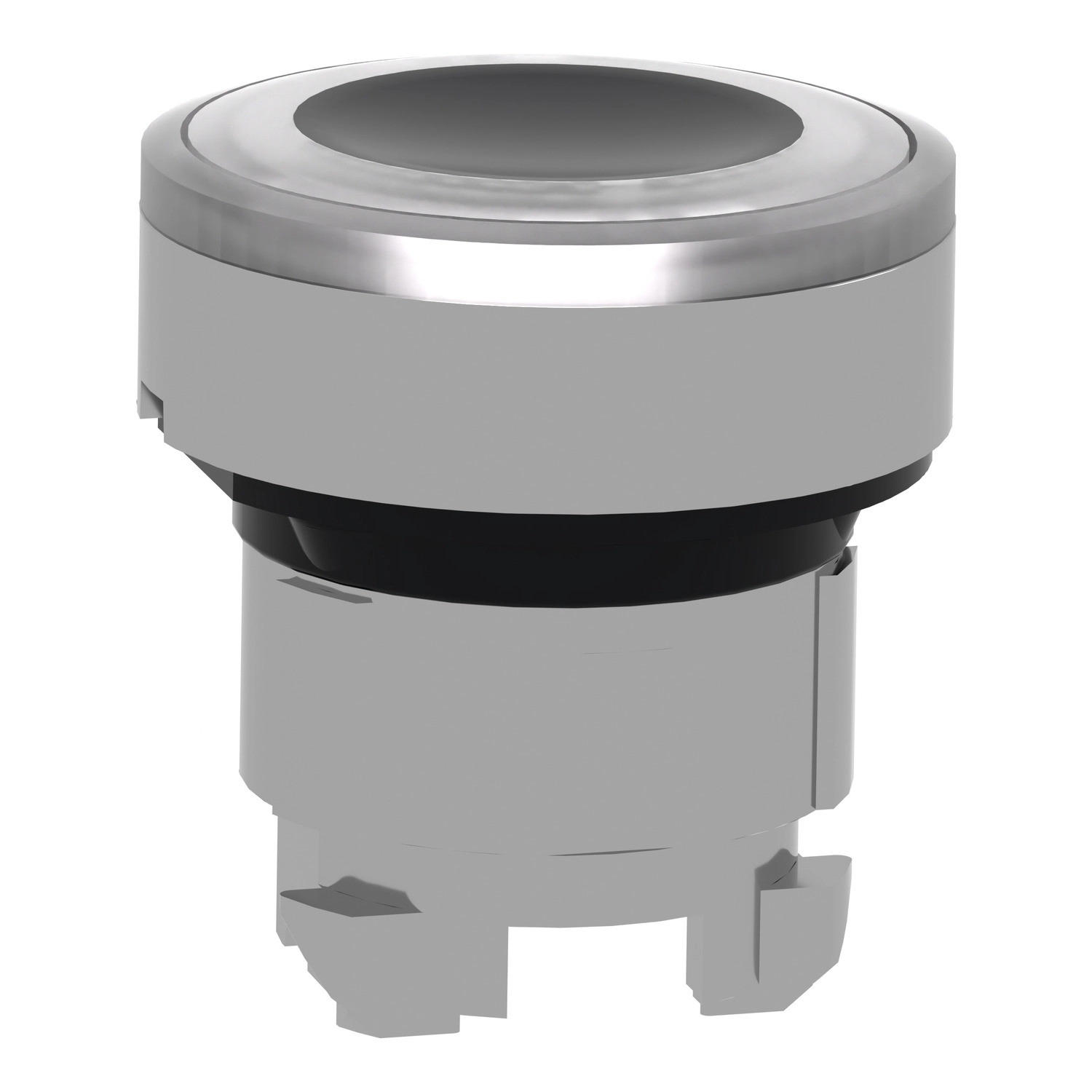

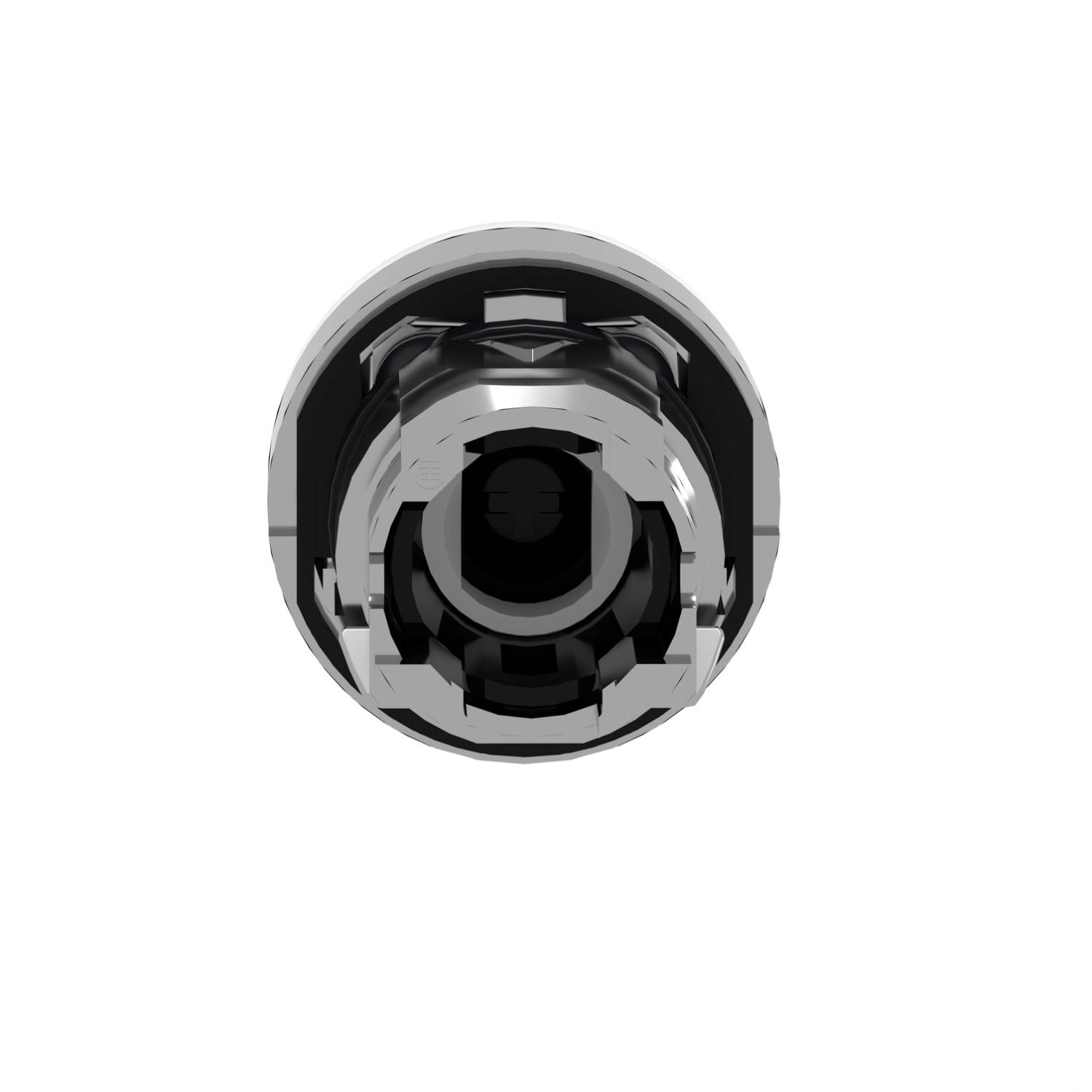

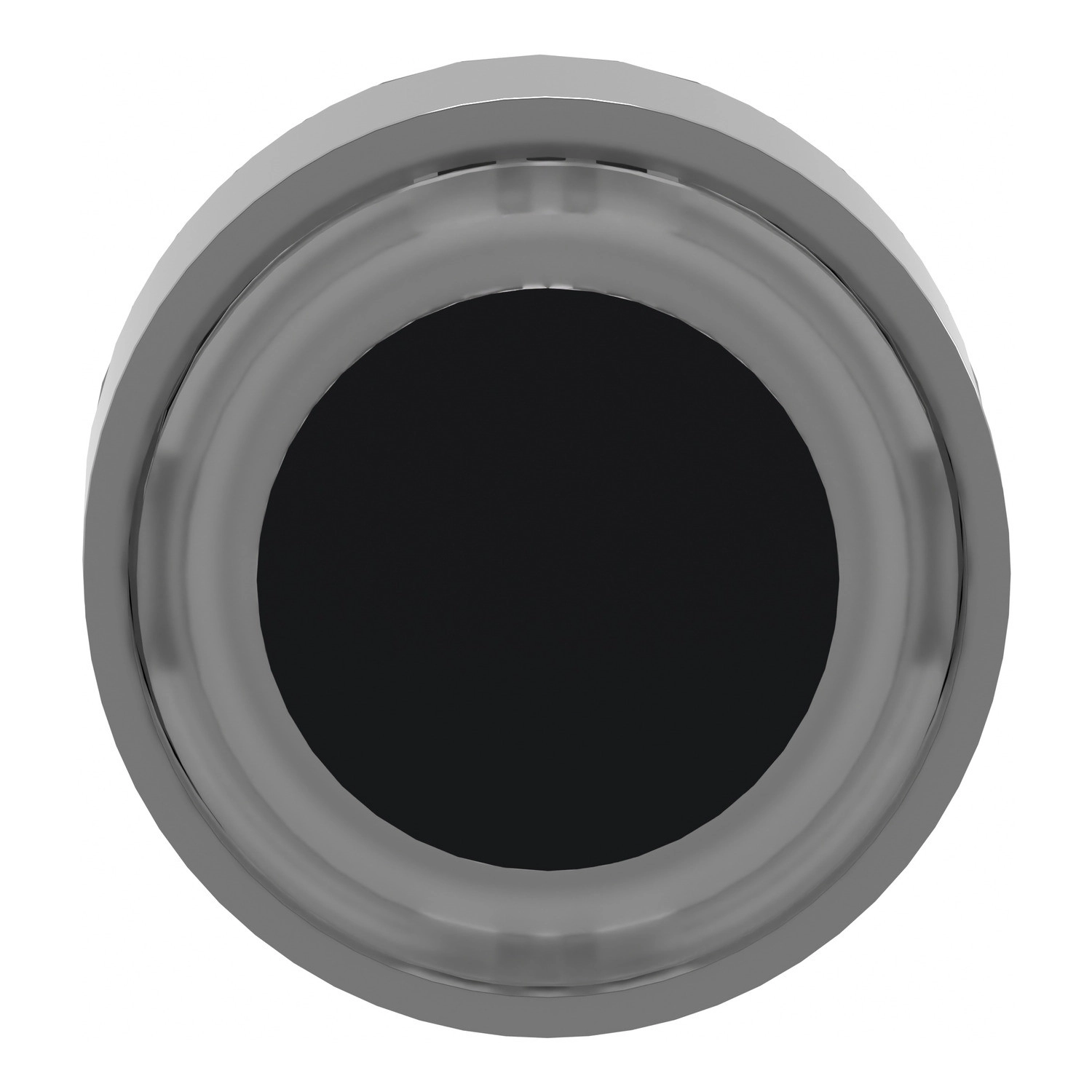

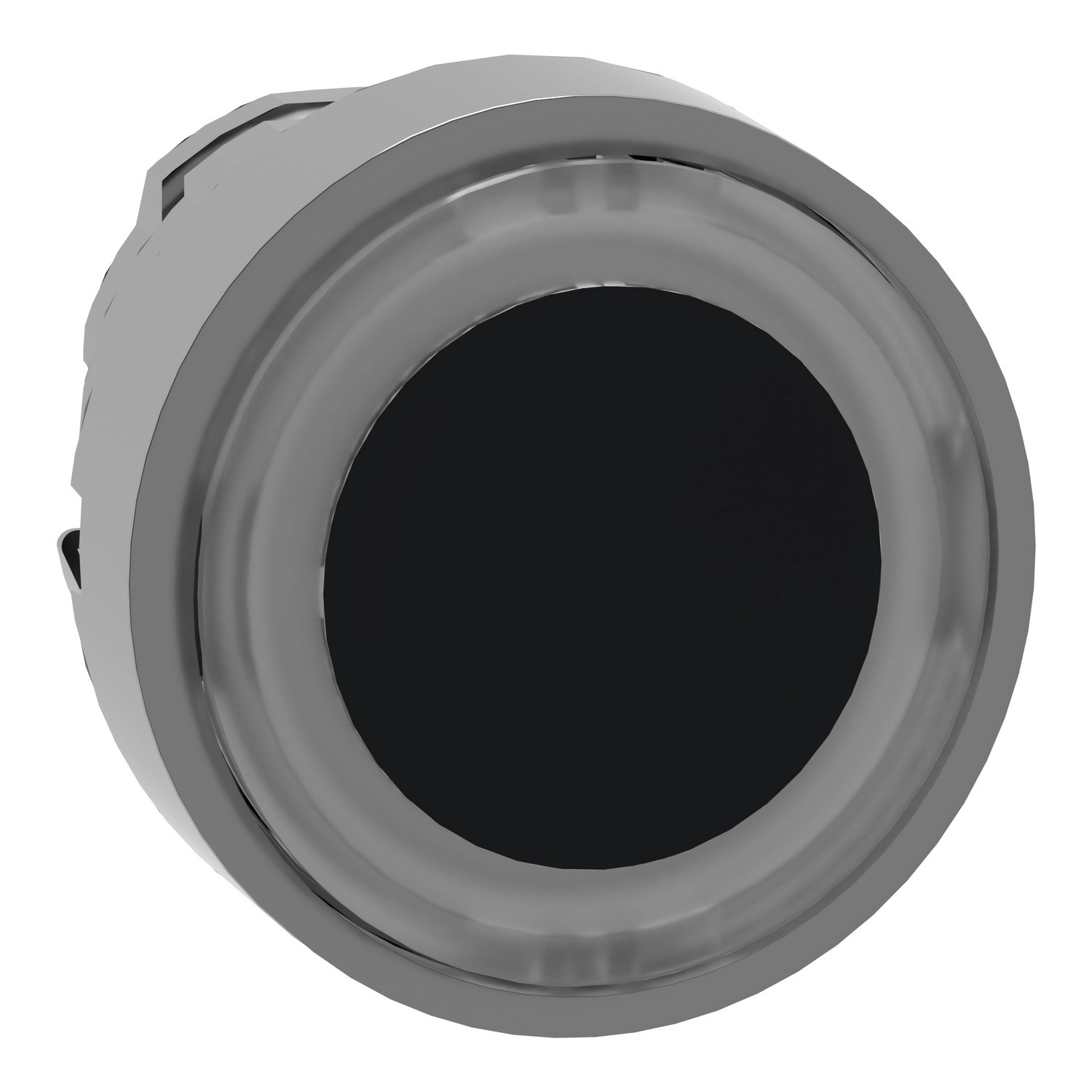

A Schneider Electric Harmony XB4 sorozat ZB4BW913 fehér színű, világító nyomógomb feje egy professzionális ipari kapcsolóelem, mely ideális választás vezérlőpanelekbe, gépekbe és ipari berendezésekbe történő beépítéshez. Ez a prémium minőségű termék a Harmony XB4 családba tartozik, amely a megbízhatóságáról és hosszú élettartamáról ismert a világon.
A ZB4BW913 modell egy kiemelkedő termék a Schneider Electric kínálatában, amely króm bevonatú fém kerettel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem kiváló védelmet is nyújt a mechanikai igénybevételekkel szemben. A fehér, jelöletlen, sima nyomógomb felülettel rendelkező kezelőfej világító gyűrűvel van ellátva, amely egyértelmű vizuális visszajelzést biztosít a gép kezelője számára. A világítás univerzális LED technológiával működik, amely rendkívül hosszú élettartamú és energiatakarékos megoldás.
A termék rendkívül sokoldalú alkalmazhatósággal rendelkezik. A Schneider Electric ZB4BW913 nyomógomb fej standard típusú, 22,5 mm-es szerelőnyílásba illeszthető, amely az ipari környezetben leggyakrabban használt méret. A kezelőfej rugós visszatérítésű működéssel rendelkezik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszatér alaphelyzetbe. Ez a rugós visszatérítés biztosítja a megbízható kapcsolási működést és a hosszú élettartamot. A ZB4BW913 kör alakú jelzőfejjel rendelkezik, amely fehér színű, így kiválóan alkalmazható különböző vezérlési funkciókhoz, mint például indítás, nyugtázás vagy egyéb vezérlési műveletek.
A termék műszaki paraméterei kiemelkedőek, amelyek bizonyítják a Schneider Electric elkötelezettségét a minőség iránt. A ZB4BW913 nyomógombfej 10 millió kapcsolási ciklusra van tervezve, ami kivételes mechanikai tartósságot jelent. A komponens védettsége rendkívül magas, az IP66, IP67, IP69 és IP69K védettségi fokozatoknak is megfelel, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint nagynyomású mosás ellen is védett. Ez a védettség lehetővé teszi a termék használatát akár a legzordabb ipari környezetben is. A nyomógomb ellenáll a nagynyomású mosásnak 7000000 Pa nyomásig 55 °C-on 0,1 m távolságról. NEMA 13 és NEMA 4X besorolással is rendelkezik, IK06 fokozatú ütésállóságot biztosít, valamint megfelel számos nemzetközi szabványnak, mint az IEC 60947-5-1, UL 508 és CSA C22.2 No 14. A termék minőségét számos minősítés is igazolja, többek között BV, CSA, DNV, LROS és UL listázások.
Schneider Electric Harmony XB4 - ZB4BW913 - fém világító nyomógomb fej, Ø22, visszatérő, fehéren világító perem műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító nyomógombhoz való fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Eszköz bemutatás: Alap részegységek
Fizikai jellemzők
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Fehér, sima, jelöletlen
Működtető kiegészítő információ: Világító gyűrűvel
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Műszaki paraméterek
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód:
M1: <6 érintkezőhöz, egyes blokkok használatával elülső szereléshez integrált LED-del
M2: <6 érintkezőhöz, egyes és dupla blokkok használatával elülső szereléshez integrált LED-del
M6: <2 érintkezőhöz, egyes blokkok használatával elülső szereléshez integrált LED-del és transzformátorral
M10: <2 érintkezőhöz, egyes blokkok használatával elülső szereléshez integrált LED-del
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet üzemeléskor: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinuszos gyorsulásra az IEC 60068-2-27 szerint
