A Schneider Electric Harmony XB4 sorozatához tartozó ZB4BW7A3741 egy világító kettősfejű nyomógomb fej, mely ipari és automatizálási környezetben kiemelkedő megbízhatóságot és hosszú élettartamot biztosít. Ez a prémium kivitelű, króm bevonatú fém alkatrész tökéletes választás vezérlőpultok, kezelőfelületek és kapcsolószekrények kialakításához, ahol egyértelmű vizuális visszajelzésre és intuitív működtetésre van szükség.

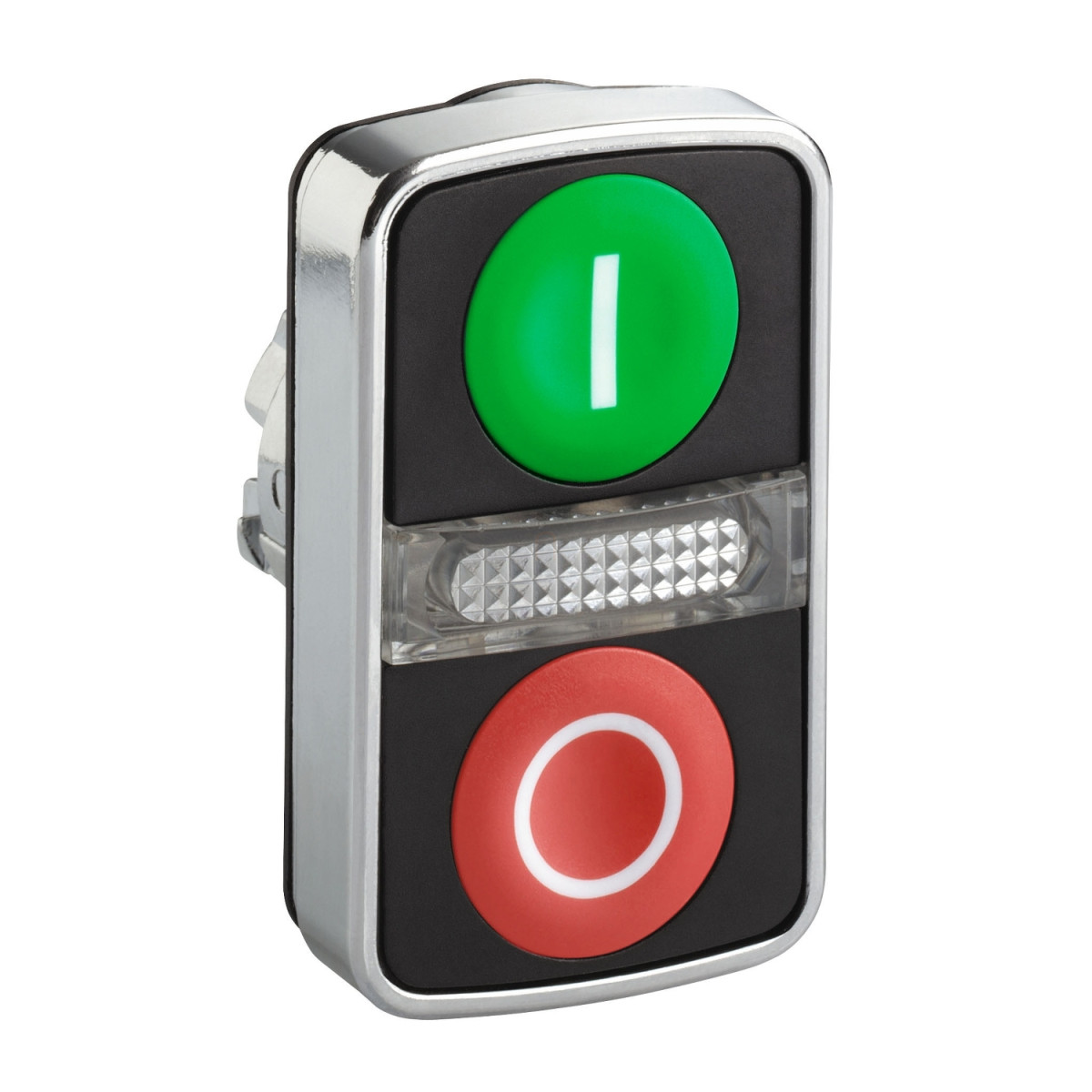

A ZB4BW7A3741 modell egy téglalap alakú, 22 mm-es szerelési átmérővel rendelkező egység, amely két nyomógombot és egy központi jelzőfényt foglal magába. A felső nyomógomb zöld színű, fehér "I" jelöléssel (bekapcsolás), míg az alsó piros színű, fehér "O" jelöléssel (kikapcsolás) ellátott. A két nyomógomb között található az integrált LED jelzőfény. A nyomógombok rugós visszatérésű működtetésűek, ami azt jelenti, hogy megnyomás után automatikusan visszatérnek alaphelyzetbe. A termék kompatibilis az integrált LED-es rendszerekkel, így kiváló láthatóságot biztosít még kedvezőtlen fényviszonyok mellett is.
A ZB4BW7A3741 kiemelkedő műszaki paraméterekkel rendelkezik: 30 mm szélesség, 50 mm magasság és 30 mm mélység jellemzi. Az alkatrész különösen ellenálló a külső behatásokkal szemben, amit az IP66, IP67, IP69 és IP69K védettségi besorolás is bizonyít - ez teljes por elleni védelmet és nagynyomású vízsugarak, illetve ideiglenes vízbe merülés elleni védelmet jelent. A termék rendkívüli mechanikai tartósságát az 1.000.000 működtetési ciklus garantálja. Ütésállósága IK06 fokozatú az IEC 50102 szabvány szerint. A nyomógomb magas szintű védelemmel rendelkezik az elektromos áramütés ellen (Class I az IEC 61140 szabvány szerint), és kiváló ellenállóképességet mutat vibrációval szemben (5 gn, 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint ütésállósága is kiemelkedő (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig tartó fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően). A termék különlegessége, hogy ellenáll a nagynyomású mosóval történő tisztításnak is (7000000 Pa nyomáson 55 °C-on, 0,1 m távolságból).
A ZB4BW7A3741 elektromos konfigurációja többféle lehet az alkalmazástól függően: M1 kód esetén maximum 6 érintkező használható egyes blokkok esetén előlapi szereléssel, integrált LED-del; M2 kódnál szintén maximum 6 érintkező, de egyes és dupla blokkok kombinációjával, előlapi szereléssel és integrált LED-del; M6 kódnál maximum 2 érintkező egyes blokkokkal, előlapi szereléssel, integrált LED-del és transzformátorral; míg M10 kódnál maximum 2 érintkező egyes blokkokkal, előlapi szereléssel és integrált LED-del. A termék alapkivitelben alap részegységként kerül forgalomba, és számos nemzetközi szabványnak megfelel, többek között JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5 és JIS C8201-1. A termék széles működési hőmérséklet-tartományban (-40°C és +70°C között) használható, így extrém környezeti feltételek mellett is megbízhatóan működik.
Schneider Electric Harmony XB4 - ZB4BW7A3741 -fém világító kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld "I", 1 piros "O" nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Fej világító kettősfejű nyomógombhoz
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: rugós visszatérő
Működtető profil: 2 nyomógomb - 1 központi jelzőfény
Működtetők leírása: Zöld "I" - piros "O"
Kiegészítő jellemzők
Teljes CAD szélesség: 30 mm
Teljes CAD magasság: 50 mm
Teljes CAD mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér sapkák esetén, fehér jelölés zöld, piros vagy fekete sapkák esetén
Működtető profil: Zöld nyomógomb, I (fehér), Piros nyomógomb, O (fehér)
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: M1 <6 érintkezőhöz egyes blokkok használatakor előlapi szereléssel integrált LED-del, M2 <6 érintkezőhöz egyes és dupla blokkok használatakor előlapi szereléssel integrált LED-del, M6 <2 érintkezőhöz egyes blokkok használatakor előlapi szereléssel integrált LED-del és transzformátorral, M10 <2 érintkezőhöz egyes blokkok használatakor előlapi szereléssel integrált LED-del
Eszköz bemutatása: Alapvető részegységek
Környezet
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Áramütés elleni védelmi osztály: Class I az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
