A Schneider Electric Harmony XB4 sorozatú ZB4BW7A1724 típusú fém világító kettősfejű nyomógomb fejet ipari környezetben történő alkalmazásra tervezték, különösen olyan helyzetekben, ahol egyszerű és intuitív irányító funkcióra van szükség. Ez a professzionális kivitelű, 22 mm átmérőjű kezelőelem tökéletes választás vezérlőpultok, gépek és ipari berendezések irányítópaneljein.

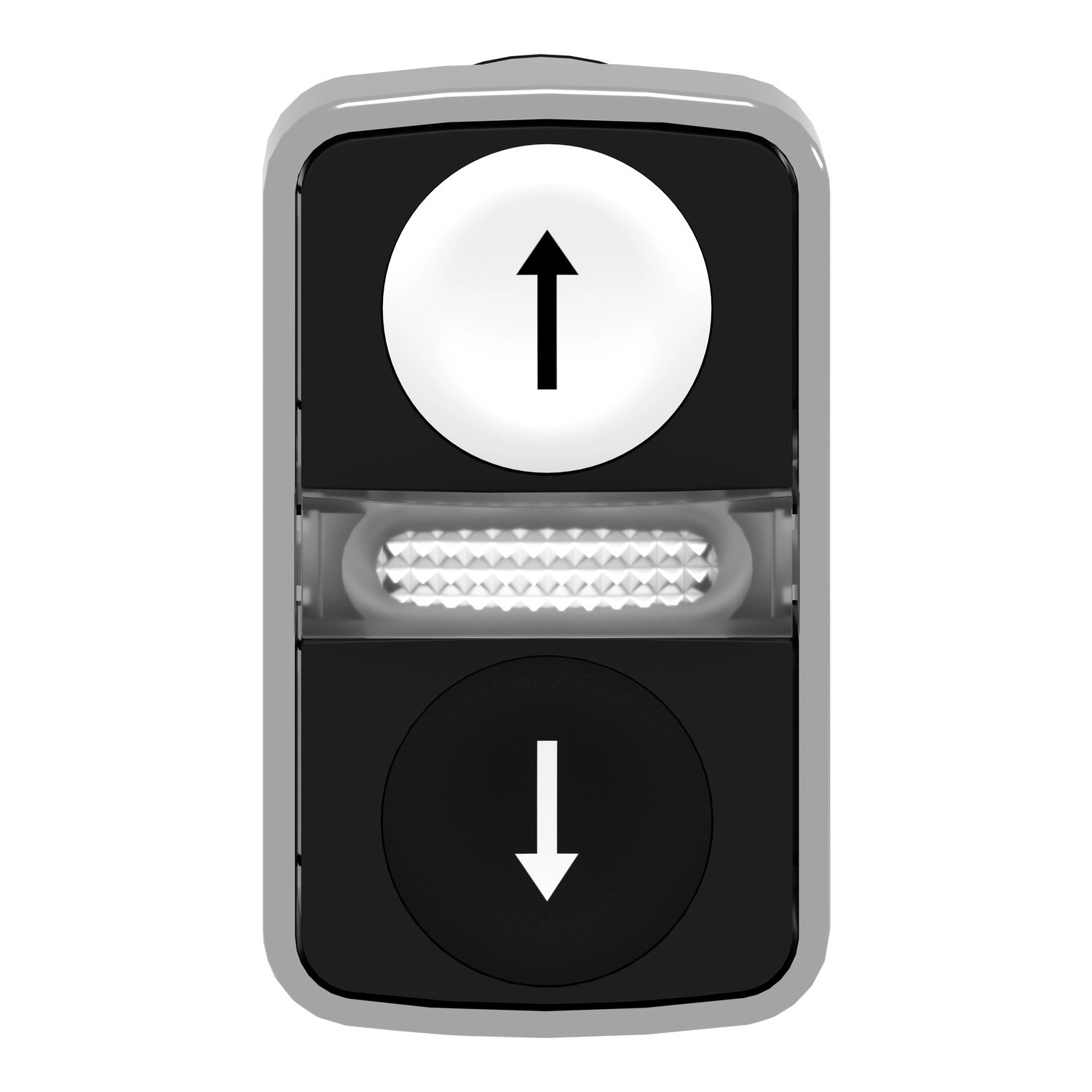

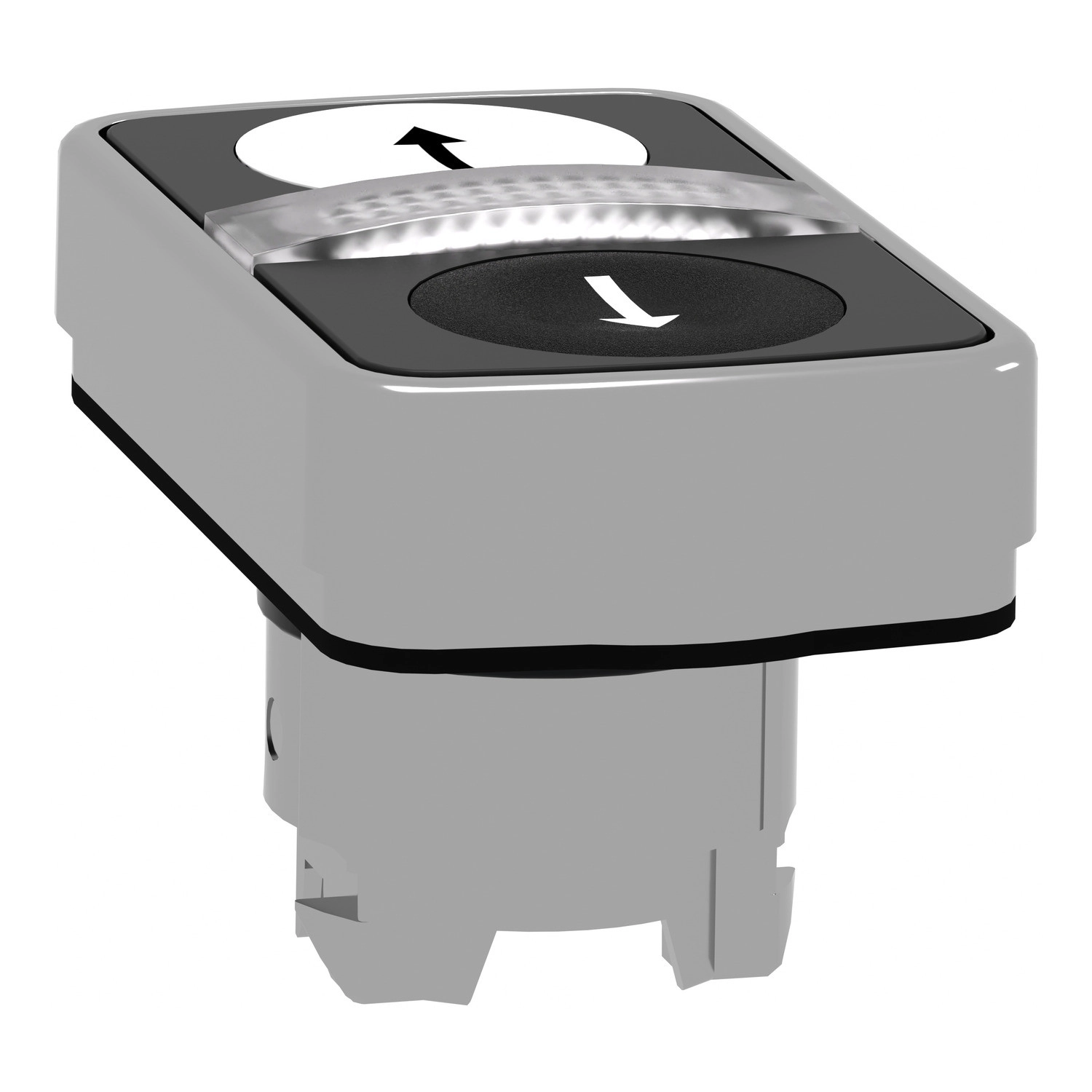

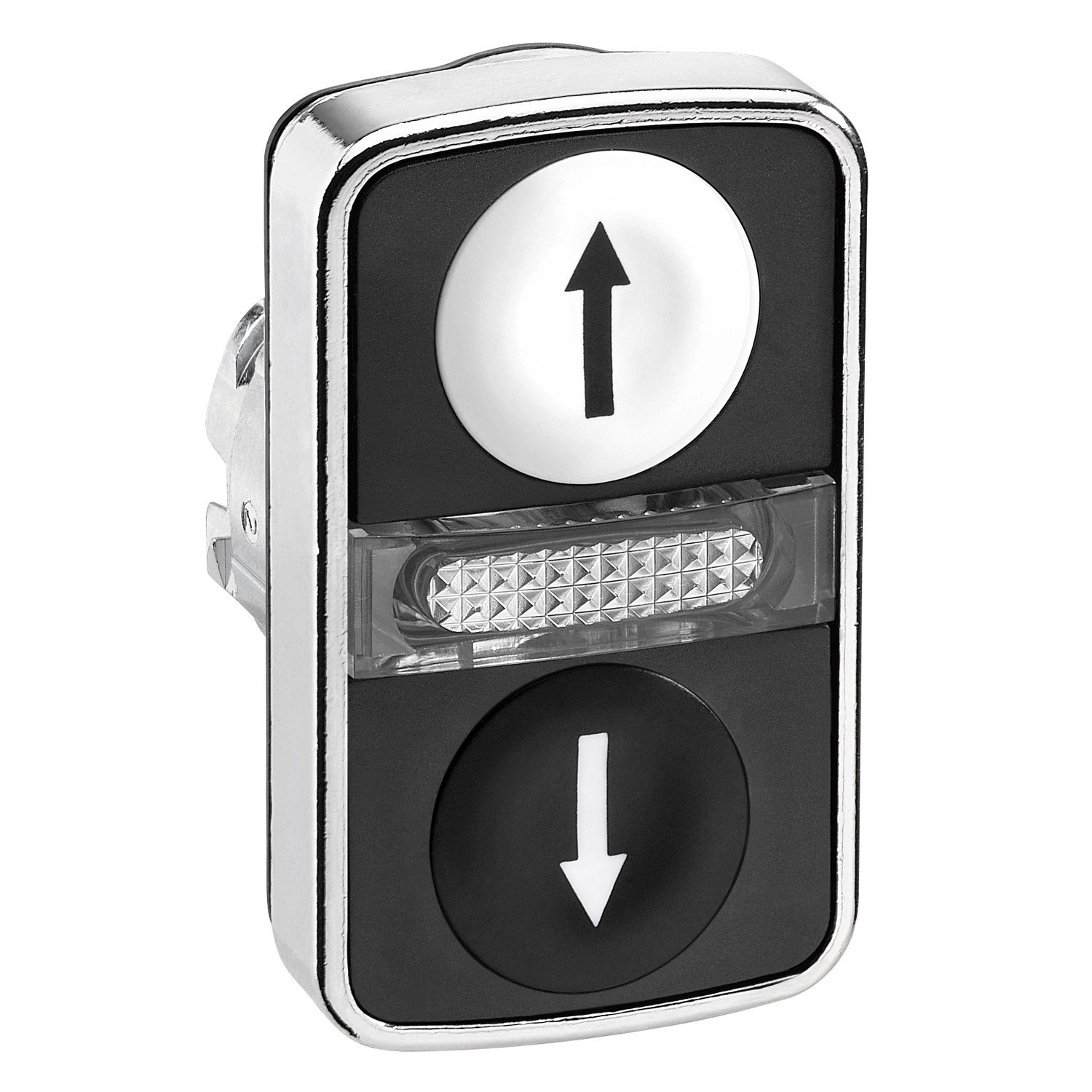

A ZB4BW7A1724 egy innovatív kialakítású kettősfejű nyomógomb, amely kombinált funkcionalitást kínál egyetlen kompakt egységben. A felső részen egy fehér, süllyesztett nyomógomb található fel nyíl szimbólummal, míg az alsó részen egy fekete, süllyesztett nyomógomb le nyíl szimbólummal kapott helyet. A két nyomógomb között központi pilotfény helyezkedik el, ami kiváló vizuális visszajelzést biztosít a működésről. A nyomógombok visszatérő rugós kialakításúak, ami azt jelenti, hogy elengedés után automatikusan visszatérnek alaphelyzetükbe.
A termék kimagasló minőségű anyagokból készül, a keret anyaga krómozott fém, ami biztosítja a hosszú élettartamot és a megbízható működést még a legmostohább ipari környezetben is. A nyomógomb mechanikai élettartama lenyűgöző, akár 1 000 000 működési ciklust is kibír, ami rendkívüli tartósságot jelent. Az integrált LED technológiának köszönhetően a középső jelzőfény energiahatékony és hosszú élettartamú. A jelölések színkódolása is átgondolt: fekete jelölés található a fehér gombsapkán, és fehér jelölés a színes (zöld, piros vagy fekete) gombsapkákon, így biztosítva a kiváló láthatóságot és egyértelmű felismerhetőséget.
A ZB4BW7A1724 nyomógomb fej a Harmony XB4 sorozat tagjaként széles körű védettséggel rendelkezik a környezeti hatások ellen. A készülék IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett a por és a víz behatolása ellen, még nagynyomású vízsugár esetén is (7000000 Pa nyomásig, 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a környezeti ellenállóságra. Az IK06 besorolás szerint ütésállósága is megfelelő. A termék -40°C és +70°C közötti környezeti hőmérsékleten is megbízhatóan működik, ami szélsőséges időjárási viszonyok között is lehetővé teszi a használatát. Vibrációs ellenállása 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féhullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BW7A1724 -fém világító kettősfejű nyomógomb fej, Ø22, visszatérő, 1-1 fehér/fekete fel/le nyíl nyomógomb műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB4
Termék típusa: Fej világító kettősfejű nyomógombhoz
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: rugós visszatérésű
Működtető profilja: 2 süllyesztett nyomógomb - 1 központi jelzőfény
Működtetők leírása: Fehér "fel nyíl" - fekete "le nyíl"
Méretek és fizikai jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 30 mm
Működtető profilja: Fehér süllyesztett, fel nyíl (fekete) / Fekete süllyesztett, le nyíl (fehér)
Teljesítmény jellemzők
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Jelölés színe: Fehér jelölés zöld, piros vagy fekete sapkák esetén / Fekete jelölés fehér sapkák esetén
Elektromos jellemzők
Elektromos összetétel kódja: M1 - <6 érintkezőhöz előlapi szereléskor egyes blokkok használatával integrált LED-del
M2 - <6 érintkezőhöz előlapi szereléskor egyes és kettős blokkok használatával integrált LED-del
M6 - <2 érintkezőhöz előlapi szereléskor egyes blokkok használatával integrált LED-del és transzformátorral
M10 - <2 érintkezőhöz előlapi szereléskor egyes blokkok használatával integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70°C
Üzemeltetési környezeti levegő hőmérséklete: -40...70°C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint / IP67 az IEC 60529 szerint / IP69 / IP69K
NEMA védettségi fokozat: NEMA 13 / NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4 / IEC 60947-5-5 / UL 508 / JIS C8201-5-1 / IEC 60947-1 / CSA C22.2 No 14 / IEC 60947-5-1 / JIS C8201-1
Terméktanúsítványok: CSA / LROS (Lloyds register of shipping) / BV / UL listed / DNV
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint / 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Eszköz bemutatása
Alapvető részegységek
