A Schneider Electric Harmony XB4 termékcsaládból származó ZB4BW7A1721 világító kettősfejű nyomógomb fej egy kiváló minőségű, ipari alkalmazásokhoz tervezett vezérlőelem, amely optimális megoldást kínál kapcsolási és jelzési feladatokhoz. Ez a 22 mm átmérőjű, fém kivitelű nyomógomb kombinálja a kapcsolási és jelzési funkciókat egyetlen kompakt egységben, így ideális választás olyan alkalmazásokhoz, ahol a helytakarékosság és a funkcionális hatékonyság egyaránt fontos szempont.

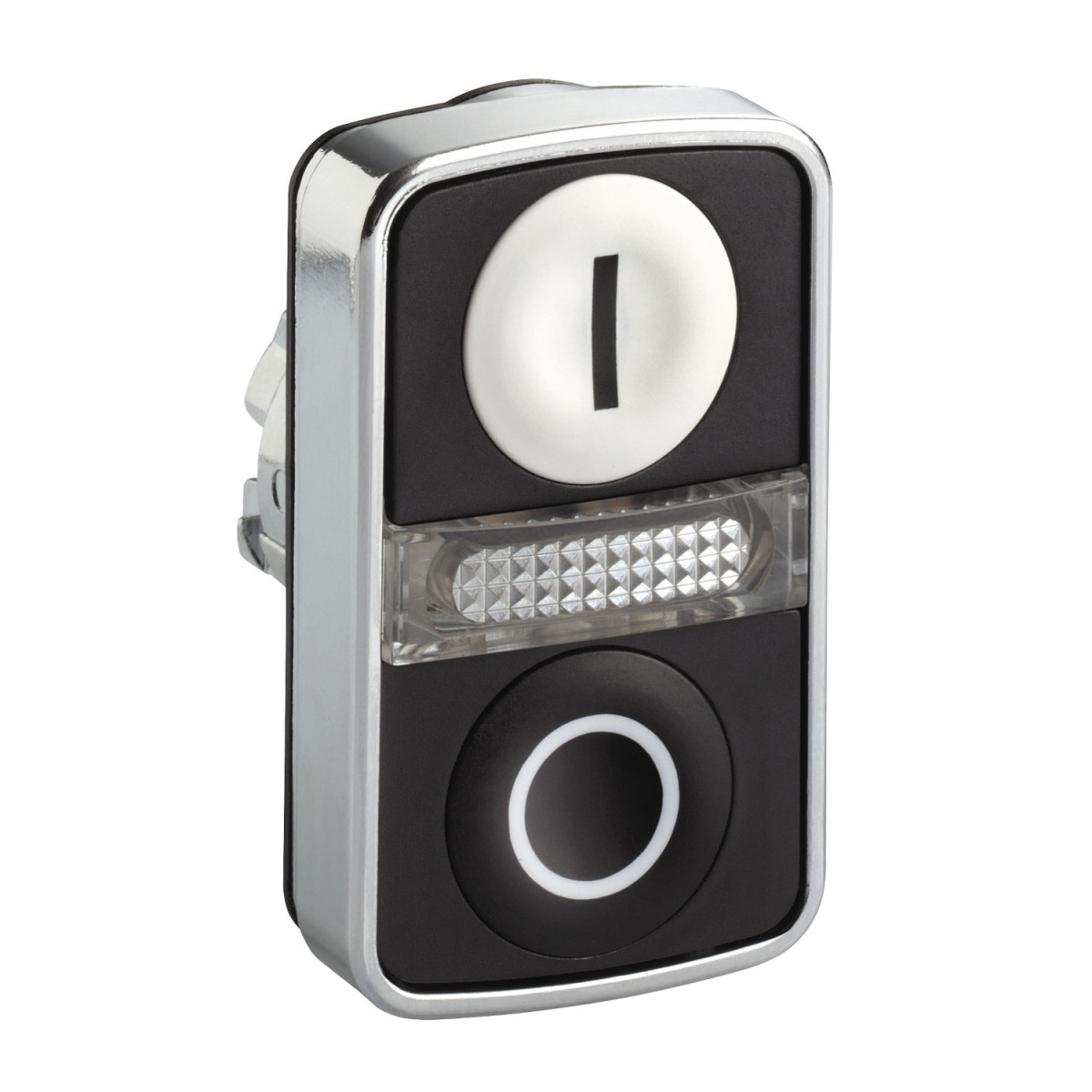

A ZB4BW7A1721 kettősfejű nyomógomb fejegység egy fehér, "I" jelzéssel ellátott és egy fekete, "O" jelzéssel ellátott nyomógombot tartalmaz, valamint egy központi jelzőfényt. A nyomógombok süllyesztett kialakításúak és rugós visszatérésűek, ami biztosítja a pontos működést és növeli az élettartamot. A termék prémium kivitelezését a krómozott fémkeret biztosítja, amely nem csak esztétikailag vonzó, hanem jelentősen növeli a tartósságot is a fokozott igénybevételű környezetekben. A ZB4BW7A1721 kiemelkedő, 1 000 000 ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, megbízható működést garantál ipari környezetben.
A ZB4BW7A1721 jelzőfeje integrált LED-es világítással van ellátva, amely egyértelmű vizuális visszajelzést biztosít a működési állapotról. A termék rendkívül sokoldalú az elektromos összetétel szempontjából, különböző kódok szerint konfigurálható (M1, M2, M6, M10), ami lehetővé teszi a különböző érintkezőblokkok használatát, akár elülső szereléssel, integrált LED-del vagy transzformátorral. A kettősfejű nyomógomb CAD méretei 30 mm × 50 mm × 30 mm (szélesség × magasság × mélység), téglalap alakú jelzőfejjel. A termék kiemelkedő fizikai védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintet biztosít, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak, így tökéletes választás a legigényesebb ipari környezetekben történő alkalmazásra.
A ZB4BW7A1721 kimagasló ellenálló képességgel rendelkezik a különböző környezeti hatásokkal szemben. A termék ellenáll a nagynyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), széles üzemi hőmérséklet-tartományban (-40...+70 °C) használható, és IK06 szintű mechanikai ütésállósággal rendelkezik. A terméket számos nemzetközi szabványnak megfelelően tervezték, beleértve az IEC 60947-5-4, UL 508, IEC 60947-5-1, IEC 60947-1 és más fontos ipari szabványokat. A ZB4BW7A1721 különböző tanúsításokkal rendelkezik, mint például CSA, LROS, BV, UL, DNV, ami tovább növeli a termék megbízhatóságát és alkalmazhatóságát világszerte különféle ipari rendszerekben.
Schneider Electric Harmony XB4 - ZB4BW7A1721 -fém világító kettősfejű nyomógomb fej, Ø22, visszatérő, 1 fehér "I", 1 fekete "O" nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Világító kettősfejű nyomógomb fej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Téglalap
Működtető típusa: rugós visszatérésű
Működtető profil: 2 süllyesztett nyomógomb - 1 központi jelzőfény
Működtetők leírása: Fehér "I" - fekete "O"
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 50 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér nyomógomboknál, Fehér jelölés zöld, piros vagy fekete nyomógomboknál
Működtető profil: Fekete süllyesztett, O (fehér), Fehér süllyesztett, I (fekete)
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kódja: M1 for <6 kontaktus egyedi blokkok használatával elülső szereléssel integrált LED-del, M2 for <6 kontaktus egyedi és dupla blokkok használatával elülső szereléssel integrált LED-del, M6 for <2 kontaktus egyedi blokkok használatával elülső szereléssel integrált LED-del és transzformátorral, M10 for <2 kontaktus egyedi blokkok használatával elülső szereléssel integrált LED-del
Eszköz bemutatása: Alap részegységek
Környezet
Védő kezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Környezeti levegő üzemi hőmérséklete: -40…70 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás esetén az IEC 60068-2-27 szerint
