A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BW3637 egy kiváló minőségű, világító nyomógomb fej ipari alkalmazásokhoz. Ez a prémium kategóriás termék a megbízhatóság és funkcionalitás tökéletes kombinációját nyújtja, miközben eleget tesz a legmagasabb ipari elvárásoknak is.

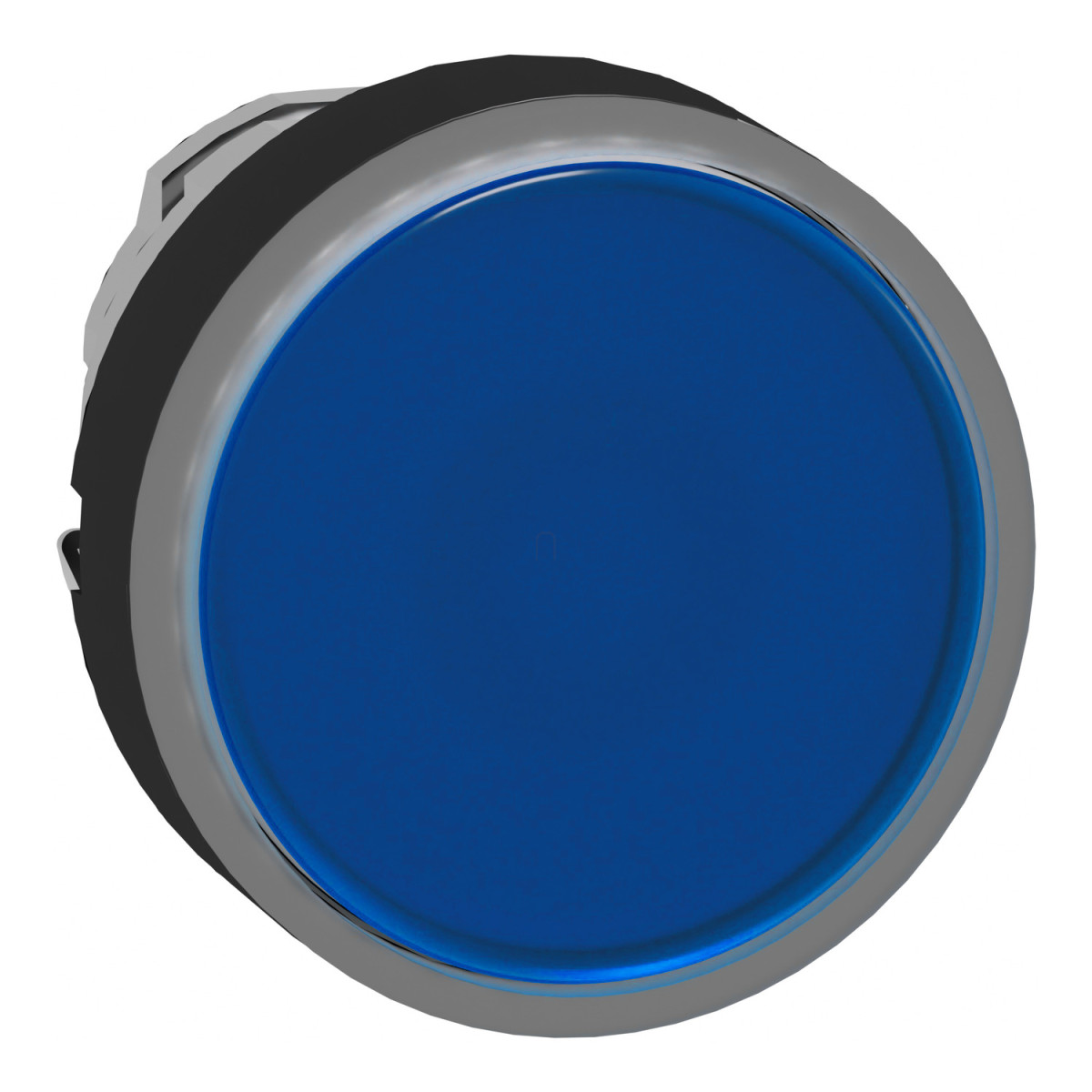

A ZB4BW3637 kék színű, sima felületű, jelöletlen nyomógomb fej, amely fekete fém kerettel rendelkezik. A termék 22,5 mm-es szabványos szerelőnyílásba illeszthető, és rugós visszatérő működési mechanizmussal van ellátva. A termék kék színű megvilágítása univerzális LED-del történik, amely kompatibilis a Schneider Electric LED blokkjaival. Fontos megjegyezni, hogy a termék megjelenése változhat, de ez nem befolyásolja a termék funkcióját vagy biztonságát, és továbbra is kompatibilis az univerzális LED-blokkokkal.
A ZB4BW3637 rendkívül tartós kivitelű, amit a lenyűgöző 10 millió működési ciklust garantáló mechanikai élettartama is bizonyít. A termék kiváló védettséget biztosít a különböző környezeti hatásokkal szemben, amit az IP66, IP67, IP69 és IP69K védettségi fokozatok, valamint a NEMA 13 és NEMA 4X besorolások igazolnak. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságból. Ütésállósága IK06 fokozatú az IEC 62262 szabvány szerint.
A működési hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, ami alkalmassá teszi a terméket a legszélsőségesebb környezeti feltételek melletti használatra is. A termék többféle elektromos összeállításban használható: M1 (max. 6 érintkező egyes blokkok használatával elölről szerelve beépített LED-del), M2 (max. 6 érintkező egyes és dupla blokkok használatával elölről szerelve beépített LED-del), M6 (max. 2 érintkező egyes blokkok használatával elölről szerelve beépített LED-del és transzformátorral), valamint M10 (max. 2 érintkező egyes blokkok használatával elölről szerelve beépített LED-del).
A ZB4BW3637 világítófej méretei: 29 mm szélesség, 29 mm magasság és 30 mm mélység. A termék rezgésállósága 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra és 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szabvány szerint. A termék túlfeszültség kategóriája: Class I az IEC 60536 szabványnak megfelelően. A ZB4BW3637 világítófej számos nemzetközi szabványnak felel meg, többek között: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1 és JIS C8201-1. A termék rendelkezik CSA, LROS (Lloyds register of shipping), BV, UL listed, és DNV tanúsítványokkal, ami igazolja megfelelőségét a nemzetközi szabványoknak és előírásoknak.
Harmony XB4 világító nyomógomb fej műszaki adatok
Termék jellemzői
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Integrált LED
Keret anyaga: Fekete fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Kék sima, jelöletlen
Működtető további információ: Sima lencsével
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagy nyomású mosásnak: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kódja: M1 <6 érintkezőhöz egyes blokkok használatával előlről szerelve beépített LED-del
M2 <6 érintkezőhöz egyes és dupla blokkok használatával előlről szerelve beépített LED-del
M6 <2 érintkezőhöz egyes blokkok használatával előlről szerelve beépített LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkok használatával előlről szerelve beépített LED-del
Eszköz bemutatása: Alap részegységek
Környezet
Védőkezelés: TH
Környezeti levegőhőmérséklet tároláshoz: -40…70 °C
Környezeti levegőhőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázott, DNV
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
