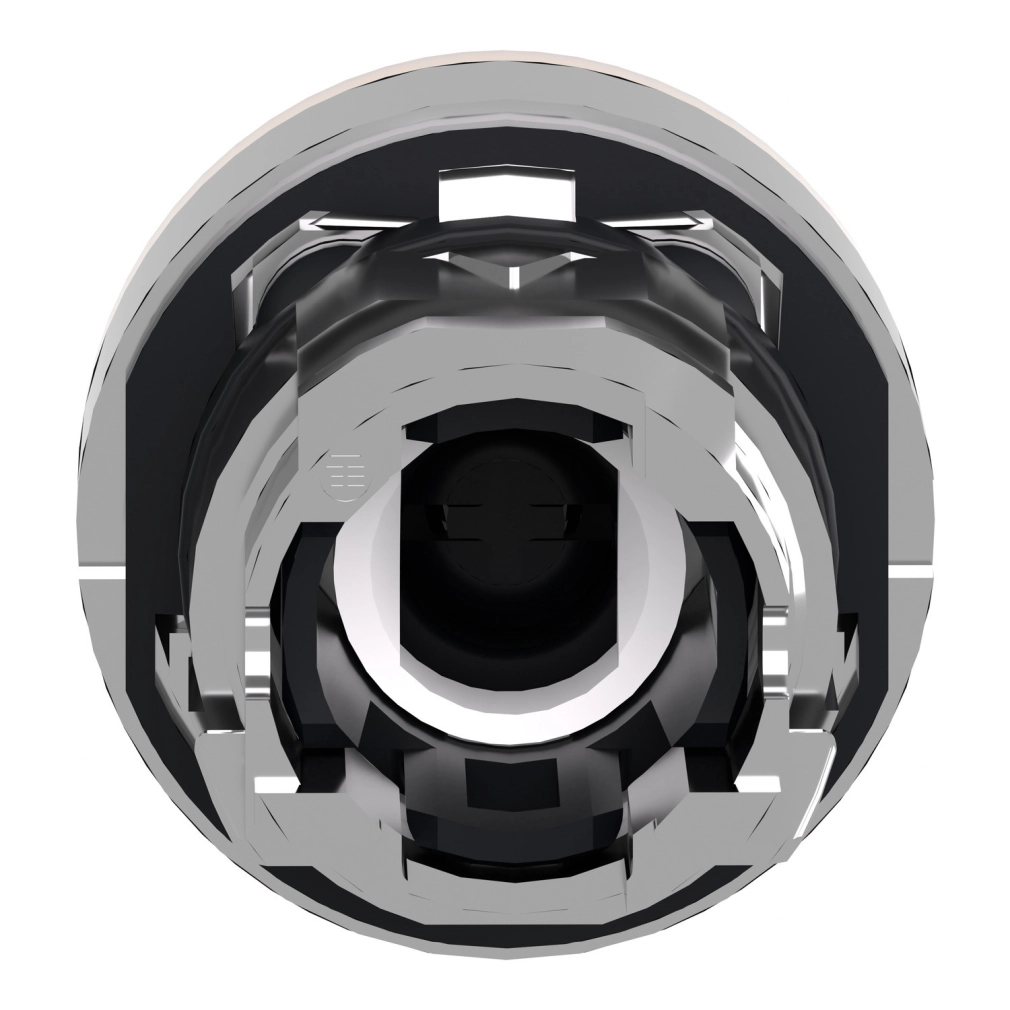

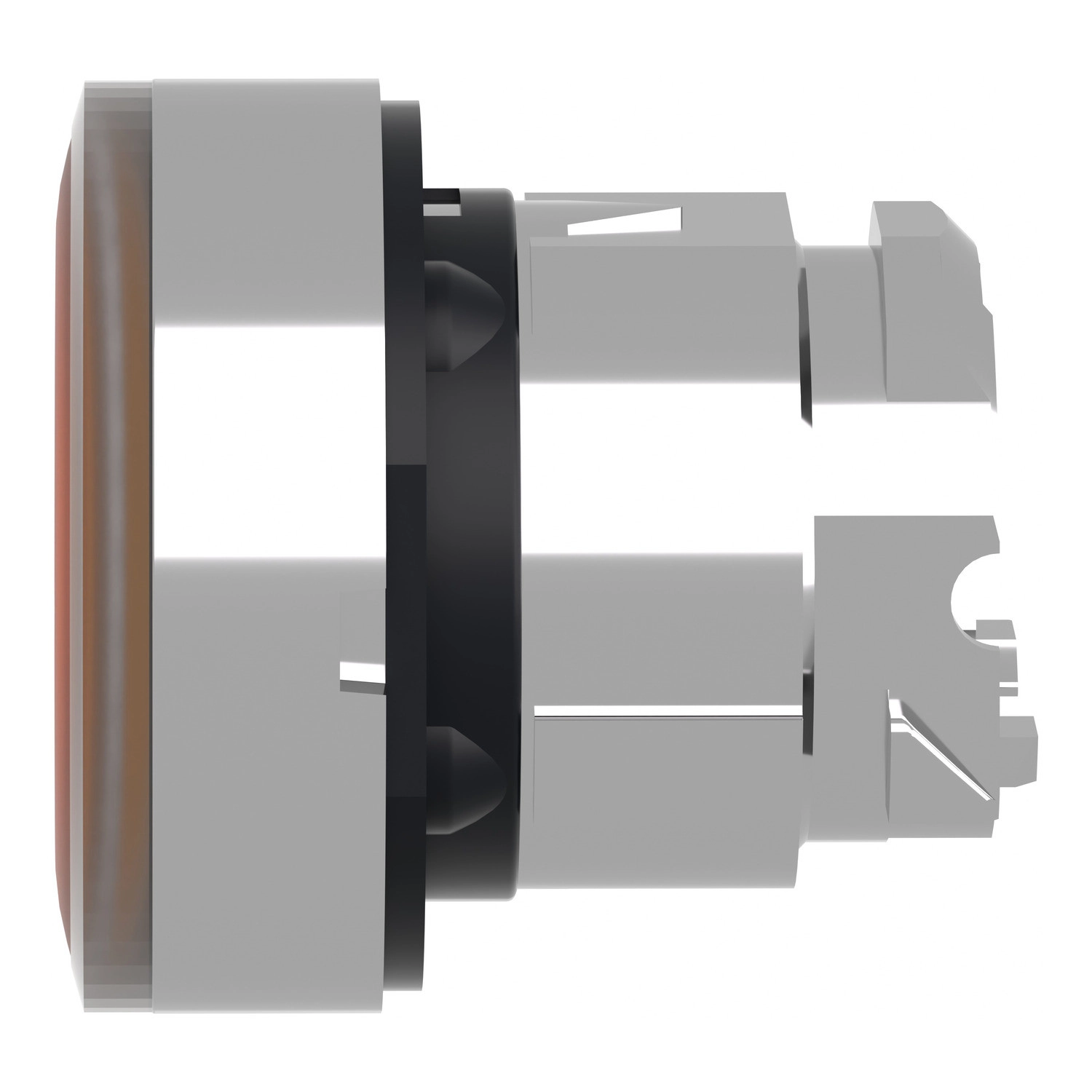

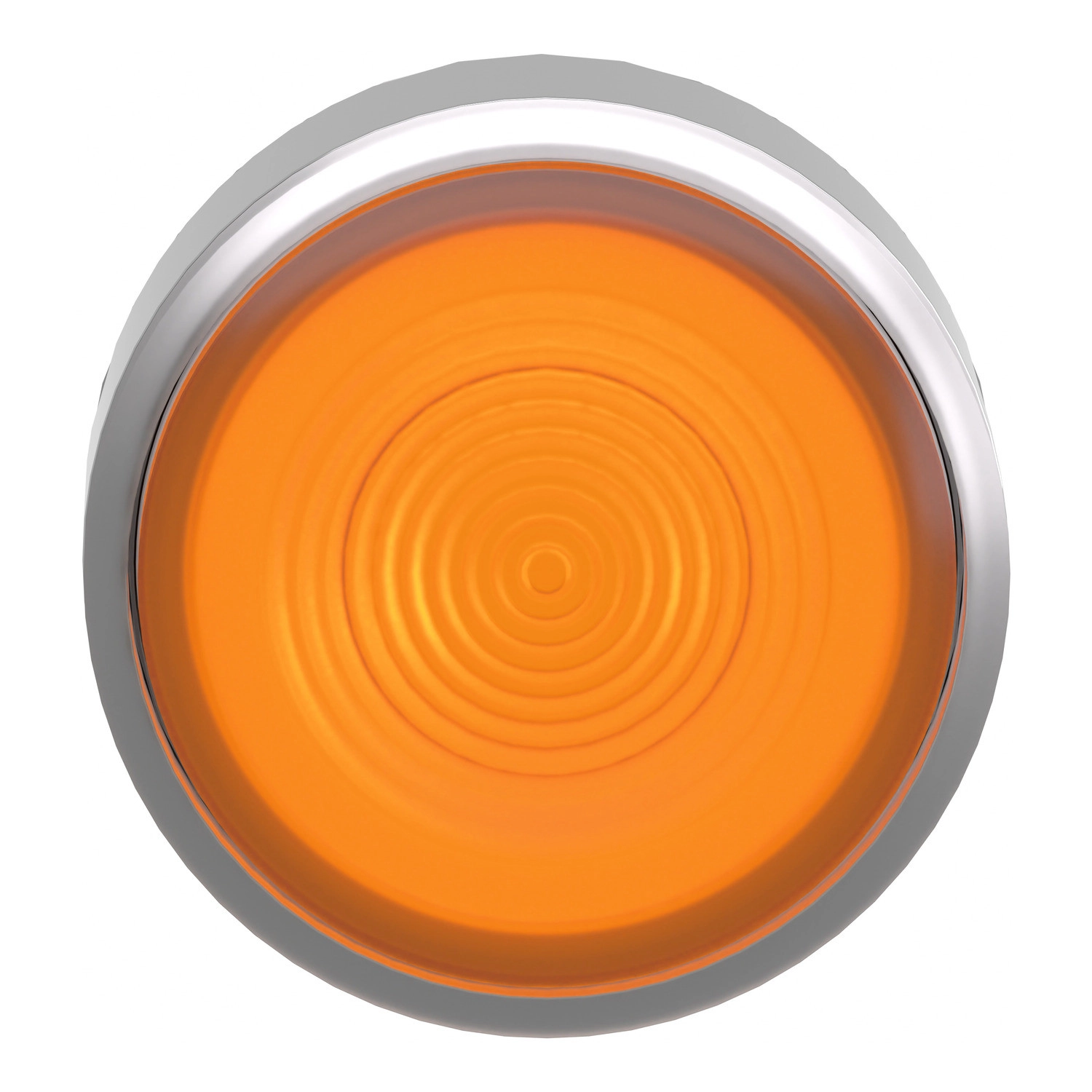

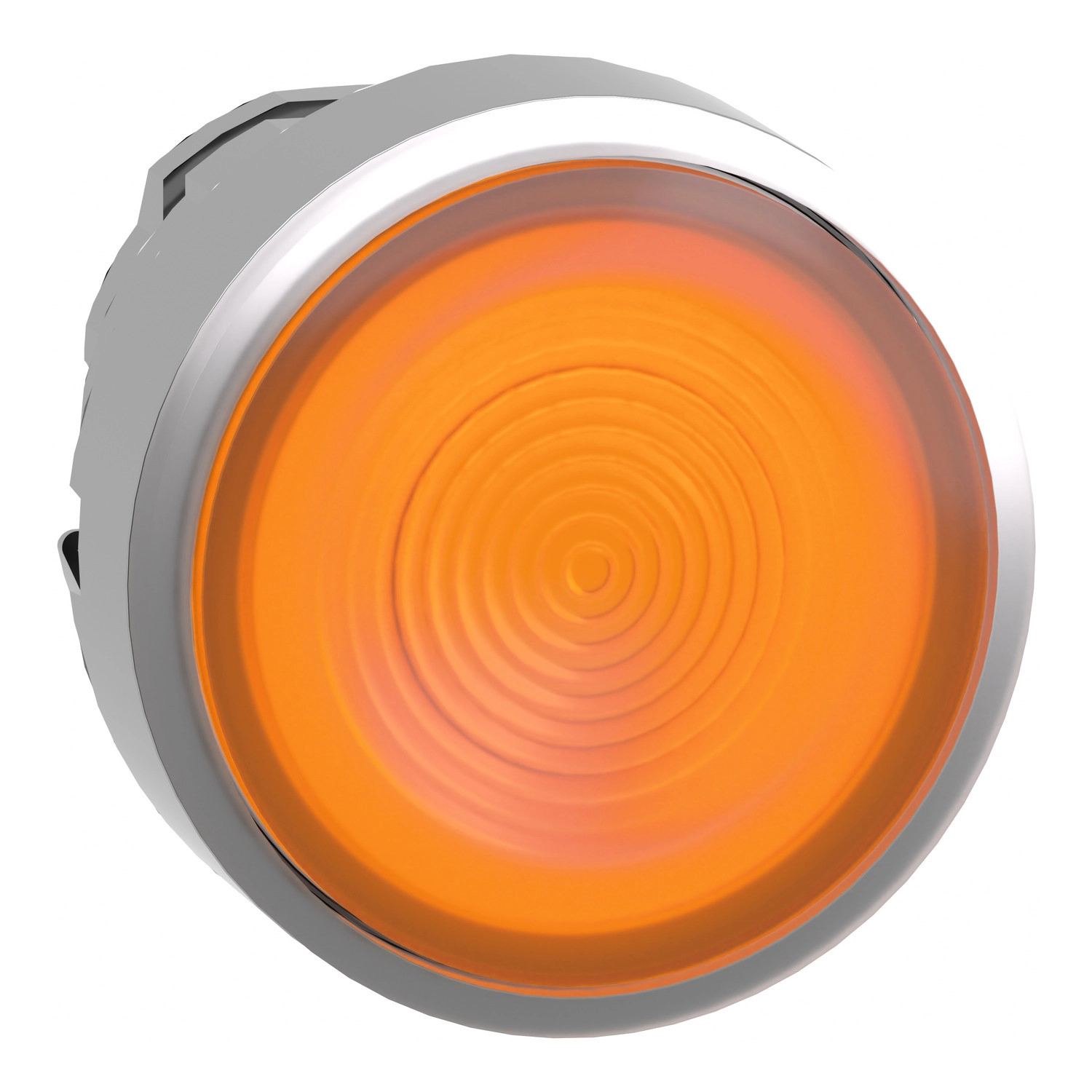

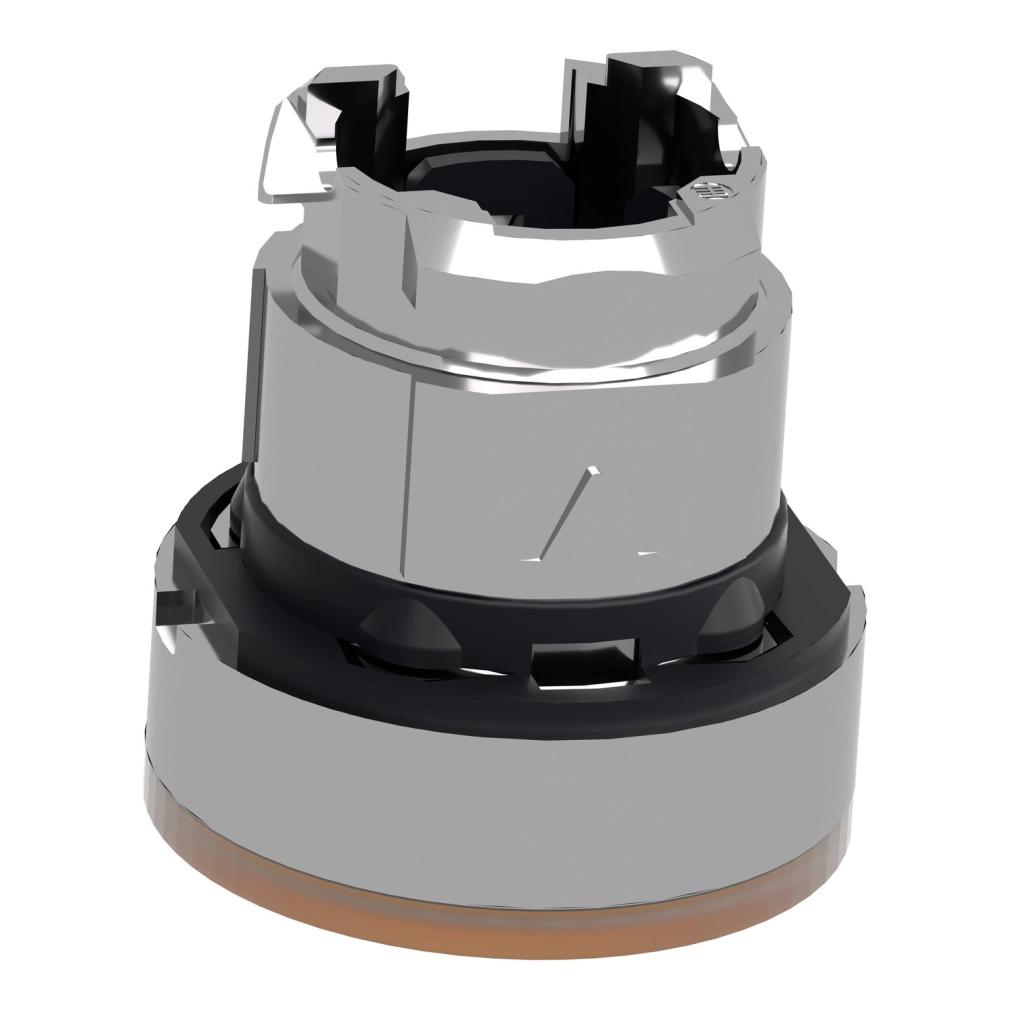

A Schneider Electric Harmony XB4 sorozatú ZB4BW353S fém világító nyomógomb fej egy csúcsminőségű, ipari alkalmazásokra tervezett elektromos vezérlőegység, amely kimagasló teljesítményt és tartósságot biztosít a legigényesebb környezetben is. Ez a narancssárga, hornyolt lencsével ellátott, Ø22 mm-es nyomógomb fej ideális választás olyan alkalmazásokhoz, ahol a magas láthatóság és a megbízható működés egyaránt kritikus fontosságú.
A ZB4BW353S nyomógomb fej kompatibilis az univerzális LED blokkokkal, így rugalmas megvilágítási lehetőségeket kínál. Az eszköz konstrukciója rendkívül strapabíró: a króm bevonatú fém kialakítás nem csak esztétikus megjelenést, hanem kivételes ellenálló képességet is biztosít a mechanikai hatásokkal szemben. A termék kiemelkedő, 10 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú, problémamentes működést garantál ipari környezetben. A nyomógomb rugós visszatérítő mechanizmussal van ellátva, biztosítva a pontos és megbízható kapcsolást minden egyes használatkor.
A ZB4BW353S nyomógomb fej műszaki paraméterei lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, tehát tökéletesen védett a por és a víz behatolása ellen, akár nagy nyomású mosás esetén is (7000000 Pa 55 °C-on). Az IK06 besorolás biztosítja a mechanikai ütésekkel szembeni ellenállást. A termék széles hőmérsékleti tartományban (-40...70 °C) használható mind üzemeltetés, mind tárolás során, így szélsőséges körülmények között is megbízhatóan működik. A nyomógomb fej különösen alkalmas magas környezeti megvilágítással rendelkező helyiségekben való használatra, ahol a narancssárga szín és a hornyolt lencse segít a jó láthatóság fenntartásában.
A ZB4BW353S nyomógomb fej sokoldalú elektromos konfigurációt tesz lehetővé: használható M1 kóddal (<6 kontaktus egyes blokkokkal, frontoldali szereléssel, integrált LED-del), M2 kóddal (<6 kontaktus egyes és dupla blokkokkal, frontoldali szereléssel, integrált LED-del), M6 kóddal (<2 kontaktus egyes blokkokkal, frontoldali szereléssel, integrált LED-del és transzformátorral), vagy M10 kóddal (<2 kontaktus egyes blokkokkal, frontoldali szereléssel, integrált LED-del). A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 előírásoknak, és rendelkezik olyan tanúsításokkal, mint CSA, LROS, BV, UL listed és DNV. Ez a Schneider Electric ZB4BW353S nyomógomb fej tökéletes választás vezérlőpanelekhez, ipari gépekhez, és bármely olyan alkalmazáshoz, ahol a megbízható vizuális visszajelzés és a tartós működés elsődleges fontosságú.
Schneider Electric Harmony XB4 - ZB4BW353S -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, hornyolt lencsével, narancssárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Narancssárga sima, jelöletlen
Működtető kiegészítő információ: Hornyolt lencsével
Környezeti jellemzők: Magas környezeti megvilágítású környezet
Kupak/működtető vagy lencse színe: Narancssárga
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Teljesítmény
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: M1 <6 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del
M2 <6 kontaktushoz egyes és dupla blokkok használatával előlapi szerelésben integrált LED-del
M6 <2 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del és transzformátorral
M10 <2 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázott, DNV
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
