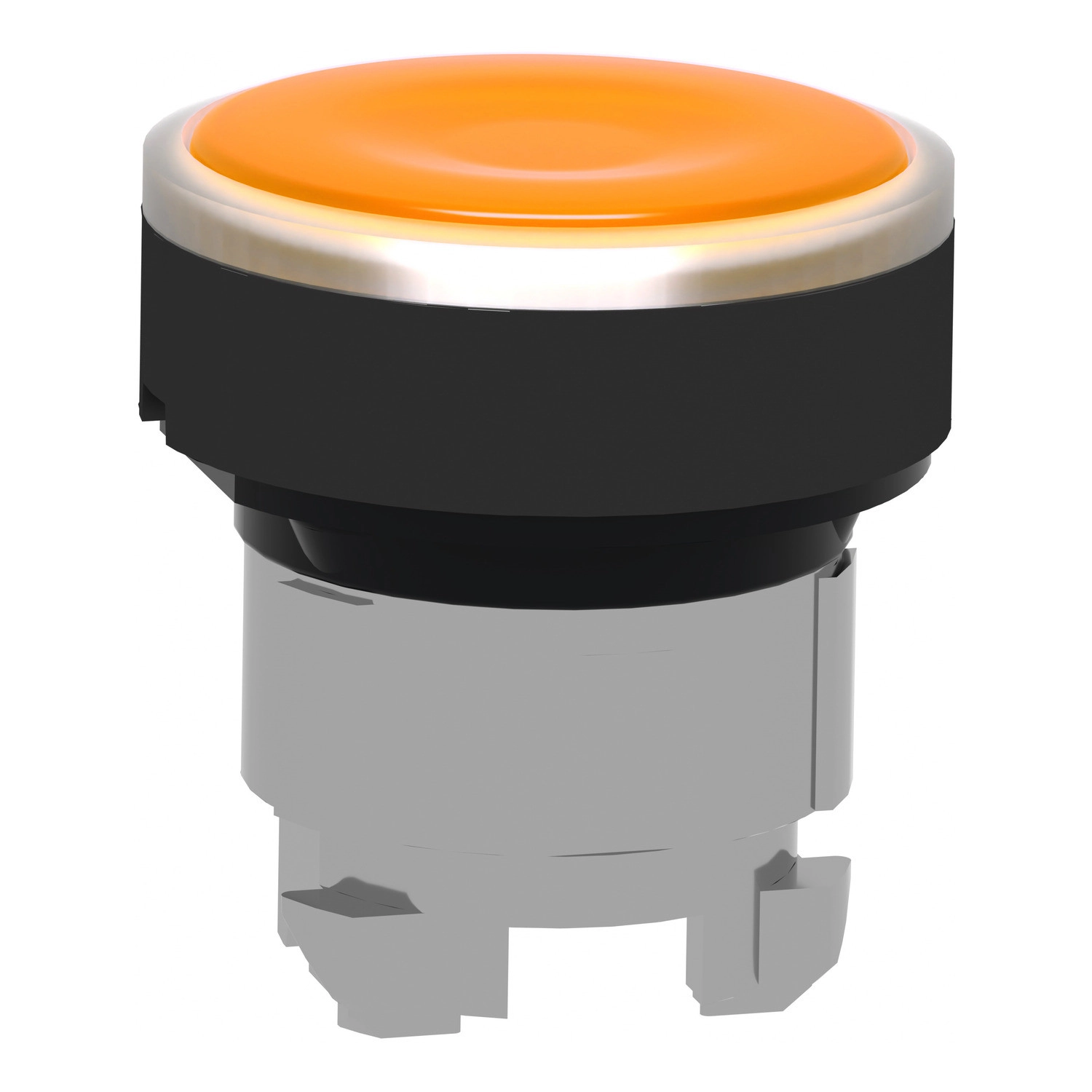

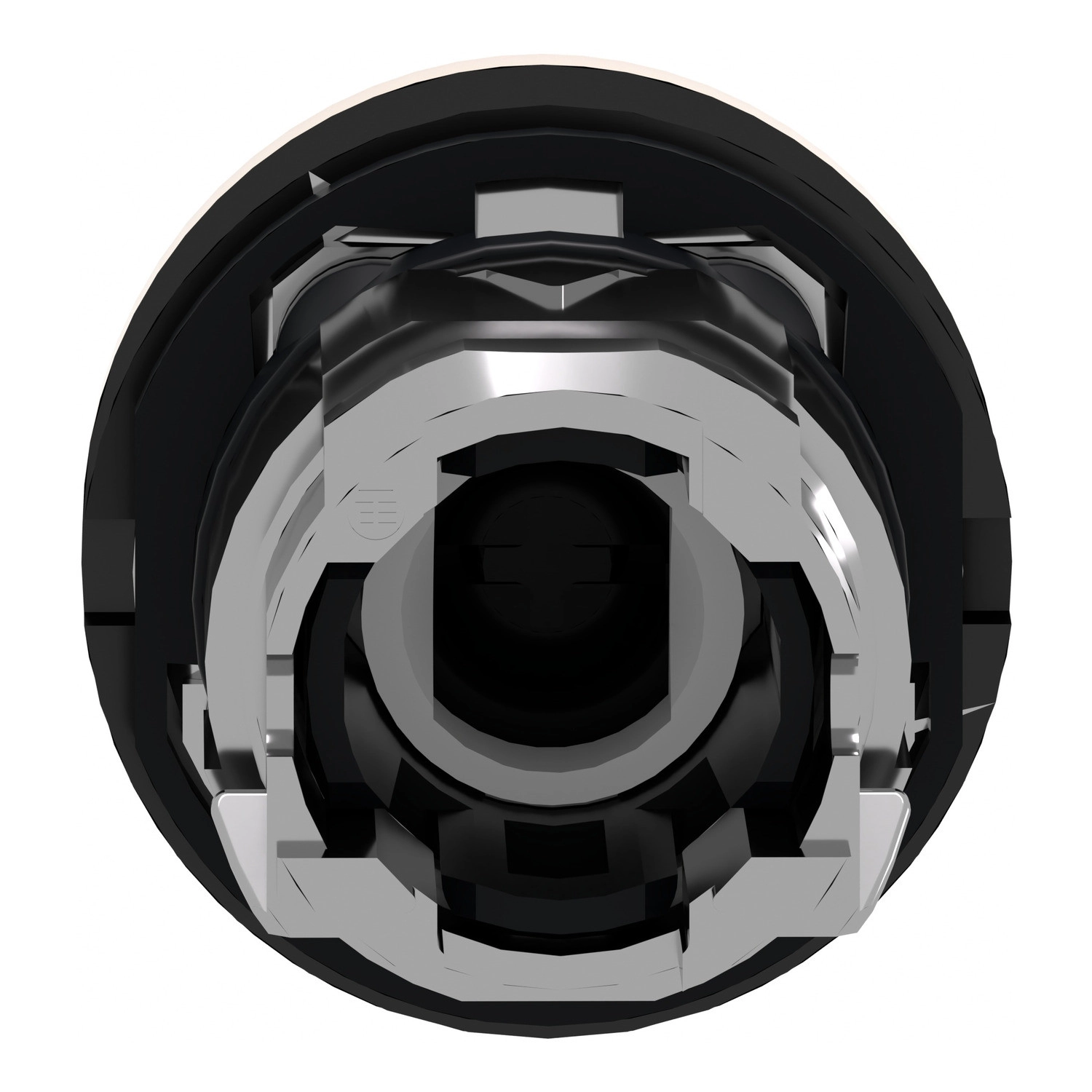

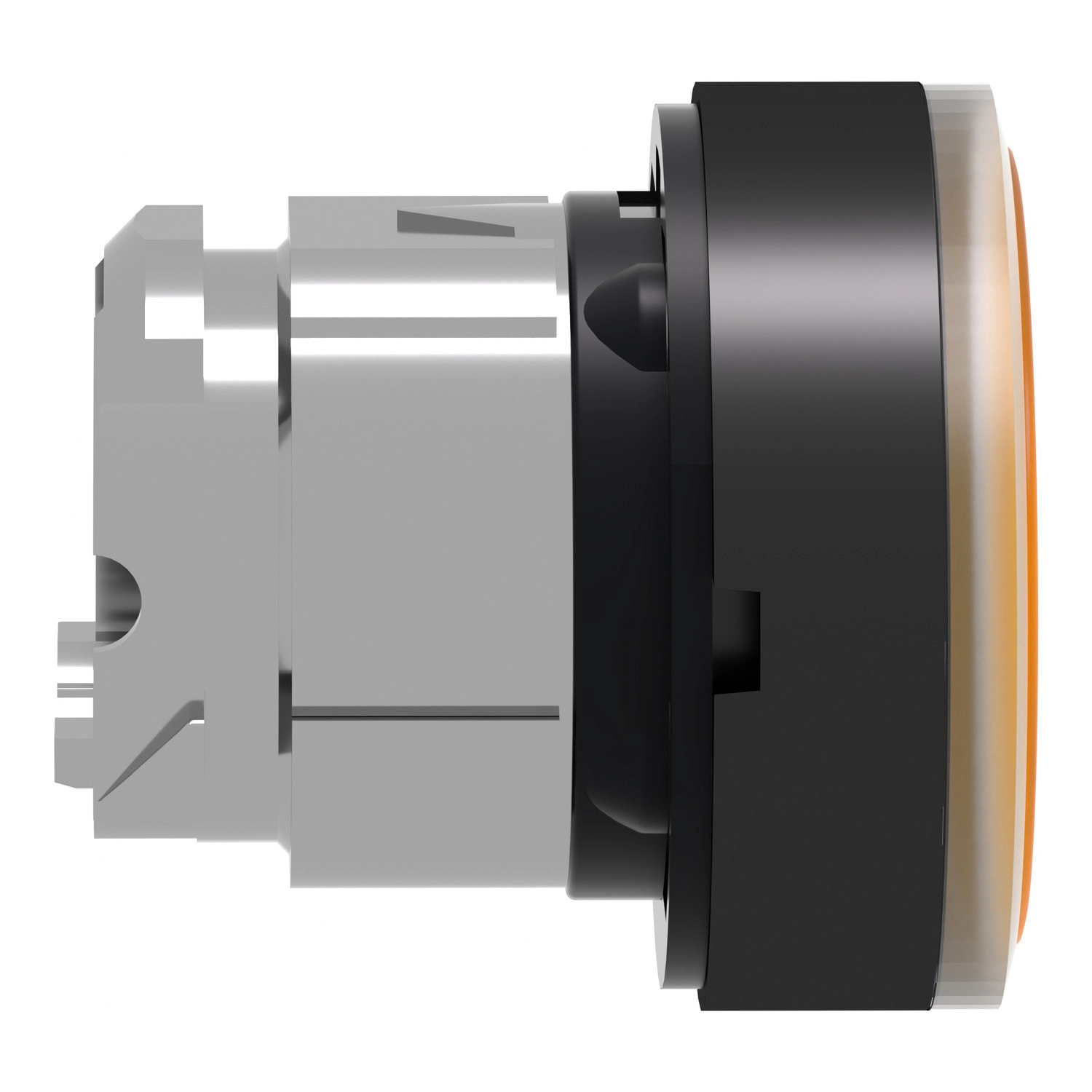

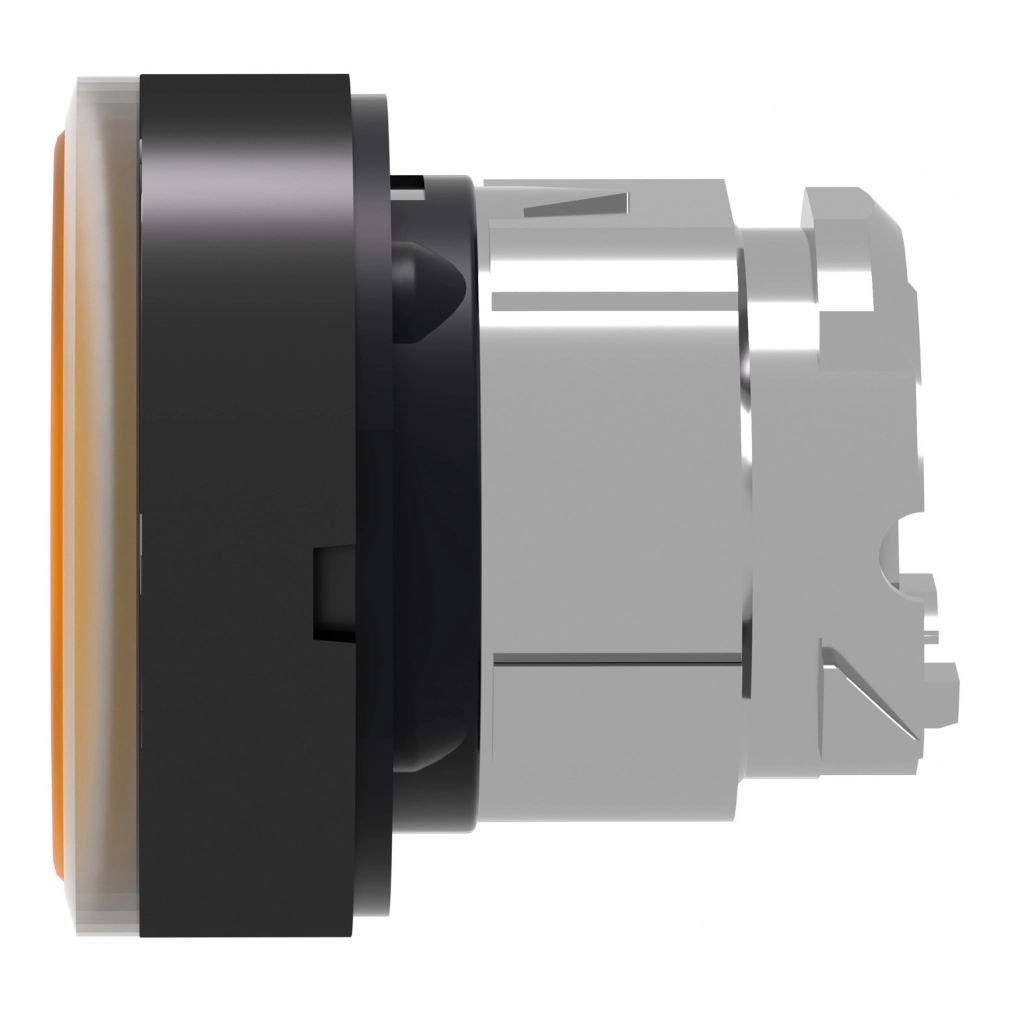

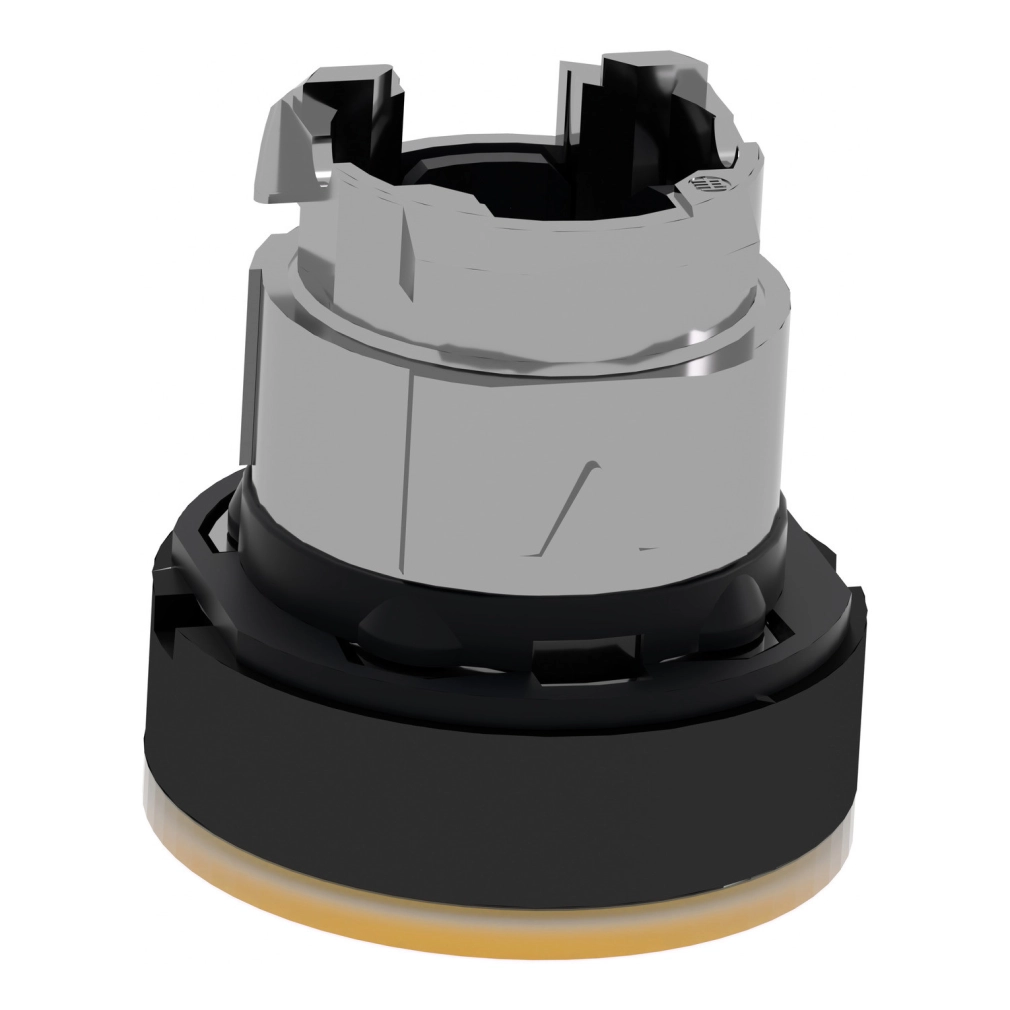

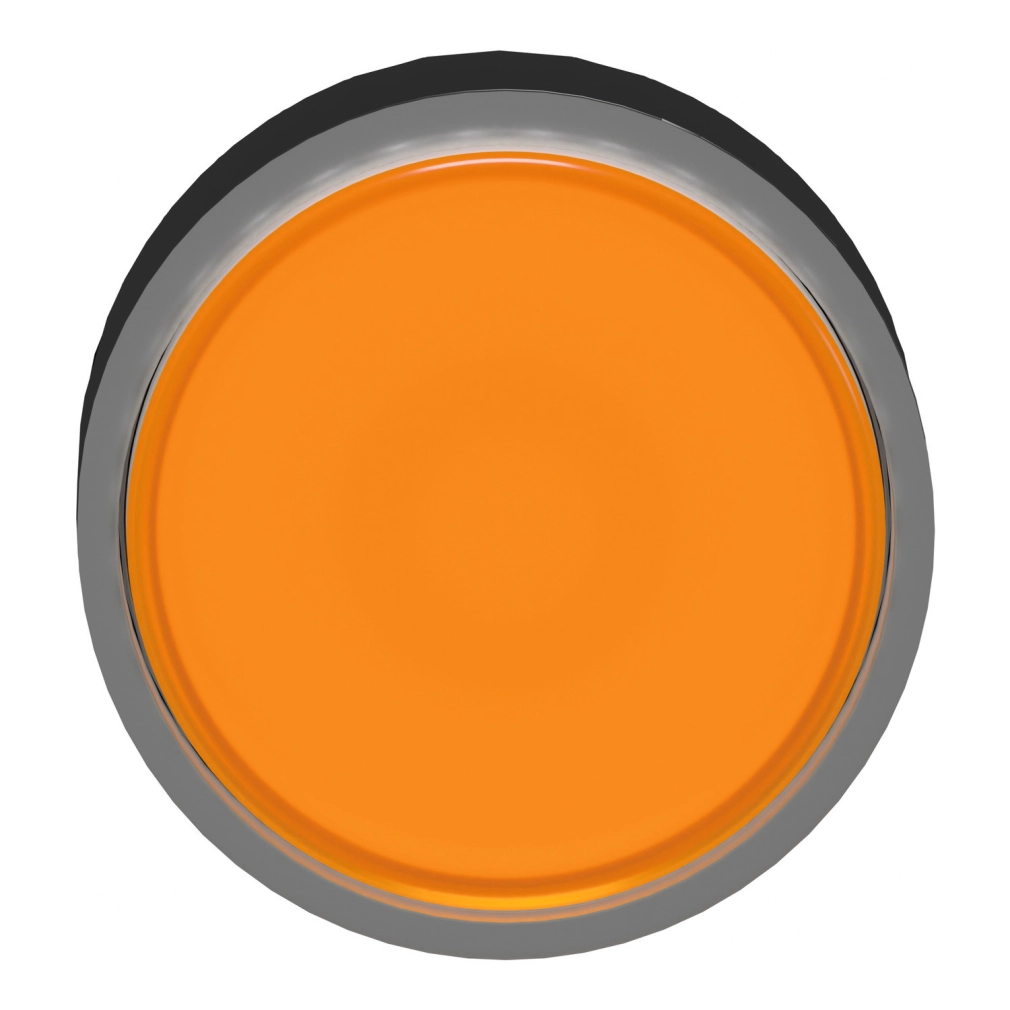

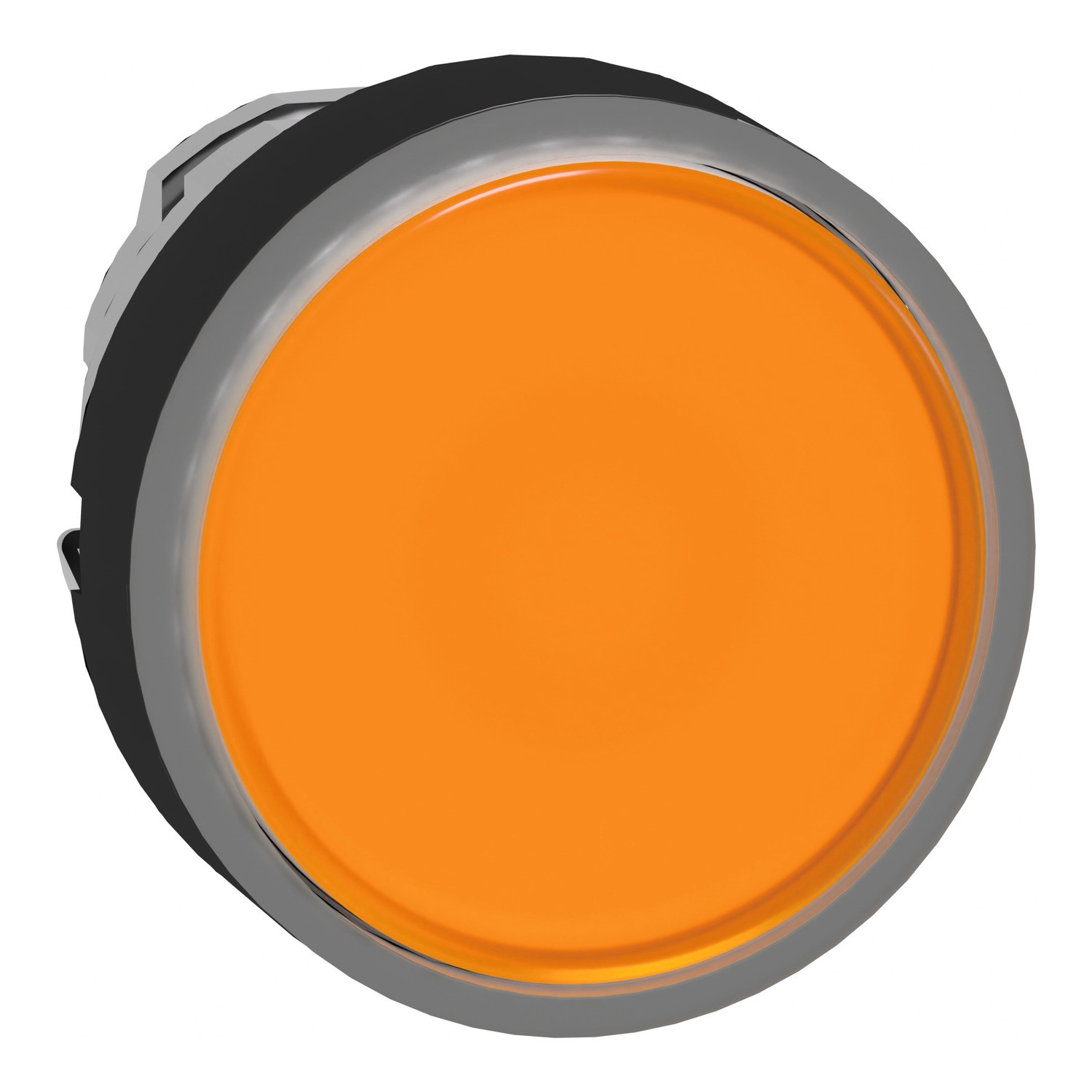

A Schneider Electric Harmony XB4 sorozatú ZB4BW3537 világító nyomógomb fej egy rendkívül strapabíró, ipari környezetben használható vezérlőelem, amely a funkcionalitás és a megbízhatóság tökéletes kombinációját nyújtja. Ez a narancssárga, visszatérő rugós nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és kezelőfelülettel.
A termék kiváló minőségű alapanyagokból készül, fekete fém peremmel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem növeli a tartósságot is a zord ipari környezetekben. A narancssárga, sík nyomófelülettel és jelölés nélküli kialakítással rendelkező nyomógomb univerzális LED egységgel kompatibilis, amely rugalmas felhasználást tesz lehetővé különböző vezérlési alkalmazásokban. A termék sima lencsefelülettel rendelkezik, amely kellemes tapintást biztosít a felhasználók számára.
A ZB4BW3537 nyomógomb fej kiemelkedő mechanikai tulajdonságokkal büszkélkedhet, többek között 10 millió működési ciklusra tervezett élettartammal, ami hosszú távú, problémamentes működést garantál. Az eszköz ellenáll a nagy nyomású mosásnak is (7000000 Pa 55°C-on, 0,1 m távolságból), és rendelkezik IP66, IP67, IP69, valamint IP69K védettséggel a por és nedvesség ellen, továbbá NEMA 13 és NEMA 4X minősítéssel, ami szélsőséges környezeti feltételek mellett is megbízható teljesítményt biztosít. Az IK06 ütésállósági fokozat további védelmet nyújt a fizikai behatások ellen.
A termék rendkívül sokoldalú, mivel többféle elektromos összeállításban használható: M1 konfigurációban <6 érintkezővel egyes blokkok használatával előlapi szerelésnél beépített LED-del; M2 konfigurációban <6 érintkezővel egyes és dupla blokkok használatával előlapi szerelésnél beépített LED-del; M6 konfigurációban <2 érintkezővel egyes blokkok használatával előlapi szerelésnél beépített LED-del és transzformátorral; valamint M10 konfigurációban <2 érintkezővel egyes blokkok használatával előlapi szerelésnél beépített LED-del. A termék extrém hőmérsékleti tartományban (-40°C és +70°C között) is használható, ami alkalmassá teszi kültéri vagy szélsőséges hőmérsékleti körülményekkel rendelkező beltéri alkalmazásokhoz. A ZB4BW3537 megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14 előírásoknak, és rendelkezik CSA, LROS, BV, UL, és DNV tanúsítványokkal, ami garantálja a minőséget és a megfelelőséget a globális piacon.
Schneider Electric Harmony XB4 - ZB4BW3537 -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, narancssárga, fekete perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb fej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Beépített LED
Előlap anyaga: Fekete fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Eladás oszthatatlan mennyiségenként: 1
Jelzőegység fej formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Narancssárga sík, jelölés nélküli
Működtető további információ: Sima lencsével
Kupak/működtető vagy lencse színe: Narancssárga
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Nettó tömeg: 0,026 kg
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódja: M1 < 6 érintkezőhöz egyes blokkok használatával előlapi szerelésnél beépített LED-del
M2 < 6 érintkezőhöz egyes és dupla blokkok használatával előlapi szerelésnél beépített LED-del
M6 < 2 érintkezőhöz egyes blokkok használatával előlapi szerelésnél beépített LED-del és transzformátorral
M10 < 2 érintkezőhöz egyes blokkok használatával előlapi szerelésnél beépített LED-del
Eszköz bemutatása: Alapvető részegységek
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40…70 °C
Környezeti levegő hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1
IEC 60947-5-5
IEC 60947-5-4
UL 508
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-1
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL felsorolt
DNV
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
Szerelés és csatlakoztatás
Minimális áramköri lap vastagság: 1,6 mm / 0,06 in.
Kivágási átmérő: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Test/rögzítőgyűrű ZB4 BZ009 tájolása: ± 2°30' (kivéve az a és b jelölésű kivágásokat)
Csavarok ZBZ 006 meghúzási nyomatéka: 0,6 N.m (5,3 lbf.in) max.
