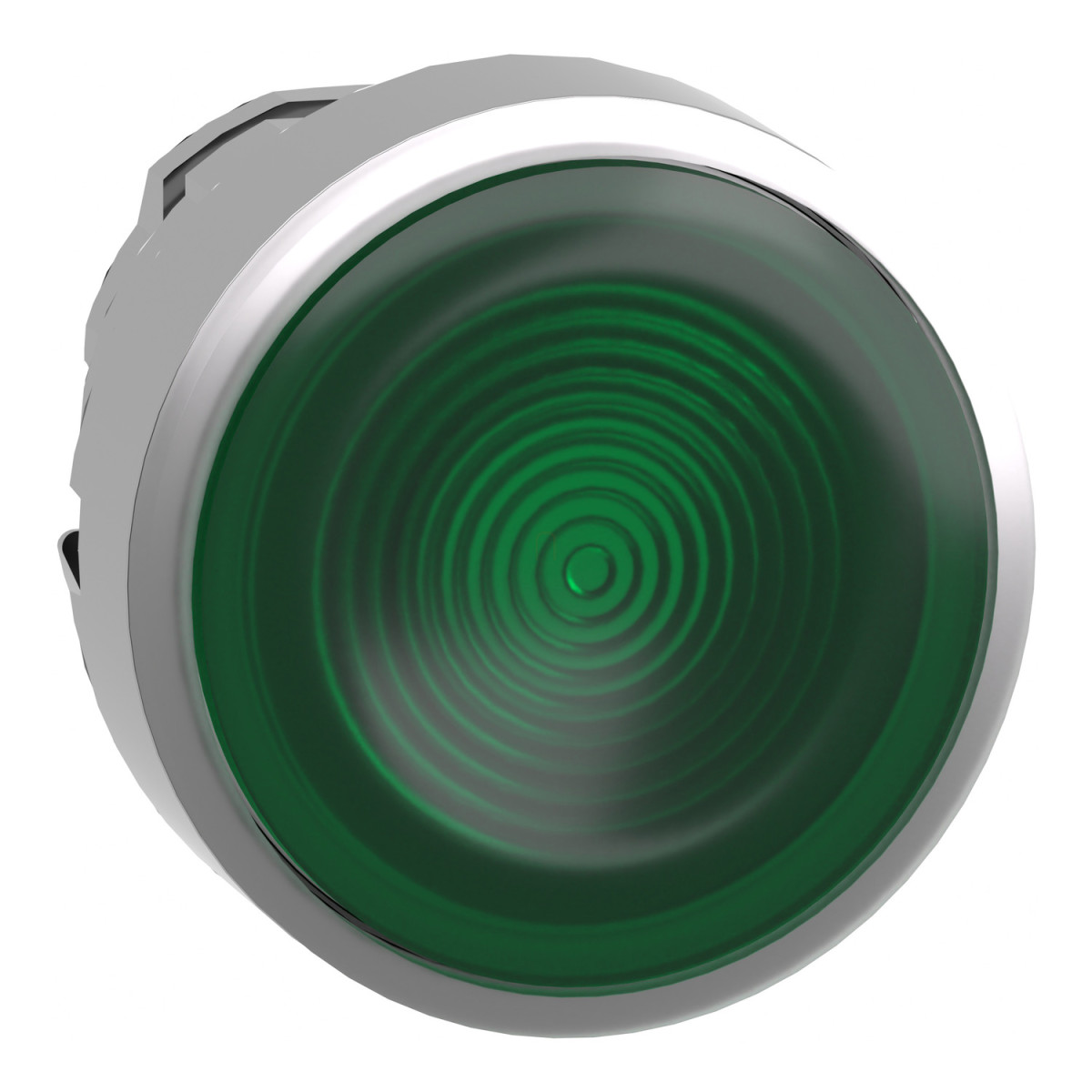

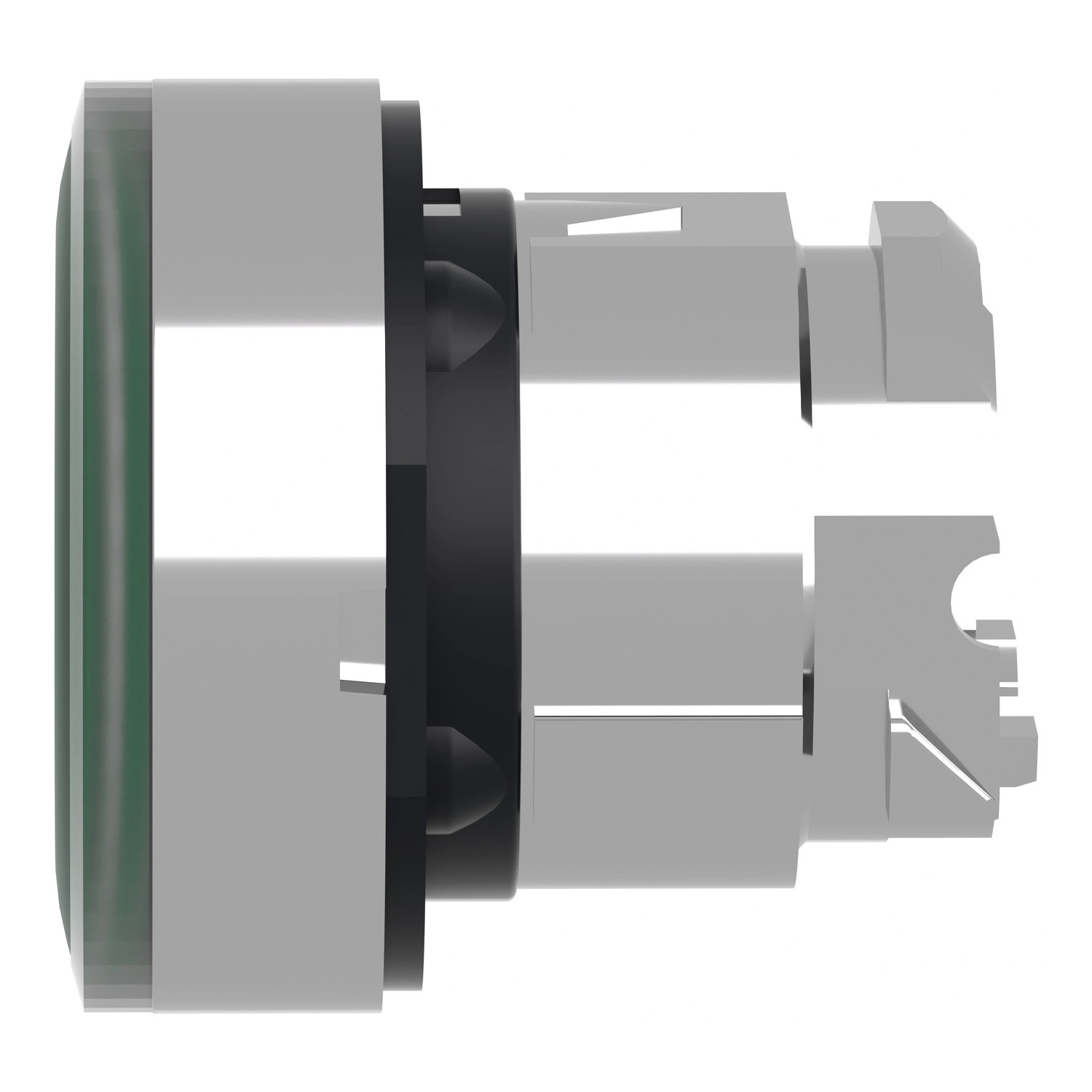

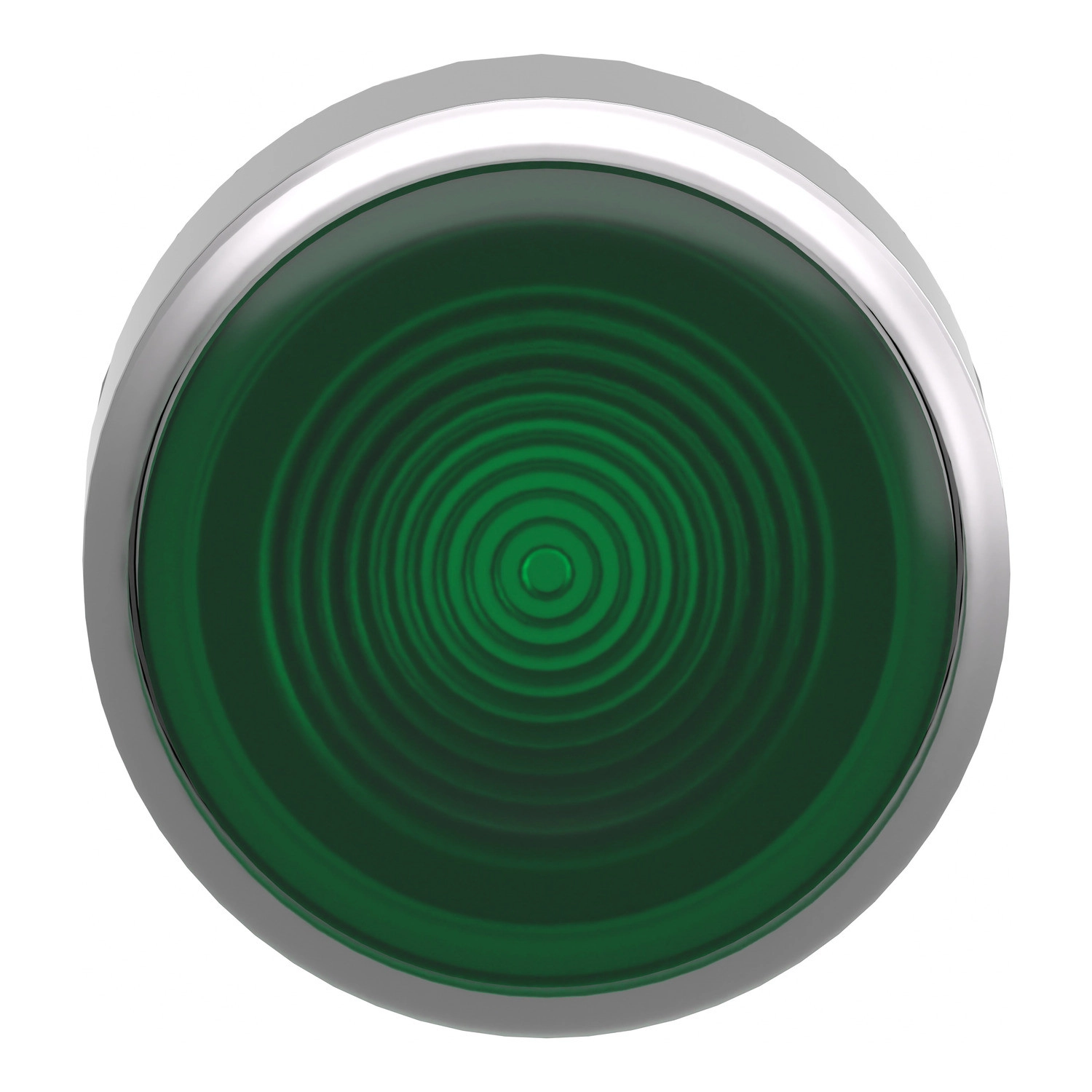

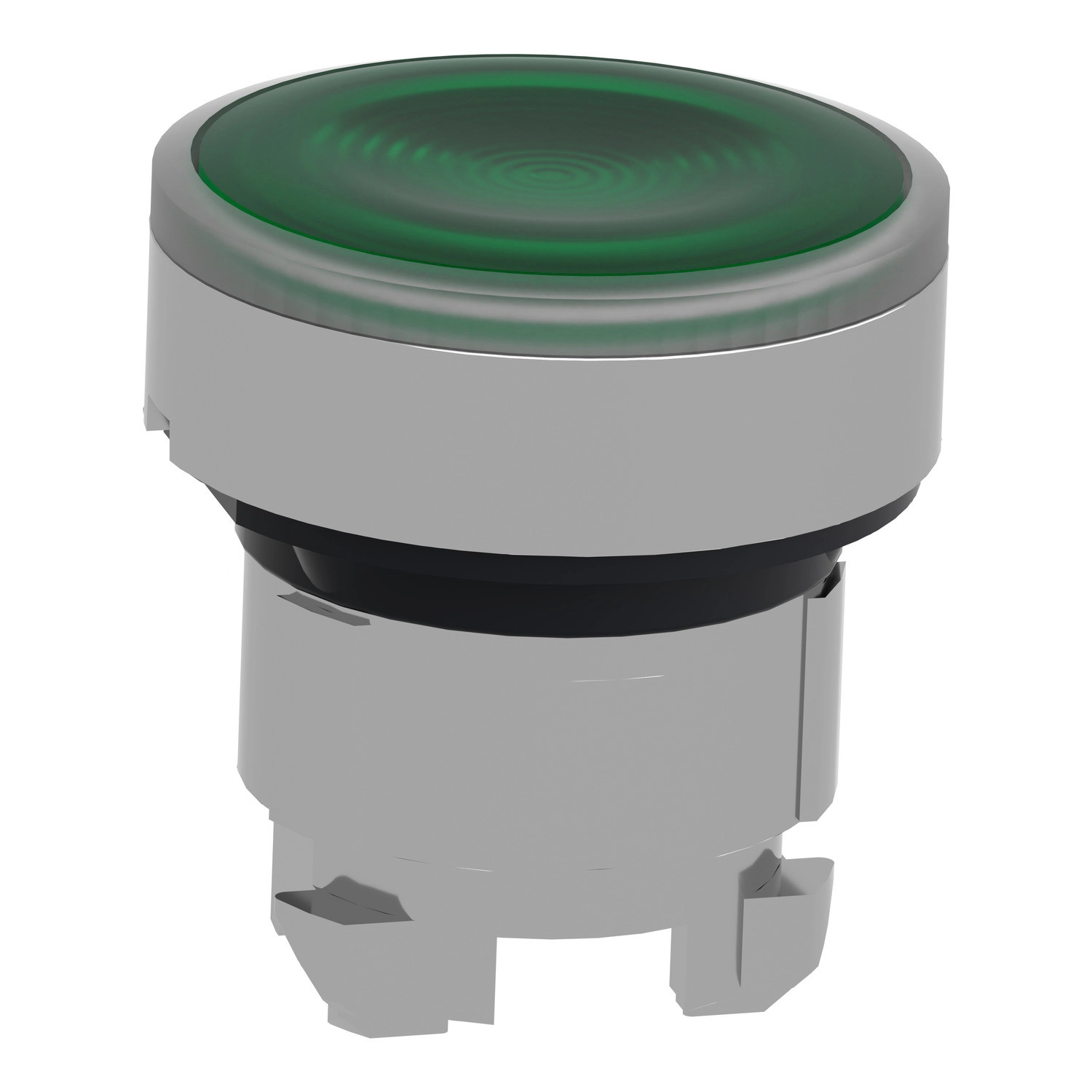

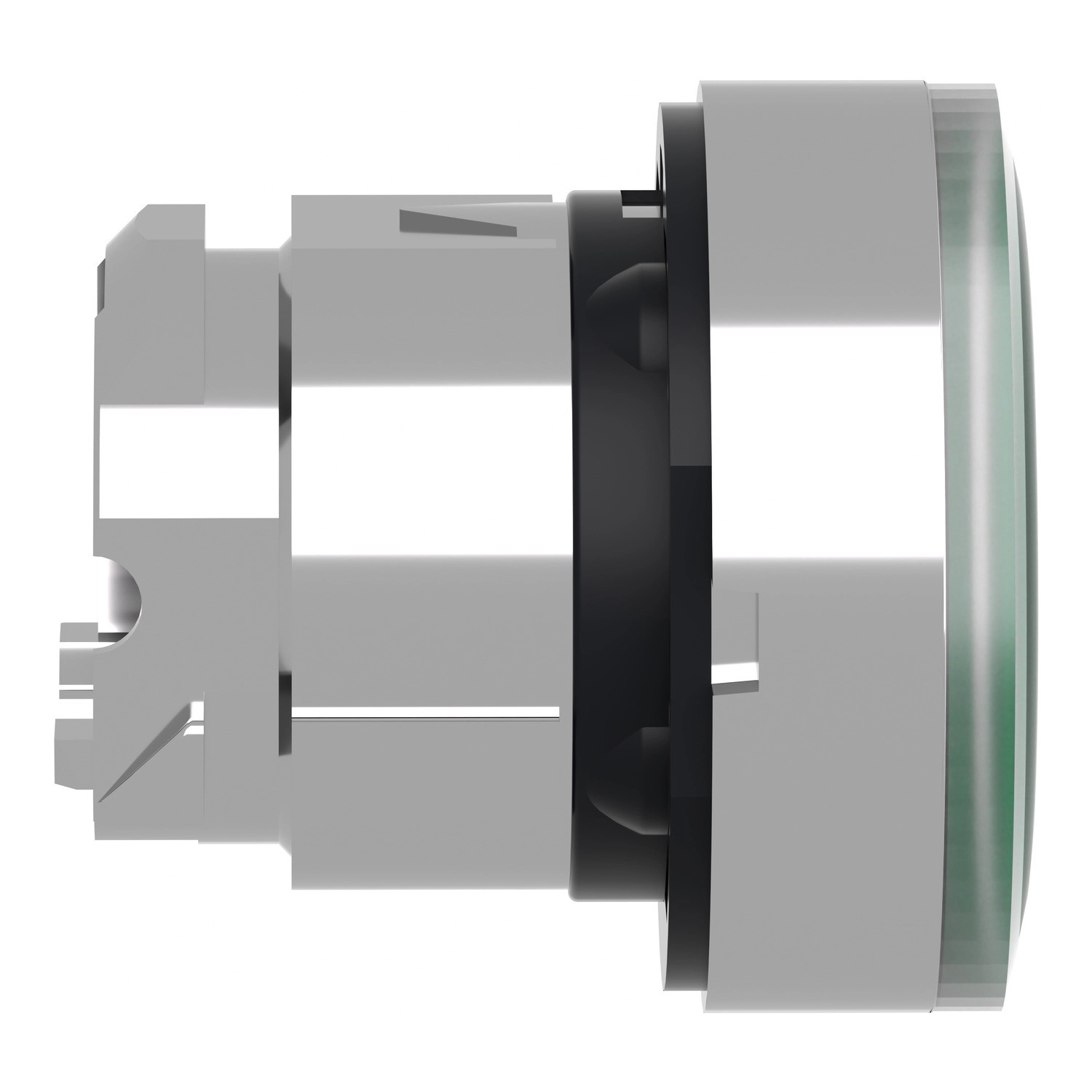

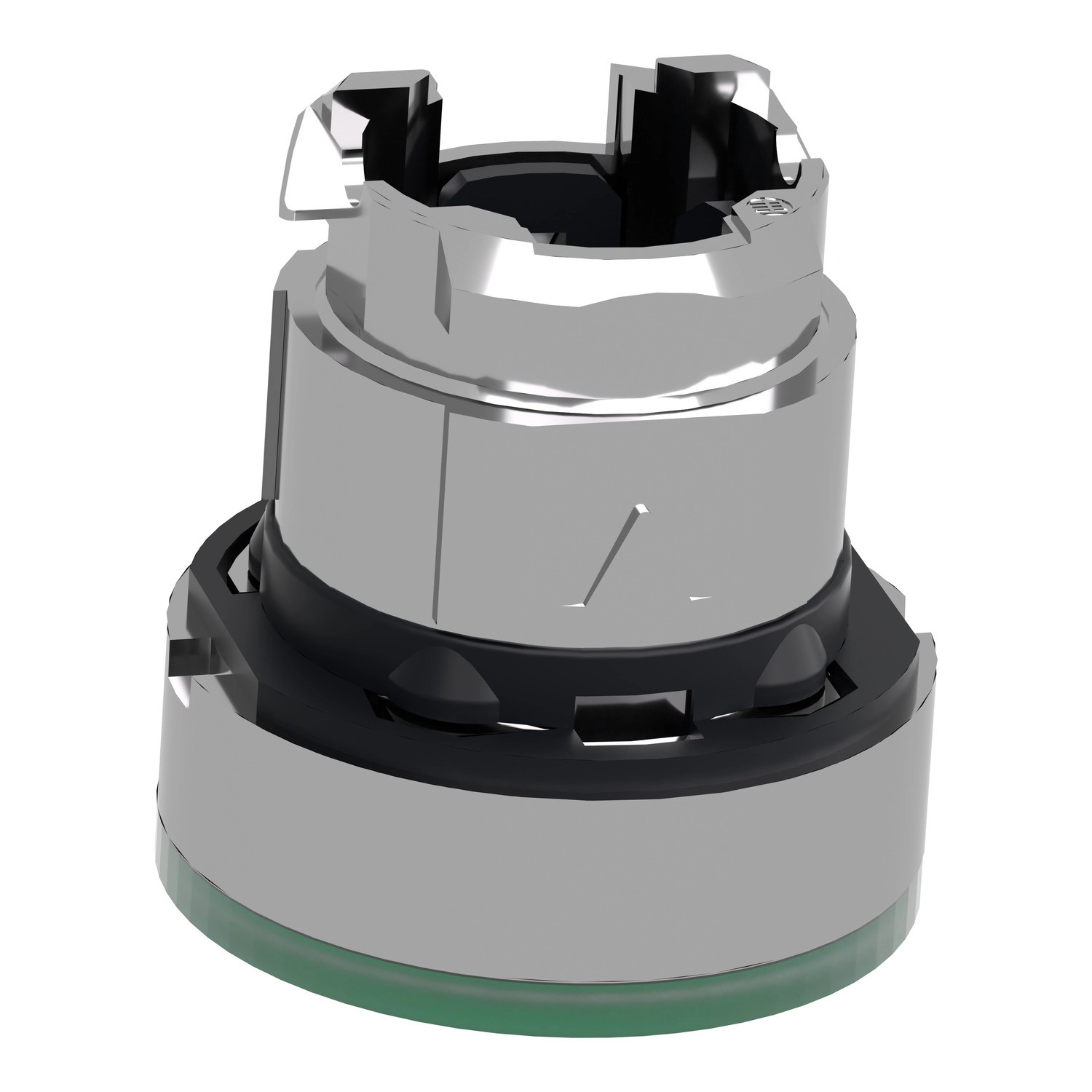

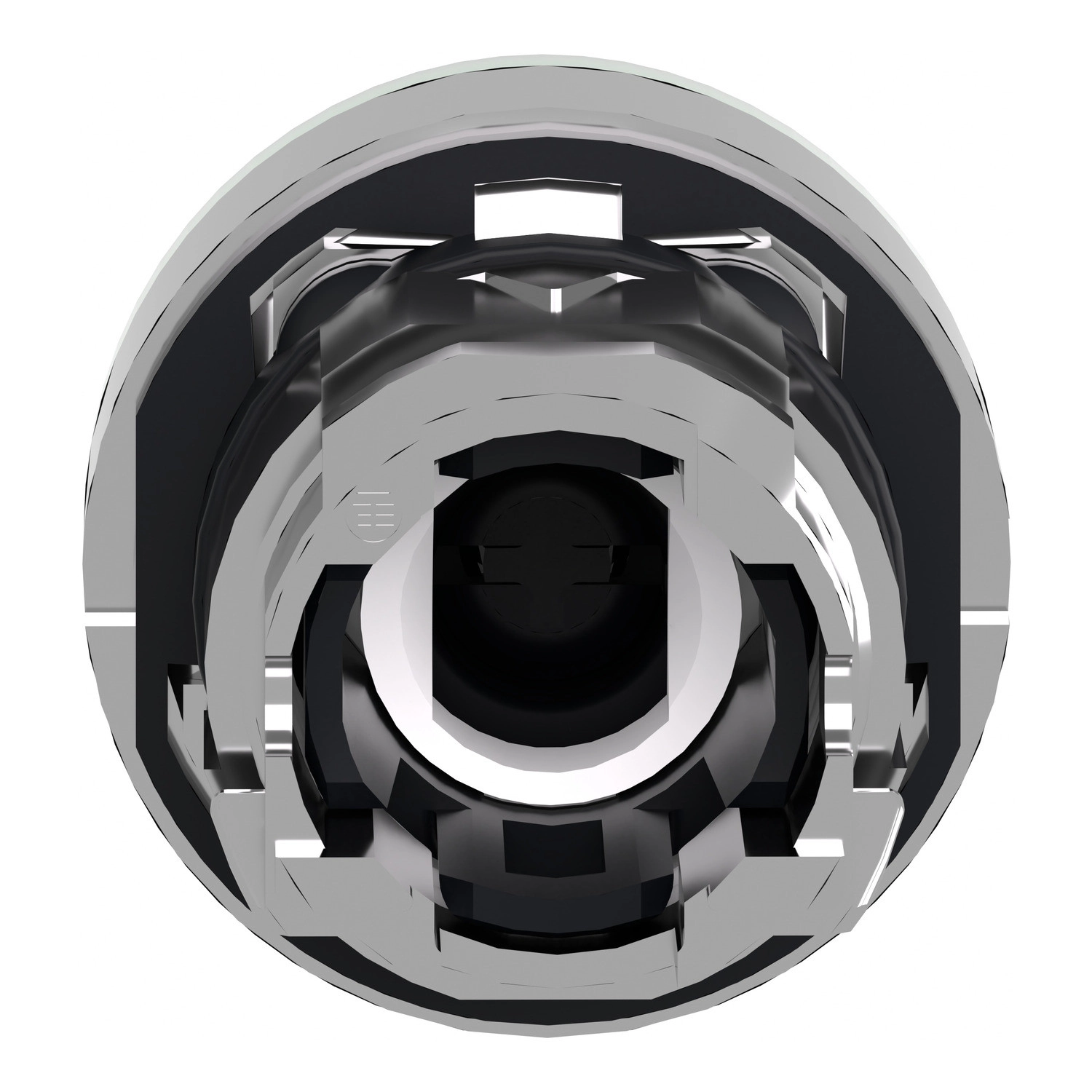

A Schneider Electric Harmony XB4 termékcsalád ZB4BW333S típusú világító nyomógomb feje kiváló minőségű ipari kapcsolóelem, amely tökéletesen illeszkedik a modern automatizálási és vezérlési rendszerekbe. Ez a zöld színű, krómozott fém kivitelű, hornyolt lencsével ellátott nyomógombfej kifejezetten nagy megbízhatóságú alkalmazásokhoz lett tervezve, ahol a hosszú élettartam és a tartósság alapvető követelmény.
A ZB4BW333S nyomógombfej 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari kapcsolószekrénnyel és vezérlőpulttal. A termék rugós visszatérítésű működésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe. A zöld, hornyolt lencse kialakítás kiváló láthatóságot biztosít még intenzív környezeti megvilágítás mellett is, így ideális olyan helyeken, ahol fontos a vizuális visszajelzés, például indítási funkciók, üzemállapot-jelzések vagy biztonsági alkalmazások esetén.
A nyomógombfej univerzális LED blokkokkal használható együtt, így rugalmasan illeszthető különböző vezérlési megoldásokhoz. A termék kivételesen magas mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami rendkívüli megbízhatóságot biztosít hosszú távú, intenzív használat során is. Az IP védettségi besorolása kiemelkedő: IP66, IP67, IP69, IP69K, ami teljes por elleni védelmet és különböző fokú víz elleni védelmet jelent, beleértve a nagy nyomású és magas hőmérsékletű vízsugárral szembeni ellenállást is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). Emellett NEMA 13 és NEMA 4X védettséggel is rendelkezik, valamint IK06 besorolású ütésállóságot biztosít.
A ZB4BW333S használható különböző elektromos összeállításokban: M1 kód (max. 6 érintkező egyes blokkok használatával, integrált LED-del), M2 kód (max. 6 érintkező egyes és dupla blokkok használatával, integrált LED-del), M6 kód (max. 2 érintkező egyes blokkok használatával, integrált LED-del és transzformátorral), vagy M10 kód (max. 2 érintkező egyes blokkok használatával, integrált LED-del). A termék széles üzemi hőmérséklet-tartományban (-40...+70 °C) használható, és kiemelkedő rezgésállósággal (5 gn, f=2...500 Hz) valamint ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig) rendelkezik. A Schneider Electric ZB4BW333S nyomógombfej számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-5, CSA C22.2 No 14, UL 508 és más kulcsfontosságú szabványoknak, valamint rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, biztosítva a globális felhasználhatóságot különböző ipari környezetekben.
Schneider Electric Harmony XB4 - ZB4BW333S -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, hornyolt lencsével, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógombfej
Eszköz rövid neve: ZB4
Termék kompatibilitás: Univerzális LED
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Működtető típusa: Rugós visszatérésű
Működtető profilja: Zöld, sima, jelöletlen
Működtető kiegészítő információ: Hornyolt lencsével
Környezeti jellemző: Magas környezeti megvilágítású környezet
Kupak/működtető vagy lencse színe: Zöld
Fizikai jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Védelmi jellemzők
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 10000000 ciklus
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Elektromos jellemzők
Elektromos összetételi kód: M1 <6 érintkezőhöz egyes blokkok használatával elülső szereléshez integrált LED-del
M2 <6 érintkezőhöz egyes és dupla blokkok használatával elülső szereléshez integrált LED-del
M6 <2 érintkezőhöz egyes blokkok használatával elülső szereléshez integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkok használatával elülső szereléshez integrált LED-del
Környezeti feltételek
Védő kezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
