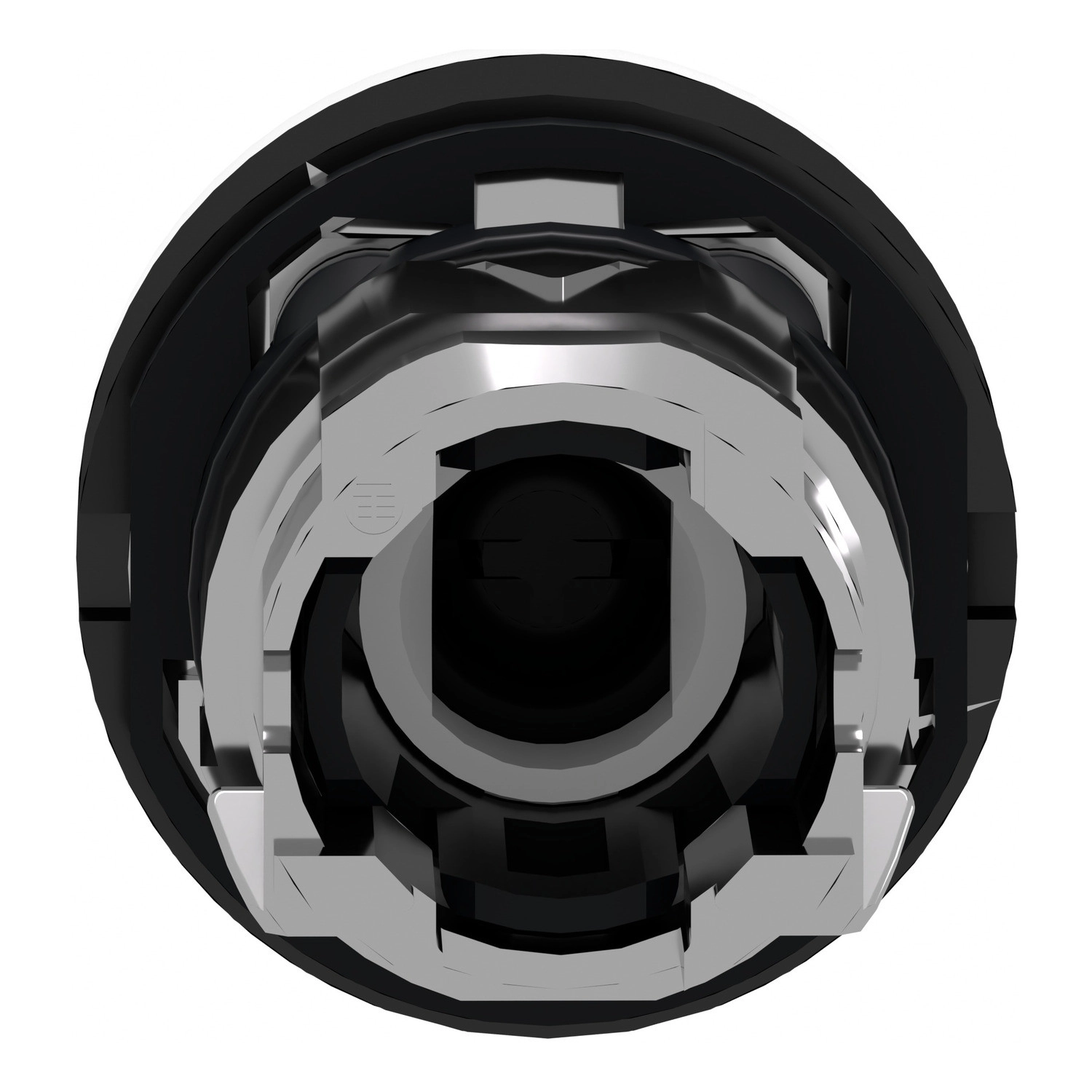

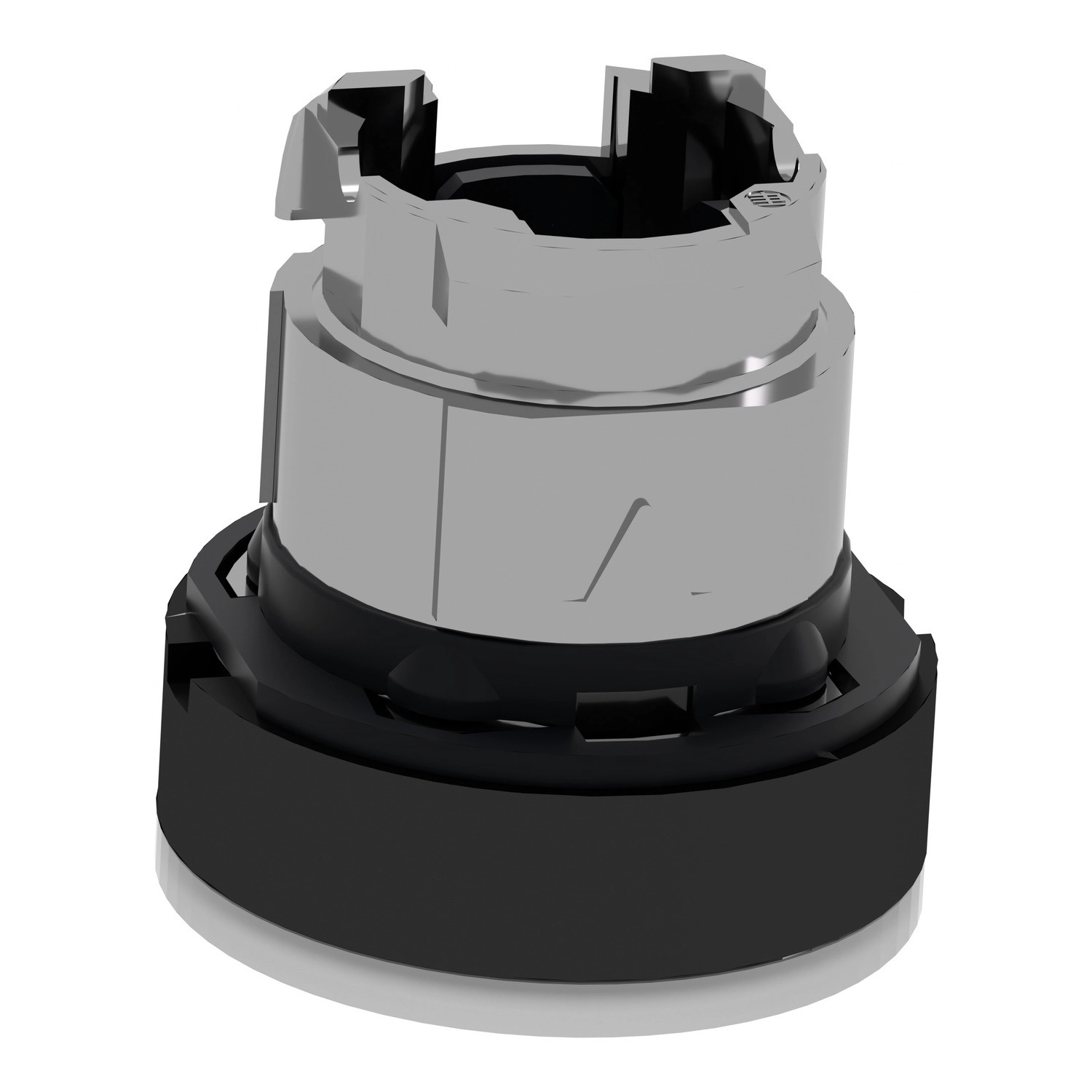

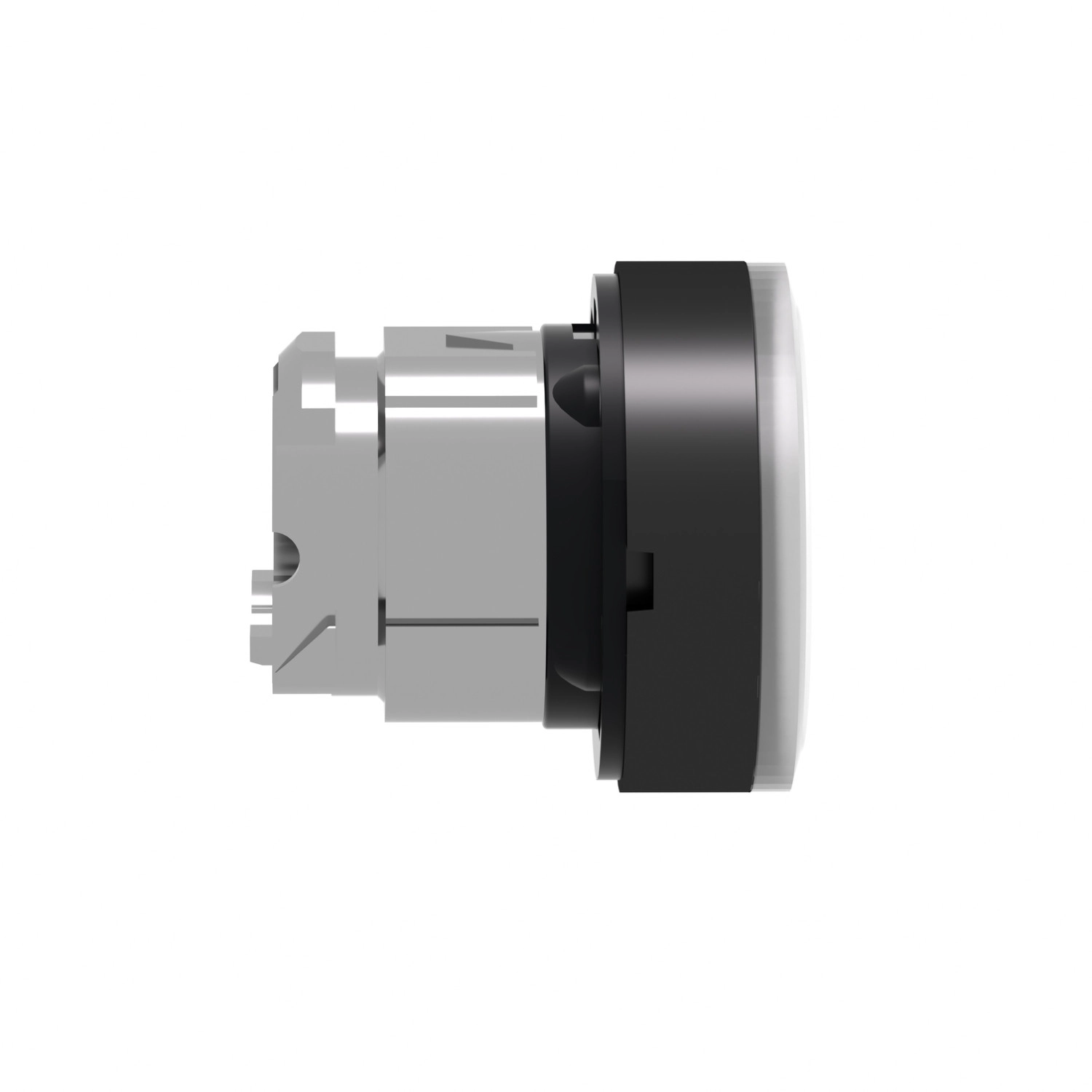

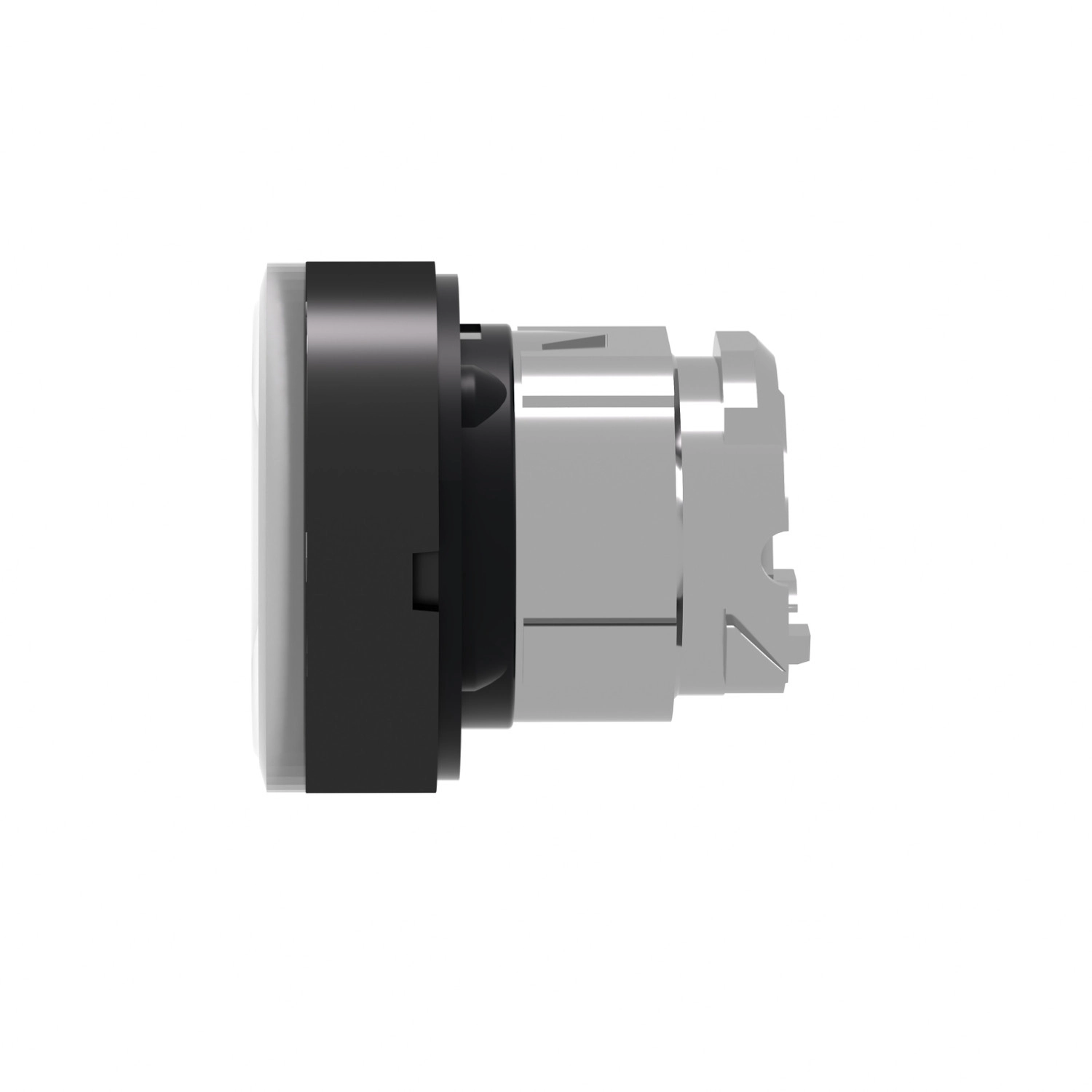

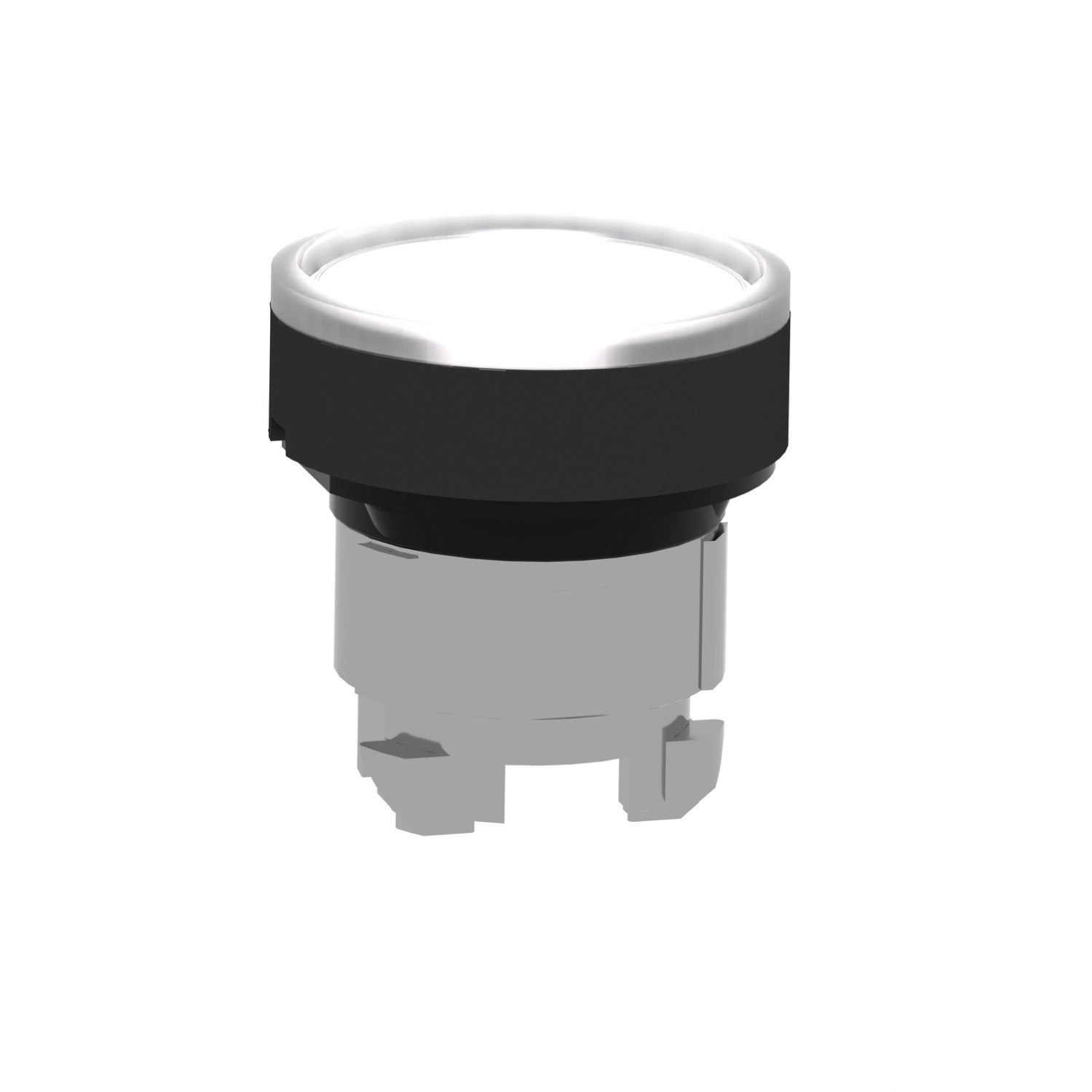

A Schneider Electric Harmony XB4 sorozat ZB4BW3137 jelzésű világítható nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás ipari környezetbe és vezérlőpanelekre. Ez a fehér, sík kivitelű, jelöletlen nyomógombfej 22 mm-es szabványos szerelőlyukba illeszkedik és kompatibilis a gyártó univerzális LED blokkjaival, így sokoldalúan felhasználható különböző ipari automatizálási és vezérlési alkalmazásokban.

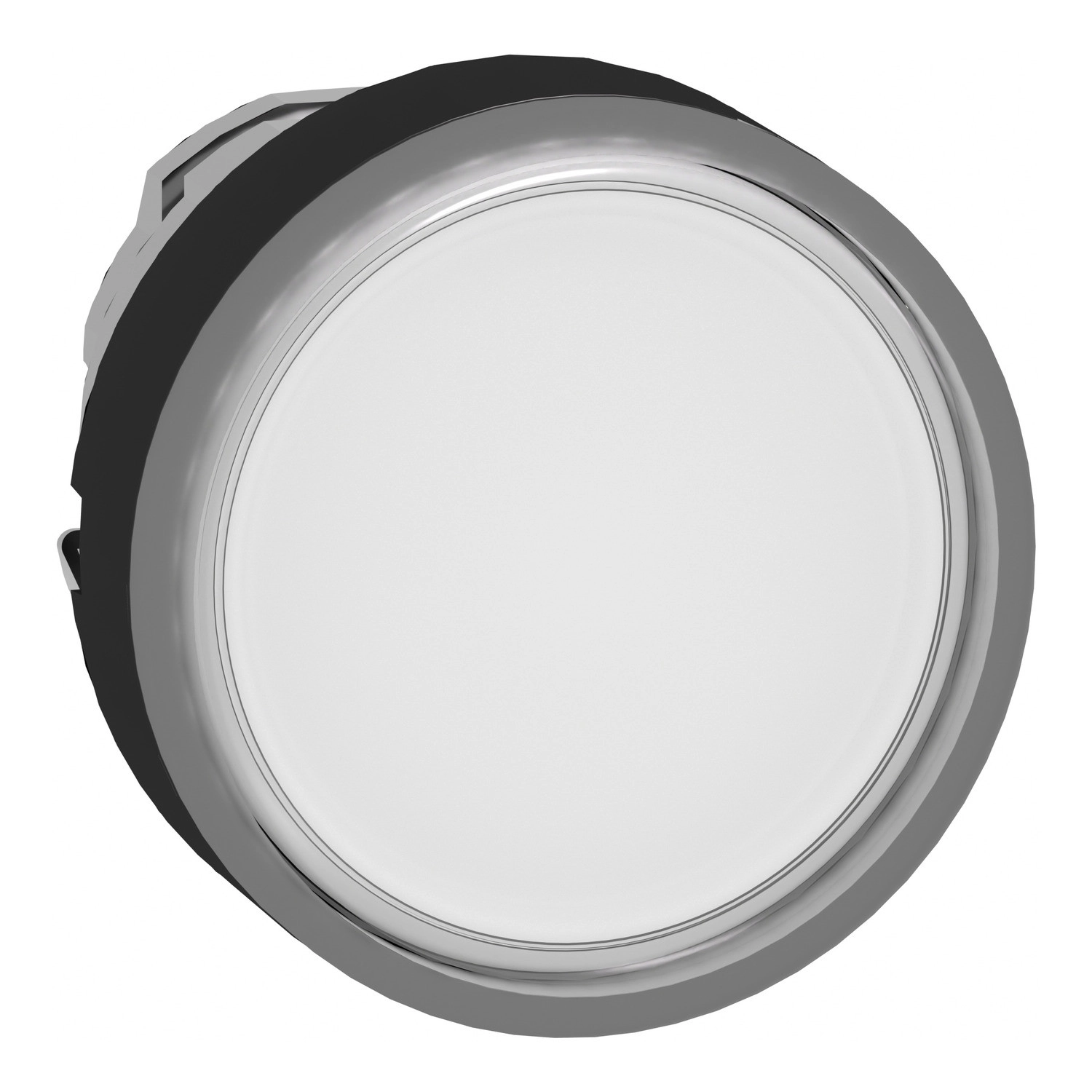

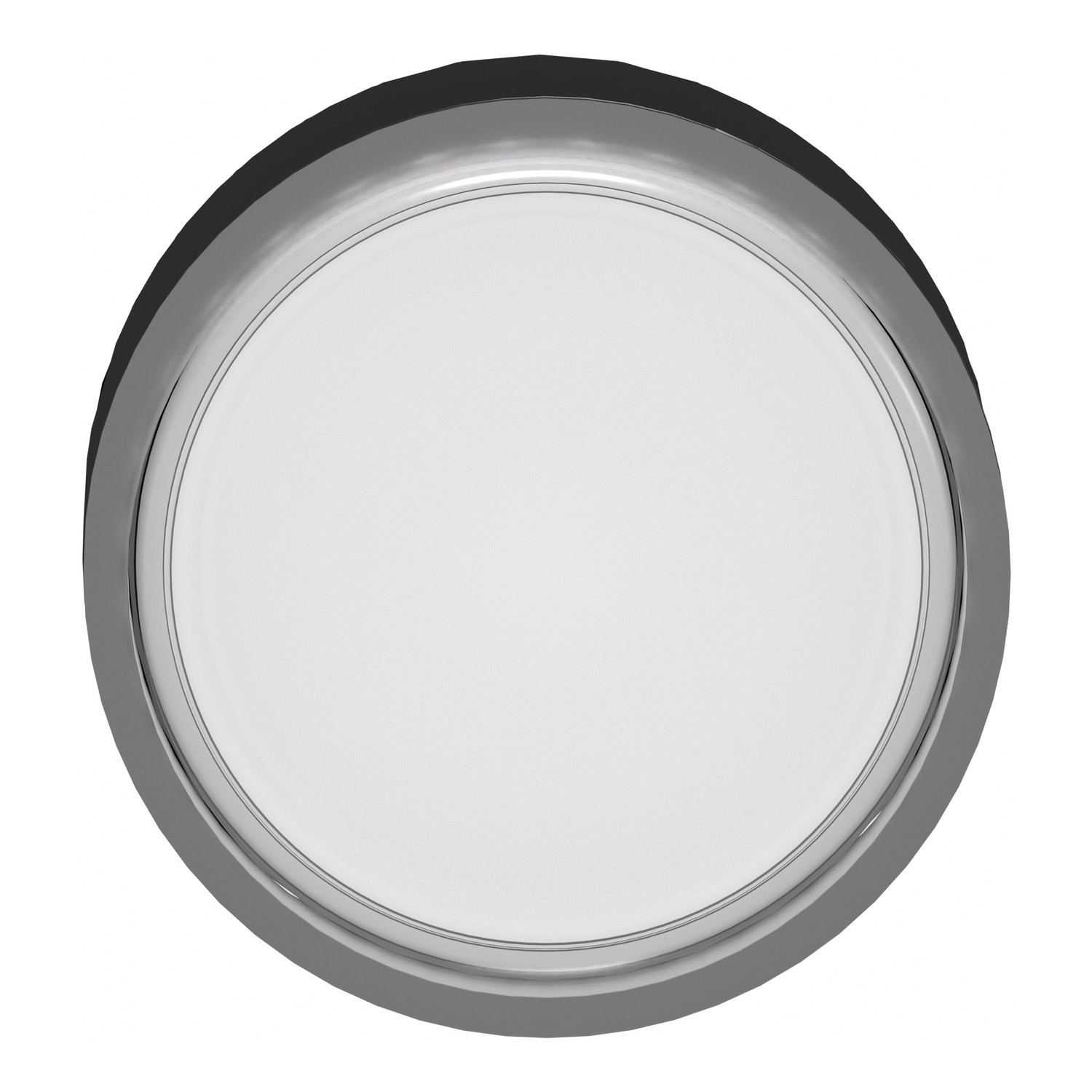

A ZB4BW3137 termék elegáns megjelenésű, fekete fém kerettel és fehér színű, jelöletlen, sík nyomófelülettel rendelkezik, amely sima lencséjével egyszerű, letisztult megjelenést biztosít. A rugós visszatérésű működtetés biztosítja, hogy a gomb minden megnyomás után automatikusan visszatérjen alapállapotba. A termék kialakítása lehetővé teszi az univerzális LED világítás használatát, amely kiváló láthatóságot biztosít különböző fényviszonyok között is, jelezve az aktuális üzemállapotot vagy felhívva a figyelmet egy adott funkcióra.
Műszaki szempontból a ZB4BW3137 nyomógombfej rendkívül strapabíró és megbízható kialakítással rendelkezik. Magas szintű védettséget biztosít a különböző környezeti hatások ellen, amit az IP66, IP67, IP69 és IP69K védettségi besorolások igazolnak, így por- és vízálló, valamint nagynyomású mosással szemben is ellenálló (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X védettségi besorolásai tovább erősítik a termék megbízhatóságát. Mechanikai tartóssága kiemelkedő, 10 millió kapcsolási ciklust garantál, ami hosszú élettartamot biztosít ipari környezetben is. IK06 besorolása igazolja az ütésállóságát, míg a rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága szintén figyelemreméltó: 30 gn (18 ms) és 50 gn (11 ms) az IEC 60068-2-27 szerint.
A ZB4BW3137 nyomógombfej számos elektromos konfigurációval használható, amit az M1, M2, M6 és M10 kódok jelölnek. Ezek különböző kontaktusszámot és elrendezést tesznek lehetővé, maximum 6 érintkezőig, különféle LED-es és transzformátoros kivitelekben. A működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, így szélsőséges környezetben is megbízhatóan használható. Megfelel számos nemzetközi szabványnak és rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal, ami garantálja a termék minőségét és megfelelőségét a legmagasabb ipari elvárásoknak. Összességében a Schneider Electric ZB4BW3137 nyomógombfej tökéletes választás, ha tartós, megbízható és rugalmasan konfigurálható vezérlőelemre van szükséged ipari környezetben.
Schneider Electric Harmony XB4 - ZB4BW3137 -fém világító nyomógomb fej, Ø22, visszatérő, beépített LED-hez, fehér, fekete perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej világítható nyomógombhoz
Eszköz rövid neve: ZB4
Termék kompatibilitás: Integrált LED
Keret anyaga: Fekete fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér sík, jelöletlen
Működtető további információk: Sima lencsével
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 10000000 ciklus
Elektromos összetétel kód: M1 max. 6 érintkezőhöz, egyes blokkok használatával előlapi szerelésnél integrált LED-del
M2 max. 6 érintkezőhöz, egyes és dupla blokkok használatával előlapi szerelésnél integrált LED-del
M6 max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésnél integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz, egyes blokkok használatával előlapi szerelésnél integrált LED-del
Eszköz bemutatása: Alapvető részegységek
Környezeti jellemzők
Védő kezelés: TH
Környezeti üzemi hőmérséklet: -40…70 °C
Környezeti tárolási hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listázott, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
