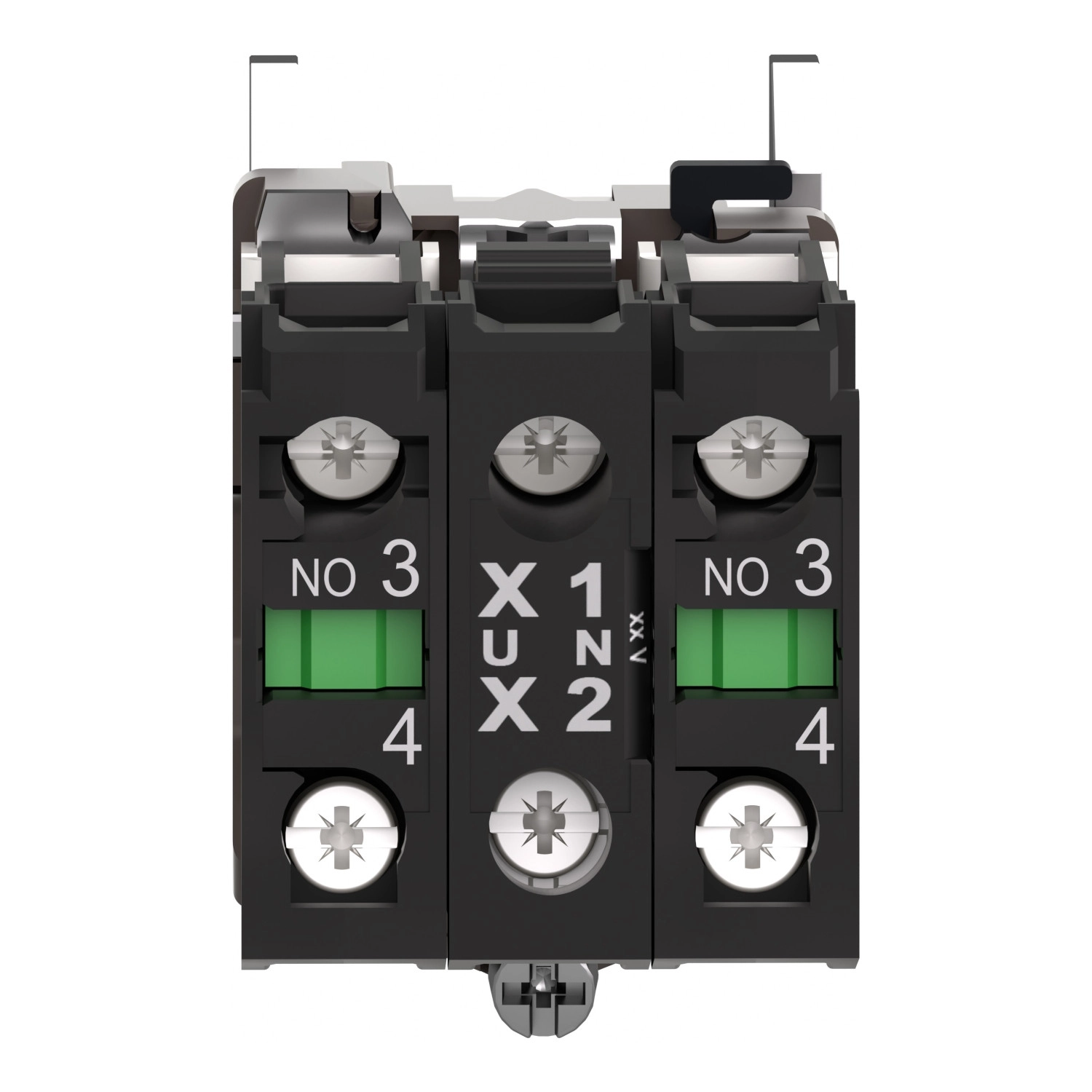

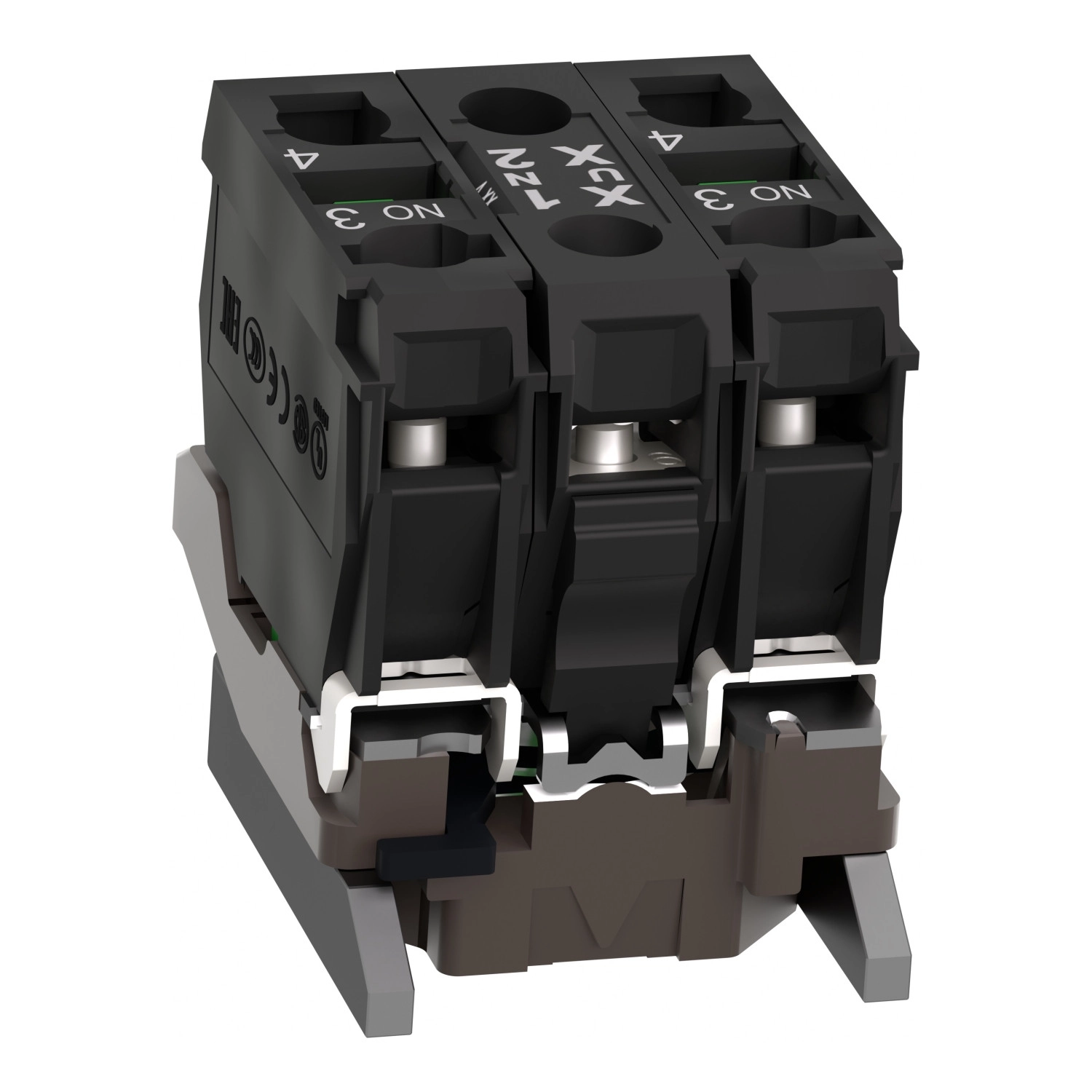

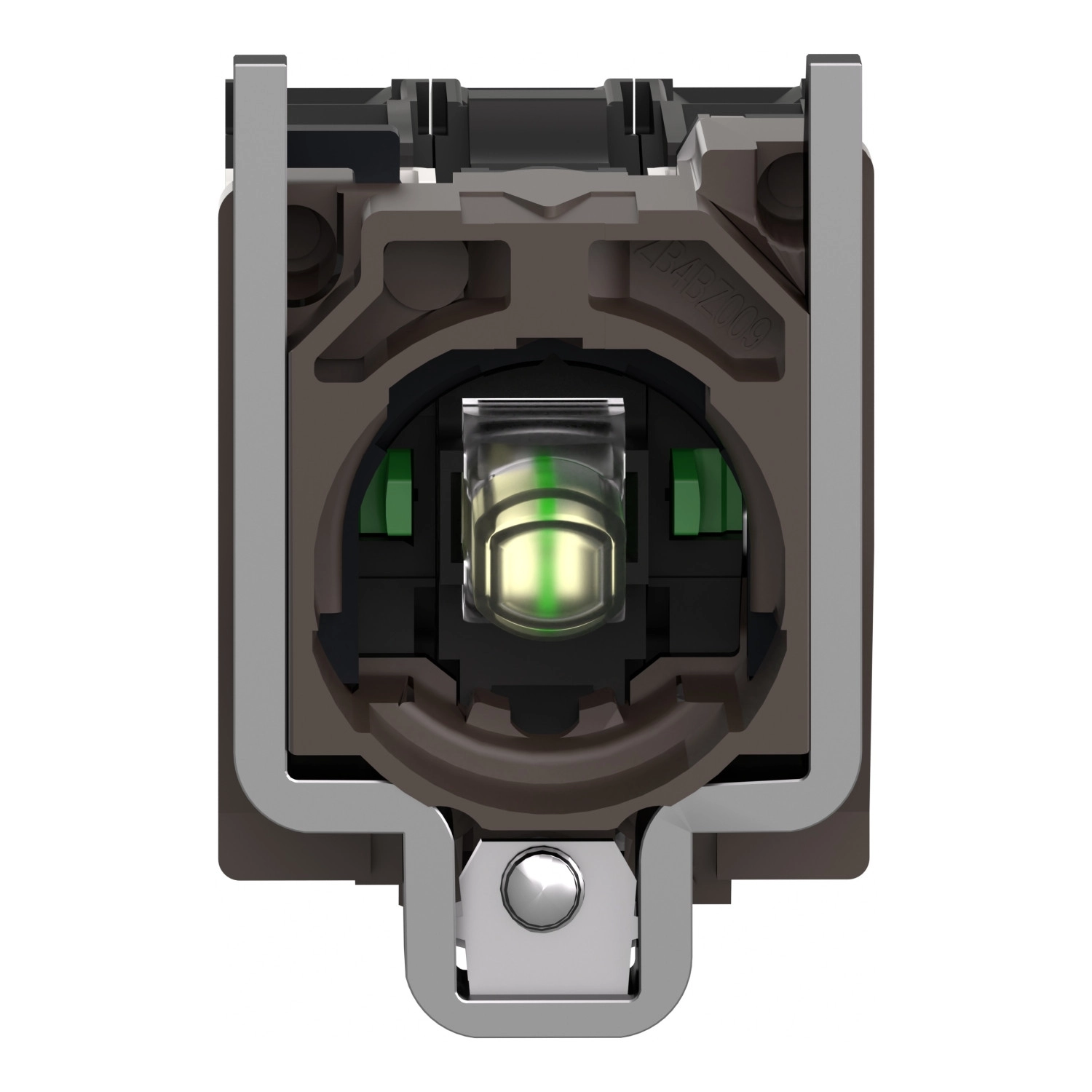

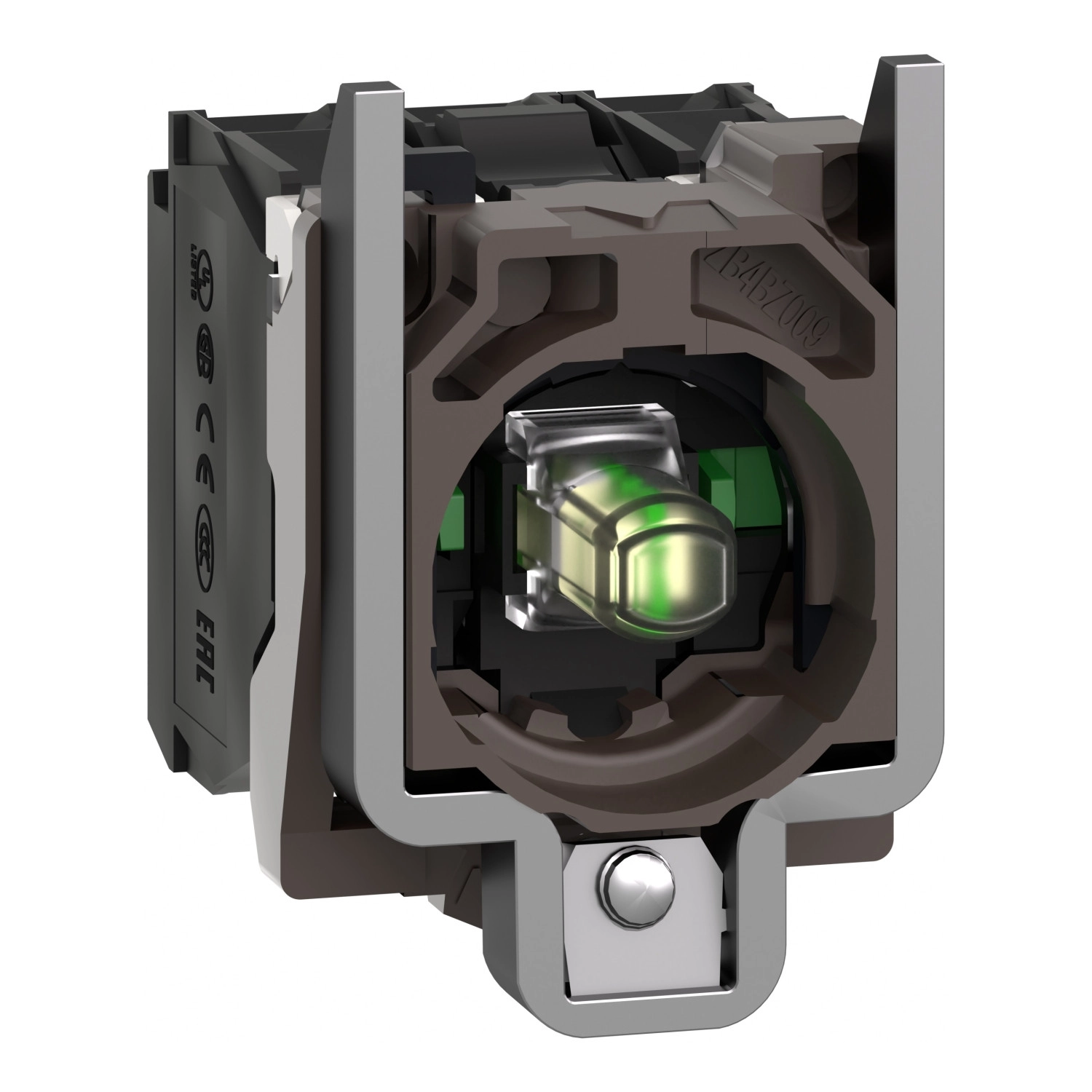

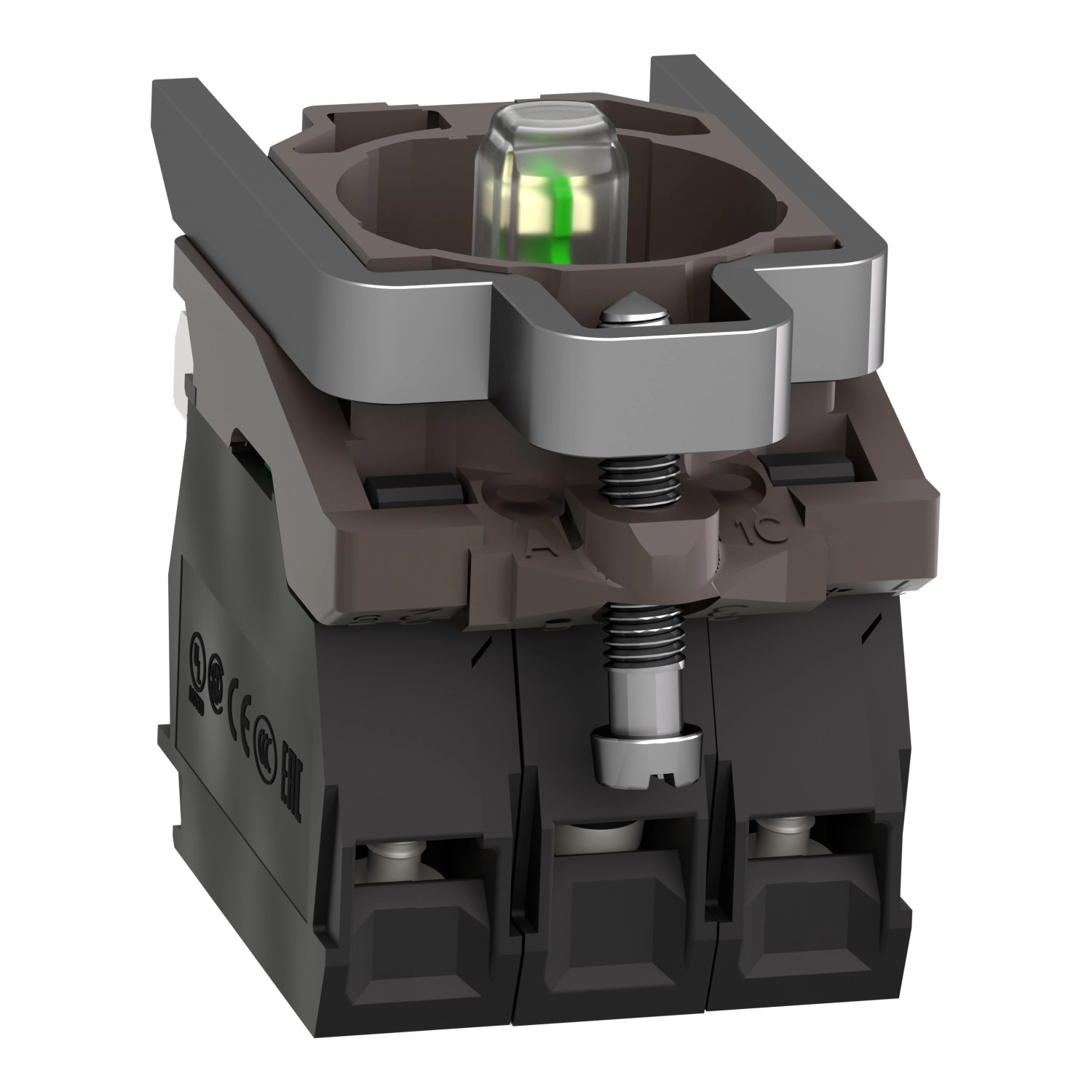

A Schneider Electric Harmony XB4 sorozatú ZB4BW0M13 jelzőlámpa és érintkező blokk egy professzionális ipari vezérlőelem, amely megbízható vizuális visszajelzést biztosít különböző alkalmazási területeken. Ez a komplett egység tartalmazza a test/érintkező blokkot és a fényjelző egységet, amely testtől fém rögzítőgyűrűvel van ellátva. A termék standard fejkialakítással és két NO (alaphelyzetben nyitott) érintkezővel rendelkezik, fehér színű univerzális LED fényforrással, amely 230-240V AC tápfeszültséggel működik.
A ZB4BW0M13 jelzőlámpa különösen alkalmas vezérlőpanelekbe, kapcsolószekrényekbe való beépítésre, ahol fontos a folyamatos és megbízható vizuális visszajelzés. A termék lassú megszakítású érintkezőivel és csavaros kapocstermináljaival egyszerű és biztonságos csatlakoztatást tesz lehetővé. A csavaros kapcsok akár 2 x 1,5 mm² keresztmetszetű vezetékek csatlakoztatását is lehetővé teszik kábelbilinccsel, vagy 1 x 0,22 mm² keresztmetszetű vezeték csatlakoztatását kábelbillincs nélkül, az IEC 60947-1 szabványnak megfelelően.
A Harmony XB4 sorozatú ZB4BW0M13 kiemelkedő műszaki paraméterekkel rendelkezik: 5 millió kapcsolási ciklus mechanikai élettartam, 10A konvencionális szabad levegő termikus áram az IEC 60947-5-1 szerint, 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett), valamint 6kV névleges impulzus-állósági feszültség. Az elektromos élettartam akár 1 millió kapcsolási ciklust is elérhet különböző terhelési feltételek mellett. A termék működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi használatát extrém környezeti feltételek mellett is. Az univerzális LED fényforrás élettartama kiemelkedően hosszú, 100.000 óra névleges feszültség és 25°C mellett.
A ZB4BW0M13 jelzőlámpa és érintkező blokk számos nemzetközi szabványnak és előírásnak megfelel, többek között: CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 és JIS C8201-1. A terméket számos nemzetközi szervezet is tanúsította, beleértve a DNV, UL, LROS (Lloyds Register of Shipping), BV és CSA tanúsítványokat. A termék kiváló rezgés- és ütésállósággal rendelkezik, ellenáll az elektromágneses zavaroknak és az elektrosztatikus kisüléseknek is, így ideális választás ipari környezetben való alkalmazásra. A Schneider Electric ZB4BW0M13 jelzőlámpa és érintkező blokk az iparág egyik legmegbízhatóbb és legsokoldalúbb terméke a kategóriájában, amely hosszú élettartamot és problémamentes működést biztosít a legigényesebb alkalmazási területeken is.
Schneider Electric Harmony XB4 - ZB4BW0M13 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 2NO, 230VAC, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett test/érintkező szerelvény és fényblokk
Eszköz rövid neve: ZB4
Rögzítőgyűrű anyaga: Zamak
Fejtípus: Standard
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú-megszakítás
Csatlakozások - terminálok: Csavaros kapocs terminálok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapocs terminálok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Világítástechnikai jellemzők
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényblokk tápellátás: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 230...240 V AC 50/60 Hz-en
Mechanikai jellemzők
Teljes szélesség: 30 mm
Teljes magasság: 47 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Működési út: 2,6 mm (NO elektromos állapot változás), 4,3 mm (teljes út)
Működtetési erő: 2,3 N NO elektromos állapot változáskor
Működtetési nyomaték: 0,05 N.m NO elektromos állapot változáskor
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú patron biztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegő termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint, 0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint, 1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeléskor: -40…70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: DNV, UL listed, LROS (Lloyds hajózási nyilvántartó), BV, CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Gyors tranziens zavarállóság: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezők elleni védelem: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6 szerint, 8 kV szabad levegőben (szigetelő részekben) az IEC 61000-2-6 szerint
