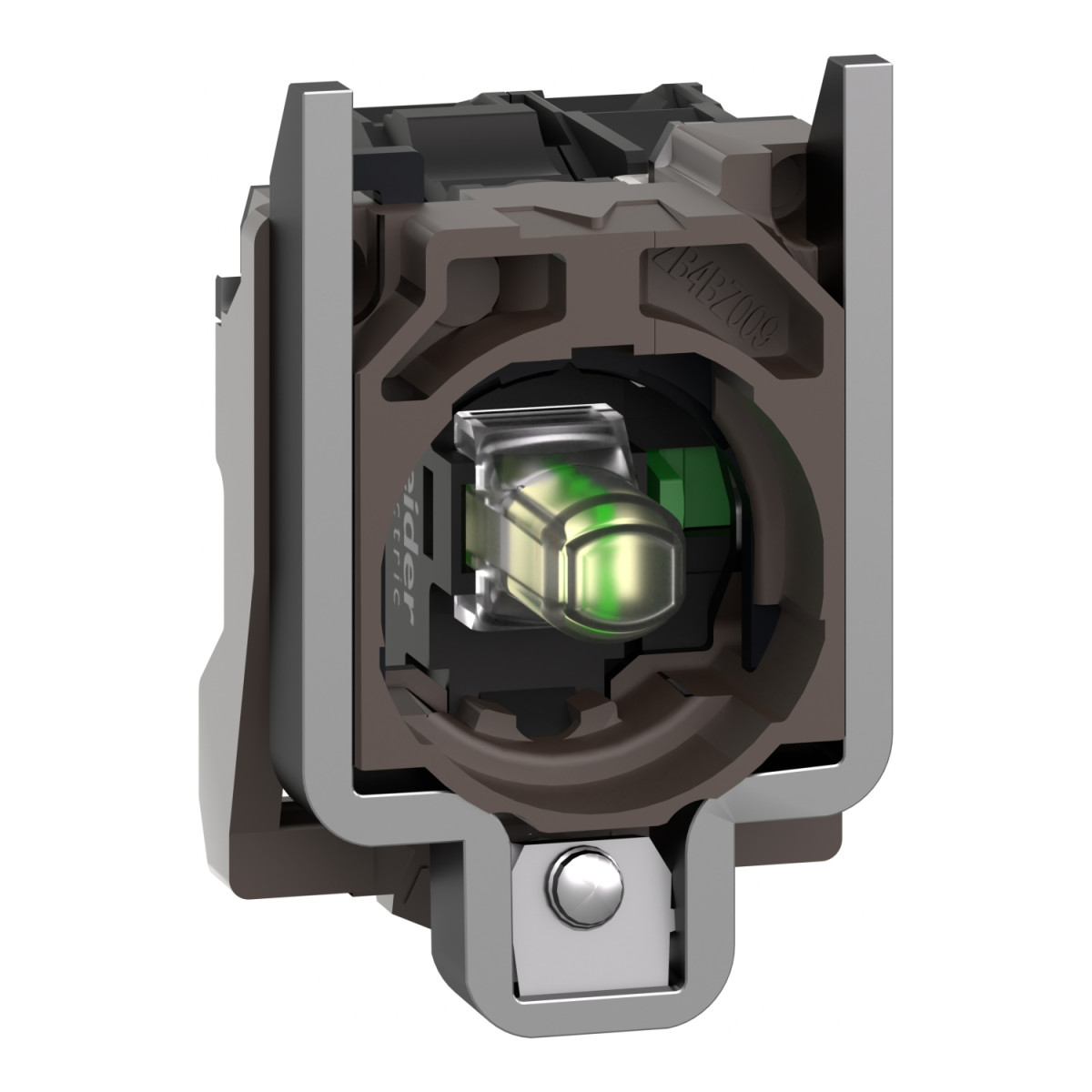

Schneider Electric Harmony XB4 - ZB4BW0M11 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 1NO, 230VAC, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett test/érintkezőblokk és jelzőlámpa egység
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Fej típusa: Standard
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontás
Csatlakozások - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozások - sorkapcsok: Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényblokk tápellátás: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 230...240 V AC, 50/60 Hz
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
Sorkapocs leírás ISO n°1: (13-14)NO
Érintkezők használata: Standard
Pozitív nyitás: Nincs
Működési út: 2,6 mm (NO érintkező elektromos állapotváltás)
Működési út: 4,3 mm (teljes út)
Működtetési erő: 2,3 N NO érintkező elektromos állapotváltás
Működtetési nyomaték: 0,05 N.m NO érintkező elektromos állapotváltás
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej forma: Kereszt kompatibilis Philips 1-es méretű csavarhúzóval
Csavarfej forma: Kereszt kompatibilis pozidriv 1-es méretű csavarhúzóval
Csavarfej forma: Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Csavarfej forma: Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
Érintkező anyag: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V AC-15, A600 esetén az IEC 60947-5-1 szerint
Névleges üzemi áram: 6 A 120 V AC-15, A600 esetén az IEC 60947-5-1 szerint
Névleges üzemi áram: 0,1 A 600 V DC-13, Q600 esetén az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/óra esetén, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védettségi osztály: I. osztály az IEC 60536 szerint
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-1
Termék tanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 8 kV levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
