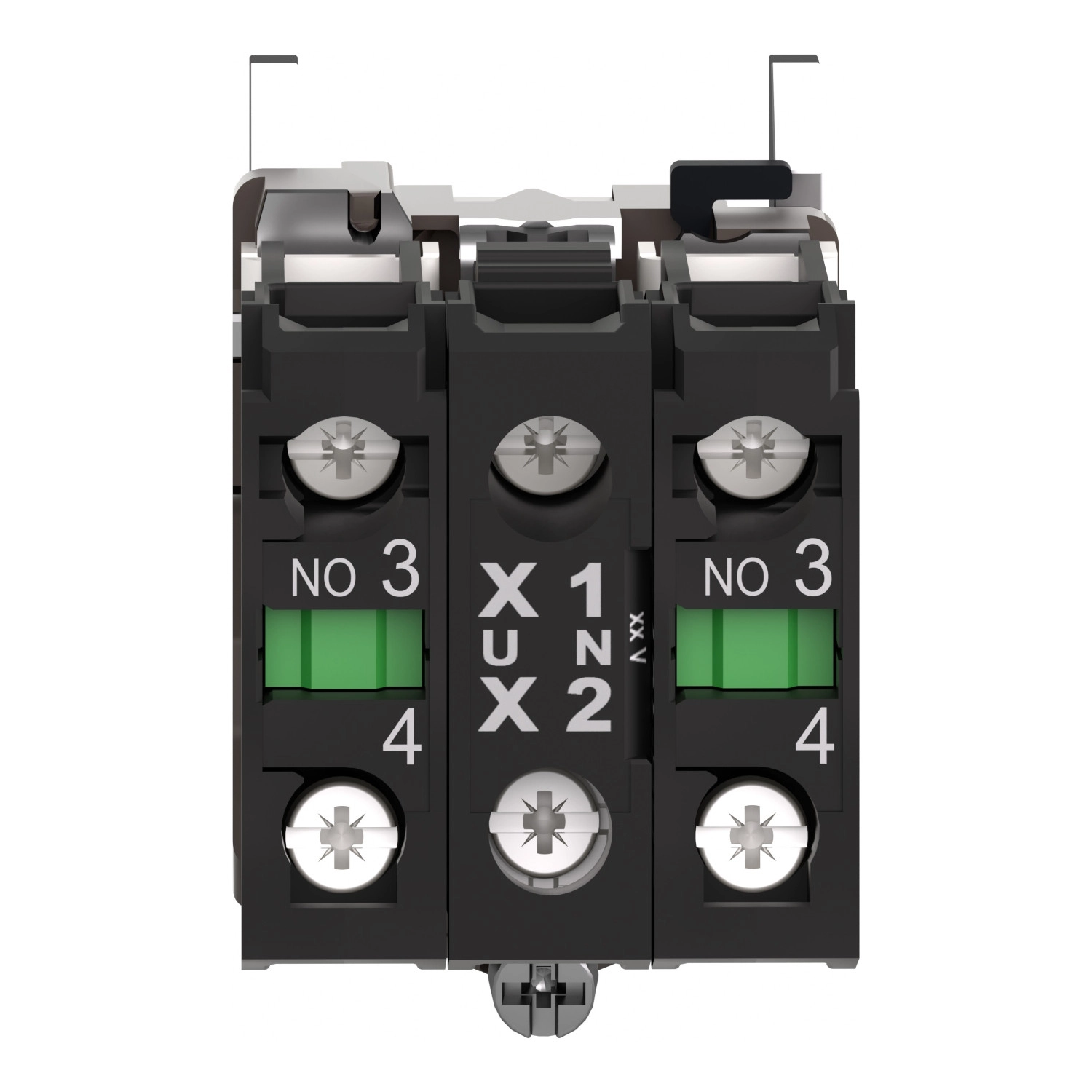

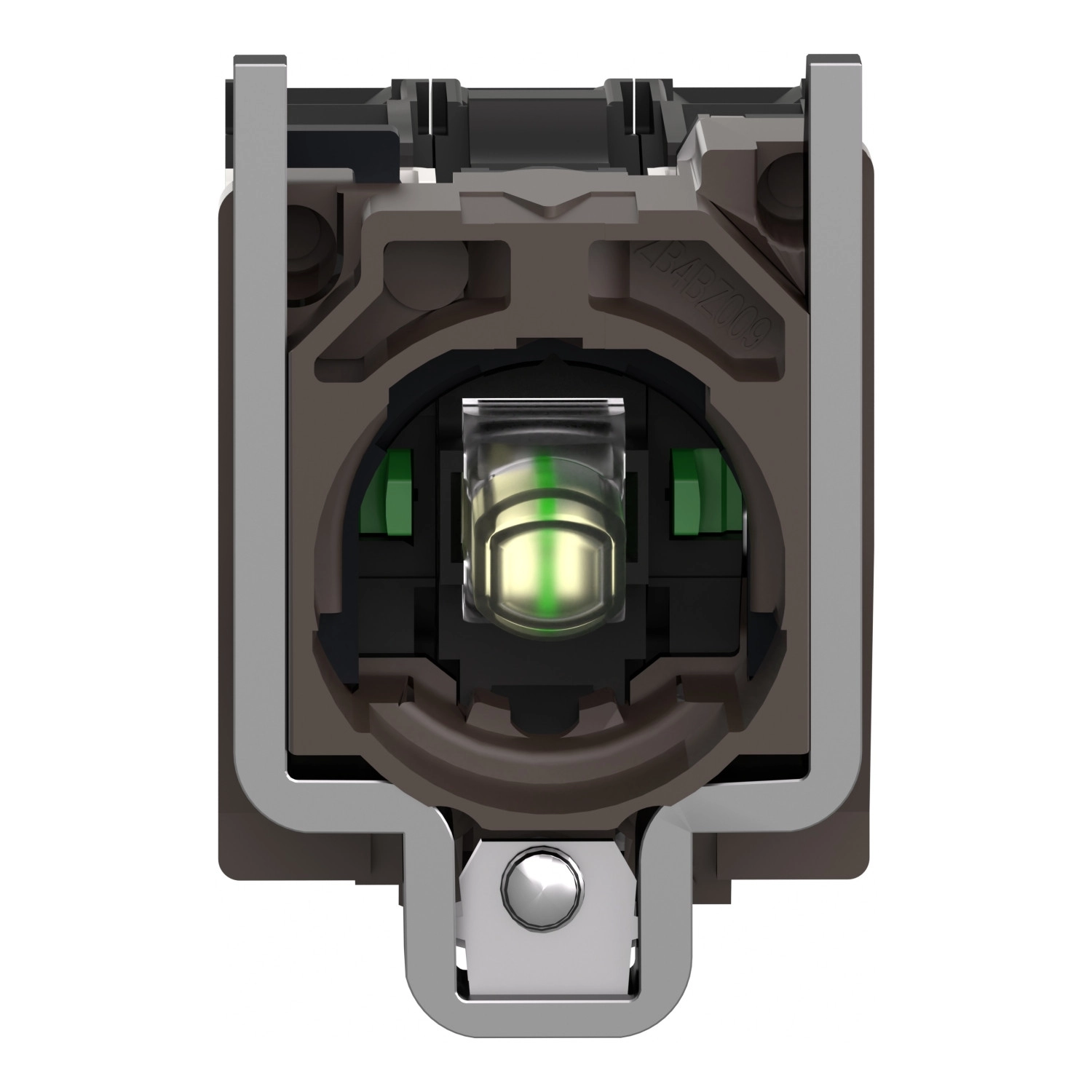

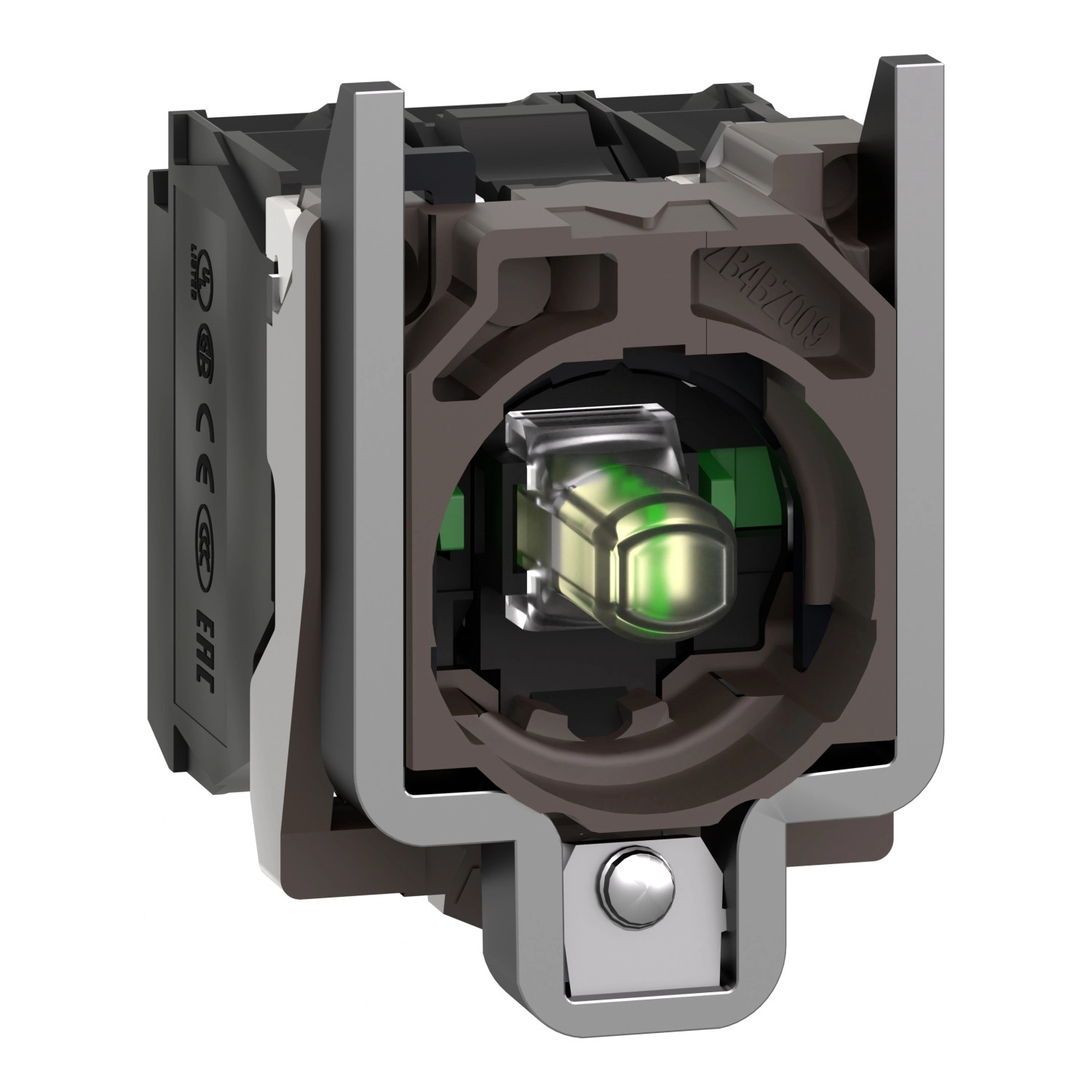

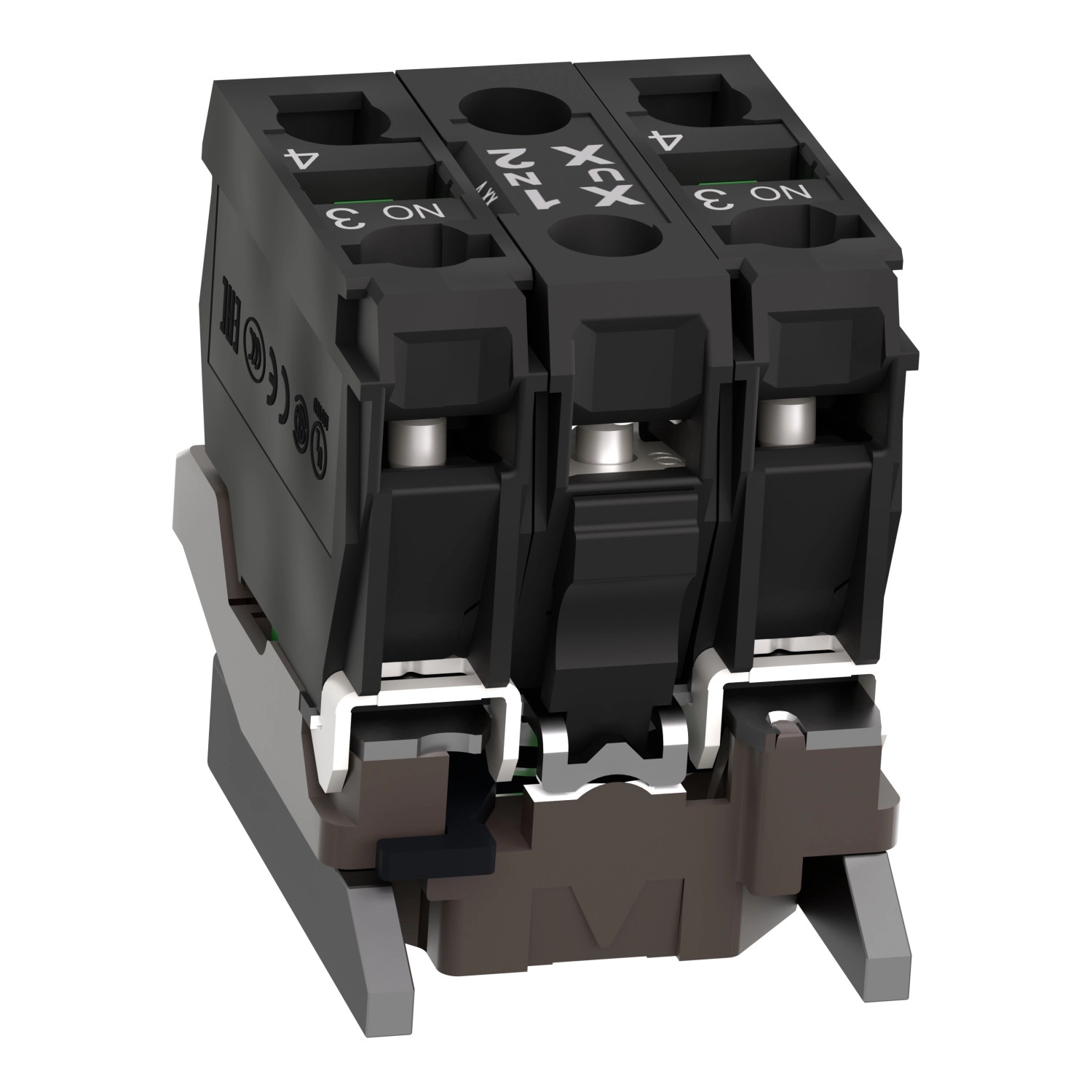

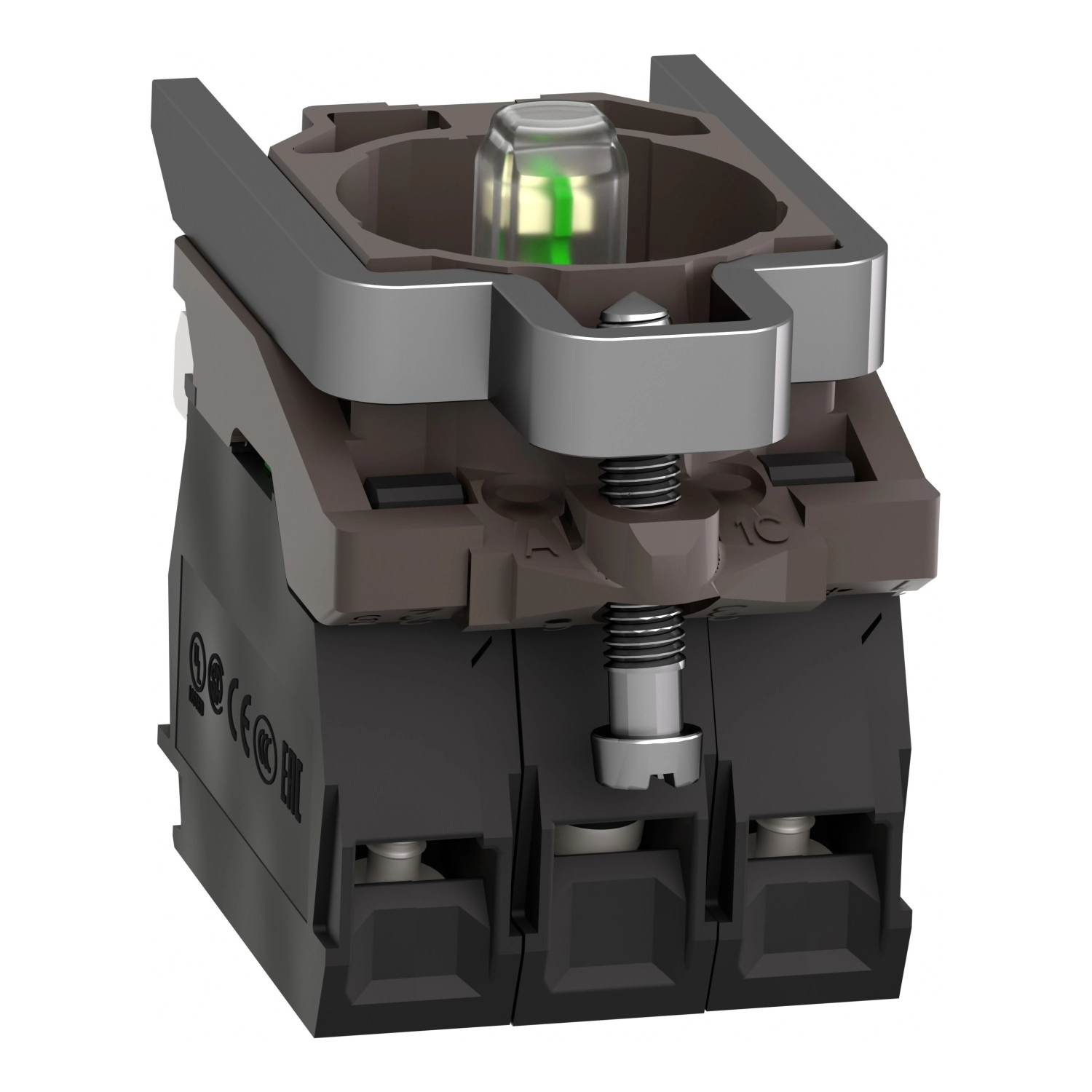

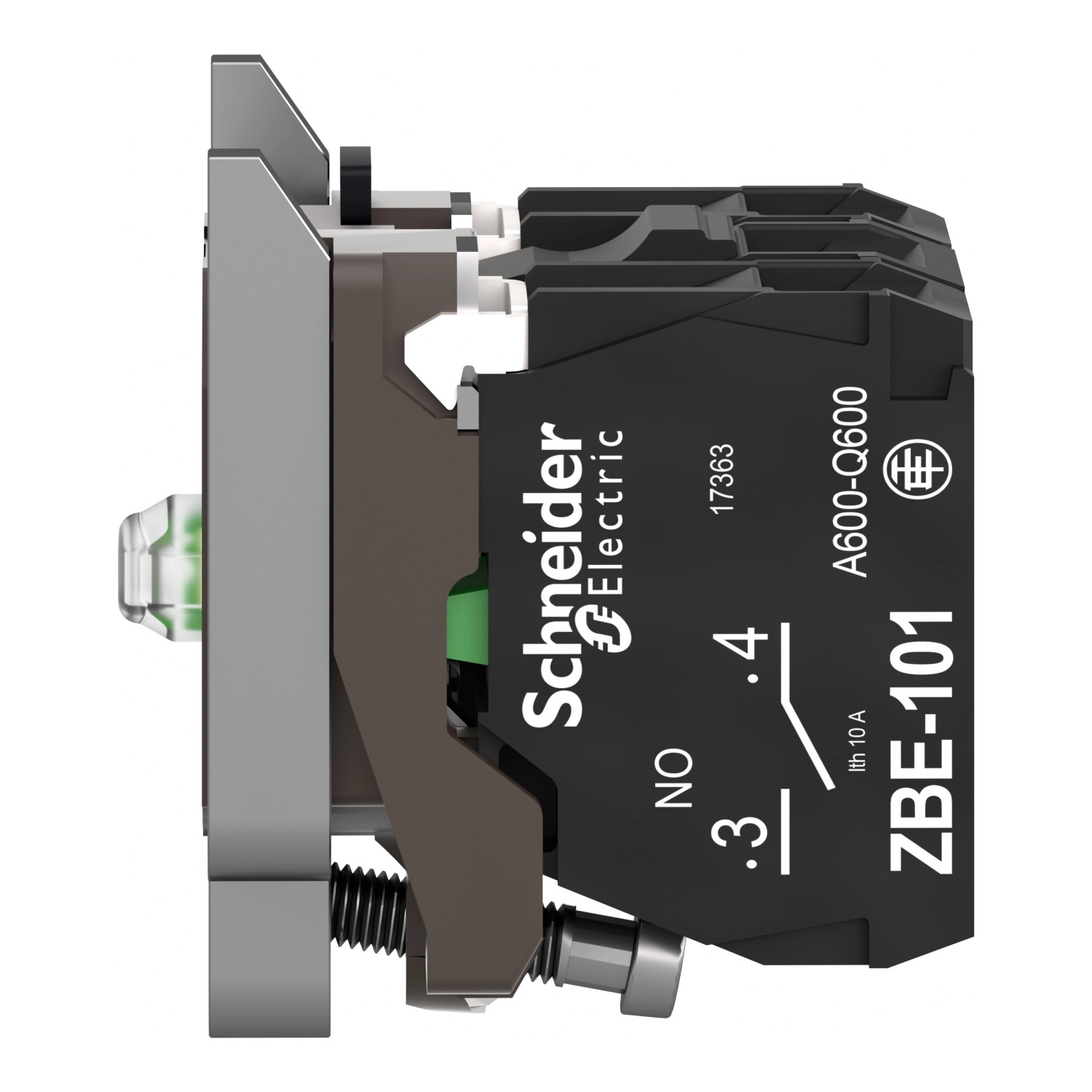

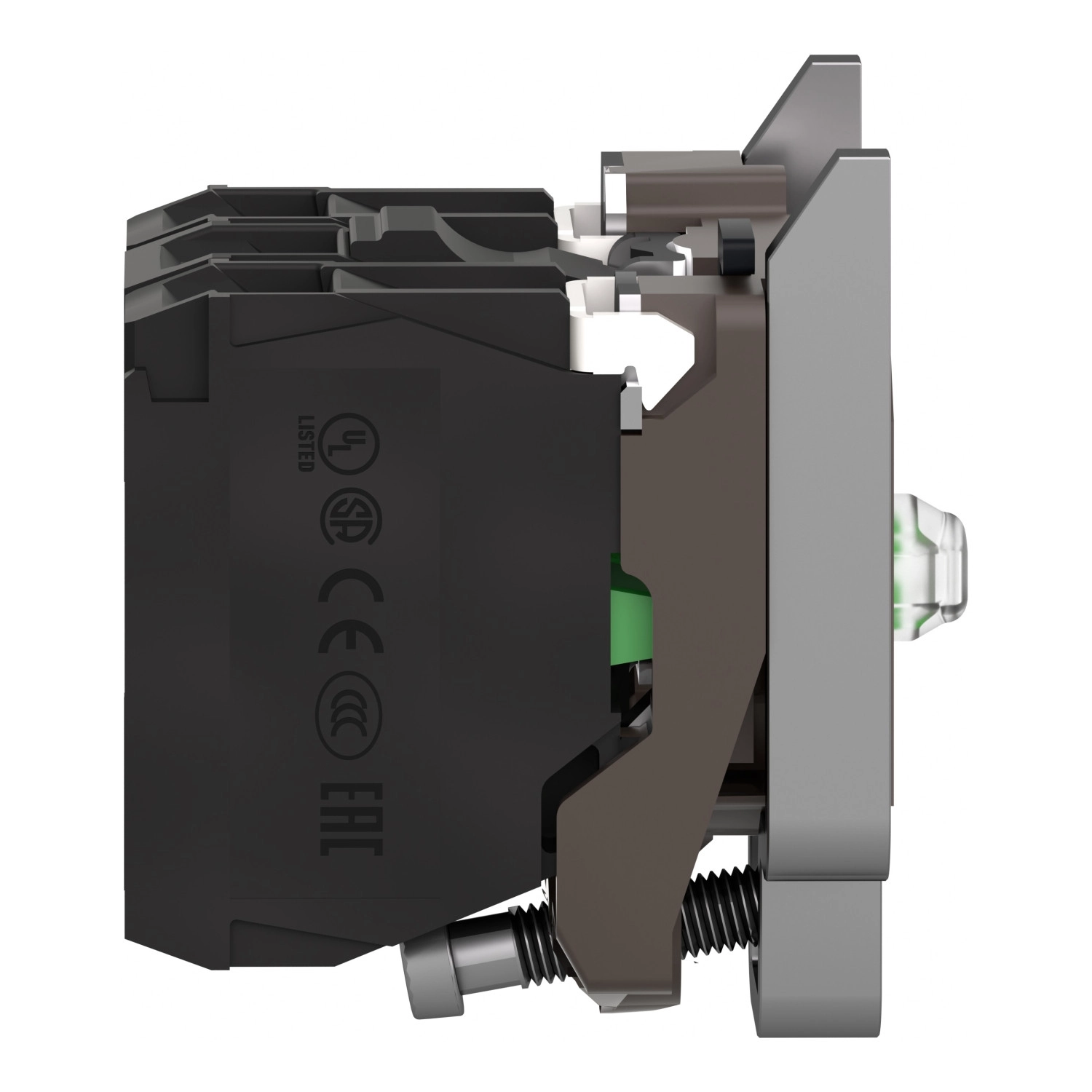

A Schneider Electric Harmony XB4 termékcsaládhoz tartozó ZB4BW0G13 jelzőlámpa és érintkező blokk egy sokoldalú ipari vezérlőelem, amely kitűnő megoldást kínál különböző automatizálási és vezérlési alkalmazásokban. Ez a komplett test/érintkező szerelvény és fényblokk beépített univerzális LED világítással rendelkezik, amely fehér fénnyel világít, így kiváló láthatóságot biztosít különböző ipari környezetekben.
A ZB4BW0G13 két normally open (NO) érintkezővel rendelkezik, amelyek ezüst ötvözet (Ag/Ni) anyagból készültek a kiváló elektromos vezetőképesség és hosszú élettartam érdekében. Az érintkezők slow-break működésűek, ami ideális olyan alkalmazásokban, ahol a kapcsolási tranziens jelenségeket minimalizálni kell. A termék 110...120 V AC, 50/60 Hz tápfeszültséggel működik, és 14 mA áramfelvétellel rendelkezik. Az integrált LED technológia 100,000 óra élettartamot biztosít névleges feszültség és 25°C hőmérséklet mellett, így minimális karbantartást igényel a hosszú távú, megbízható működés során.
A Harmony XB4 sorozatú kapcsolók és jelzőlámpák robusztus kialakításukról ismertek, amit a ZB4BW0G13 modell is bizonyít. A rögzítő gallér Zamak anyagból készül, amely kiváló szilárdságot és korrózióállóságot biztosít. A termék standard fejkialakítással rendelkezik és csavaros kapocsvégekkel szerelhető, amelyek 2 x 1,5 mm² kábeleket fogadhatnak kábelvéggel, vagy 1 x 0,22 mm² kábeleket kábelvég nélkül az IEC 60947-1 szabványnak megfelelően. A meghúzási nyomaték 0,8-1,2 Nm közötti értékre állítható. A csavarfej kialakítása kompatibilis Philips No 1, pozidriv No 1 csavarhúzókkal, valamint 4 mm és 5,5 mm-es lapos csavarhúzókkal is, így a telepítés és karbantartás egyszerűen elvégezhető.
A ZB4BW0G13 számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1 és JIS C8201-1 szabványokat. Számos nemzetközi tanúsítvánnyal is rendelkezik, mint a DNV, UL listed, LROS (Lloyds Register of Shipping), BV és CSA, ami biztosítja a globális megfelelőséget és használhatóságot. A termék villamos jellemzői kiemelkedőek: 600 V névleges szigetelési feszültség (szennyezettségi fok: 3), 6 kV névleges lökőfeszültség-állóság, valamint különböző üzemi áramértékek az alkalmazástól függően, például 3 A 240 V-nál AC-15 besorolással vagy 6 A 120 V-nál AC-15 besorolással. Az elektromos tartósság 1,000,000 ciklus AC-15 alkalmazásokban, ami kiemelkedő megbízhatóságot jelent hosszú távon.
Schneider Electric Harmony XB4 - ZB4BW0G13 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 2NO, 120VAC, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Komplett test/érintkező szerelvény és fényblokk
Rövid készüléknév: ZB4
Rögzítő gallér anyaga: Zamak
Fejkialakítás típusa: Standard
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú nyitás
Csatlakozások - terminálok: Csavaros kapocsvégek, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint, Csavaros kapocsvégek, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Világítás jellemzők
Fényforrás: Univerzális LED
Égőfoglalat: Integrált LED
Fényblokk tápellátás: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 110...120 V AC 50/60 Hz-en
Méretek és szerelési információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
Terminálok leírása ISO n°1: (13-14)NO
Villamos jellemzők
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A patron biztosíték gG típus az IEC 60947-5-1 szerint
Hagyományos szabad levegőben lévő hőáram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint; 6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Jelzési és vezérlési tulajdonságok
Jelzés típusa: Folyamatos
Áramfogyasztás: 14 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Tanúsítványok és megfelelőségek
Szabványok: IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds Register of Shipping), BV, CSA
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses terekkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
