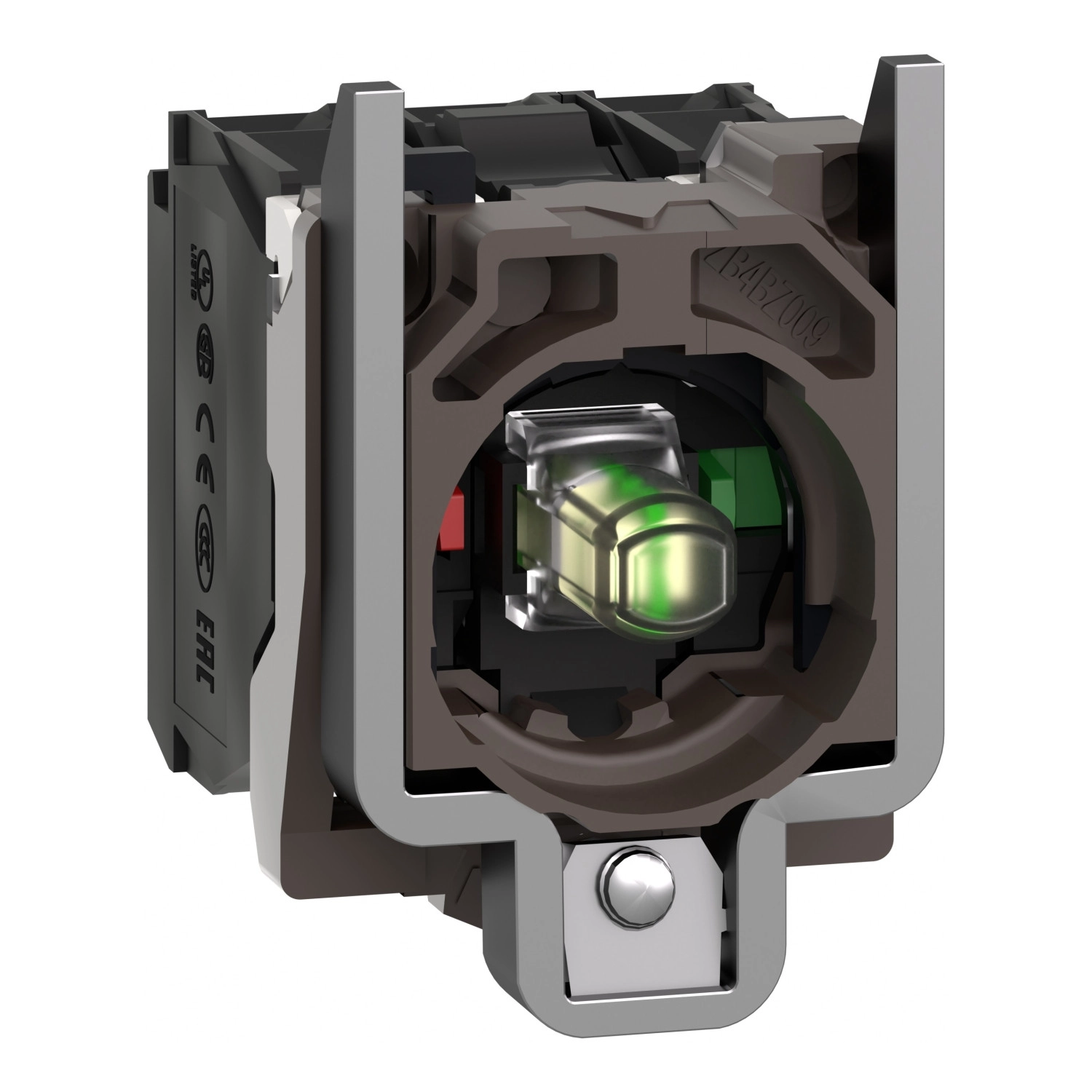

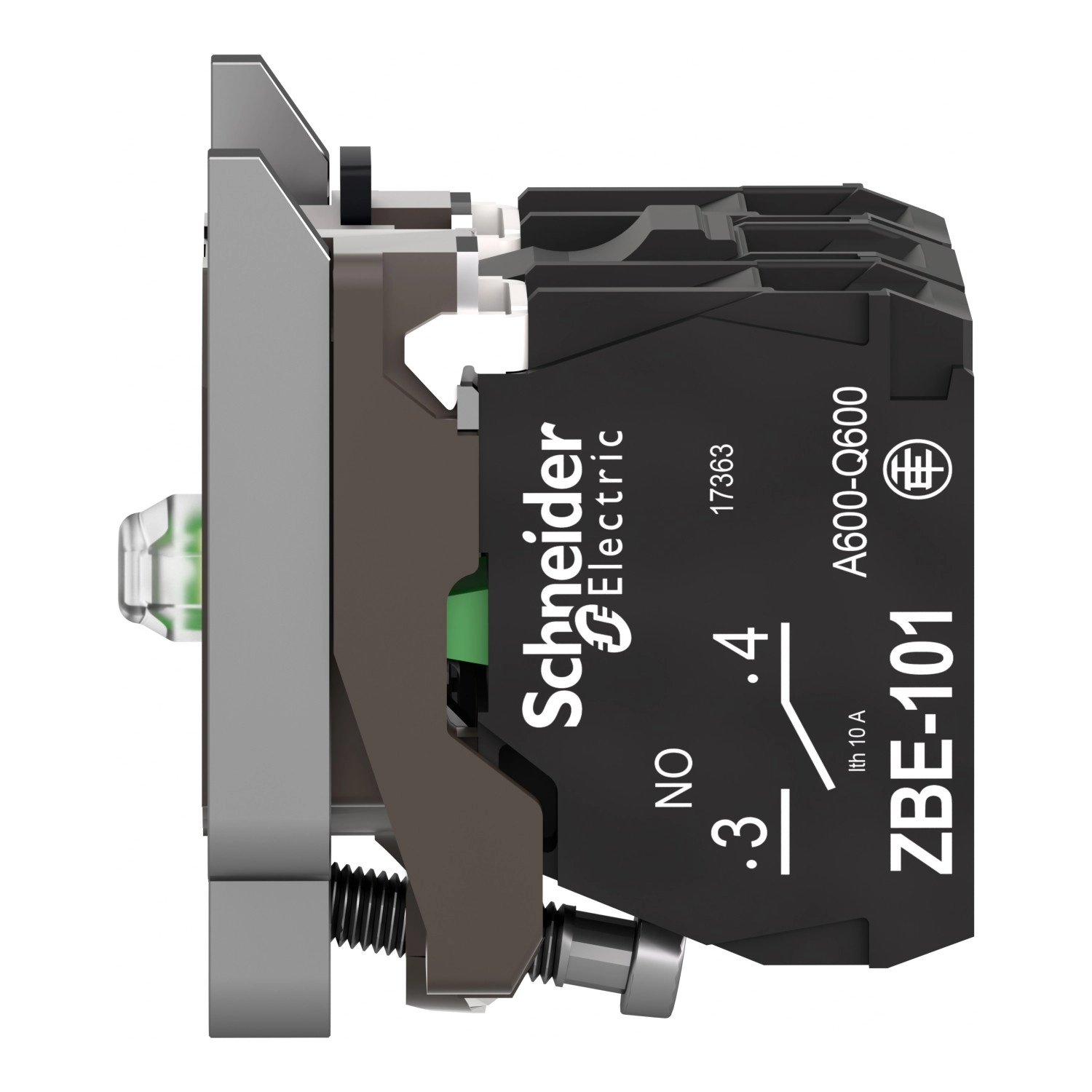

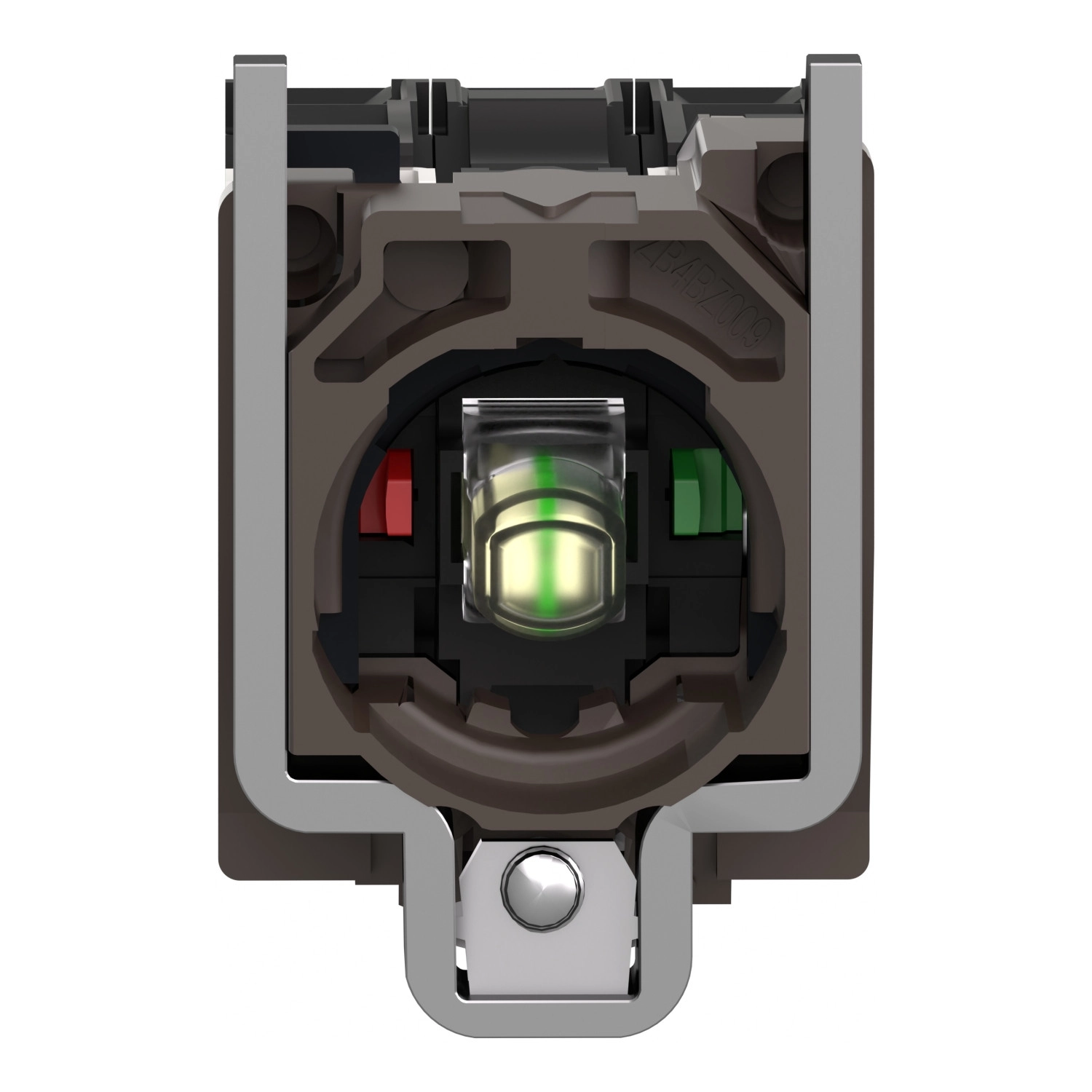

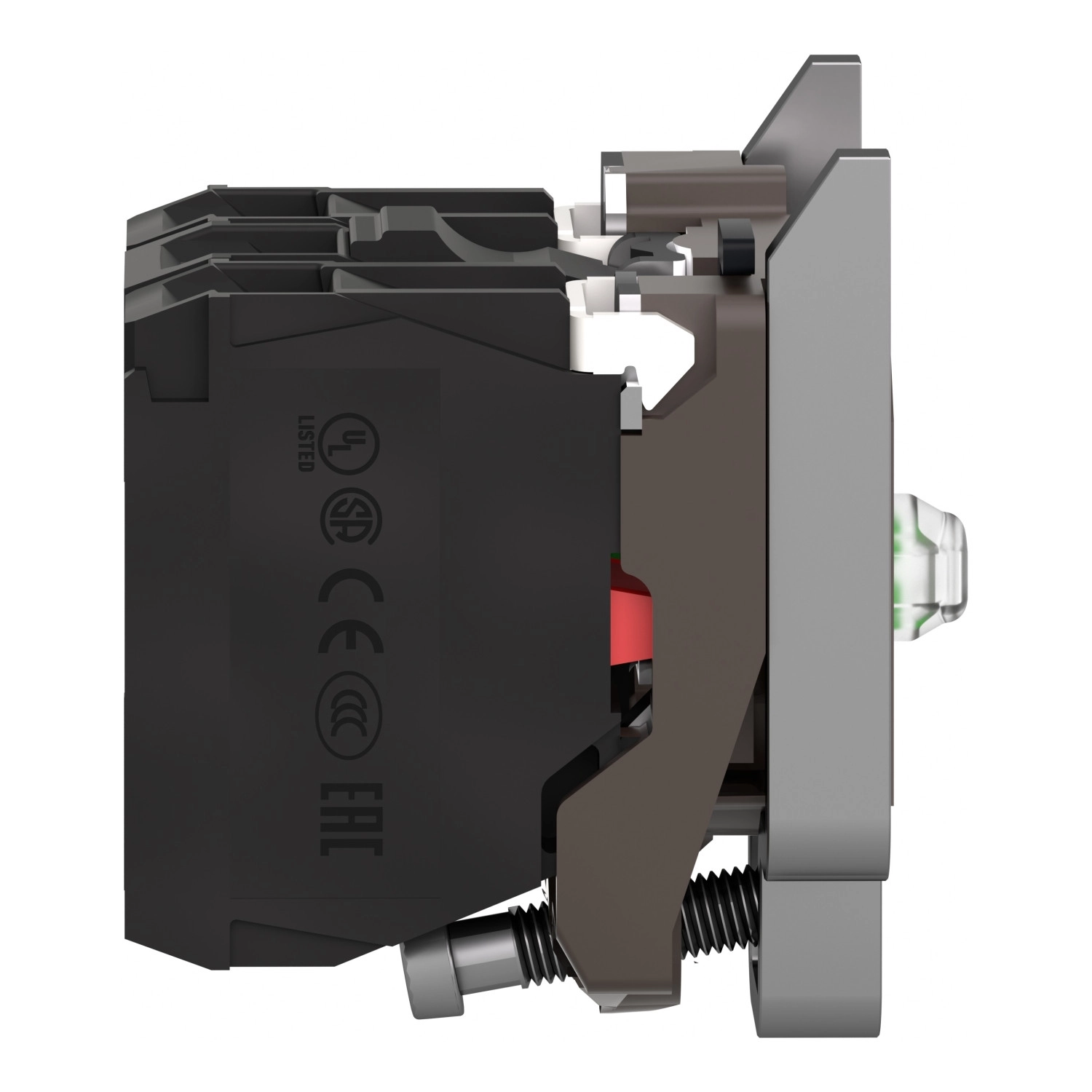

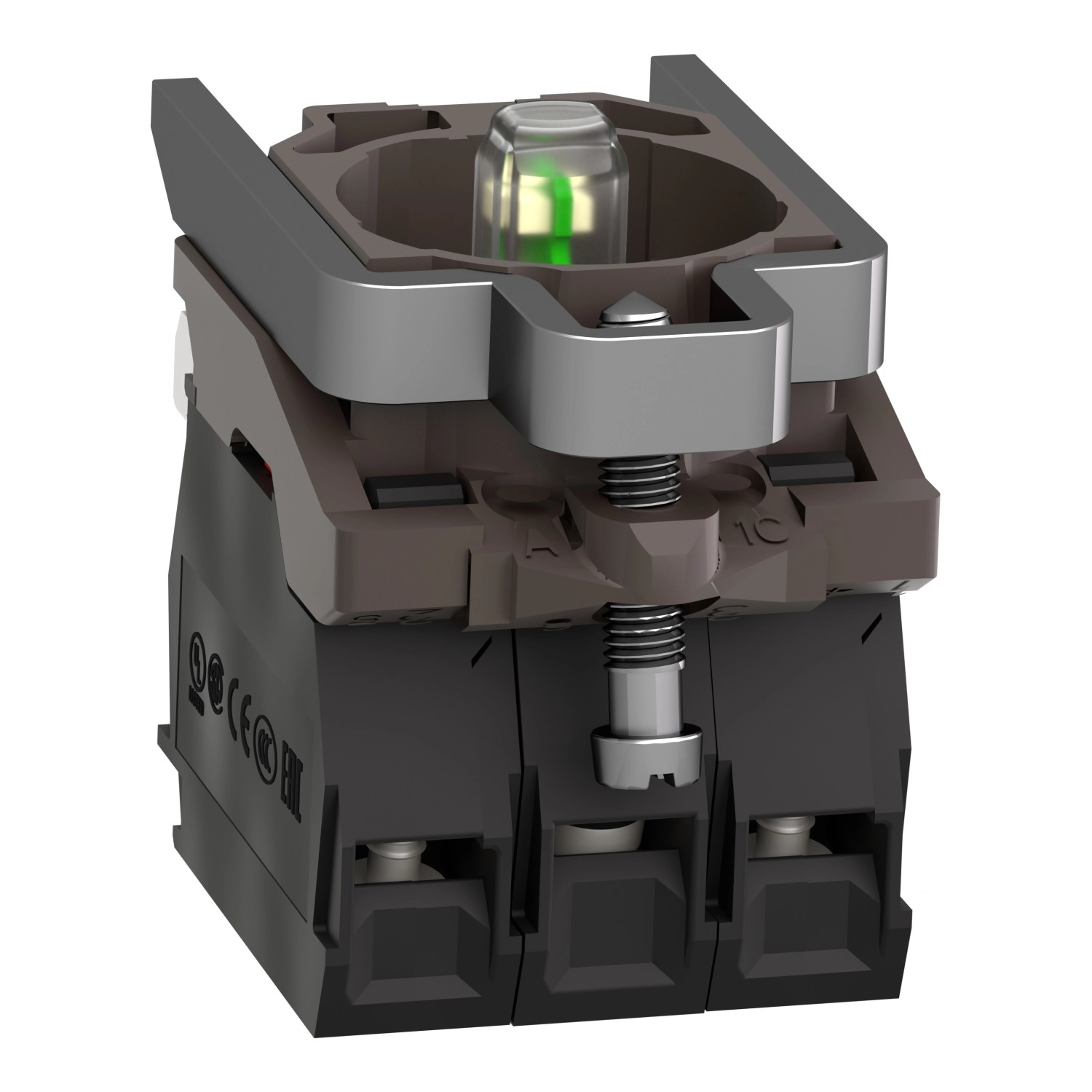

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BW0B15 komplett test/érintkező blokk és fényblokk kiváló minőségű ipari vezérlőeszköz, amely megbízható működést és hosszú élettartamot biztosít az automatizálási és vezérlési alkalmazásokban. Ez a kompakt, mégis strapabíró egység ideális választás olyan környezetekben, ahol fontos a megbízható vizuális visszajelzés és a precíz kapcsolási funkció.
A ZB4BW0B15 modell fém kivitelben készült, amely kimagasló mechanikai ellenállóképességet biztosít. A test rögzítőgallérja Zamak ötvözetből készült, ami kivételes tartósságot és korrózióállóságot garantál ipari környezetben. Az eszköz standard fejkialakítással rendelkezik, és 1NO + 1NC érintkezőösszetétel jellemzi. Az érintkezőknek lassú bontás működési módjuk van, ami pontos és megbízható kapcsolást eredményez. A csatlakozások csavaros kapcsokkal történnek, amelyek lehetővé teszik akár 2 x 1,5 mm² kábelek bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² kábelek bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A ZB4BW0B15 univerzális LED fényforrással van felszerelve, amely integrált LED technológiát használ. A fényblokk tápellátása közvetlen, és fehér színű fényt bocsát ki, ami kiváló láthatóságot biztosít különböző környezetekben. A névleges tápfeszültség 24 V AC/DC 50/60 Hz frekvencián, ami rugalmas integrációt tesz lehetővé különböző rendszerekbe. A működési feszültségtartomány AC esetén 21,6-26,4 V, DC esetén 19,2-30 V, biztosítva a stabil működést akár feszültségingadozás esetén is. Az áramfelvétel mindössze 18 mA, így energiahatékony megoldást kínál.
Az eszköz kiemelkedő műszaki tulajdonságokkal rendelkezik. A működési út 1,5 mm (NC elektromos állapotváltozáskor), 2,6 mm (NO elektromos állapotváltozáskor) és 4,3 mm (teljes út). A működtetési erő 2 N az NC és 2,3 N az NO érintkezők esetében, míg a működtetési nyomaték 0,05 N.m az NO elektromos állapotváltozáskor. A mechanikai tartósság lenyűgöző, 5 millió ciklus, ami hosszú élettartamot biztosít gyakori használat mellett is. Az elektromos tartósság szintén figyelemreméltó, 1 millió ciklus különböző terhelési feltételek mellett, például AC-15, 2 A 230 V-on vagy AC-15, 3 A 120 V-on, <3600 ciklus/óra működési sebességnél, 0,5 terhelési tényező mellett. A termék ezüstötvözet (Ag/Ni) érintkezőanyaggal készül, ami kiváló elektromos vezetőképességet biztosít. A ZB4BW0B15 10 A-es gG típusú olvadóbiztosítékkal rendelkezik rövidzárlat elleni védelemként, és a hagyományos szabad levegőn mért termikus áramerőssége 10 A az IEC 60947-5-1 szabvány szerint. A névleges szigetelési feszültség 600 V (3-as szennyezettségi fok) az IEC 60947-1 szabványnak megfelelően, míg a névleges lökőfeszültség-állóság 6 kV.
Schneider Electric Harmony XB4 - ZB4BW0B15 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 1NO+1NC, 24VAC/DC, fehér műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Teljes test/érintkező szerelvény és fényblokk
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Eladás oszthatatlan mennyiségenként: 1
Fejkialakítás: Standard
Elektromos jellemzők

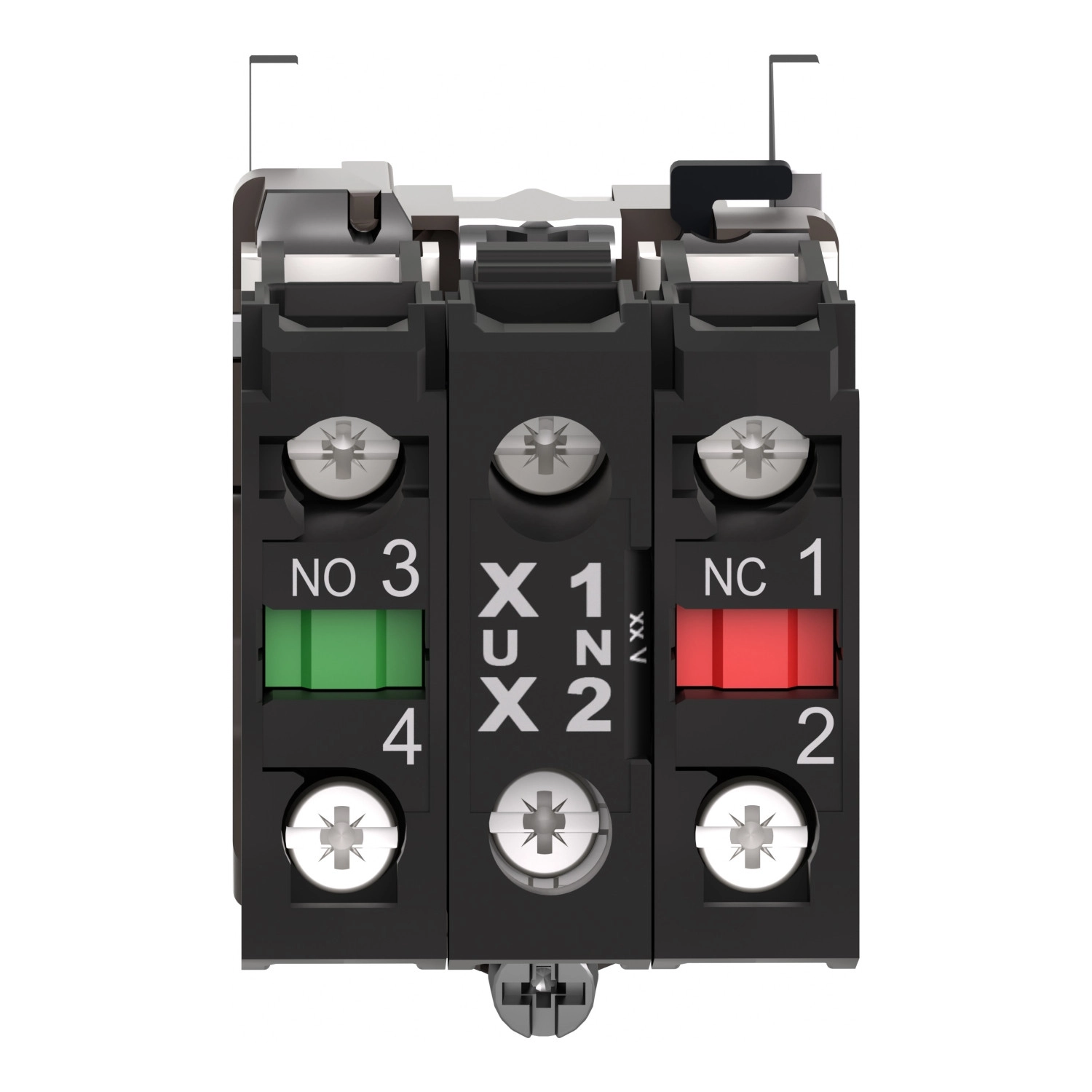

Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkezők működése: Lassú bontás
Csatlakozás - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csatlakozás - kapcsok: Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényblokk tápellátása: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Mechanikai jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
Kapcsok leírása ISO n°1: (11-12)NC
Érintkezők használata: Standard
Pozitív nyitás: Megfelel az IEC 60947-5-1 K mellékletének
Működési út: 1,5 mm (NC elektromos állapotváltozáskor)
Működési út: 2,6 mm (NO elektromos állapotváltozáskor)
Működési út: 4,3 mm (teljes út)
Működtetési erő: 2 N NC elektromos állapotváltozáskor
Működtetési erő: 2,3 N NO elektromos állapotváltozáskor
Működtetési nyomaték: 0,05 N.m NO elektromos állapotváltozáskor
Mechanikai tartósság: 5000000 ciklus
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegőhőmérséklet: -40…70 °C
Üzemi környezeti levegőhőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullámú gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
