A Schneider Electric Harmony XB4 sorozatú ZB4BW0B13 típusú teljes érintkezőblokk és jelzőlámpa egység egy robusztus, megbízható ipari vezérlőelem, amely széles körben alkalmazható különböző automatizálási és vezérlési rendszerekben. Ez a fém kivitelű eszköz univerzális LED fényforrással rendelkezik, amely fehér fényt bocsát ki, és közvetlenül a 24V AC/DC tápfeszültségről működtethető, így rugalmas megoldást kínál különböző ipari környezetben történő alkalmazásokhoz.
A termék kiváló minőségű anyagokból készül, a rögzítő gallér Zamak ötvözetből áll, ami kiemelkedő tartósságot biztosít. A ZB4BW0B13 két NO (alaphelyzetben nyitott) érintkezővel van ellátva, amelyek ezüst ötvözetből (Ag/Ni) készülnek, és slow-break működési karakterisztikával rendelkeznek. A csatlakoztatás csavaros kapcsokkal történik, amelyek képesek legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték befogadására kábelvég-kiképzéssel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték befogadására kábelvég-kiképzés nélkül, az IEC 60947-1 szabványnak megfelelően. A LED fényforrás közvetlenül a készülékbe van integrálva, 24V AC/DC tápfeszültségen, 50/60 Hz frekvencián működik, és fehér színű fényt bocsát ki.
A ZB4BW0B13 műszaki paraméterei lenyűgözőek. A működési erő 2,3 N a NO érintkező elektromos állapotának változásához, a működési nyomaték pedig 0,05 N·m. Az érintkezők névleges üzemi árama az IEC 60947-5-1 szabvány szerint AC-15 kategóriában 240V feszültségen 3A, 120V feszültségen pedig 6A. A DC-13 kategóriában 600V feszültségen 0,1A, 250V feszültségen 0,27A, 125V feszültségen pedig 0,55A. A készülék mechanikai élettartama 5 millió kapcsolási ciklus, míg elektromos élettartama az IEC 60947-5-1 C. melléklete szerint 1 millió ciklus különböző terhelési feltételek mellett. A termék 100.000 órás szolgálati élettartammal rendelkezik névleges feszültségen és 25°C hőmérsékleten. Az üzemi környezeti hőmérséklet-tartomány -40°C-tól +70°C-ig terjed, ami kivételesen széles alkalmazási spektrumot tesz lehetővé extrém körülmények között is. A névleges szigetelési feszültség (Ui) 600V 3-as szennyezettségi fokozaton az IEC 60947-1 szerint, a névleges lökőfeszültség-állóság (Uimp) pedig 6 kV az IEC 60947-1 szabvány szerint.

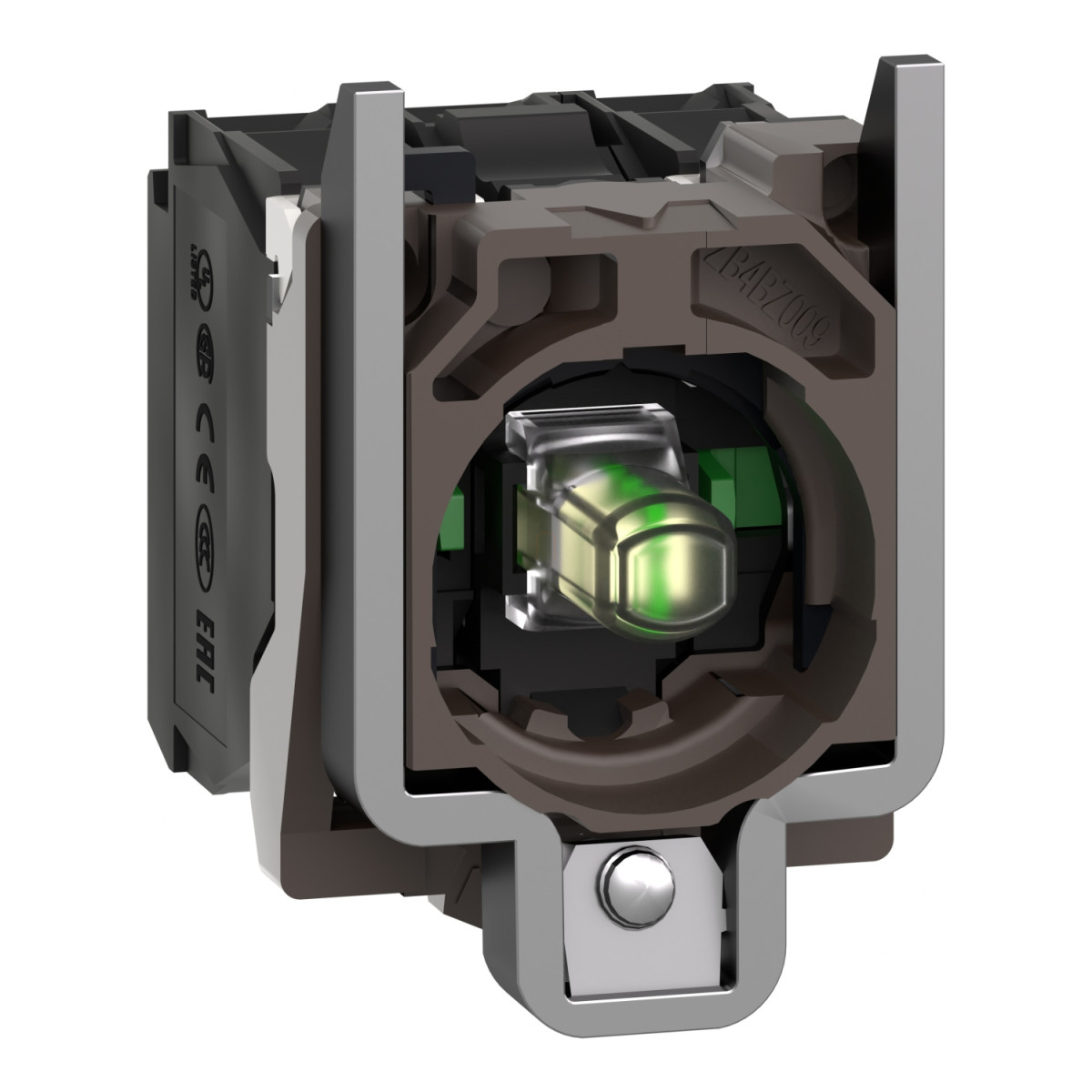

Schneider Electric Harmony XB4 - ZB4BW0B13 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 2NO, 24VAC/DC, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Teljes érintkezőblokk és jelzőlámpa egység
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Értékesítési egység: 1
Fej típus: Standard
Érintkezők típusa és összetétele: 2 NO
Érintkező működés: Lassú-bontás
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Jelzőlámpa betáplálás: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Kiegészítő információk
CAD szerinti szélesség: 30 mm
CAD szerinti magasság: 47 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőáramlású termikus áramerősség: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus feszültségállóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-on, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos és mechanikai tulajdonságok
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, üzemi frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C melléklete szerint
Elektromos megbízhatóság: Λ < 10exp(-6) 5 V-on és 1 mA-en tiszta környezetben az IEC 60947-5-4 szerint
Λ < 10exp(-8) 17 V-on és 5 mA-en tiszta környezetben az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 19,2...30 V DC, 21,6...26,4 V AC
Áramfelvétel: 18 mA
Élettartam: 100000 óra névleges feszültségen és 25 °C-on
Túlfeszültség állóság: 1 kV az IEC 61000-4-5 szerint
Mechanikai élettartam: 5000000 ciklus
Működési út: 2,6 mm (NO érintkező elektromos állapotváltozáshoz)
4,3 mm (teljes út)
Működési erő: 2,3 N NO elektromos állapotváltozáshoz
Működési nyomaték: 0,05 N.m NO elektromos állapotváltozáshoz
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listázott, LROS (Lloyds shipping register), BV, CSA
