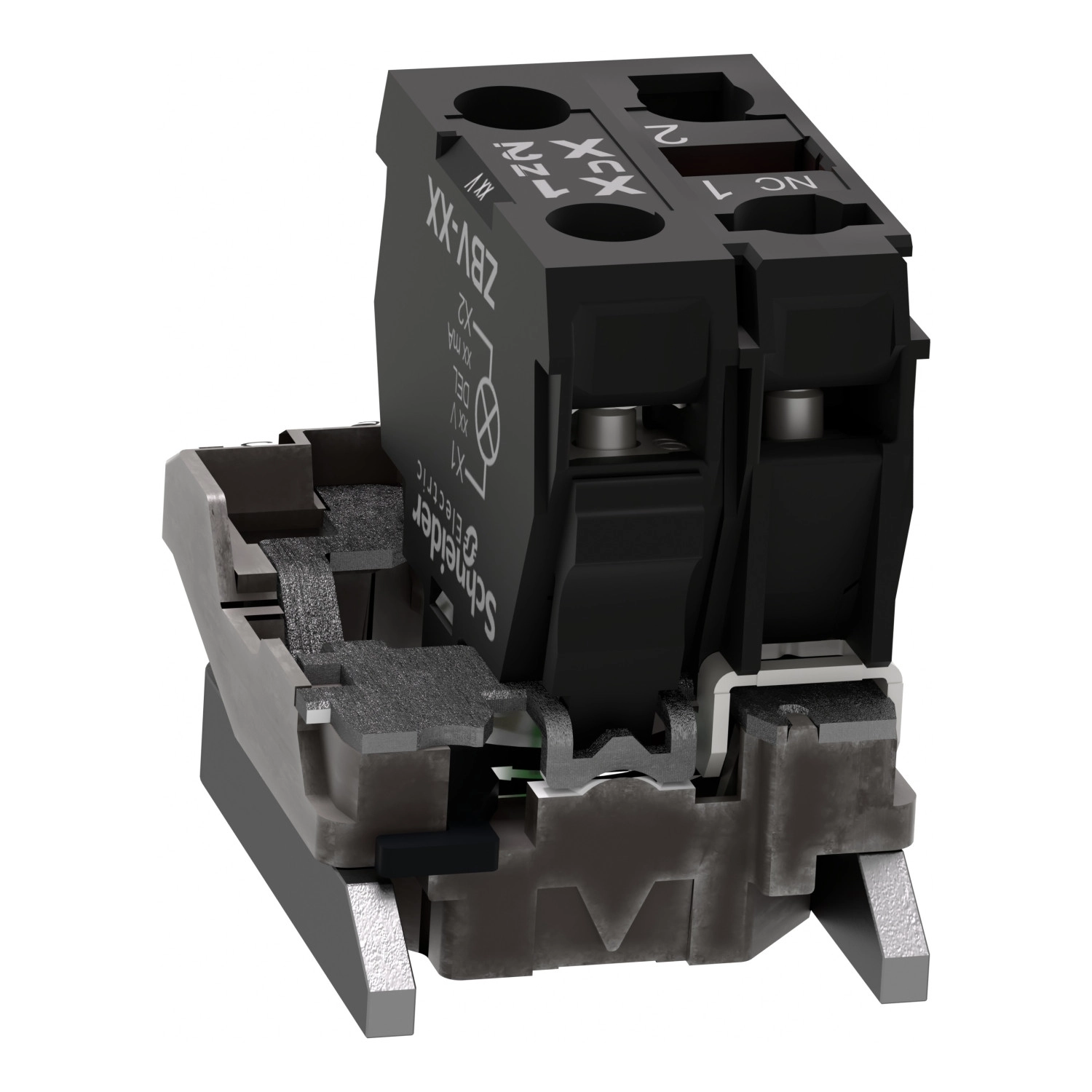

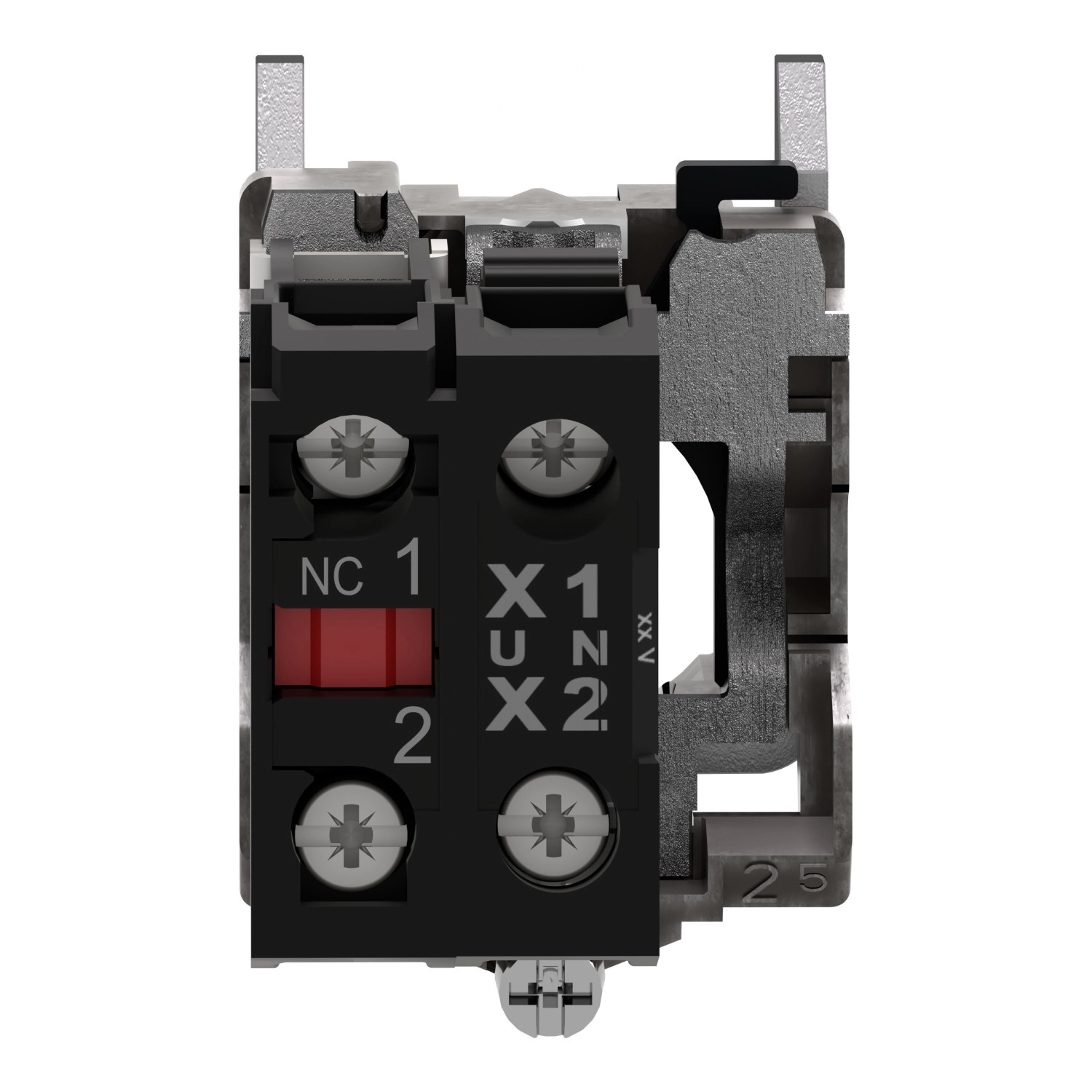

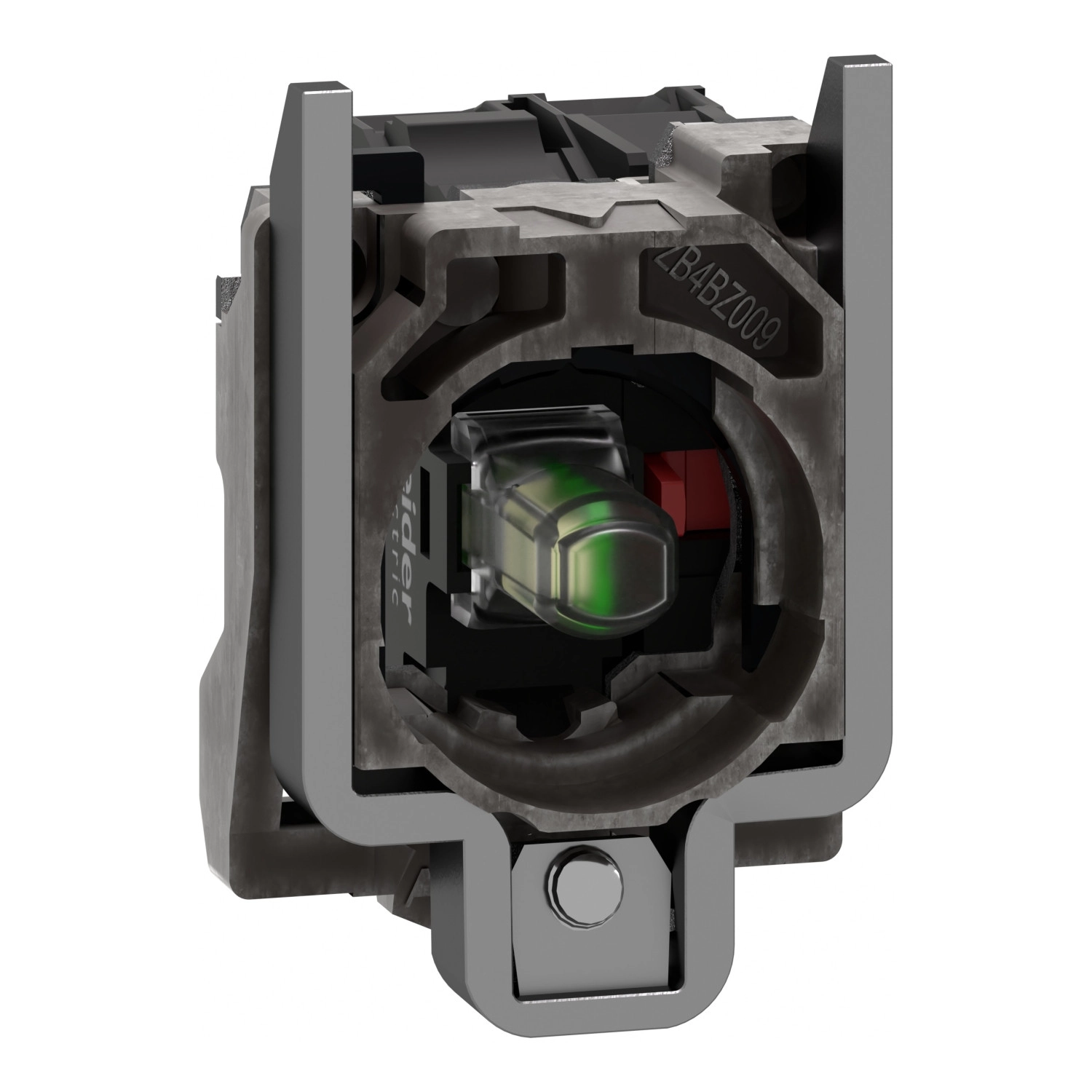

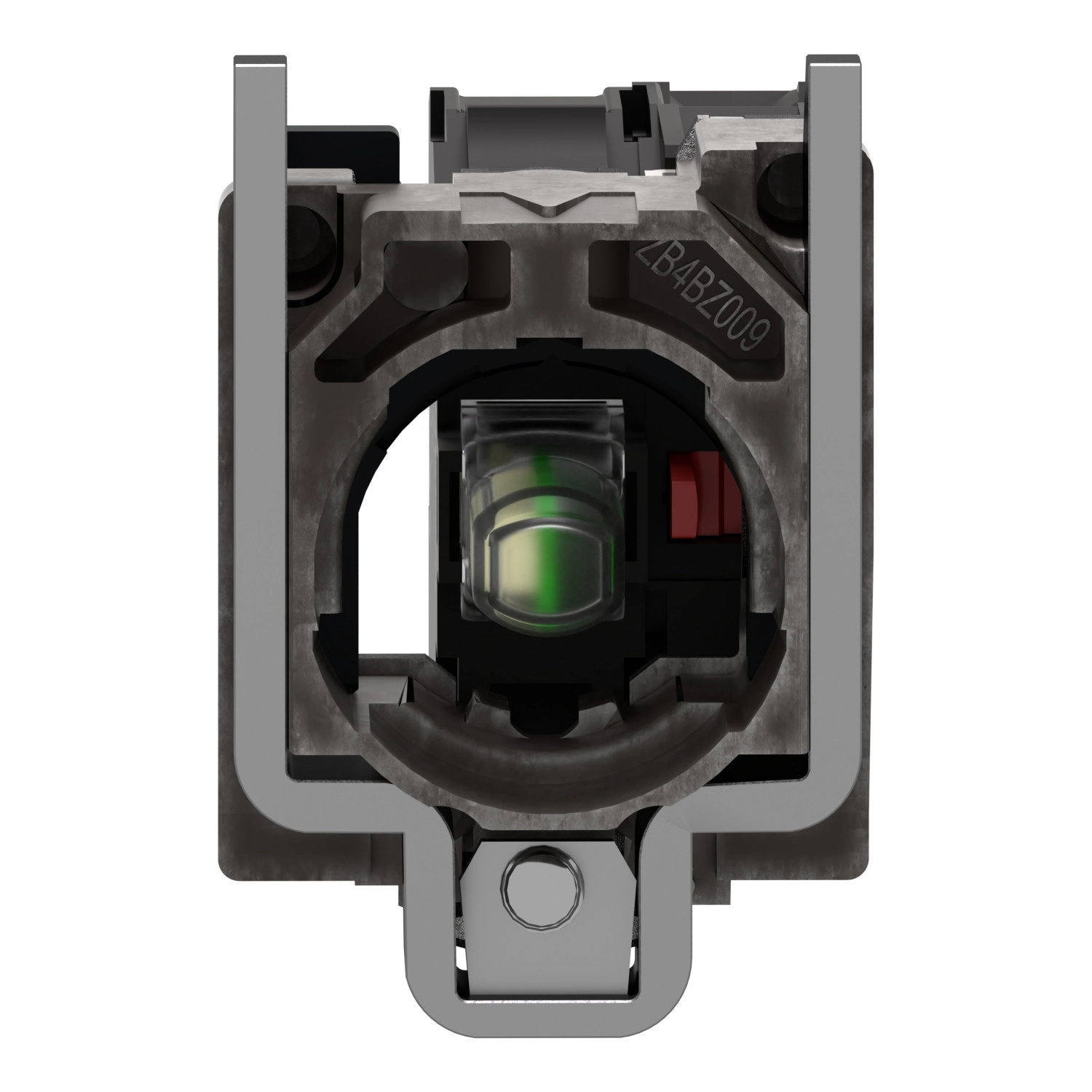

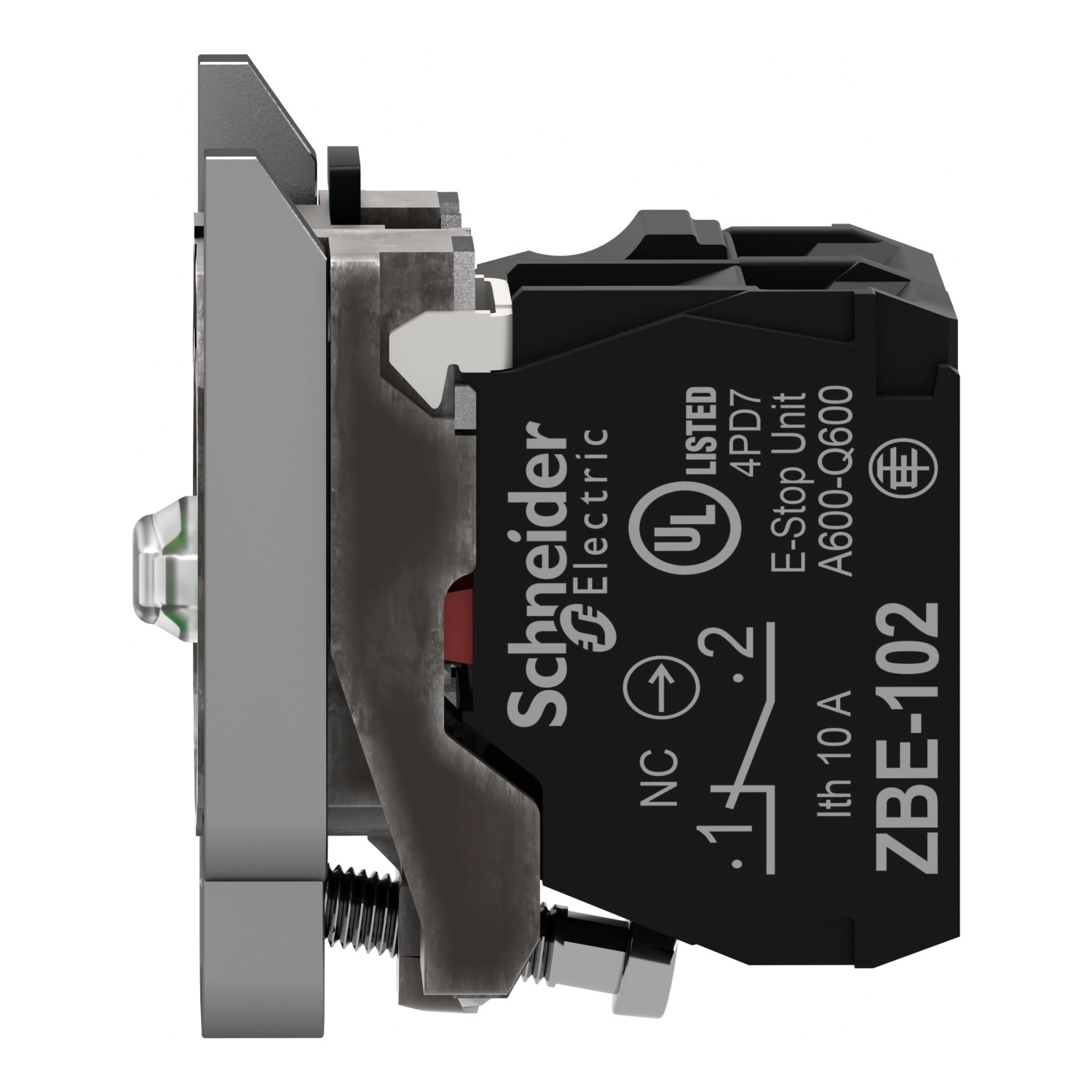

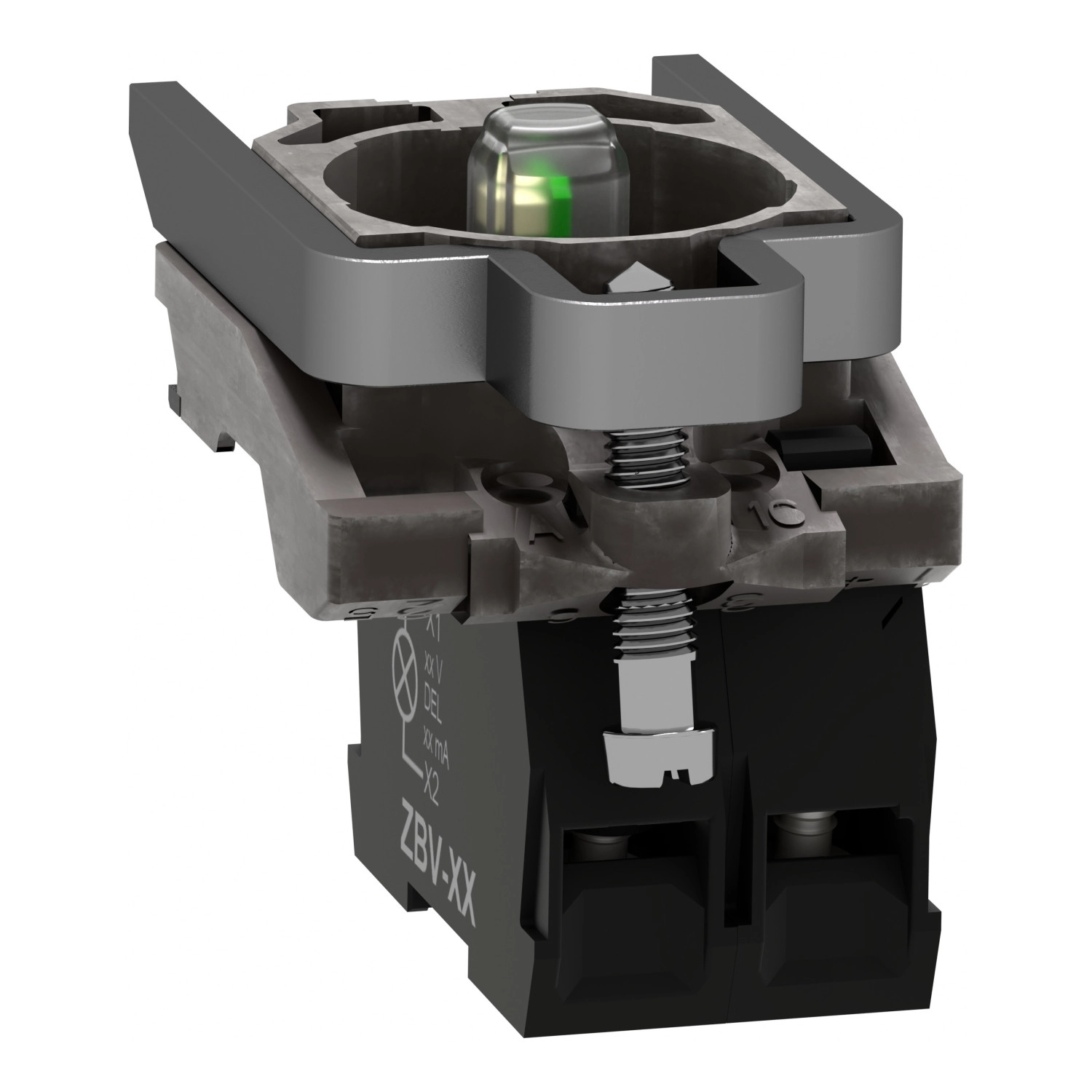

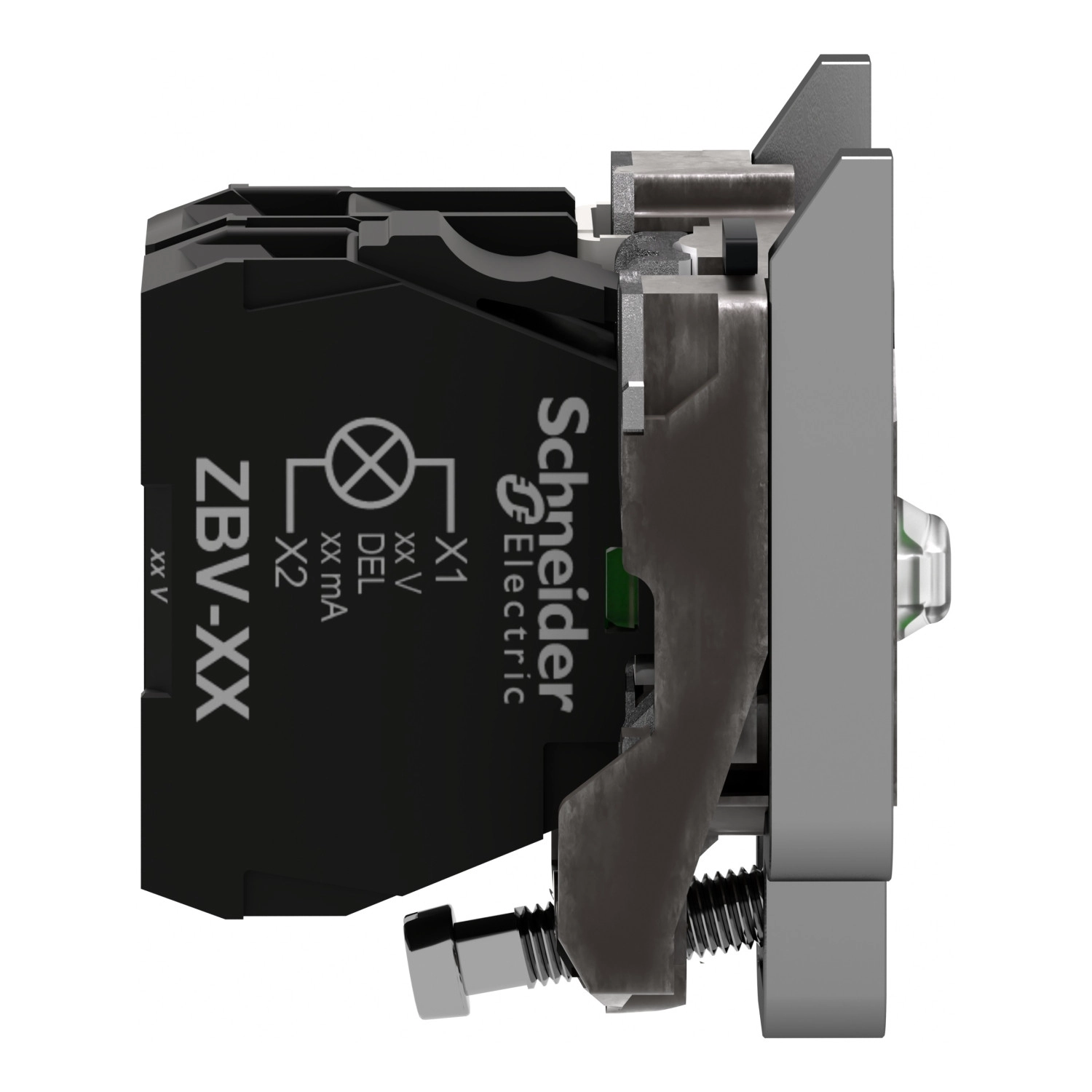

A Schneider Electric Harmony XB4 termékcsalád ZB4BW0B12 típusú komplett érintkező blokkja egy prémium minőségű kapcsolóelem, amely univerzális LED-es jelzőlámpával és test rögzítő gallérral van ellátva. Ez a 24 voltos tápfeszültségű, 1NC érintkezős modell ipari automatizálási rendszerek tökéletes komponense, ahol megbízható és tartós működés szükséges.
A ZB4BW0B12 jelzőlámpa és érintkező blokk egyedi konstrukciója egyesíti a robosztus kialakítást a praktikus funkciókkal. A test rögzítő gallér Zamak anyagból készül, ami kiváló szilárdságot és tartósságot biztosít. A fehér színű univerzális LED fényforrás közvetlen fényblokk ellátással működik, és integrált LED technológiával rendelkezik, amely 100 000 órás élettartamot garantál 25°C-os üzemi hőmérsékleten. Az egység csavarkötésű sorkapcsokkal van ellátva, és kompatibilis <= 2 x 1,5 mm² keresztmetszetű kábelekkel (kábelvéggel) vagy >= 1 x 0,22 mm² keresztmetszetű kábelekkel (kábelvég nélkül) az IEC 60947-1 szabványnak megfelelően.
A ZB4BW0B12 műszaki paraméterei kiemelkedőek. Az 1NC (nyugalmi záróérintkező) lassú bontású működést biztosít, és az IEC 60947-5-1 K melléklete szerint pozitív nyitással rendelkezik. Az érintkező működési útja 1,5 mm az NC állapot elektromos változásához, míg a teljes út 4,3 mm. Az érintkező működtetéséhez 2 N erő szükséges, és az egység lenyűgöző, 5 000 000 ciklusos mechanikai élettartammal bír. Az elektromos élettartam is figyelemre méltó: 1 000 000 ciklus különböző terhelési feltételek mellett. A sorkapocs meghúzási nyomatéka 0,8-1,2 Nm az IEC 60947-1 szerint. A csavarfej alakja többféle csavarhúzóval is kompatibilis, beleértve a kereszthornyú, pozidriv és lapos változatokat is. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek.
A ZB4BW0B12 elektromos paraméterek széles skálájával rendelkezik, beleértve a 10 A-es rövidzárlat-védelmet, 10 A-es hagyományos szabad levegős hőáramot, 600 V-os névleges szigetelési feszültséget (3-as szennyezettségi fok mellett), és 6 kV-os névleges lökőfeszültség-állóságot. A modell különböző névleges üzemi áramokkal rendelkezik különféle feszültségszinteken és terhelési kategóriákban, például 3 A 240 V-on vagy 6 A 120 V-on AC-15 kategóriában. Az eszköz kiváló elektromos megbízhatóságot kínál tiszta környezetben: Λ < 10exp(-6) 5 V és 1 mA esetén, illetve Λ < 10exp(-8) 17 V és 5 mA esetén, az IEC 60947-5-4 szabványnak megfelelően. A tápfeszültség határai: 19,2-30 V DC vagy 21,6-26,4 V AC. Az áramfelvétel 18 mA.
ZB4BW0B12 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett test/érintkező szerelvény és fényblokk
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Fejkialakítás: Standard
Érintkezők
Érintkezők típusa és összetétele: 1 NC
Érintkező működés: Lassú bontású
Csatlakozás - sorkapcsok: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros sorkapocs, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Érintkezőanyag: Ezüst ötvözet (Ag/Ni)
Világítás
Fényforrás: Univerzális LED
Izzófoglalat: Integrált LED
Fényblokk tápellátás: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz-en
Működési paraméterek
Pozitív nyitás: Az IEC 60947-5-1 K melléklete szerint
Működési út: 1,5 mm (NC elektromos állapot változása)
4,3 mm (teljes út)
Működési erő: 2 N NC elektromos állapot változásakor
Mechanikai élettartam: 5000000 ciklus
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Elektromos jellemzők
Rövidzárlat védelem: 10 A gG típusú olvadóbiztosító az IEC 60947-5-1 szerint
Konvencionális szabad levegős termikus áram: 10 A az IEC 60947-5-1 szerint
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-on, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-on, AC-15, A600 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-on, <3600 ciklus/óra működési sebesség, 0,5 terhelési tényező
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-2-6 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-2-6 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
Méretek
CAD szélesség: 30 mm
CAD magasság: 47 mm
