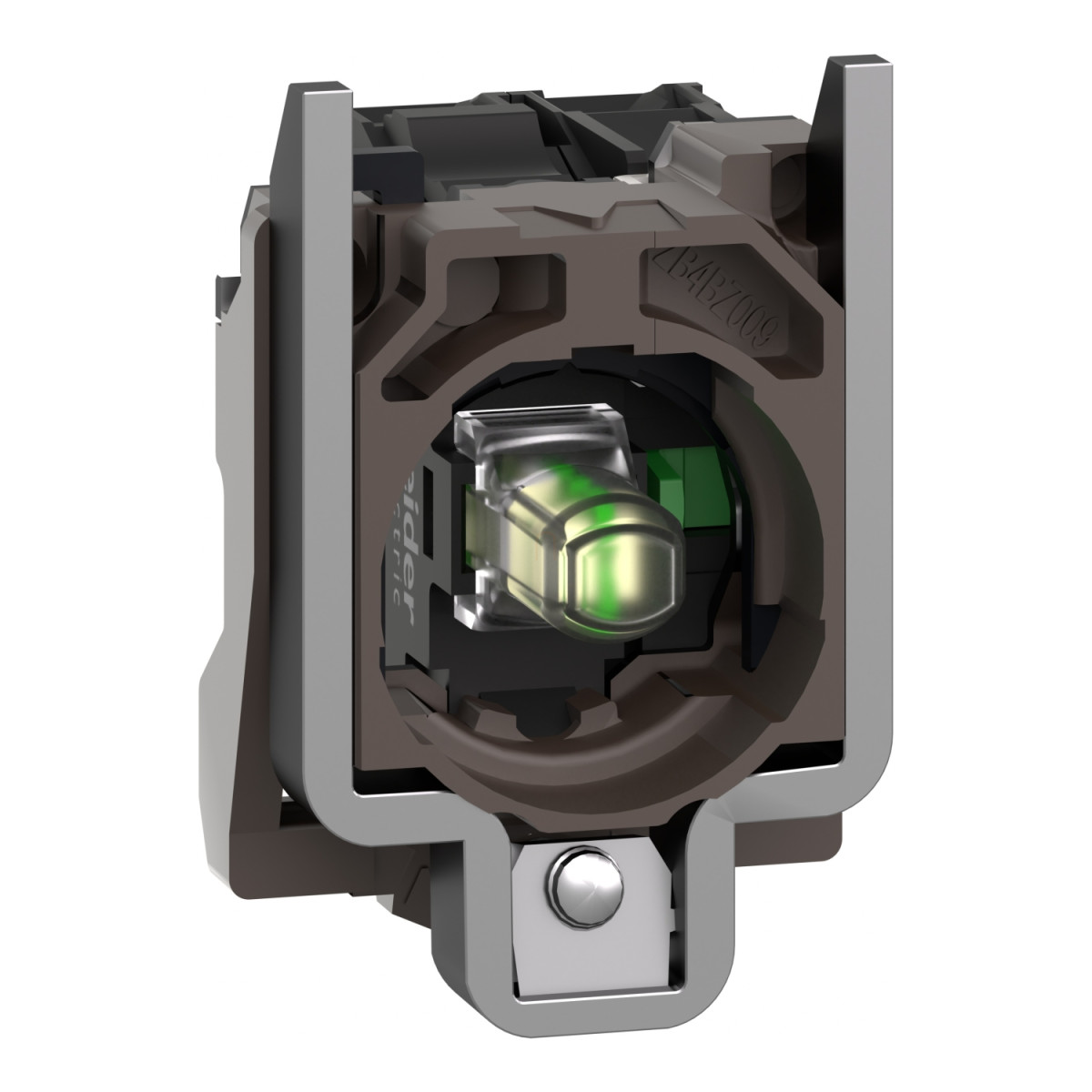

A Schneider Electric Harmony XB4 termékcsalád ZB4BW0B11 típusú komplett test/érintkező szerelvénye és fényblokk egysége egy nagy teljesítményű ipari vezérlőelem, amely megbízható működést biztosít a legigényesebb környezetben is. Ez a kivitelezés fém házas kialakítású, univerzális LED világítással rendelkezik, amely fehér fényt bocsát ki, így kiváló láthatóságot biztosít bármilyen fényviszonyok között.
A ZB4BW0B11 modell egy záró (1 NO) érintkezővel rendelkezik, amely lassan nyitó (slow-break) működésű, ezáltal kiemelkedő kapcsolási biztonságot nyújt. A termék 24V AC/DC tápfeszültségről működik 50/60 Hz frekvencián. A rögzítő gallér anyaga Zamak, mely kiemelkedő tartósságot és kopásállóságot biztosít. A csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezeték bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezeték bekötését kábelvég nélkül, az IEC 60947-1 szabványnak megfelelően.
A ZB4BW0B11 műszaki paraméterei rendkívül lenyűgözőek. Az univerzális LED fényforrás 100000 órás élettartammal rendelkezik névleges feszültség és 25°C mellett, ami hosszú távon költséghatékony megoldást jelent. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. Az egység névleges szigetelési feszültsége 600V (3-as szennyezettségi fok mellett), névleges lökőfeszültség-állósága pedig 6 kV az IEC 60947-1 szabványnak megfelelően. A kapcsoló mechanikai élettartama rendkívül hosszú, akár 5000000 kapcsolási ciklus, elektromos élettartama pedig 1000000 ciklus különböző terhelési feltételek mellett, az IEC 60947-5-1 szabvány C függeléke szerint.
A termék kiválóan alkalmazható ipari környezetben, különösen vezérlőpaneleken, gépek irányítópultjain, ahol fontos a megbízható működés és a jól látható visszajelzés. A 10A-es konvencionális hőáram és a különböző üzemi áramértékek különböző alkalmazási körülmények között (AC-15, DC-13) lehetővé teszik a sokoldalú felhasználást. A terméket széles körű nemzetközi tanúsítványok jellemzik, beleértve az IEC, CSA, UL, JIS szabványoknak való megfelelést, valamint rendelkezik DNV, UL, LROS, BV, CSA tanúsítványokkal is. Kiváló ellenállóképességgel bír rezgéssel (5 gn 2-500 Hz frekvenciatartományban) és ütéssel szemben (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig félszinusz hullám gyorsulás esetén). Ellenállóképes továbbá elektromágneses zavarokkal, elektrosztatikus kisülésekkel és gyors tranziensekkel szemben is, ami tovább növeli a megbízhatóságát a legzordabb ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BW0B11 -fém jelzőlámpa és érintkező blokk rögzítő aljzattal, LED-es, 1NO, 24VAC/DC, fehér műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Komplett test/érintkező szerelvény és fényblokk
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Eladás oszthatatlan mennyiségenként: 1
Fej típusa: Standard
Érintkező típus és összetétel: 1 NO
Érintkező működtetése: Lassú nyitás
Csatlakozások és fényforrás
Csatlakozások - kapcsok: Csavaros szorító kapcsok, <= 2 x 1,5 mm² kábelvéggel az IEC 60947-1 szerint
Csavaros szorító kapcsok, >= 1 x 0,22 mm² kábelvég nélkül az IEC 60947-1 szerint
Fényforrás: Univerzális LED
Izzó foglalat: Integrált LED
Fényblokk tápellátása: Közvetlen
Fényforrás színe: Fehér
Névleges tápfeszültség: 24 V AC/DC 50/60 Hz
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
Kapcsok leírása ISO n°1: (13-14)NO
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat-védelem: 10 A gG típusú olvadóbiztosíték az IEC 60947-5-1 szerint
Konvencionális szabad levegőben termikus áram: 10 A az IEC 60947-5-1 szerint
Villamos paraméterek
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 240 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
6 A 120 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
0,1 A 600 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,27 A 250 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
0,55 A 125 V-nál, DC-13, Q600 az IEC 60947-5-1 szerint
1,2 A 600 V-nál, AC-15, A600 az IEC 60947-5-1 szerint
Élettartam és mechanikai adatok
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15, 2 A 230 V-nál, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Működési úthossz: 2,6 mm (NO elektromos állapot változás)
4,3 mm (teljes úthossz)
Működtetési erő: 2,3 N NO elektromos állapot változáskor
Működtetési nyomaték: 0,05 N.m NO elektromos állapot változáskor
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
