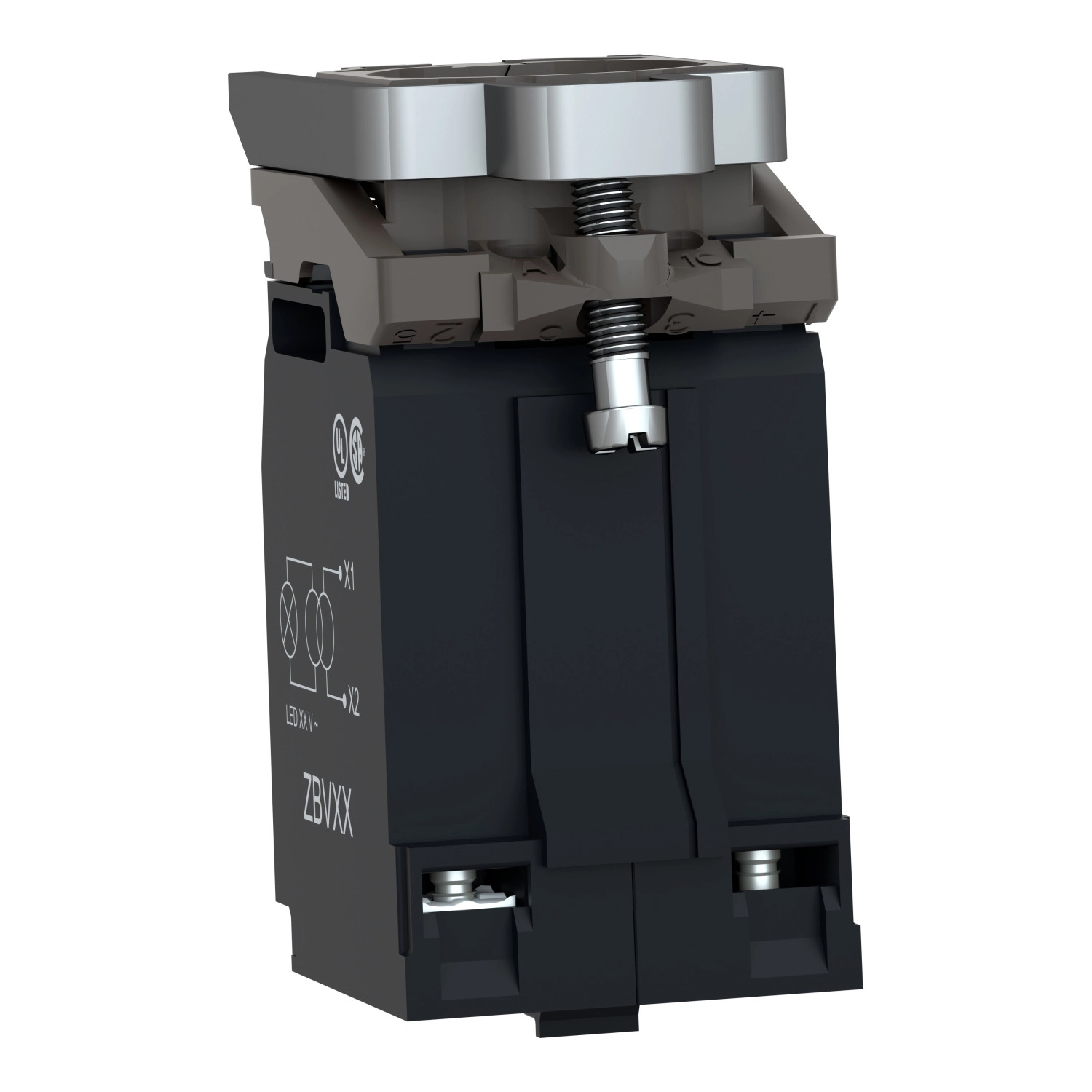

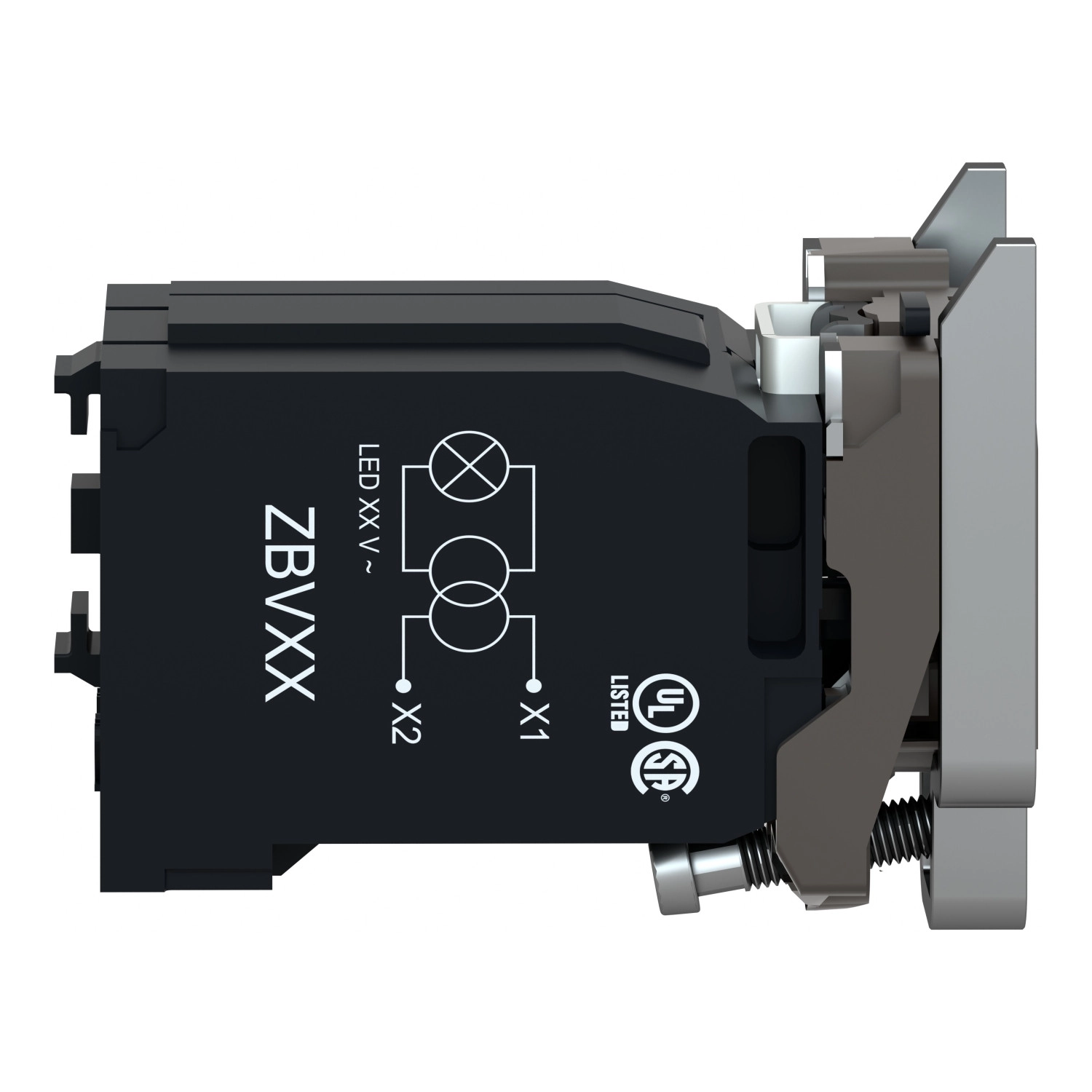

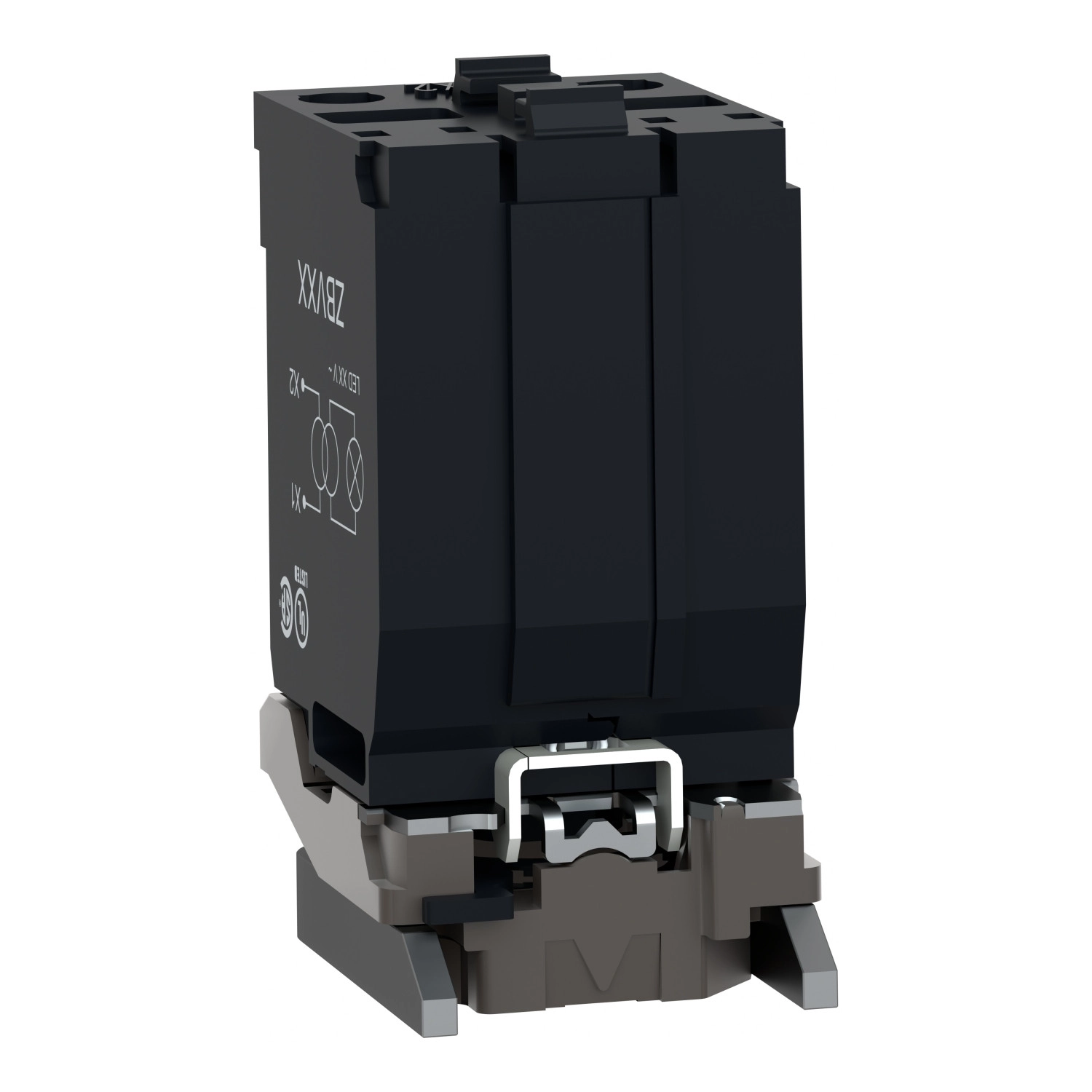

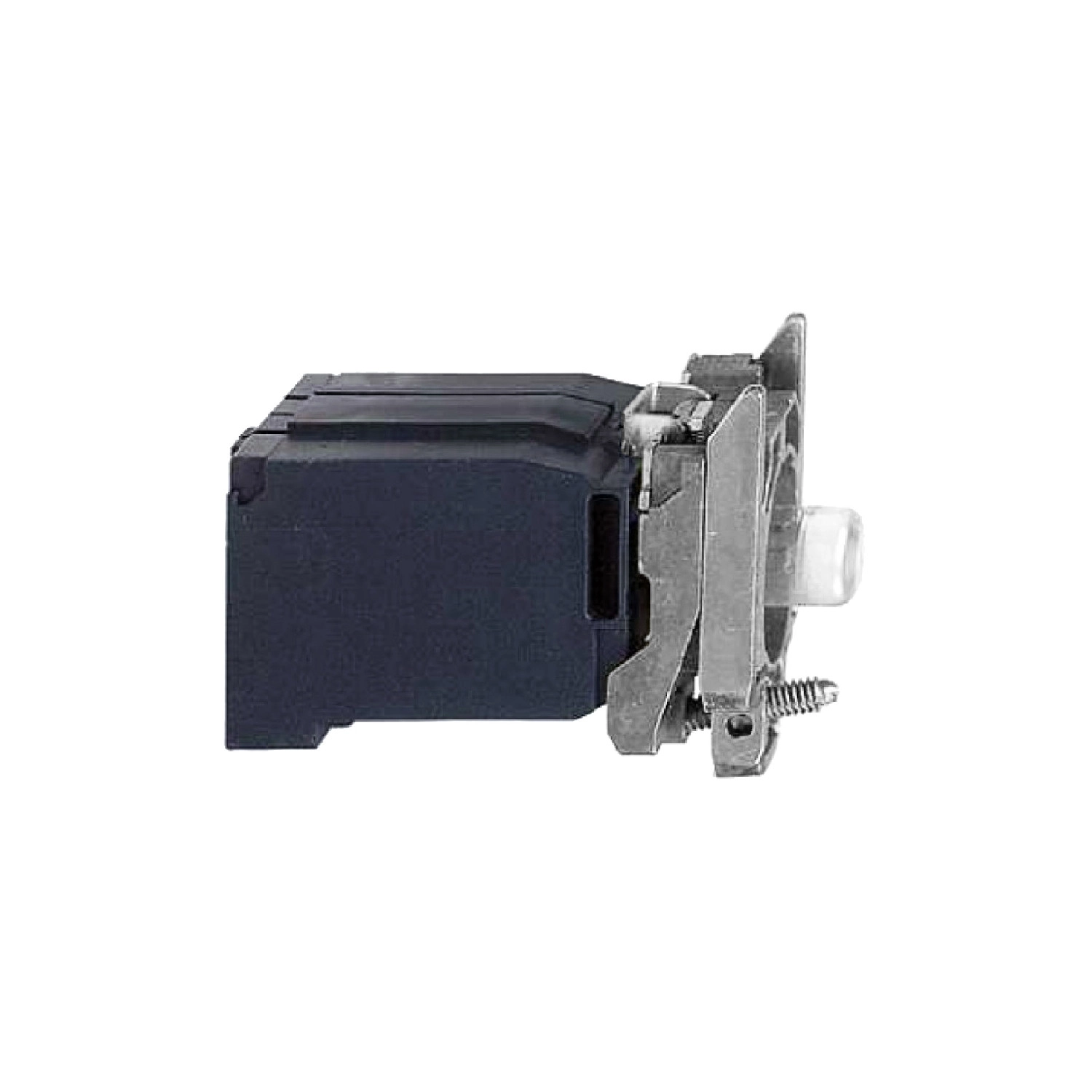

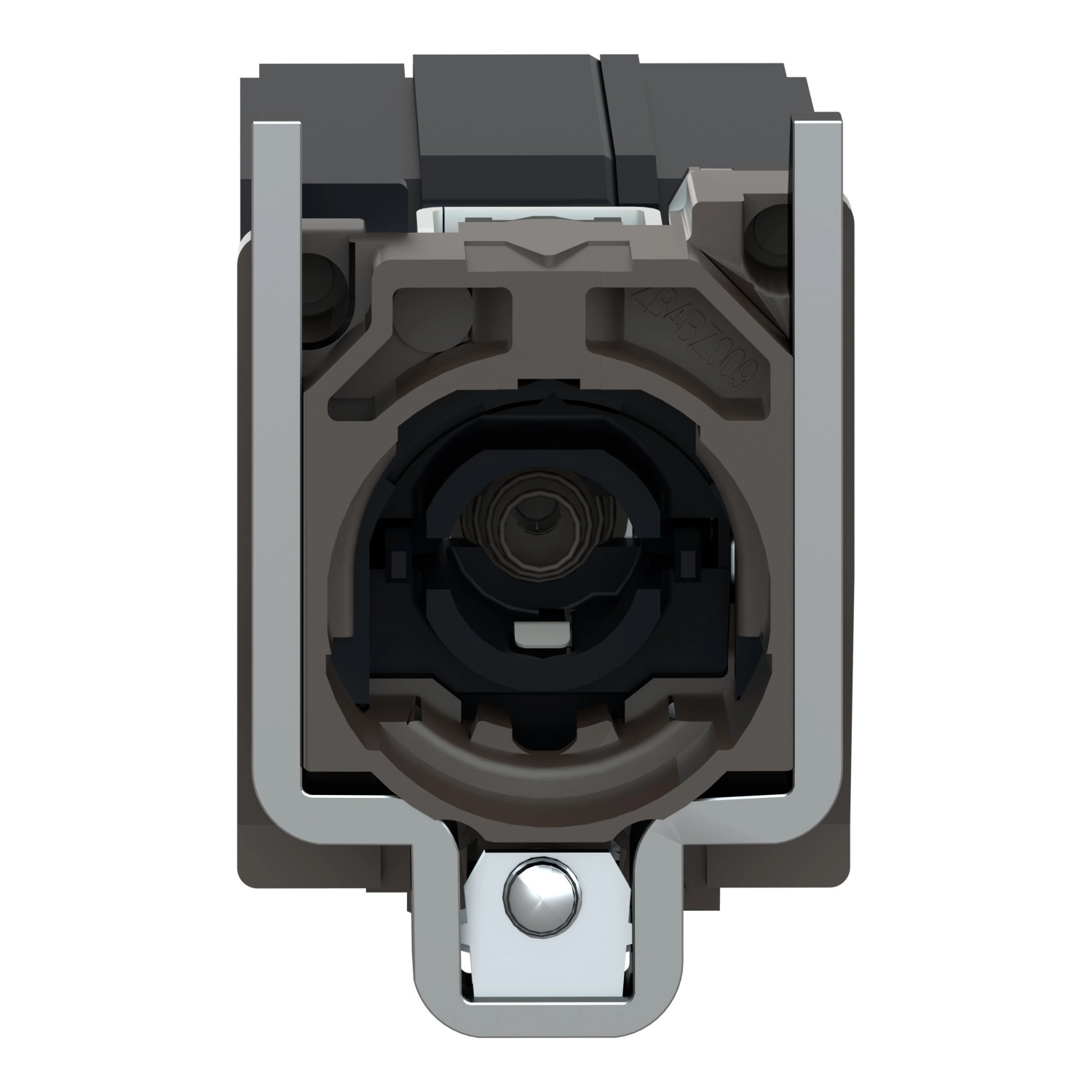

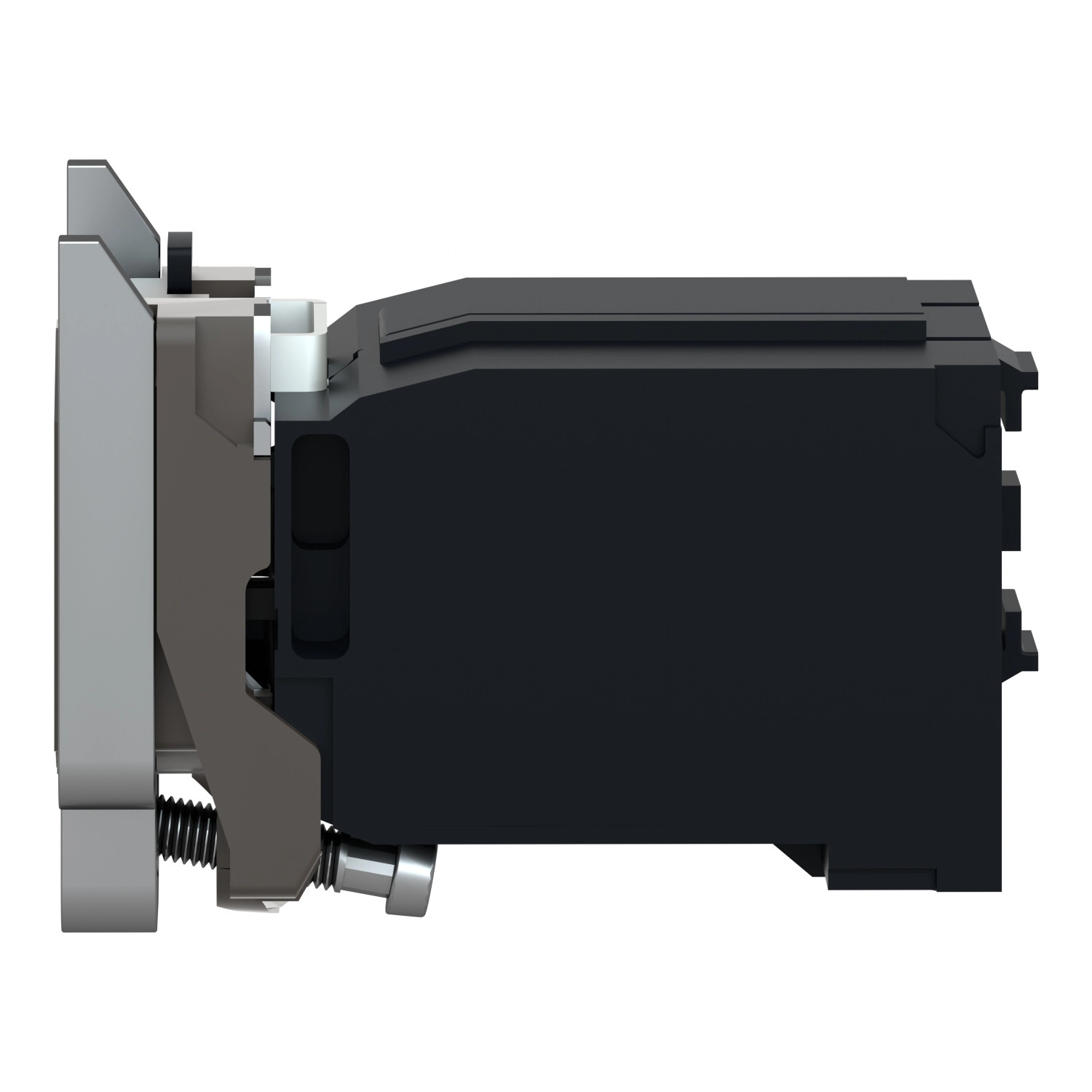

A Schneider Electric Harmony XB4 sorozatú ZB4BV8 jelzőlámpa egy professzionális, ipari környezetbe tervezett világítótest, amely megbízható vizuális jelzést biztosít a legigényesebb alkalmazásokban is. Ez a komplett test/fényblokk összeállítás fém kivitelben készült, amely kiemelkedő tartósságot és hosszú élettartamot garantál még nehéz körülmények között is.
A ZB4BV8 jelzőlámpa 440-480 V AC tápfeszültséggel működik 50/60 Hz hálózaton, és integrált transzformátorral rendelkezik, amely 1,2 VA teljesítménnyel 6 V-ra alakítja a bemeneti feszültséget. A készülék BA9s foglalattal van ellátva, és izzós fényforrással működik, amely folyamatos, állandó fényjelzést biztosít. A termék előlapra szerelhető, így ideális választás vezérlőpanelekbe, kapcsolószekrényekbe vagy gépvezérlő rendszerekbe történő beépítésre. A rögzítő gallér anyaga Zamak, amely kiváló mechanikai tulajdonságokkal rendelkezik.
A ZB4BV8 számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-5 és JIS C8201-1 előírásokat. A termék rendelkezik DNV, UL listed, LROS (Lloyds register of shipping), BV és CSA tanúsítványokkal is, ami igazolja magas minőségét és megbízhatóságát. Az IP20-as védettségi fokozat biztosítja az alkatrészek megfelelő védelmét, míg az I-es érintésvédelmi osztály garantálja a biztonságos használatot. A jelzőlámpa -40...+55 °C környezeti hőmérsékleti tartományban működőképes, és kiváló ellenállást mutat vibrációval (5 gn, f= 2...500 Hz) és ütéssel szemben (30 gn 18 ms-ig vagy 50 gn 11 ms-ig).
A csatlakozás csavaros sorkapcsokkal történik, amelyek legfeljebb 2 x 1,5 mm² keresztmetszetű vezetéket fogadnak kábelvéggel, vagy minimum 1 x 0,22 mm² keresztmetszetű vezetéket kábelvég nélkül. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között ajánlott az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása kompatibilis többféle csavarhúzóval: kereszthornyos (Philips 1-es vagy pozidriv 1-es), illetve lapos (Ø 4 mm vagy Ø 5,5 mm). A termék méretei optimalizáltak: 30 mm szélesség, 47 mm magasság és 60 mm mélység, ami kompakt beépítést tesz lehetővé. A ZB4BV8 jelzőlámpa P4 és M9 elektromos összetételi kódokkal rendelkezik, és alap részegységként kerül forgalomba, amely sokoldalú felhasználást tesz lehetővé különböző ipari alkalmazásokban.
Schneider Electric Harmony XB4 - ZB4BV8 -fém jelzőlámpa BA9s izzós blokk rögzítő aljzattal, 480VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Komplett test/fényblokk összeállítás
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak

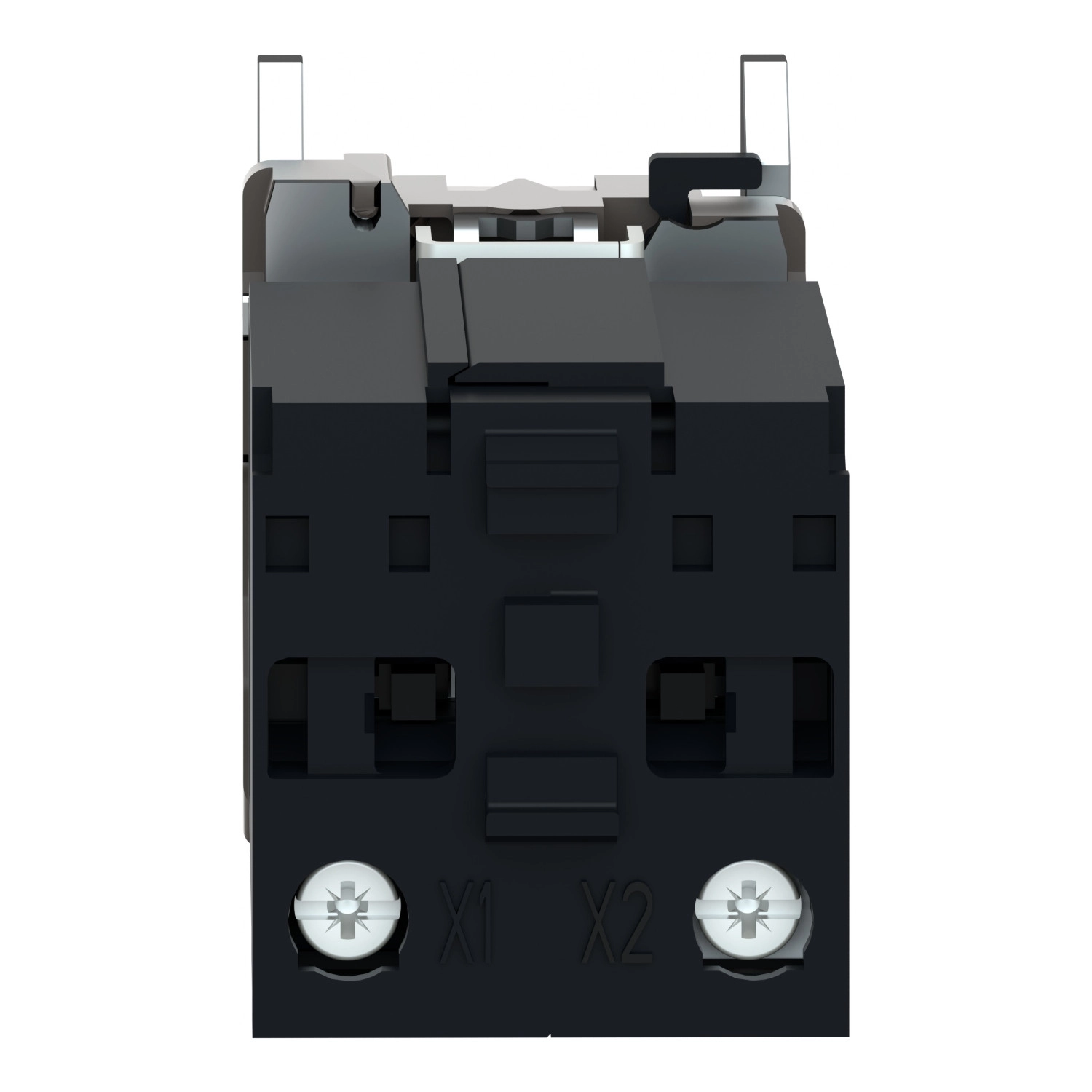

Csatlakozások - terminálok: Csavaros sorkapocs, <= 2 x 1,5 mm² kábelvéggel
Csavaros sorkapocs, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: Izzós
Izzófoglalat: BA 9s
Fényblokk tápellátás: Integrált transzformátorral 1,2 VA 6 V
Névleges tápfeszültség: 440...480 V AC, 50/60 Hz
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 60 mm
Terminálok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyos kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyos kompatibilis lapos Ø 5,5 mm csavarhúzóval
Névleges szigetelési feszültség: 600 V (szennyezettségi fokozat 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Blokk felszerelése: Előlap szerelés
Elektromos összetételi kód: P4, M9
Eszköz megjelenítése: Alap részegységek
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...55 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP20
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
