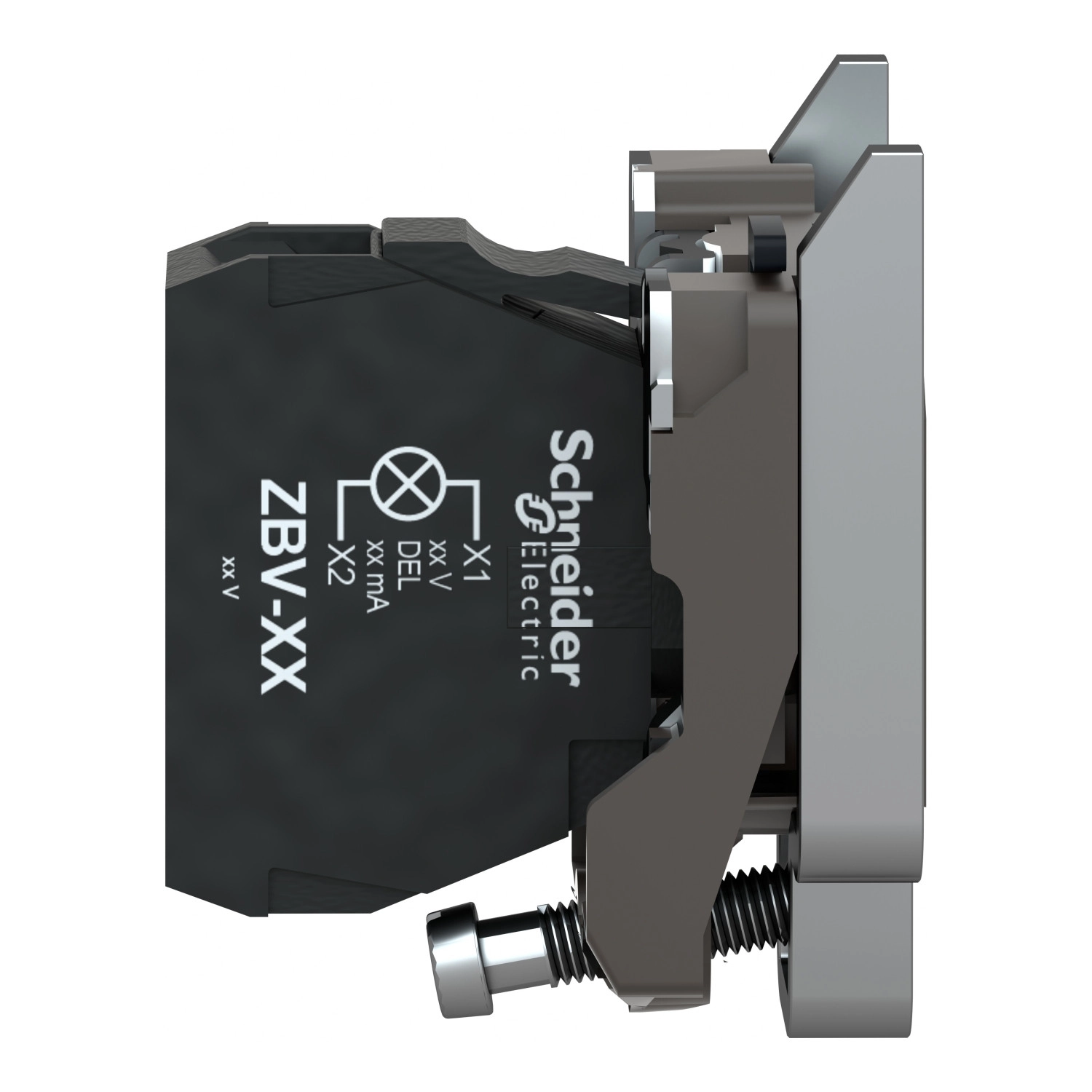

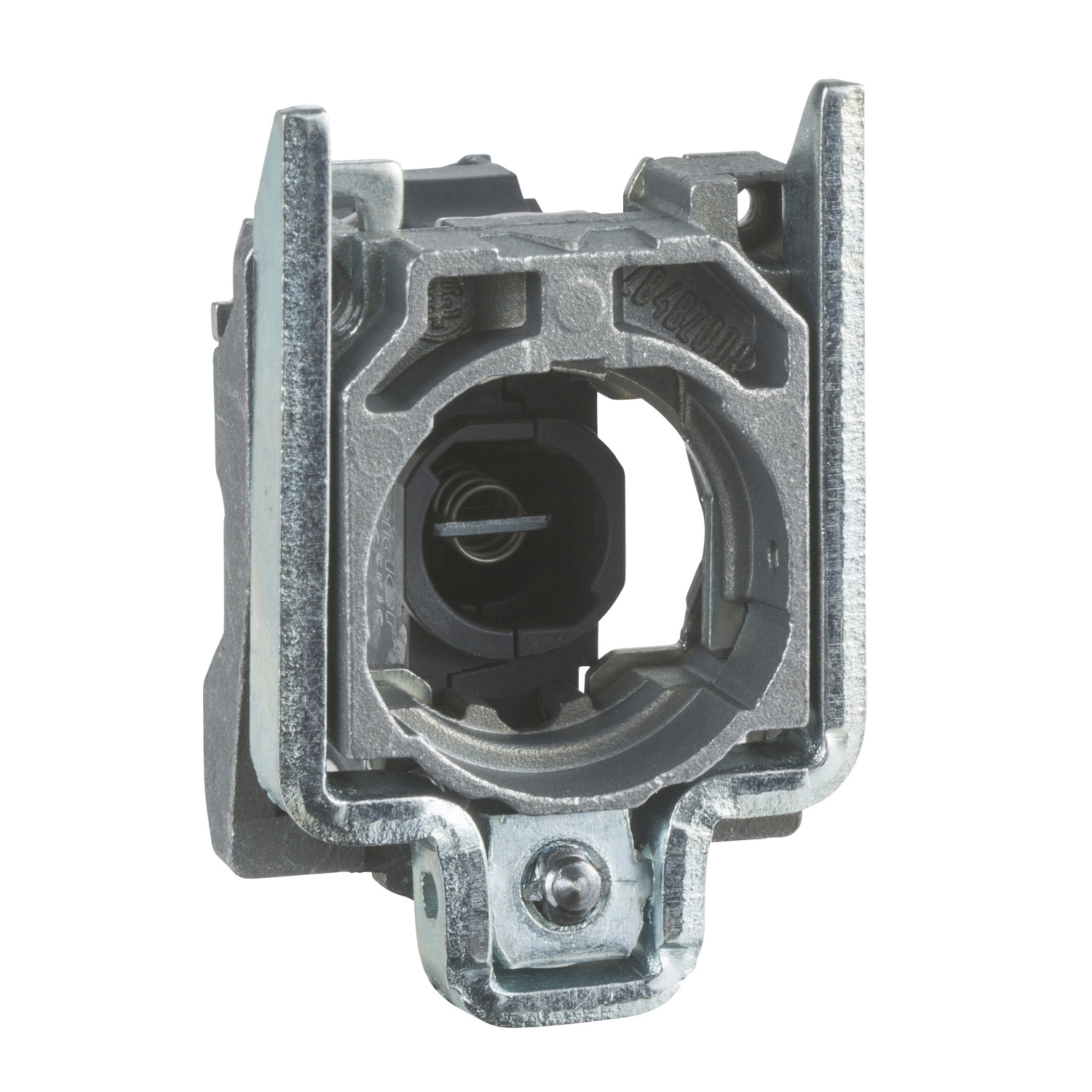

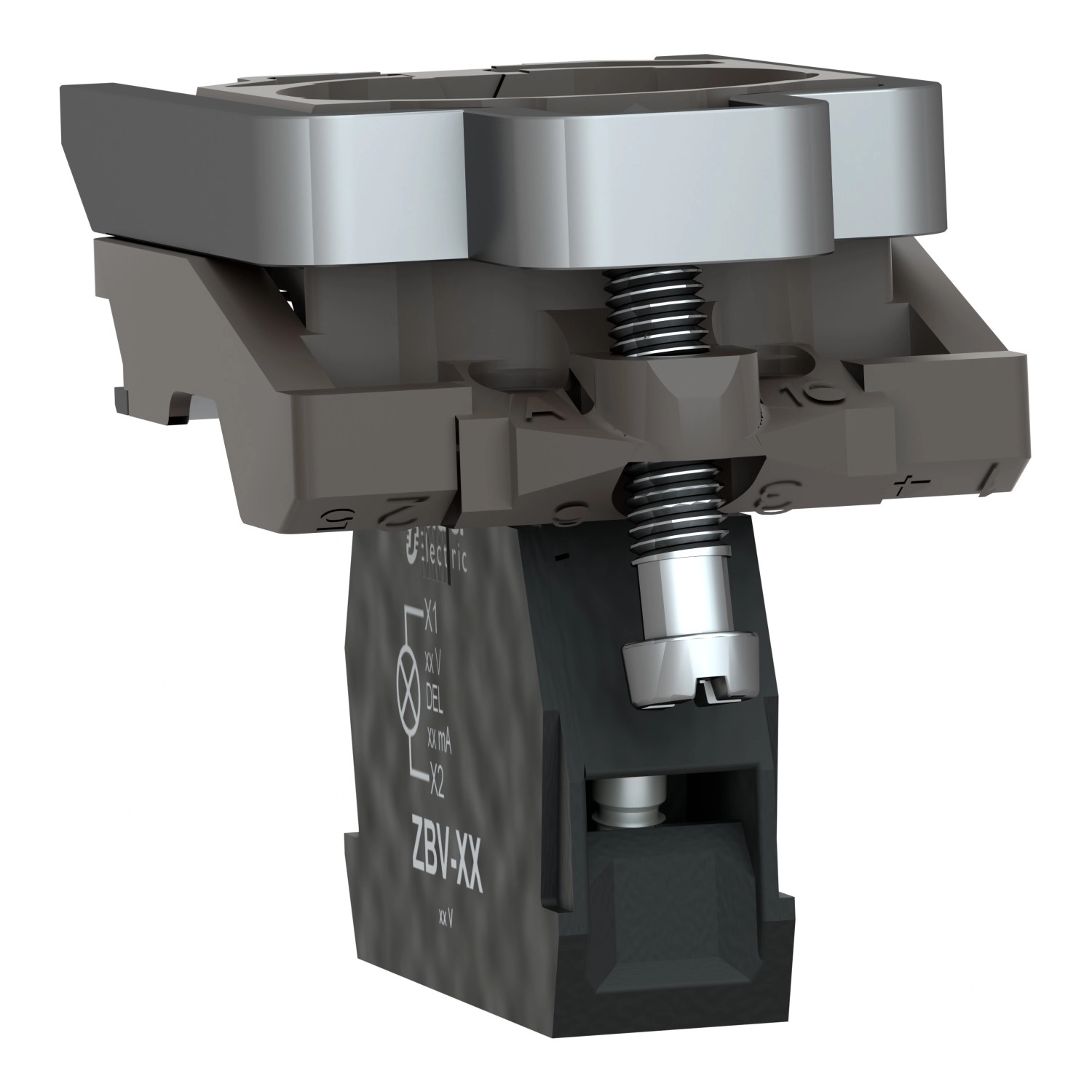

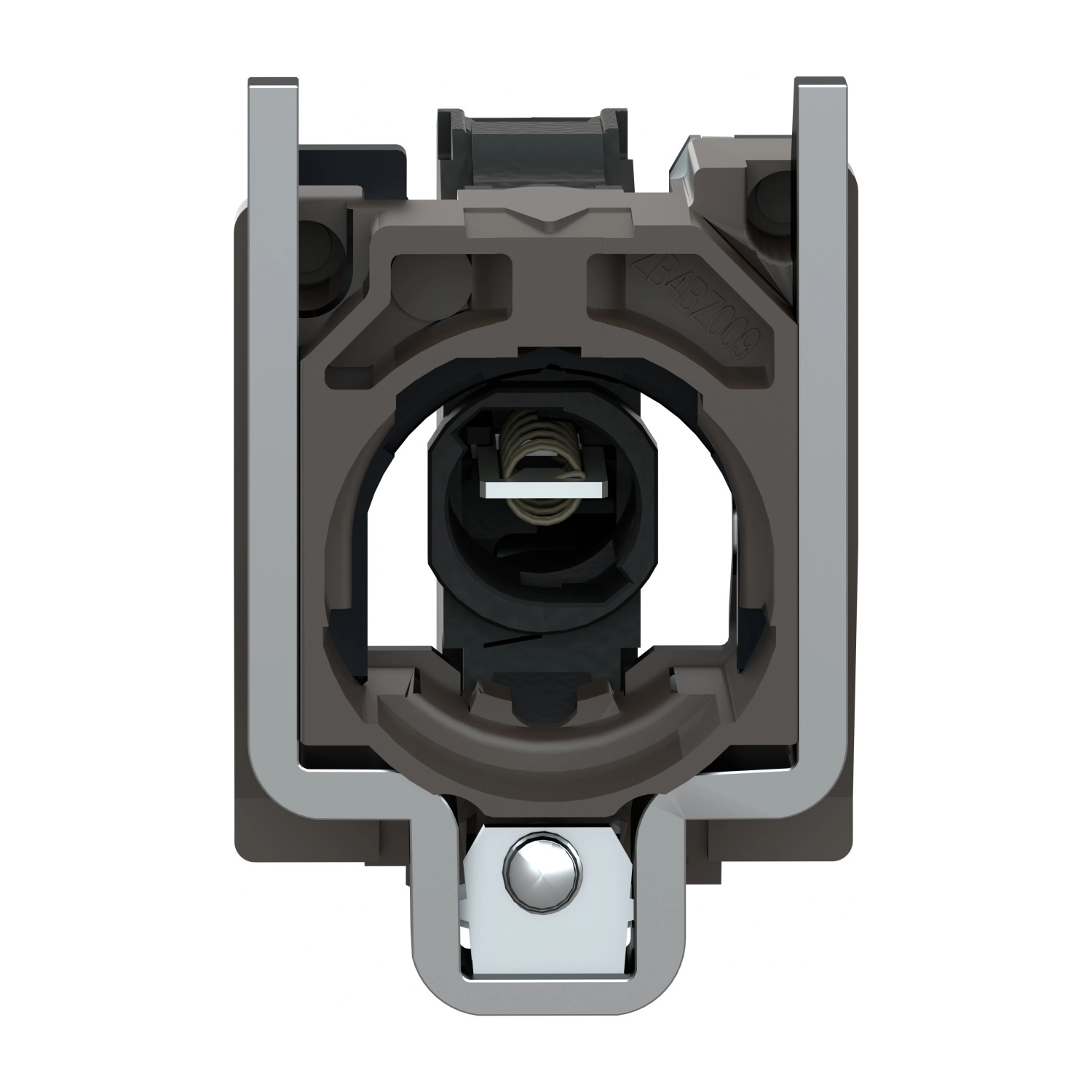

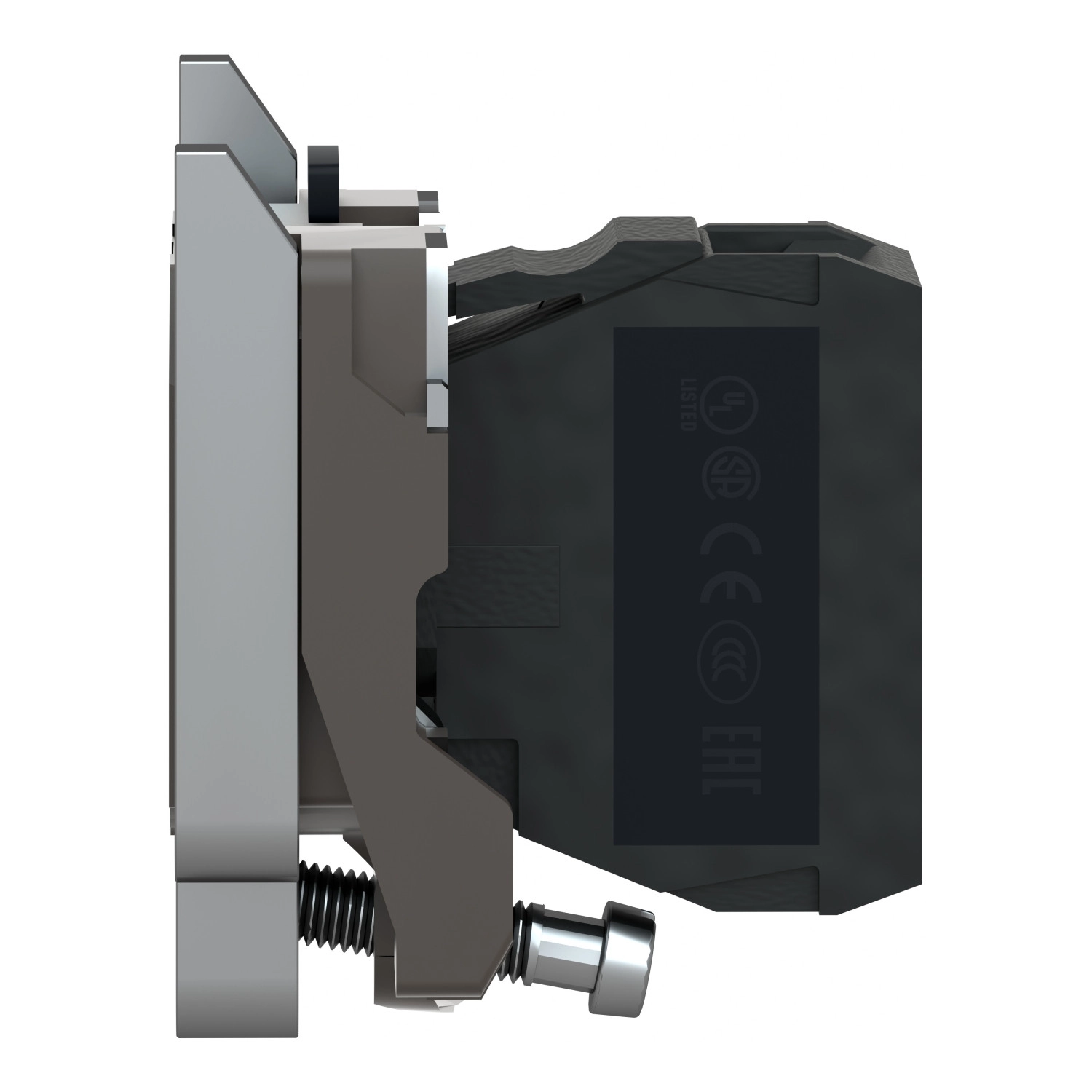

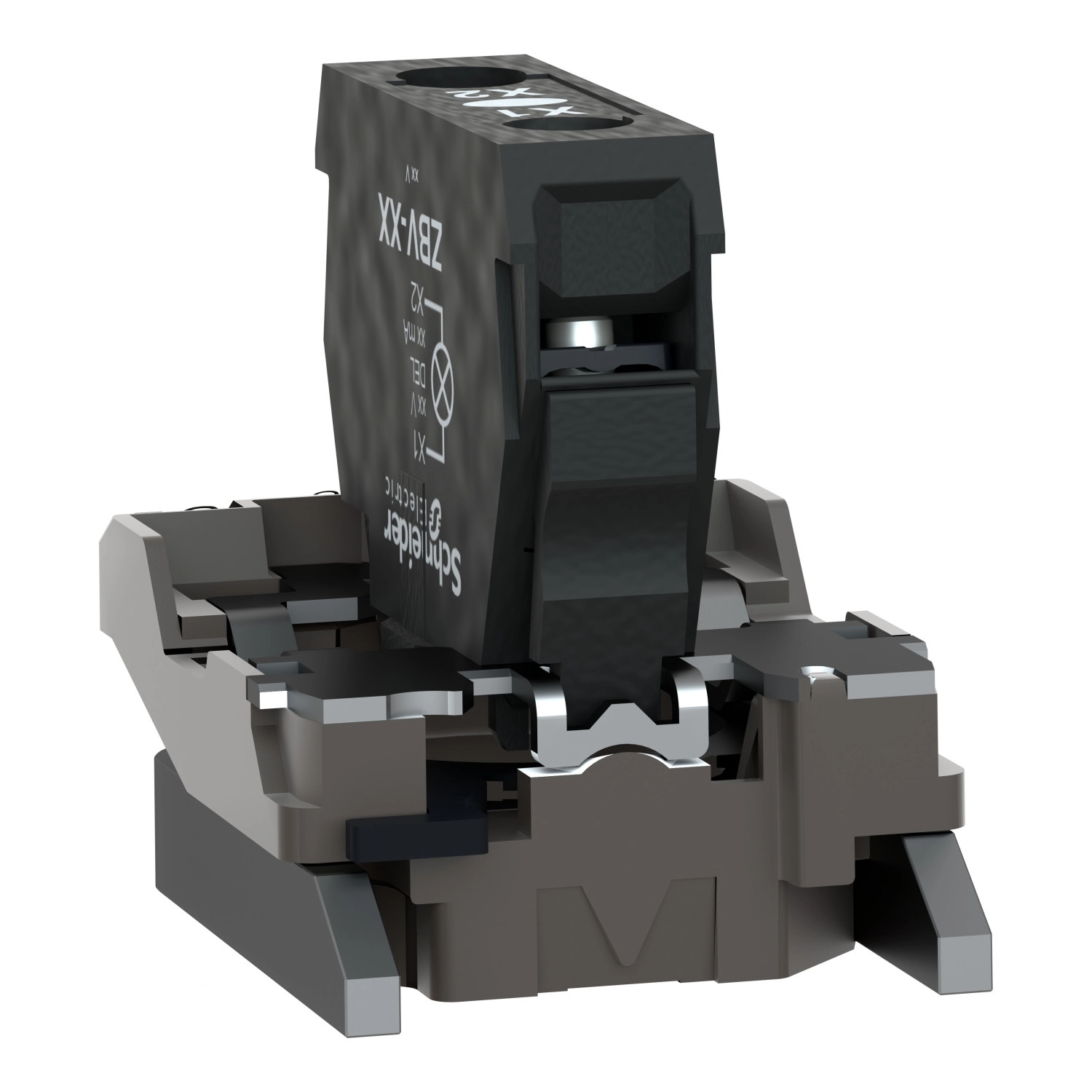

A Schneider Electric Harmony XB4 sorozatú ZB4BV6 jelzőlámpa blokk egy prémium minőségű ipari vezérlőelem, amely tökéletes választás ipari környezetben történő állapotjelzésre. Ez a fém konstrukciójú, rögzítő aljzattal ellátott komplett test/jelzőlámpa egység megbízható működést biztosít a legigényesebb alkalmazási területeken is.
A ZB4BV6 modell egy komplett body/light blokk szerelvény a népszerű Harmony XB4 termékcsaládból. A termék egyik kiemelkedő előnye a kiváló minőségű Zamak anyagból készült rögzítő gallér, amely tartós és stabil rögzítést biztosít. A jelzőlámpa BA9s foglalattal rendelkezik, amelybe könnyedén behelyezhető a megfelelő izzó (az izzó nem tartozék). Az egység közvetlen, maximum 2,4 W teljesítményű fényforrással működik, és legfeljebb 250 V névleges tápfeszültséggel használható. A jelzőlámpa állandó (Steady) fényjelzést biztosít, ami ipari környezetben fontos a pontos állapotjelzés szempontjából.

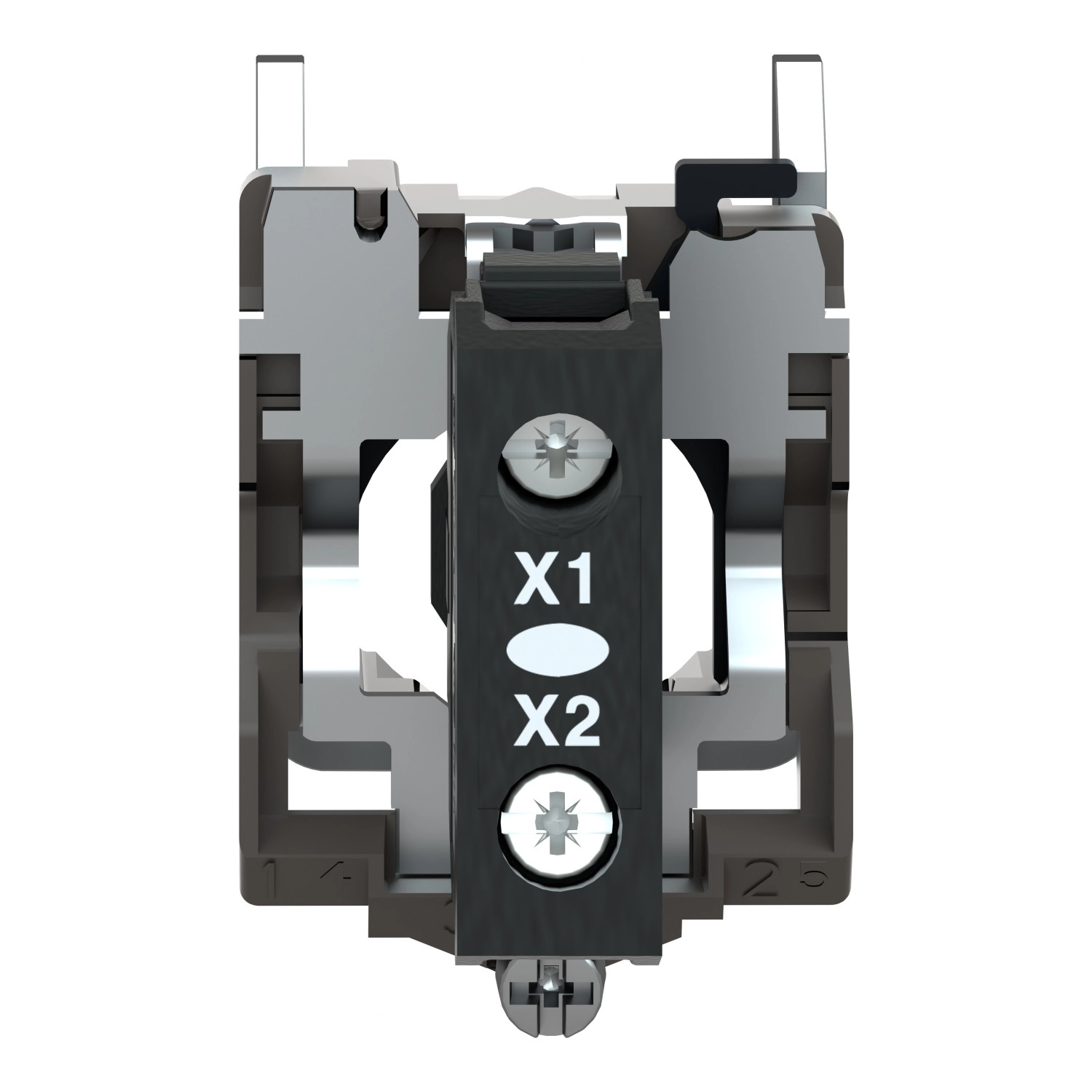

A ZB4BV6 jelzőlámpa blokk csatlakoztatása csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű kábelvéggel ellátott, vagy minimum 1 x 0,22 mm² keresztmetszetű kábelvég nélküli vezetékek biztonságos csatlakoztatását. A termék méretei optimálisak a szabványos panelekbe történő beépítéshez: 30 mm szélesség, 47 mm magasság és 37 mm mélység. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen, az IEC 60947-1 szabványnak megfelelően. A csavarfej kialakítása többféle csavarhúzóval kompatibilis: Philips 1-es, pozidriv 1-es, valamint 4 mm és 5,5 mm-es lapos csavarhúzókkal egyaránt használható, ami megkönnyíti a telepítést és karbantartást.
A ZB4BV6 jelzőlámpa blokk kiemelkedő elektromos paraméterekkel rendelkezik: 600 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabvány szerint. A termék széles hőmérsékleti tartományban használható, mind tárolási, mind üzemeltetési szempontból -40°C és +70°C között. Védettség szempontjából I. érintésvédelmi osztályba tartozik az IEC 60536 szabvány szerint, és TH védőkezeléssel rendelkezik. A ZB4BV6 kiváló ellenálló képességgel rendelkezik mechanikai hatásokkal szemben: ellenáll 5g rezgésnek (f=2-500 Hz között) az IEC 60068-2-6 szerint, valamint 30g és 50g ütésnek (18 ms, illetve 11 ms félszinusz hullám gyorsulás) az IEC 60068-2-27 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között DNV, UL, LROS (Lloyds Register of Shipping), BV és CSA minősítésekkel, ami igazolja, hogy megfelel a legszigorúbb nemzetközi szabványoknak, mint az IEC 60947 sorozat, UL 508, CSA C22.2 No 14 és a JIS C8201 szabványok.
Harmony XB4 ZB4BV6 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett test/jelzőlámpa blokk szerelvény
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Csatlakozások - sorkapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: Izzó nem tartozék
Izzó foglalat: BA 9s
Fényblokk tápellátás: Közvetlen <2,4 W
Névleges tápfeszültség: <= 250 V
Kiegészítő adatok
CAD méretek (sz x ma x mé): 30 mm x 47 mm x 37 mm
Kapcsok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej formája: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm-es lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm-es lapos csavarhúzóval
Névleges szigetelési feszültség [Ui]: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Eszköz bemutatása: Alap részegységek
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Érintésvédelmi osztály: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Mechanikai ellenálló képesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
