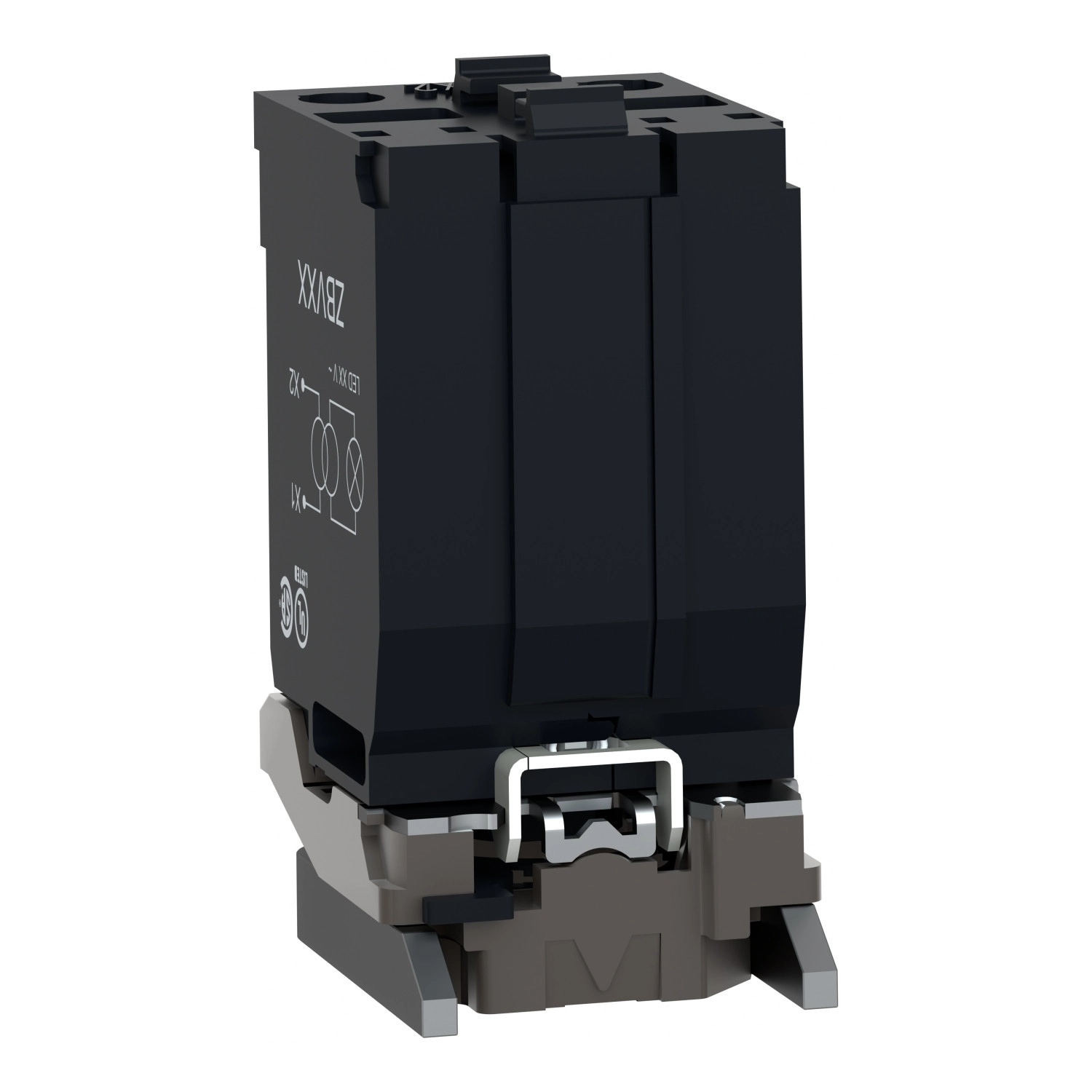

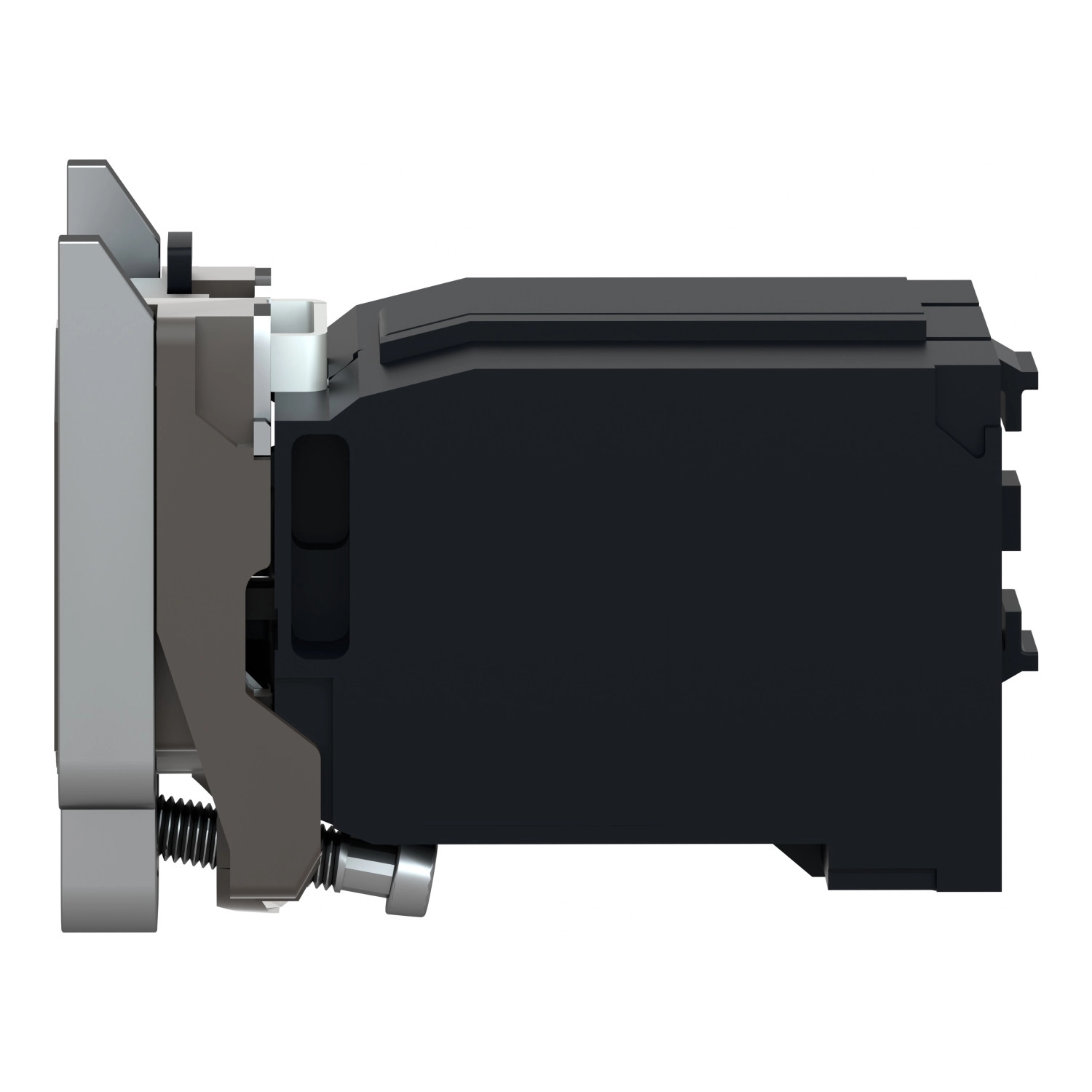

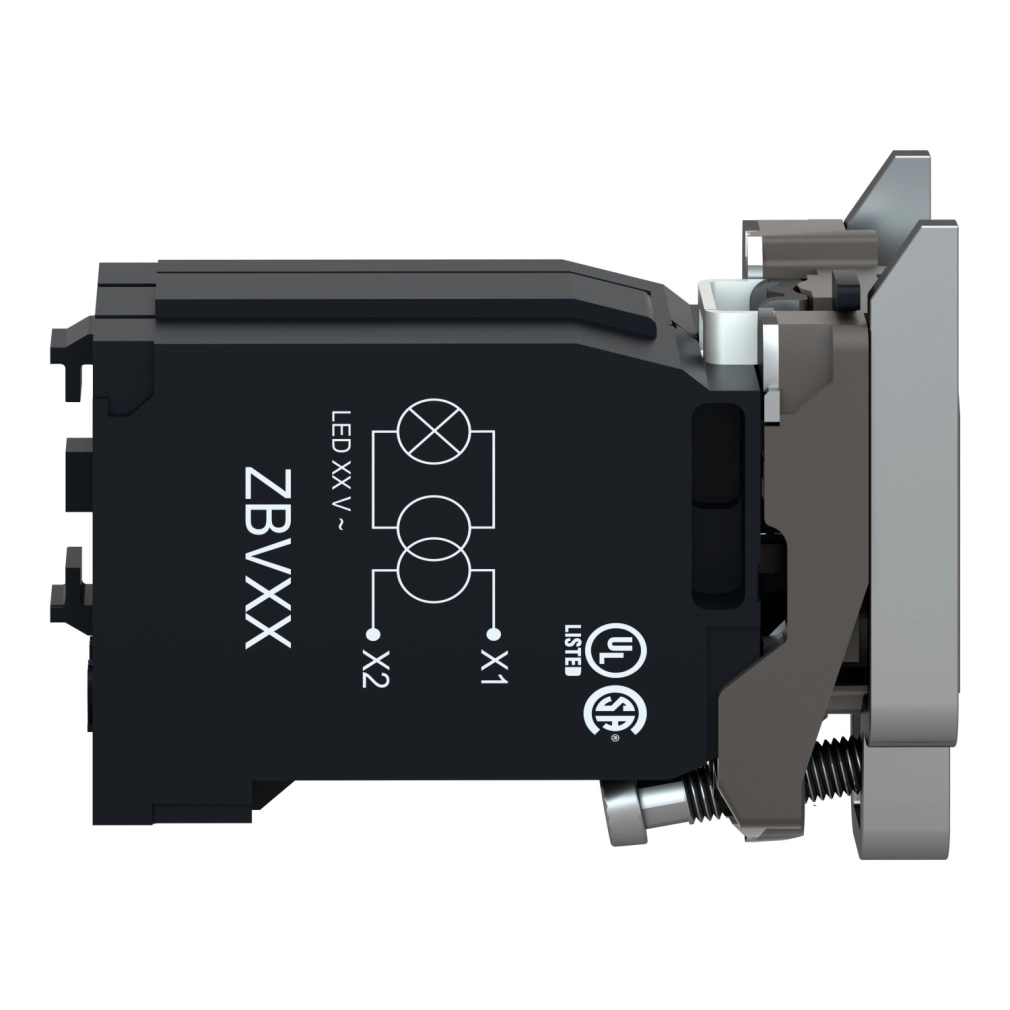

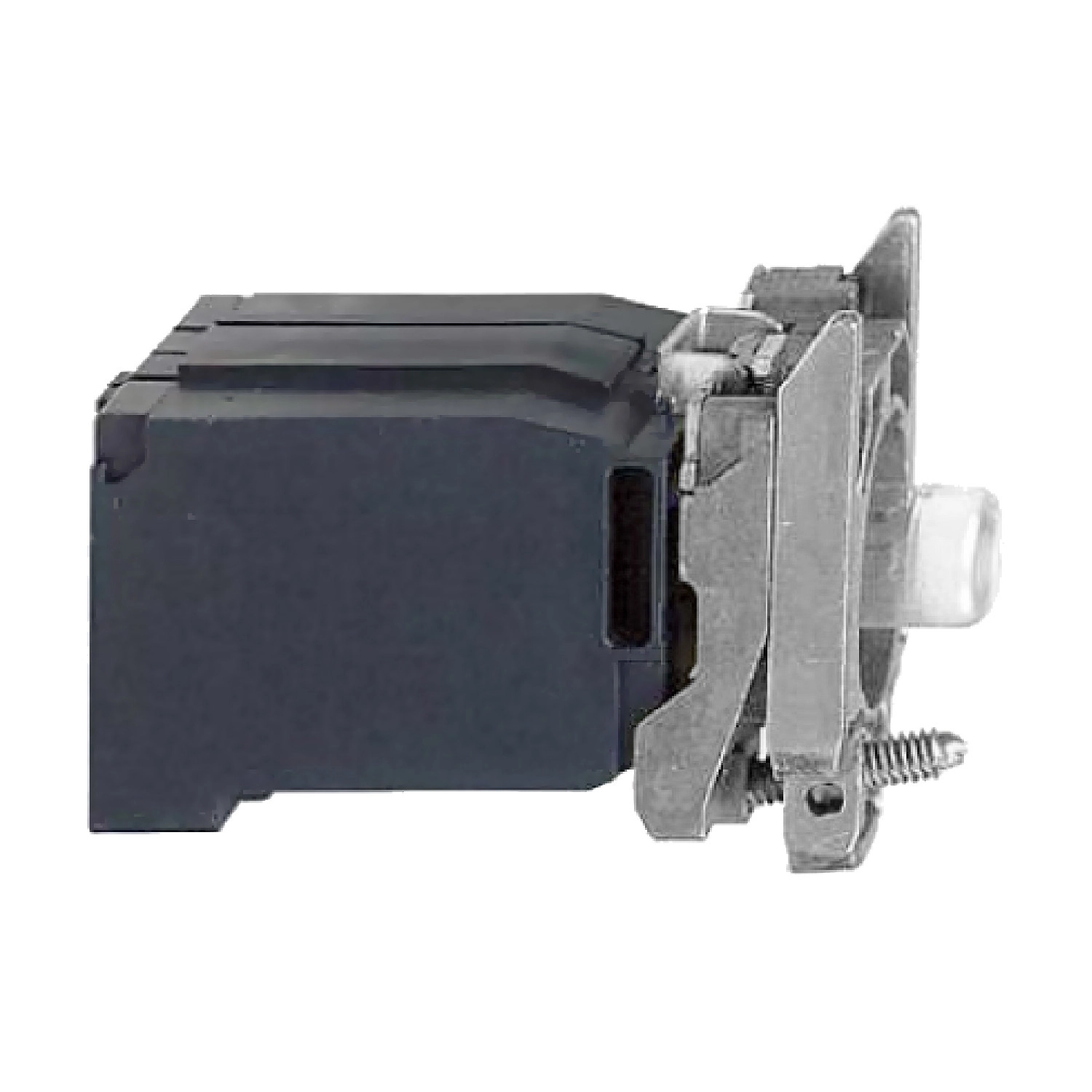

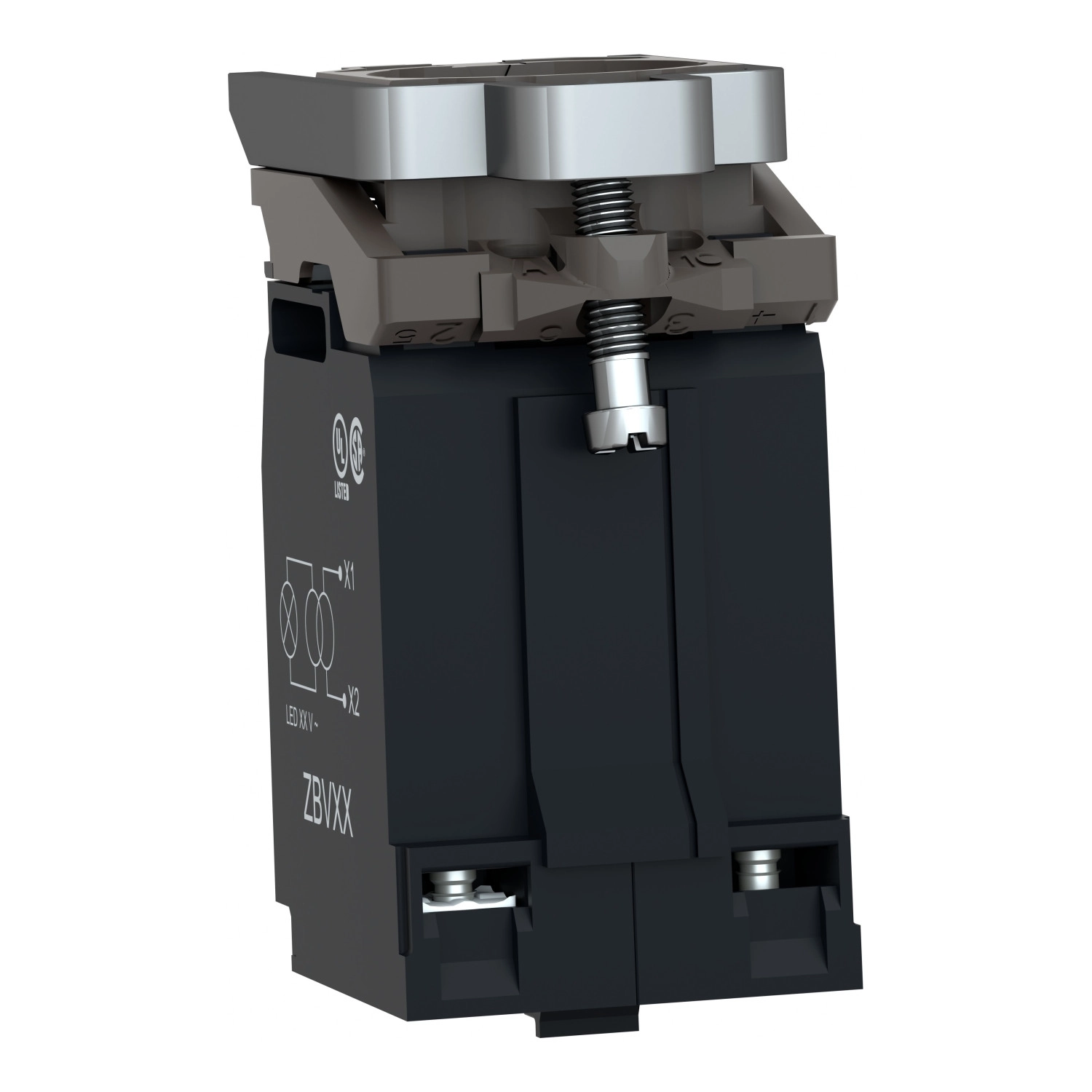

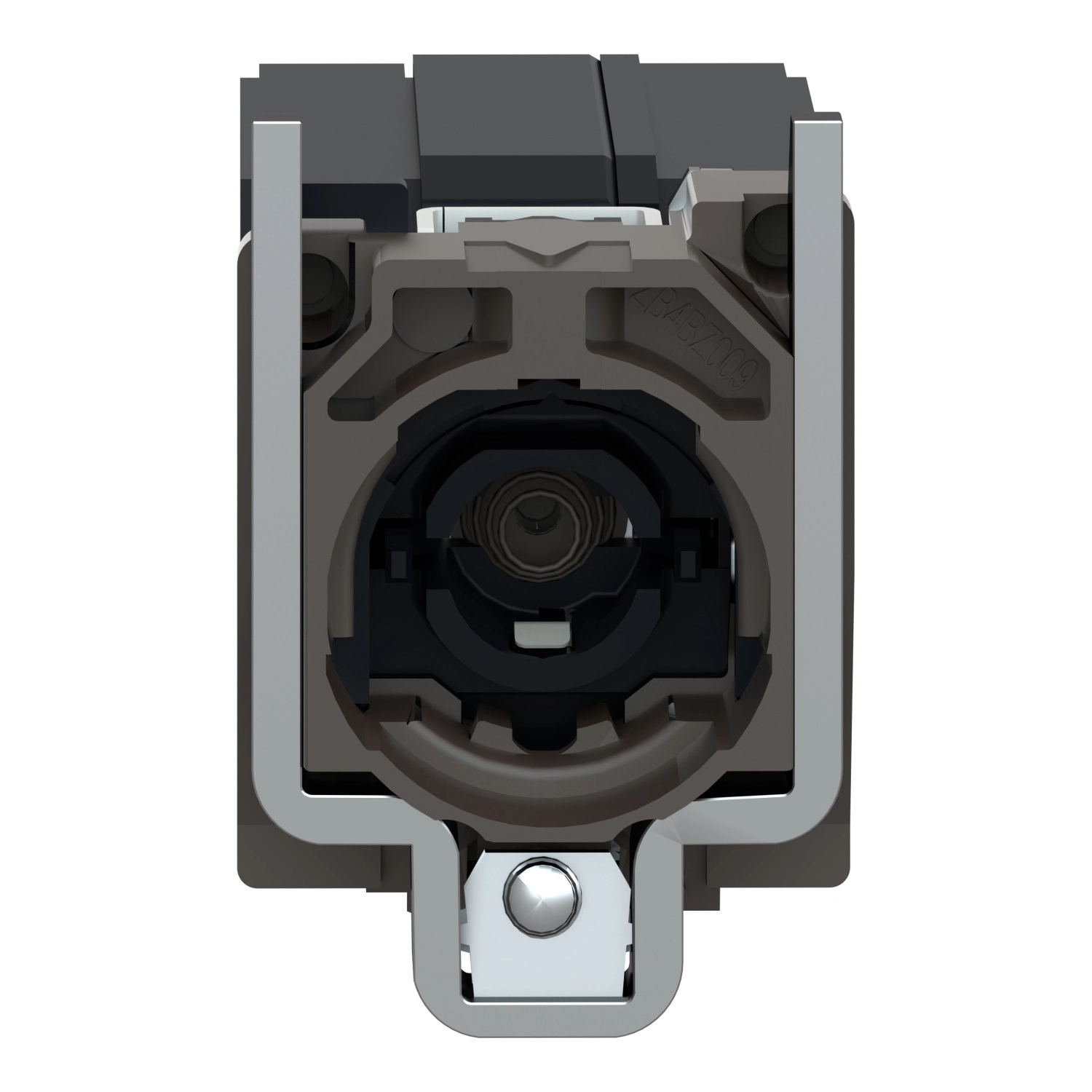

A Schneider Electric Harmony XB4 sorozatának ZB4BV5 jelű terméke egy kiváló minőségű, ipari alkalmazásra tervezett jelzőlámpa blokk, amely testet rögzítő gallérral rendelkezik. Ez a professzionális megoldás elsősorban vezérlőpanelekbe, kapcsolószekrényekbe történő beépítésre készült, ahol megbízható vizuális visszajelzést kell biztosítani a folyamatok állapotáról.
A ZB4BV5 egy komplett test/lámpa blokk egység, amely fém kivitelben, Zamak anyagból készült rögzítőgallérral rendelkezik. A termék BA9s foglalatú izzós fényforrással működik, amelyet a beépített 1,2 VA teljesítményű, 6V-os transzformátor lát el megfelelő feszültséggel. A jelzőlámpa névleges tápfeszültsége 400V AC 50/60 Hz, így tökéletesen illeszkedik az ipari környezetben használt rendszerekhez. Az állandó jelzéstípus (Steady) biztosítja a folyamatos, megbízható vizuális visszajelzést.

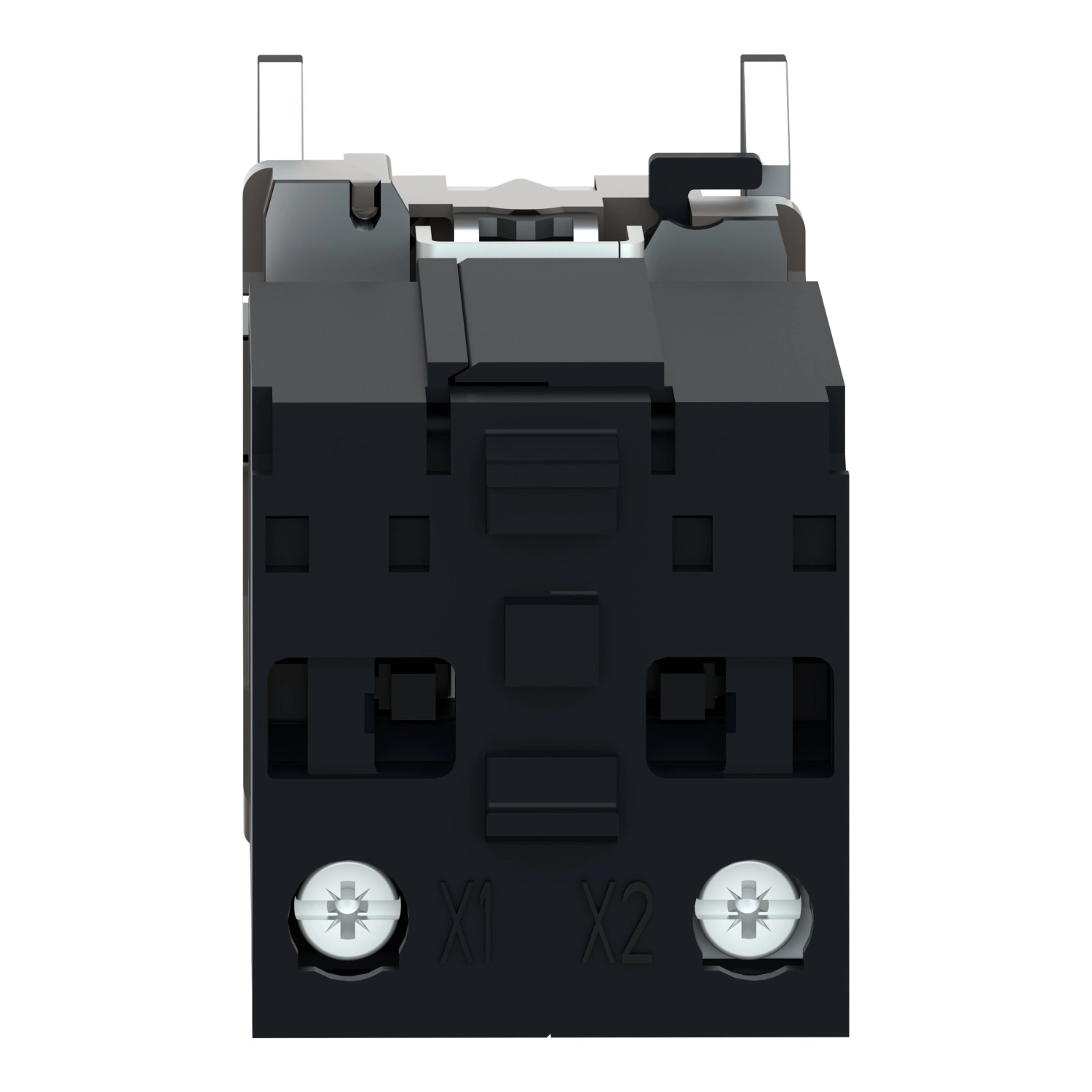

A ZB4BV5 jelzőlámpa blokk csatlakoztatása csavaros kapocsterminálokon keresztül történik, amely maximum 2 x 1,5 mm² keresztmetszetű vezeték befogadására képes, kábelvéggel. A meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabványnak megfelelően. A csavarfej kereszt alakú, és kompatibilis a Philips 1-es számú csavarhúzóval, ami megkönnyíti a telepítés és karbantartás folyamatát. A termék elülső rögzítéssel szerelhető, és az elektromos összetételi kódja P4. A névleges szigetelési feszültség 600V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint, míg a névleges impulzus állósági feszültség 6 kV, szintén az IEC 60947-1 előírásainak megfelelően.
A ZB4BV5 jelzőlámpa fizikai méretei: 30 mm CAD teljes szélesség, 47 mm CAD teljes magasság és 60 mm CAD teljes mélység, ami kompakt kialakítást biztosít. Az IP20-as védettségi fokozata megfelelő védelmet nyújt a szilárd tárgyak ellen, miközben a TH védőkezeléssel ellátott termék széles üzemi hőmérséklet-tartománnyal büszkélkedhet: -40...+55 °C között működőképes, tárolási hőmérséklet-tartománya pedig -40...+70 °C. Az IEC 60536 szerint I. érintésvédelmi osztályba sorolt termék megfelel számos nemzetközi szabványnak, köztük az IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, UL 508 és JIS C8201-1 előírásoknak. A jelzőlámpa blokk rendelkezik DNV, UL listed, LROS (Lloyds register of shipping), BV és CSA tanúsítványokkal, így világszerte alkalmazható ipari környezetben. Kiváló rezgésállósággal (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn, időtartam = 18 ms félszinusz hullám gyorsulás az IEC 60068-2-27 szerint) rendelkezik.
Schneider Electric Harmony XB4 - ZB4BV5 -fém jelzőlámpa BA9s izzós blokk rögzítő aljzattal, 400VAC műszaki adatok
Főbb jellemzők
Terméksorozat: Harmony XB4
Termék vagy komponens típusa: Komplett test/lámpa blokk egység
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Csatlakozások - terminálok: Csavaros kapocsterminálok, <= 2 x 1,5 mm² kábelvéggel
Fényforrás: Izzószálas
Izzó foglalat: BA 9s
Fényblokk tápellátás: Beépített transzformátoron keresztül 1,2 VA 6 V
Névleges tápfeszültség: 400 V AC 50/60 Hz
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 60 mm
Terminálok leírása: ISO n°1 (X1-X2)PL
Meghúzási nyomaték: 0,8...1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszt kompatibilis a Philips 1-es számú csavarhúzóval
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges impulzus állósági feszültség: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Blokk rögzítése: Elülső rögzítés
Elektromos összetételi kód: P4
Eszköz bemutató: Alapvető részegységek
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...55 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP20
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
