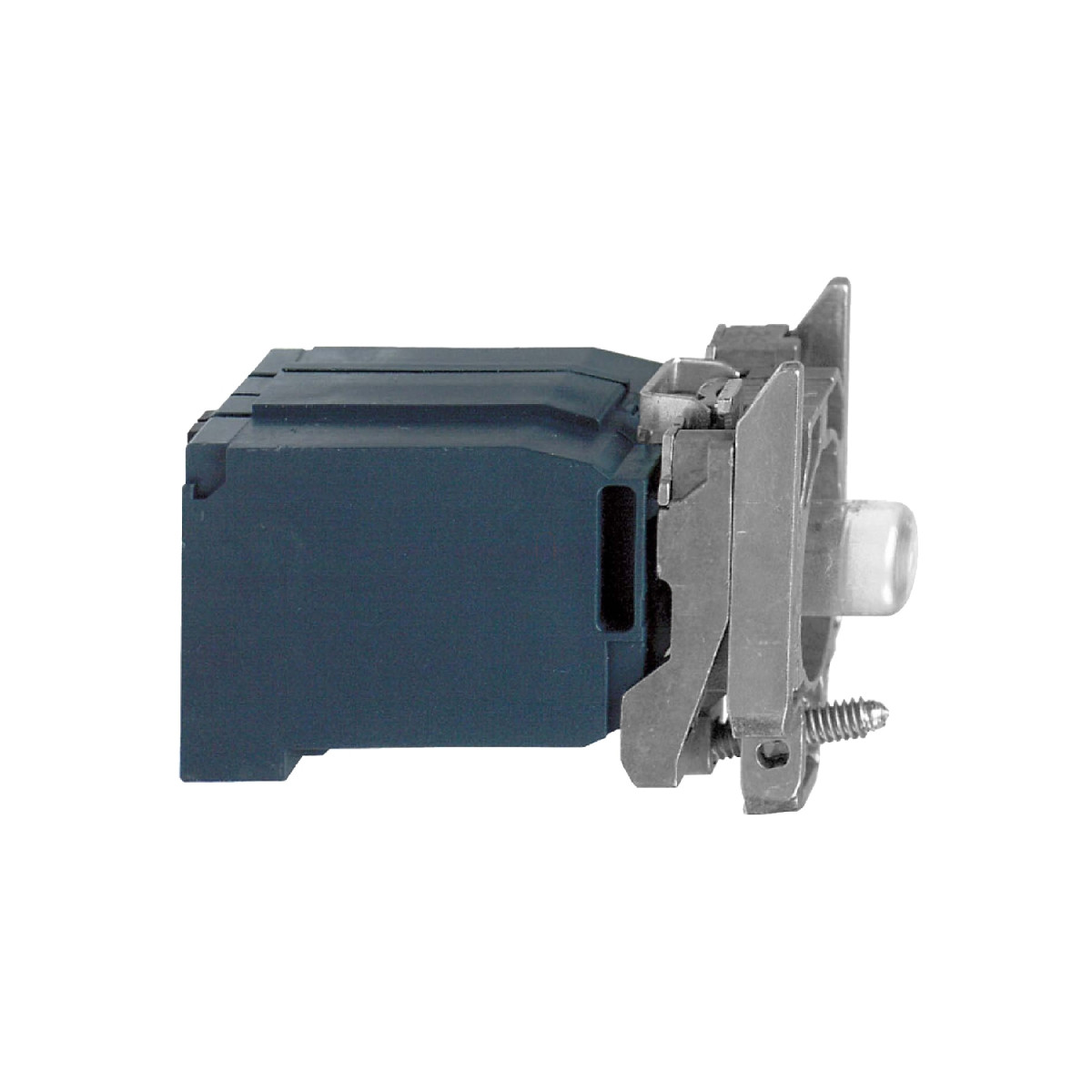

A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BV4 jelzőlámpa blokk egy professzionális ipari elektromos komponens, amely kiváló megoldást kínál különböző vezérlési és jelzési alkalmazásokban. Ez a fém kivitelű jelzőlámpa test rögzítő gallérral rendelkezik, és kifejezetten 230-240V AC tápfeszültségű rendszerekhez tervezték. A ZB4BV4 cikkszámú termék a Harmony XB4 termékcsalád része, amely ismert a megbízható és tartós ipari megoldásairól.
A ZB4BV4 jelzőlámpa egy teljes test/fényblokk szerelvény, amely Zamak anyagú rögzítőgallérral van ellátva a stabil és hosszú élettartamú működés érdekében. A készülék izzólámpás fényforrással működik, BA9s foglalattal, amit egy integrált 1,2 VA teljesítményű, 6V-os transzformátor táplál. A jelzőlámpa névleges tápfeszültsége 230-240V AC 50/60 Hz frekvencián. A beépítést megkönnyíti az elölről történő rögzítés lehetősége. A stabil világítás (Steady) típusú jelzés kiváló láthatóságot biztosít különböző ipari környezetekben.
A csatlakoztatás csavaros kapcsokkal történik, amelyek akár 2 x 1,5 mm² keresztmetszetű vezetékeket is fogadnak kábelvéggel, vagy minimum 0,22 mm² keresztmetszetű vezetékeket kábelvég nélkül. A csavarfej kialakítása sokoldalú, kompatibilis Philips 1-es csavarhúzóval, Pozidriv 1-es csavarhúzóval, valamint 4 mm és 5,5 mm lapos csavarhúzóval is. A megfelelő meghúzási nyomaték 0,8-1,2 Nm az IEC 60947-1 szabvány szerint. A termék IP20 védettségi fokozattal rendelkezik, és megfelel a szigorú ipari szabványoknak, beleértve az IEC 60947-1, UL 508, IEC 60947-5-5 és számos egyéb nemzetközi előírást.
A ZB4BV4 jelzőlámpa méretei kompaktak és telepítésbarát kialakításúak: 30 mm a teljes szélesség, 47 mm a magasság és 60 mm a mélység. A készülék kiemelkedő elektromos tulajdonságokkal rendelkezik: 600V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szerint. A telepítési környezetet tekintve a termék -40...+55°C üzemi hőmérséklet tartományban használható, és kitűnő ellenálló képességgel bír rezgés és ütés ellen: 5 gn rezgésállóság (f=2...500 Hz) és akár 50 gn ütésállóság. A termék P4 és M9 elektromos összetételi kóddal rendelkezik. A Schneider Electric ZB4BV4 jelzőlámpa különféle ipari tanúsítványokkal is rendelkezik, beleértve a DNV, UL listed, LROS, BV és CSA minősítéseket, ami tovább erősíti a termék megbízhatóságát és széleskörű alkalmazhatóságát.
Schneider Electric Harmony XB4 - ZB4BV4 -fém jelzőlámpa BA9s izzós blokk rögzítő aljzattal, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Teljes test/fényblokk szerelvény
Eszköz rövid neve: ZB4
Rögzítőgallér anyaga: Zamak
Csatlakozások - terminálok: Csavaros kapocs terminálok, <= 2 x 1,5 mm² kábelvéggel
Csavaros kapocs terminálok, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: Izzólámpa
Izzó foglalat: BA 9s
Fényblokk tápellátása: Integrált transzformátoron keresztül 1,2 VA 6 V
Névleges tápfeszültség: 230...240 V AC 50/60 Hz frekvencián
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 47 mm
CAD teljes mélység: 60 mm
Terminálok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej alakja: Kereszthornyos, kompatibilis Philips 1-es csavarhúzóval
Kereszthornyos, kompatibilis pozidriv 1-es csavarhúzóval
Hornyos, kompatibilis 4 mm lapos csavarhúzóval
Hornyos, kompatibilis 5,5 mm lapos csavarhúzóval
Névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Blokk felszerelése: Elölről történő rögzítés
Elektromos összetételi kód: P4
M9
Eszköz bemutatása: Alap részegységek
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…55 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP20
Szabványok és tanúsítványok
Szabványok: IEC 60947-1
UL 508
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-4
JIS C8201-1
Terméktanúsítványok: DNV
UL listed
LROS (Lloyds register of shipping)
BV
CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
