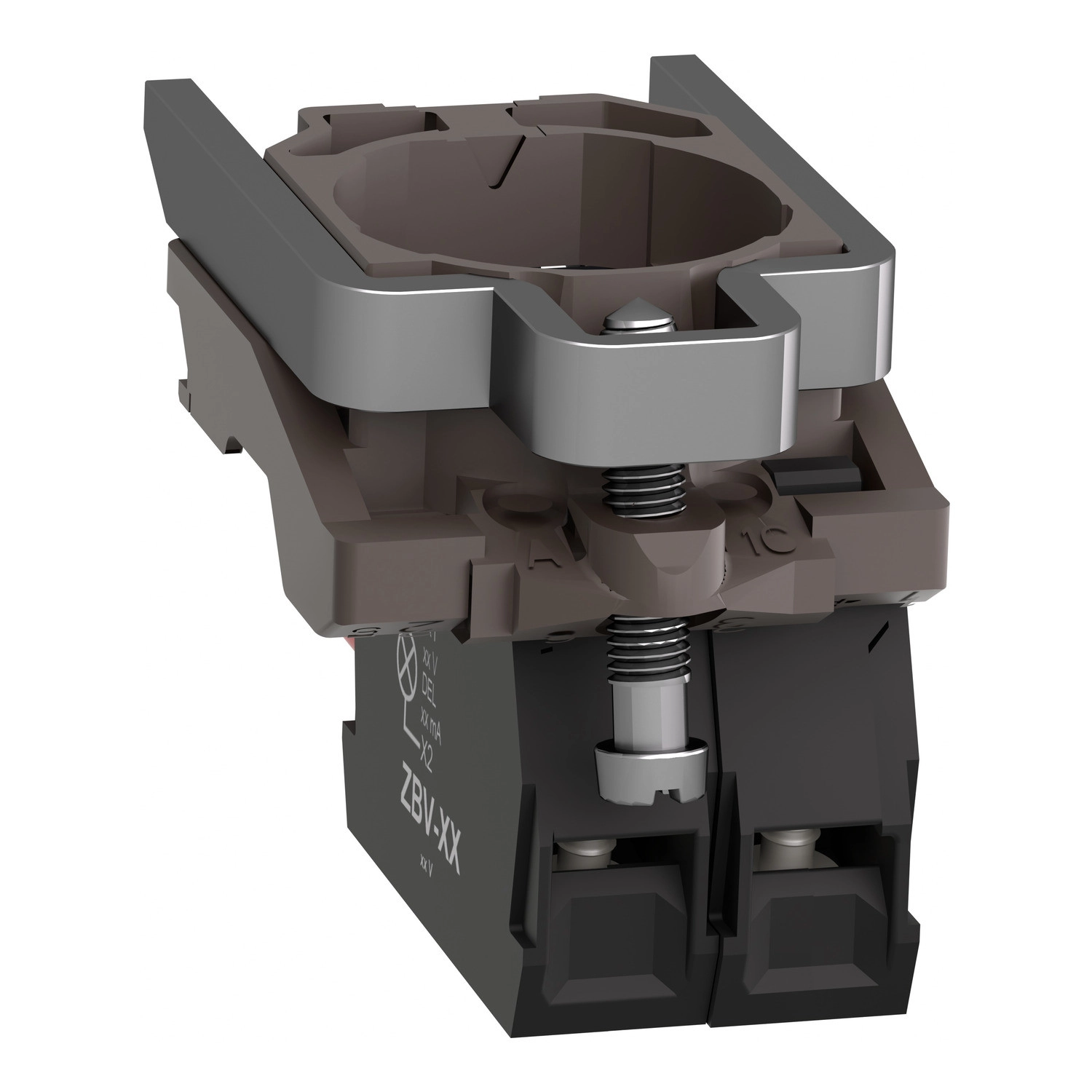

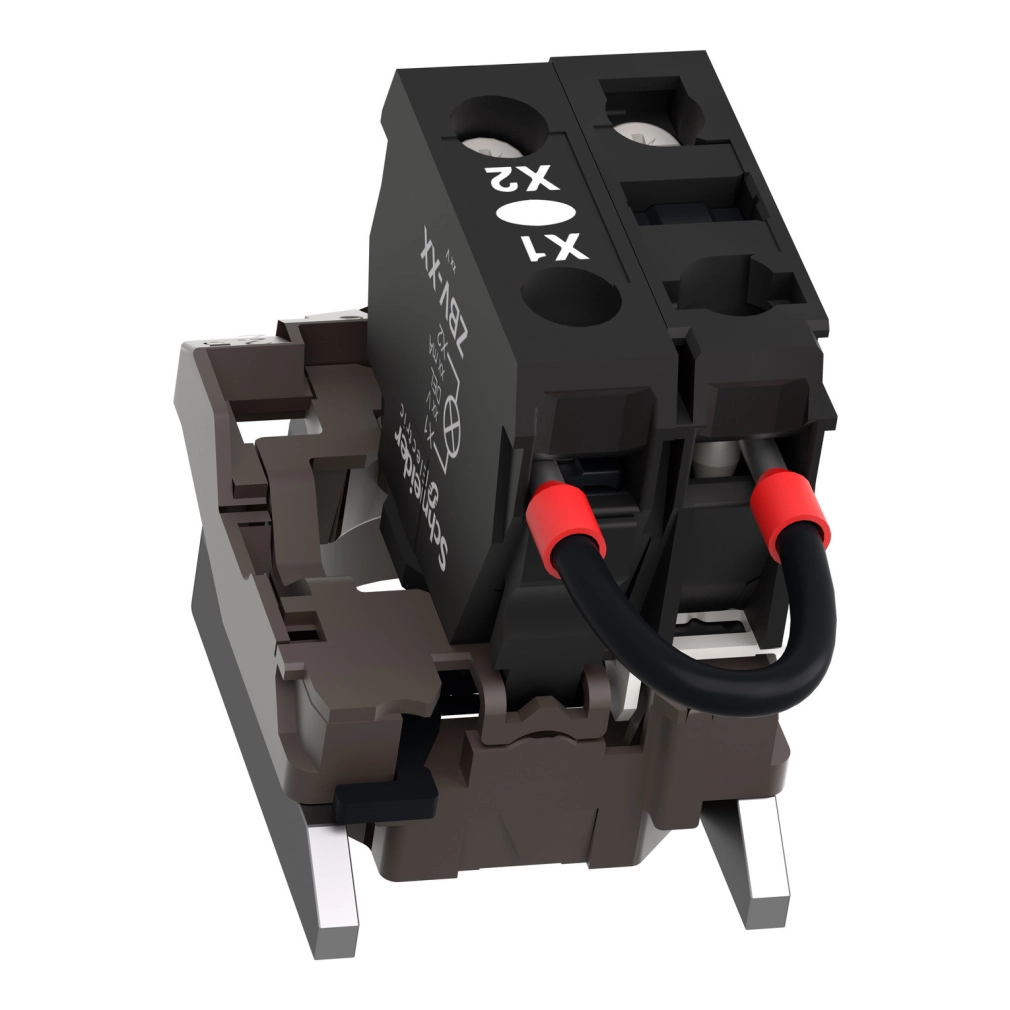

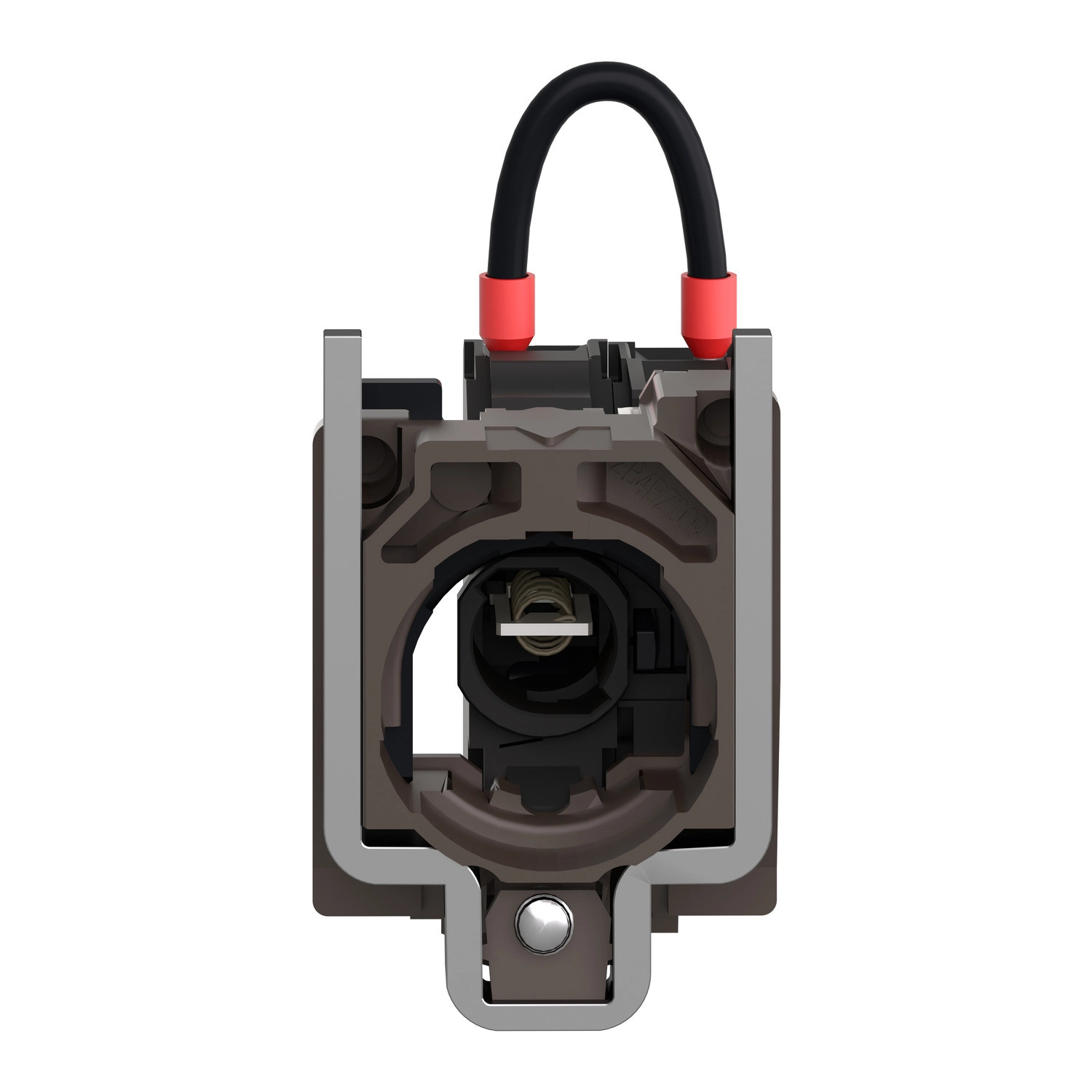

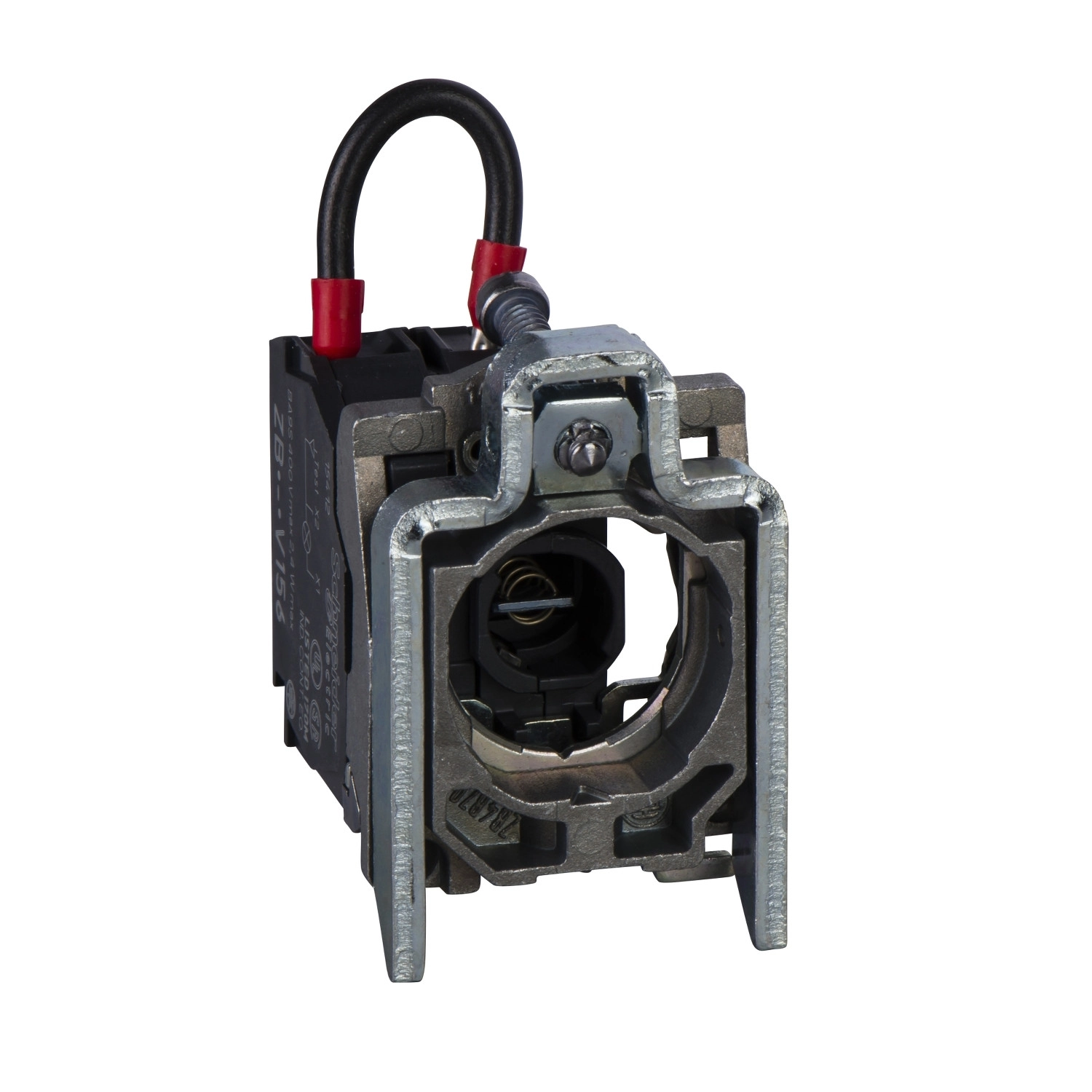

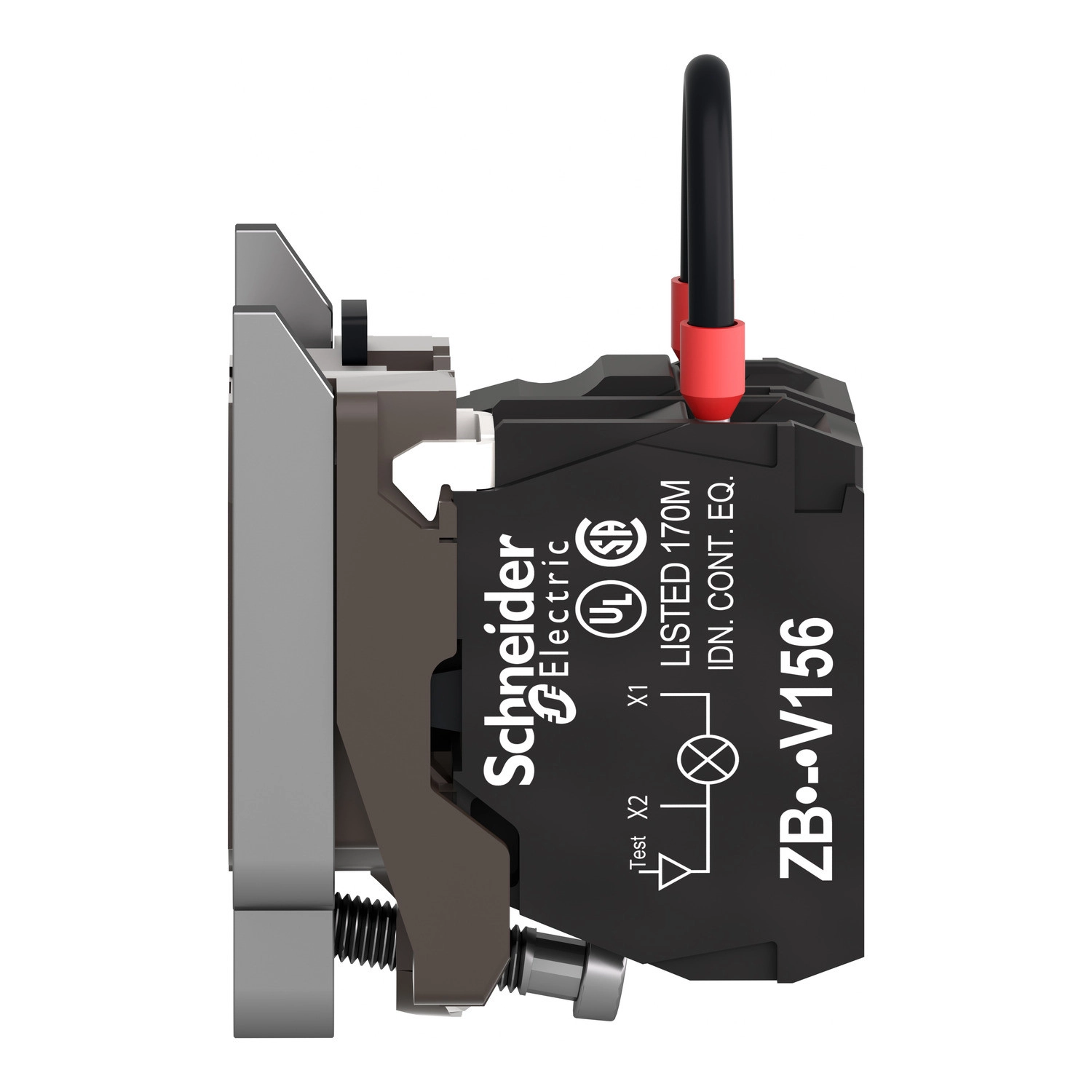

A Schneider Electric Harmony XB4 - ZB4BV156 jelzőlámpa blokk kitűnő választás ipari környezetben használatos vezérlőpanelek kialakításához. Ez a komplett test/jelzőlámpa blokk összeállítás rögzítő gallérral rendelkezik, amely Zamak anyagból készült a tartós használat érdekében. A termék a népszerű Harmony XB4 termékcsalád része, amely világszerte elismert ipari vezérlőelem megoldásairól.
A ZB4BV156 típusú jelzőlámpa blokk BA9s izzófoglalattal rendelkezik, amely lehetővé teszi a szabványos BA9s típusú izzók használatát (az izzó nem tartozék). A tápellátás közvetlen, kevesebb mint 2,4 W teljesítményfelvétellel, és legfeljebb 250 V névleges tápfeszültséggel működik. A villamos csatlakozás csavaros kapcsokkal történik, amely lehetővé teszi legfeljebb 2 x 1,5 mm² keresztmetszetű vezetékek bekötését kábelvéggel, vagy legalább 1 x 0,22 mm² keresztmetszetű vezetékek bekötését kábelvég nélkül. A termék állandó fényjelzést biztosít, így ideális állapotjelzésre.
A ZB4BV156 jelzőlámpa blokk méretei optimálisak kompakt vezérlőpanelekhez: a teljes szélesség 30 mm, a magasság 47 mm, a mélység pedig 37 mm. A csavaros kapcsok ISO n°1 (X1-X2)PL szabványnak megfelelő terminálkiosztással rendelkeznek. A csavarok meghúzási nyomatéka 0,8-1,2 Nm között kell legyen az IEC 60947-1 szabvány szerint. A termék kompatibilis különböző csavarhúzó típusokkal: keresztfejű (Philips 1-es vagy pozidriv 1-es), valamint lapos (4 mm vagy 5,5 mm átmérőjű) csavarhúzókkal is használható, ami megkönnyíti a telepítést és karbantartást.
A ZB4BV156 jelzőlámpa blokk kiváló elektromos paraméterekkel rendelkezik: 600 V névleges szigetelési feszültség (3-as szennyezettségi fok mellett) és 6 kV névleges lökőfeszültség-állóság az IEC 60947-1 szabványnak megfelelően. A termék I. érintésvédelmi osztályú az IEC 60536 szerint. Környezeti szempontból is rendkívül ellenálló: -40°C és +70°C közötti tárolási és üzemi hőmérséklet-tartományban használható. Mechanikai szilárdságát tekintve 5 gn rezgésállóságú (f= 2-500 Hz között) az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállósággal rendelkezik félfél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék TH védőkezeléssel van ellátva, ami tovább növeli ellenállóképességét. A ZB4BV156 számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a DNV, UL, LROS, BV és CSA minősítéseket, valamint megfelel számos szabványnak, mint például a CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-1/-5-4/-5-5 és a JIS C8201 sorozat.
Schneider Electric Harmony XB4 - ZB4BV156 -fém jelzőlámpa BA9s foglalatos blokk rögzítő aljzattal, 250V műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Komplett test/jelzőlámpa blokk összeállítás
Eszköz rövid neve: ZB4
Rögzítő gallér anyaga: Zamak
Értékesítési egység: 1
Csatlakozási jellemzők
Csatlakozások - kapcsok: Csavaros kapcsok, <= 2 x 1,5 mm² kábelvéggel
Csavaros kapcsok, >= 1 x 0,22 mm² kábelvég nélkül
Fényforrás: Izzó nem tartozék
Izzó foglalat: BA 9s
Jelzőlámpa tápellátás: Közvetlen <2,4 W
[Us] névleges tápfeszültség: <= 250 V
Kiegészítő információk
CAD méretadatok - szélesség: 30 mm
CAD méretadatok - magasság: 47 mm
CAD méretadatok - mélység: 37 mm

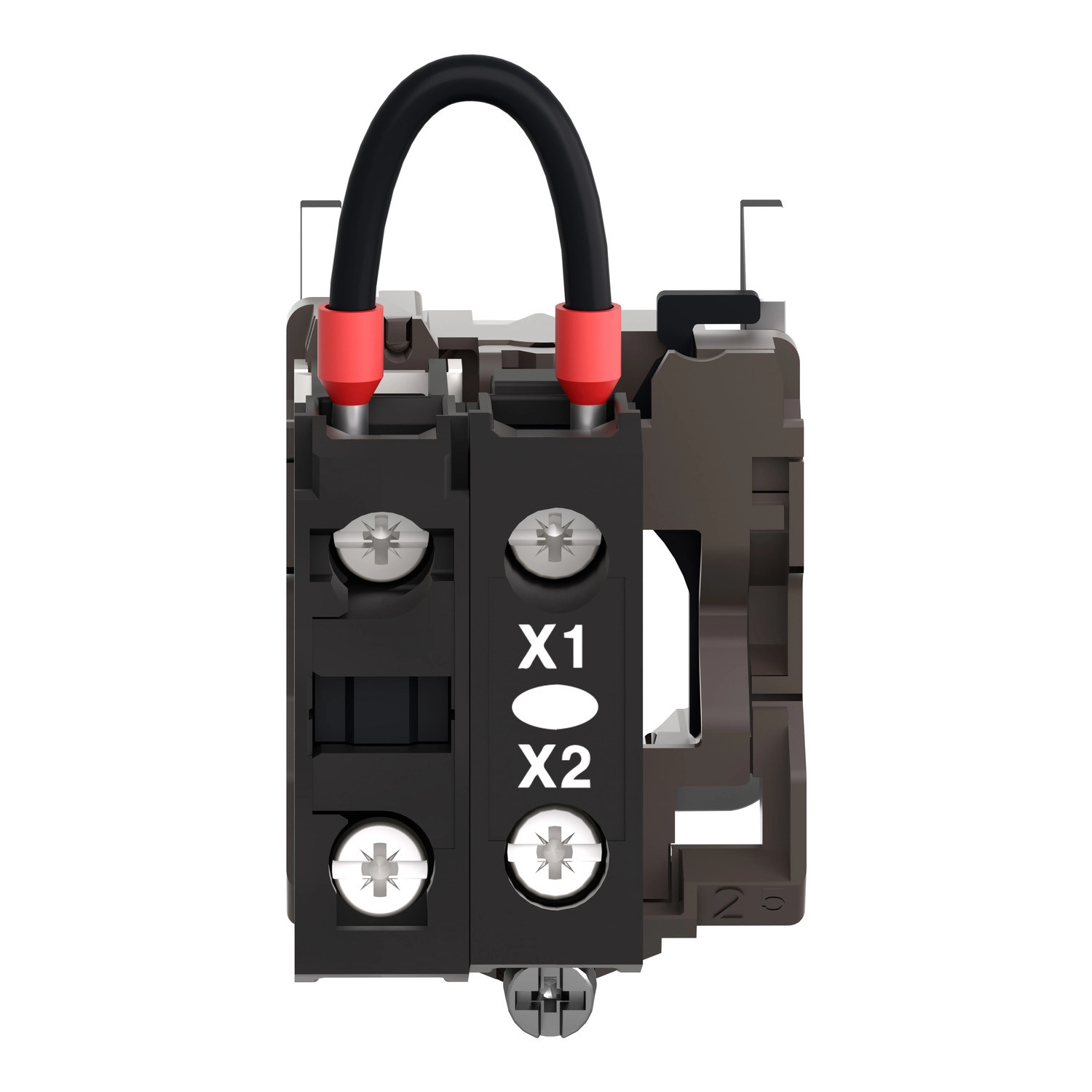

Terminálok leírása ISO n°1: (X1-X2)PL
Meghúzási nyomaték: 0,8…1,2 N.m az IEC 60947-1 szerint
Csavarfej típusa: Kereszt kompatibilis Philips 1-es csavarhúzóval
Kereszt kompatibilis pozidriv 1-es csavarhúzóval
Hornyolt kompatibilis lapos Ø 4 mm csavarhúzóval
Hornyolt kompatibilis lapos Ø 5,5 mm csavarhúzóval
[Ui] névleges szigetelési feszültség: 600 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 6 kV az IEC 60947-1 szerint
Jelzéstípus: Állandó
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Érintésvédelmi osztály: I. osztály az IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
