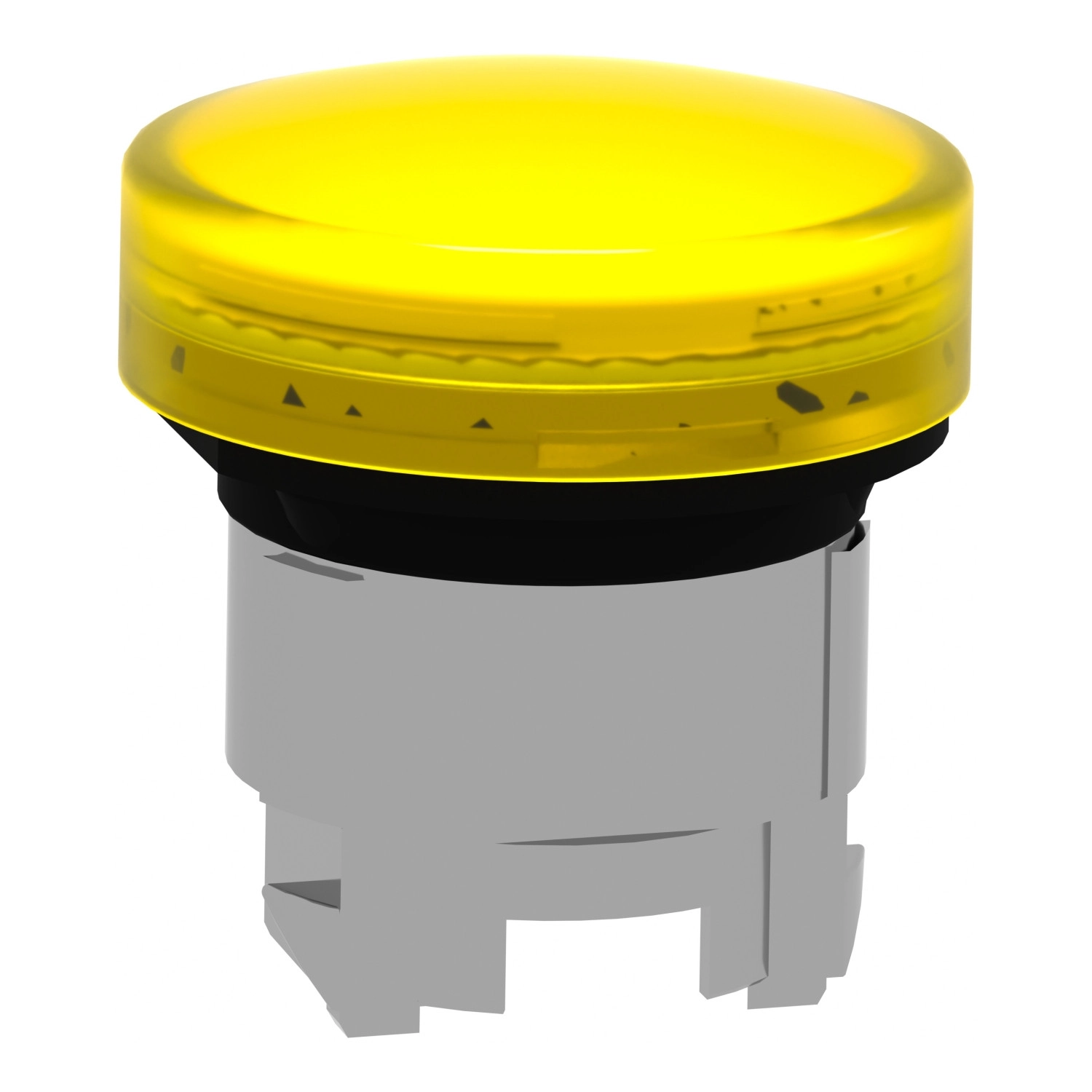

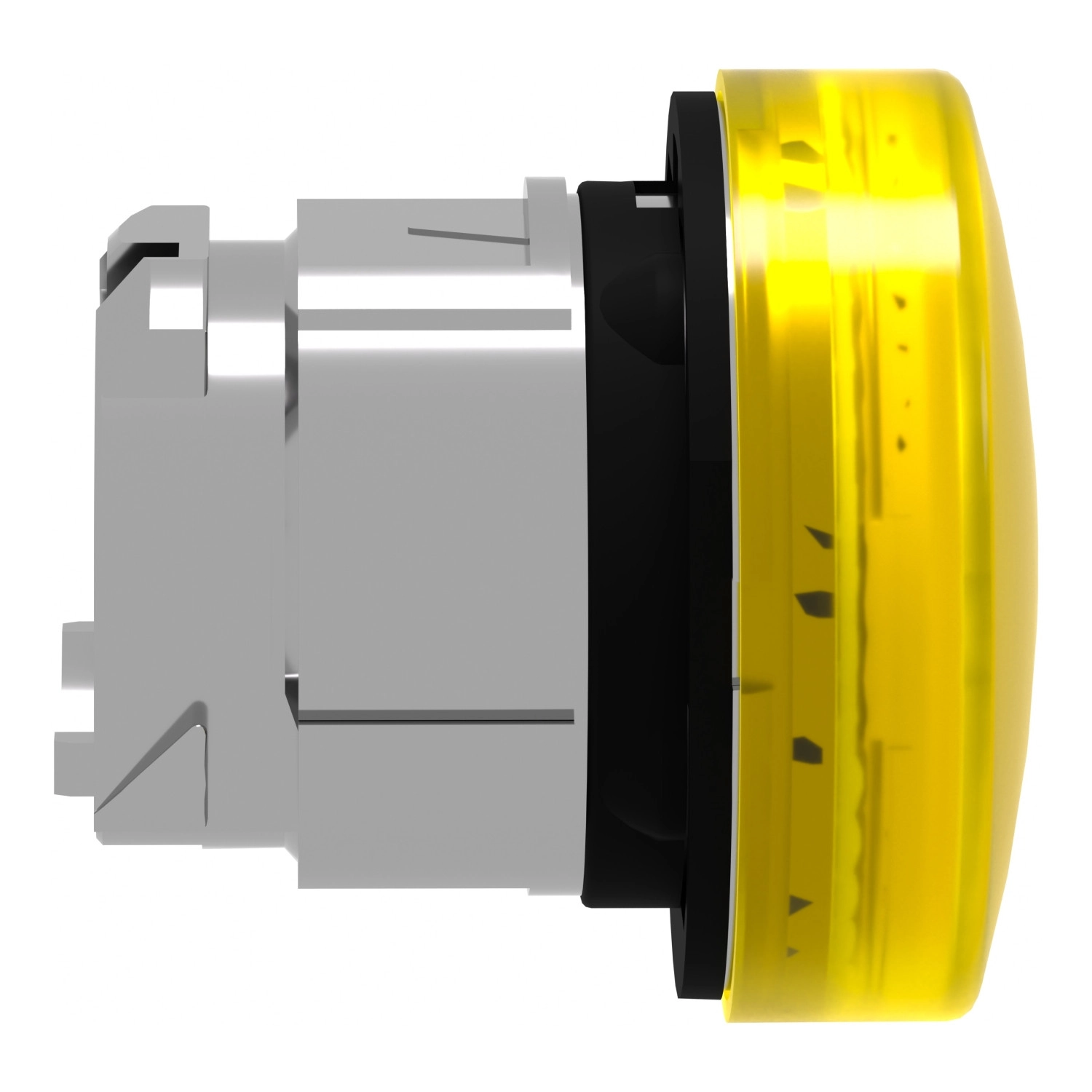

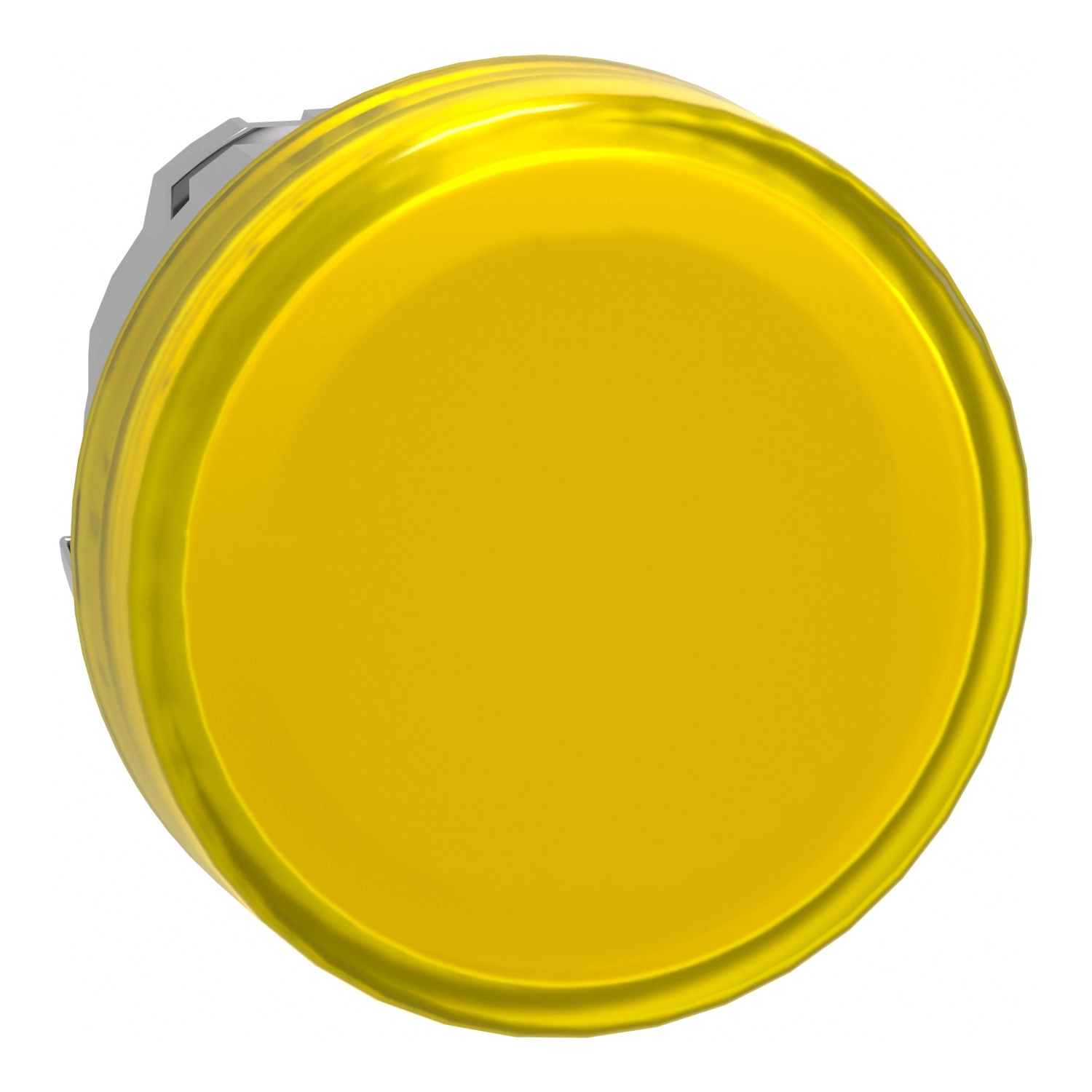

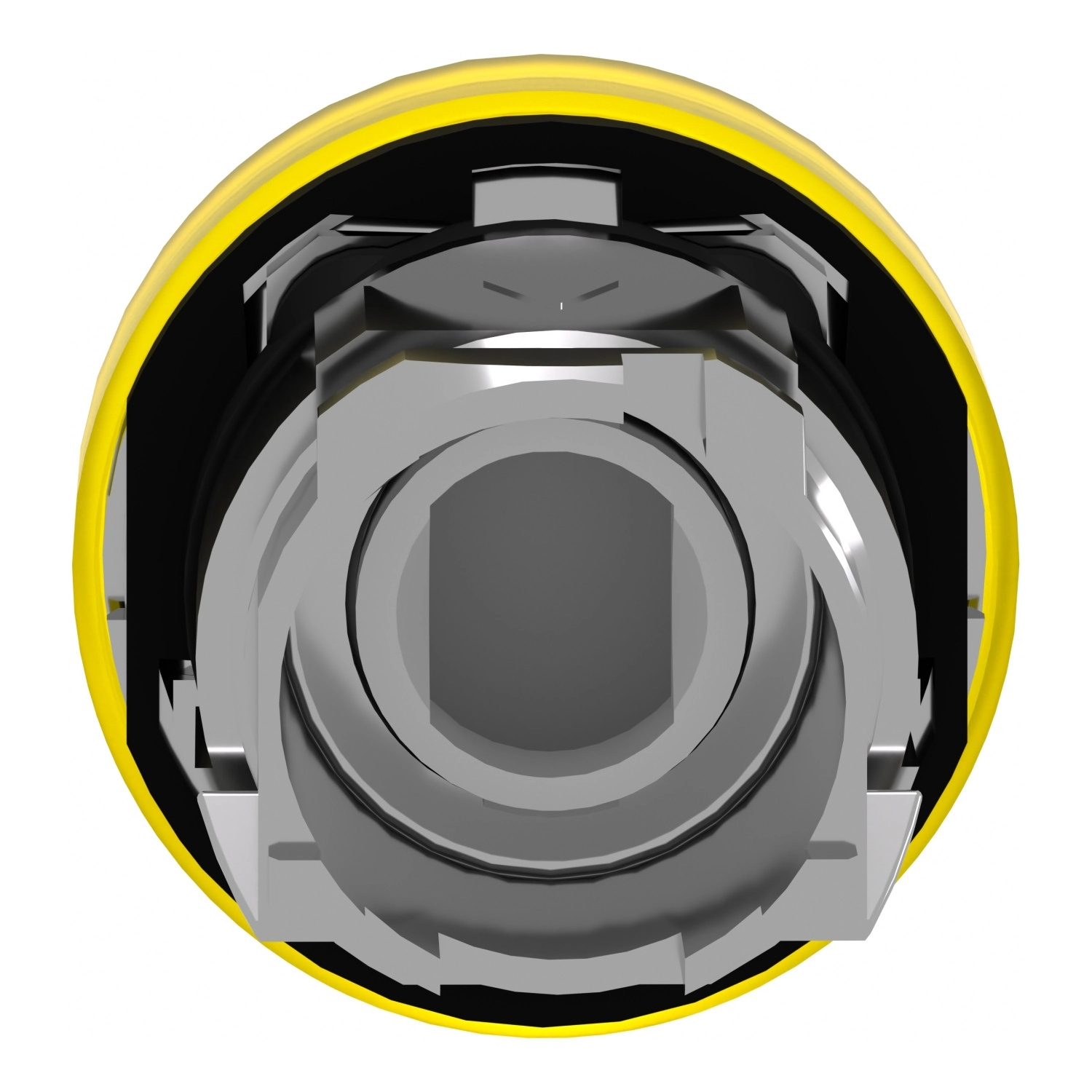

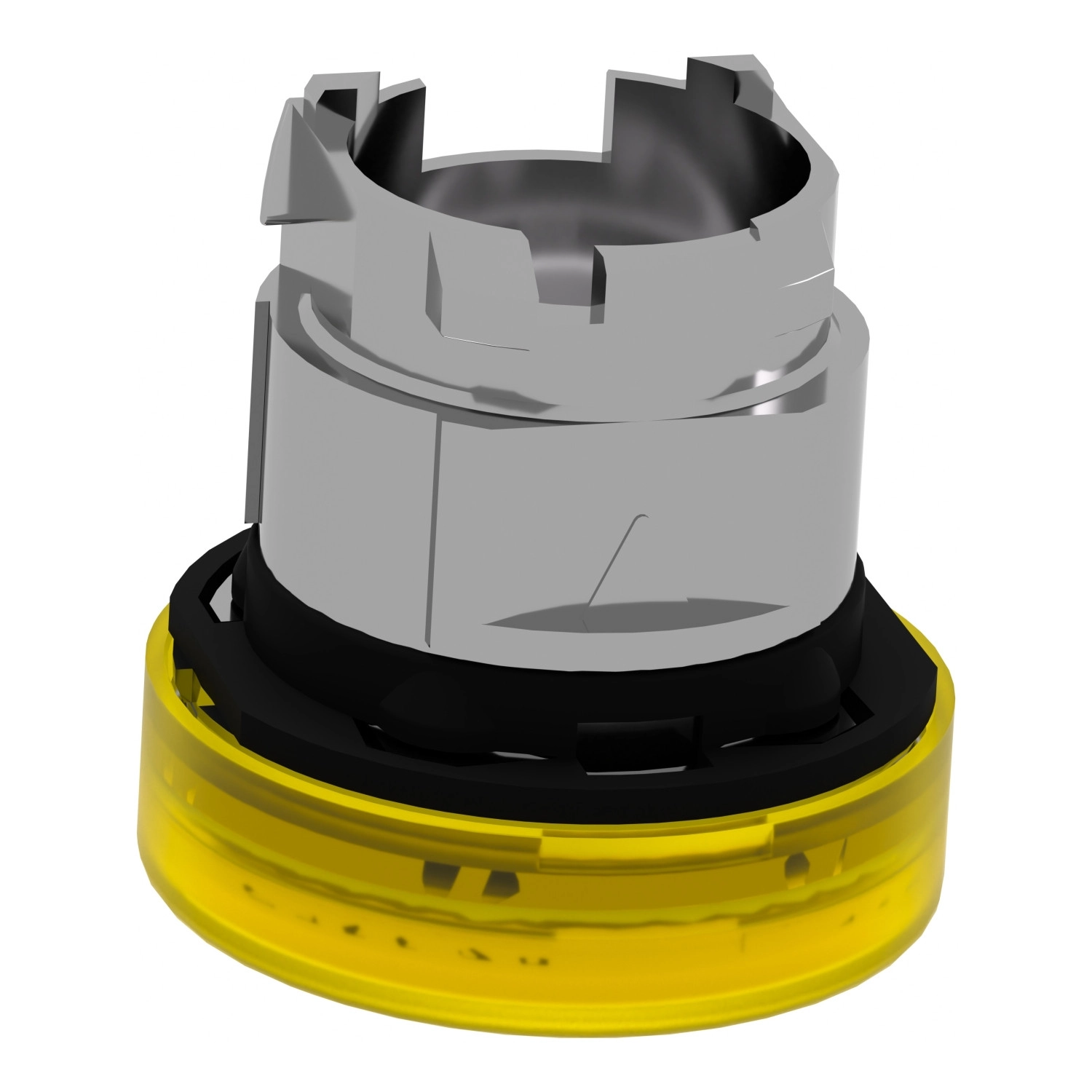

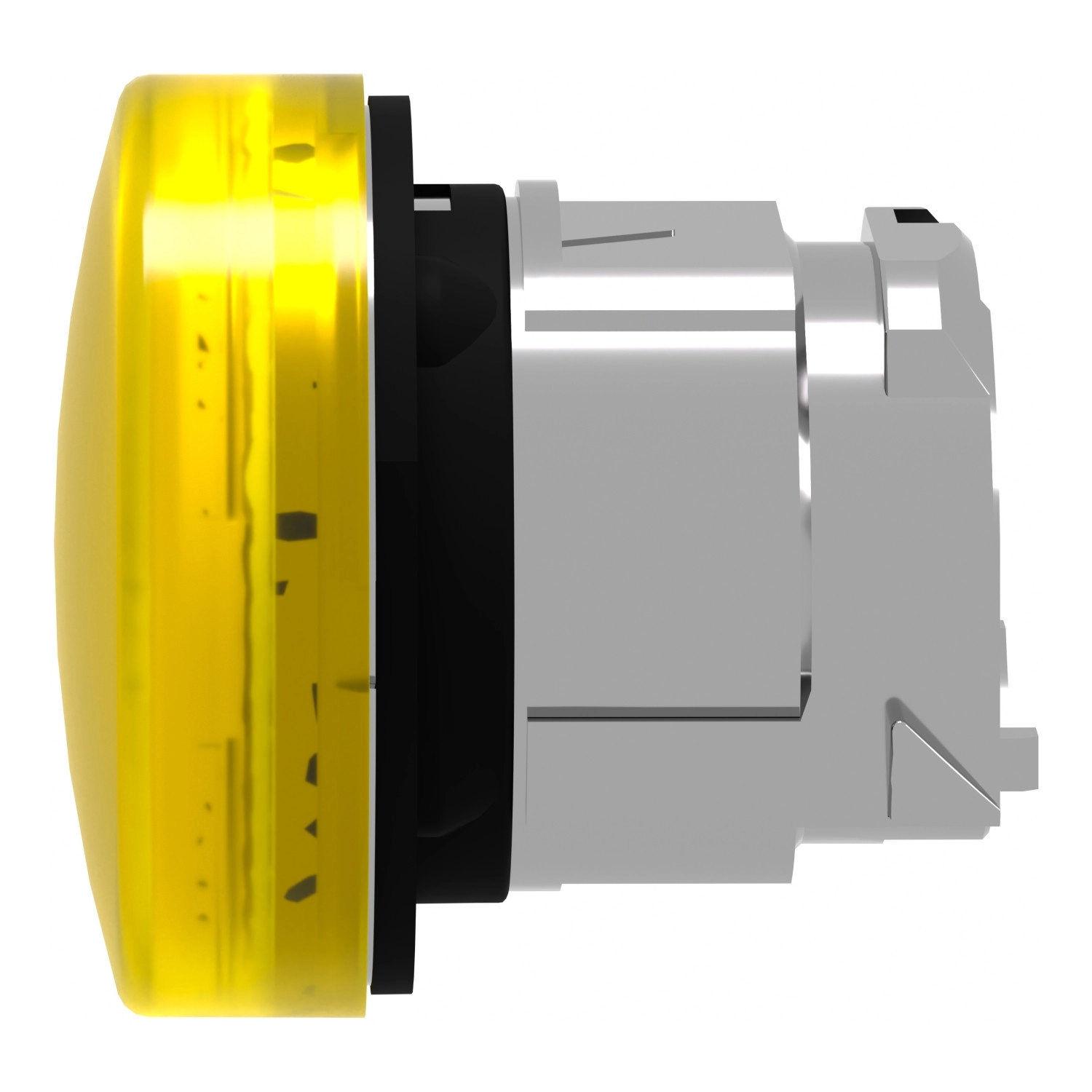

A Schneider Electric Harmony XB4 sorozatú ZB4BV083 jelzőlámpa fej egy kivételes minőségű ipari vezérlőelem, amely különösen tartós és megbízható konstrukcióval rendelkezik. Ez a sárga színű, 22mm átmérőjű kezelőelem ideális választás olyan alkalmazásokhoz, ahol fontos a jól látható vizuális visszajelzés. A krómozott fém kialakítás nem csak esztétikus megjelenést biztosít, hanem rendkívüli tartósságot is garantál még a legmostohább ipari környezetekben is.

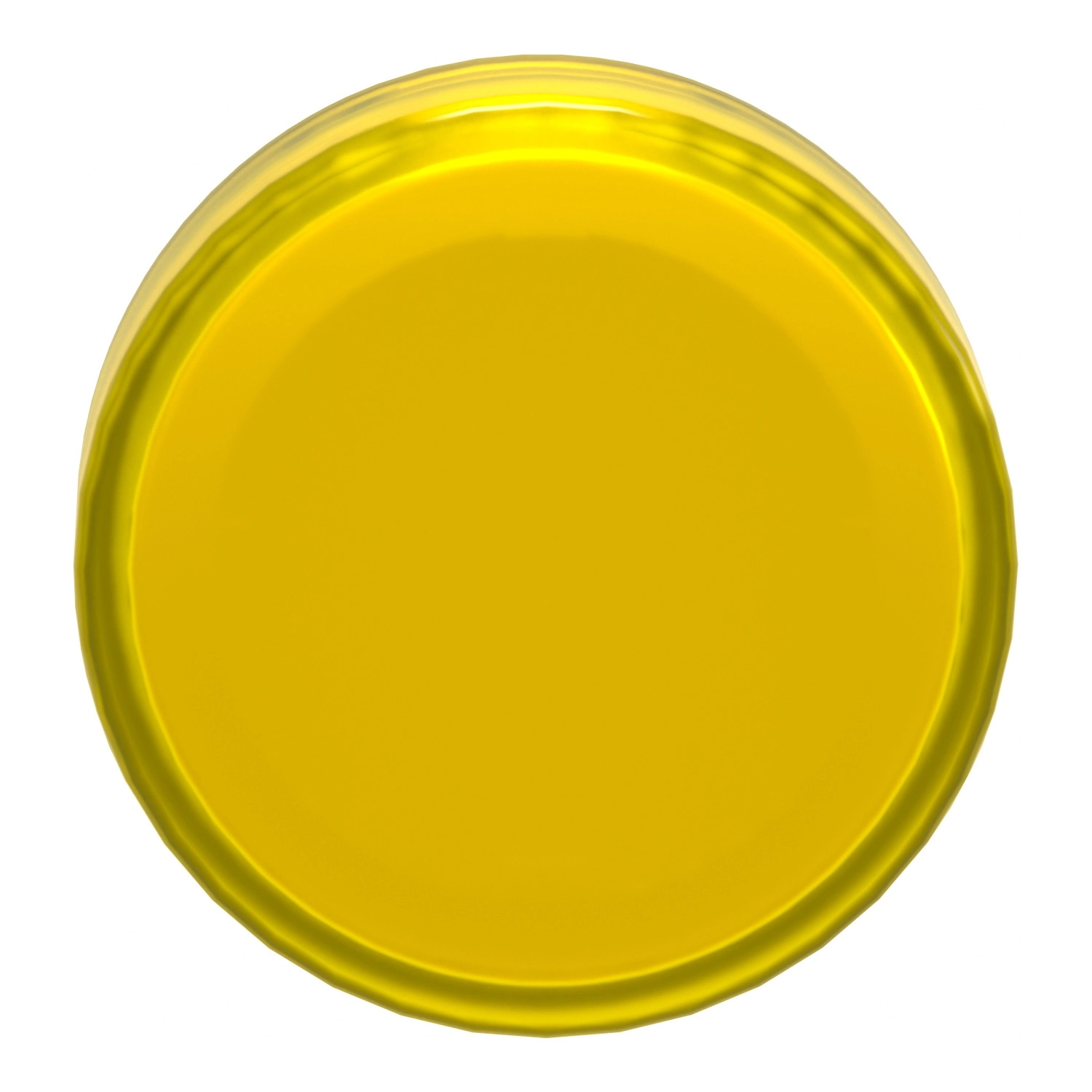

A ZB4BV083 jelzőlámpa fej sima, sárga színű lencsével rendelkezik, amely optimális láthatóságot biztosít különböző megvilágítási körülmények között. Univerzális LED-kompatibilitása lehetővé teszi, hogy a Schneider Electric univerzális LED blokkjaival együtt használd, így rugalmasan alkalmazható különféle vezérlőpanelekben és ipari berendezésekben. A termék egy alapvető elem, amelyhez külön kell megvásárolni a megfelelő LED világítóegységet a kívánt működéshez.
A jelzőlámpa fej kiemelkedő védelmi jellemzőkkel rendelkezik. IP66, IP67, IP69 és IP69K védettségi fokozatának köszönhetően ellenáll a pornak, víznek, és magas nyomású mosásnak is, ami akár 7000000 Pa nyomást is jelenthet 55°C-on, 0,1 méter távolságról. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kiemelkedő ellenállóképességére különböző környezeti hatásokkal szemben. Az IK06 fokozatú ütésállóság biztosítja, hogy a jelzőlámpa még mechanikai behatások esetén is megőrizze funkcionalitását. A termék -40°C és +70°C közötti hőmérsékleti tartományban használható, így extrém környezeti feltételek mellett is megbízhatóan működik.
A ZB4BV083 jelzőlámpa fej többféle elektromos konfigurációval használható: P1 kódú összeállításban elülső rögzítéssel integrált LED-del, vagy P2 kódú összeállításban elülső rögzítéssel integrált LED-del és transzformátorral. A precíziós méretezés – 29 mm szélesség, 29 mm magasság és 30 mm mélység – lehetővé teszi a pontos beépítést szabványos kezelőpanelekbe. A terméket különböző nemzetközi szabványoknak megfelelően tervezték és tesztelték, beleértve az UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1 és JIS C8201-1 előírásokat, így világszerte használható ipari környezetben. A jelzőlámpa kiváló rezgésállósággal is rendelkezik: ellenáll az 5 gn (f= 2…500 Hz) rezgésnek az IEC 60068-2-6 szabványnak megfelelően, valamint a 30 gn és 50 gn ütéseknek is, ami tovább növeli a termék megbízhatóságát nehéz üzemi körülmények között is.
Schneider Electric Harmony XB4 - ZB4BV083 -fém jelzőlámpa fej, Ø22, LED jelzőlámpához, sárga műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Jelzőlámpa fej
Termékkód: ZB4BV083
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Színjellemzők: Sárga színű, sima lencsével
Mechanikai jellemzők
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Minimális osztható mennyiség: 1
Jelzőegység fejének alakja: Kerek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos jellemzők
Elektromos összetétel kódja: P1 elülső rögzítéssel integrált LED-del
P2 elülső rögzítéssel integrált LED-del és transzformátorral
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Védelmi osztályok
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-1
JIS C8201-1
Szerelési előírások
Panel és nyomtatott áramköri lap általános tűrései: A kumulatív tűrés nem haladhatja meg a 0,3 mm-t: T1 + T2 = max. 0,3 mm
Minimális áramköri lap vastagság: 1,6 mm
Kivágási átmérő: 22,4 mm ± 0,1
Test/rögzítő gallér ZB4 BZ009 tájolása: ± 2°30' (kivéve az a és b jelölésű kivágásokat)
ZBZ 006 csavarok meghúzási nyomatéka: max. 0,6 N.m
Rezgésállóság és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
