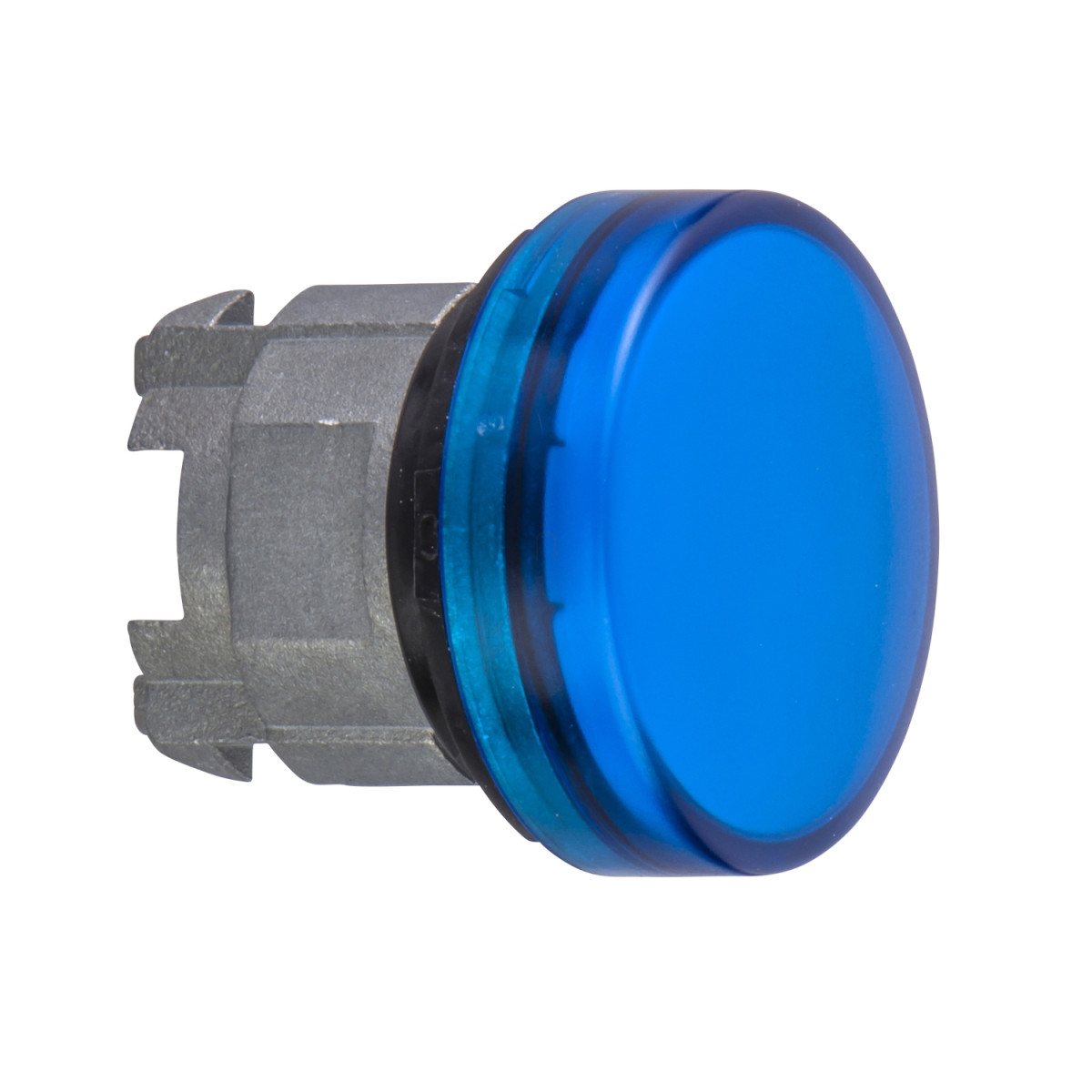

A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BV06S kék jelzőlámpa fej egy rendkívül sokoldalú és megbízható ipari vezérlőelem, amely tökéletes választás magas környezeti megvilágítású helyszíneken. Ez a standard, kör alakú, 22 mm átmérőjű jelzőlámpa fej barázdált kék búrával rendelkezik, amely kiváló láthatóságot biztosít még erős környezeti fényben is, így ideális ipari környezetben való alkalmazásra.
A ZB4BV06S jelzőlámpa fej a BA 9s típusú izzókkal kompatibilis, és a Harmony XB4 termékcsalád részeként illeszkedik a Schneider Electric széles körben elismert ipari vezérlőelem kínálatába. A készülék alapelemeként szolgál, amit különböző konfigurációkban lehet felhasználni. A ZB4BV06S előlapra szerelhető, és két különböző elektromos konfigurációval használható: P3 kóddal előlapi szereléshez BA 9s izzóval, vagy P4 kóddal előlapi szereléshez BA 9s izzóval és transzformátorral.
A termék kimagasló védelmi tulajdonságokkal rendelkezik, többek között IP66, IP67, IP69 és IP69K védettséggel az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással. Ezek a jellemzők biztosítják, hogy a jelzőlámpa fej tökéletesen ellenálljon a pornak, víznek és magas nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK06 fokozatú ütésállóság az IEC 50102 szabványnak megfelelően további védelmet nyújt a mechanikai behatásokkal szemben. A Harmony XB4 sorozat ezen tagja rendkívüli tartóssággal büszkélkedhet, ami megmutatkozik a kiváló rezgés- és ütésállóságban is - 5 gn rezgésállóság a 2-500 Hz tartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállóság félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabványnak megfelelően.
A ZB4BV06S fej krómozott fém kerettel rendelkezik, ami nem csak esztétikus megjelenést, hanem hosszú élettartamot is biztosít. A termék CAD méretei: 29 mm szélesség, 29 mm magasság és 31 mm mélység, így kompakt kialakítása lehetővé teszi a rugalmas beépíthetőséget. A panel kivágásánál javasolt 22,5 mm átmérőt használni a tökéletes illeszkedés érdekében. A termék felhasználóbarát szerelhetőségét különböző szerelési opciók támogatják, beleértve a csavaros csatlakozó kapcsokkal, dugaszolható csatlakozókkal vagy nyomtatott áramköri lapra történő szerelést, illetve a Faston csatlakozókkal való kapcsolatot. A terméket TH (Thermoplastic) védőkezeléssel látták el, ami növeli a tartósságot a különböző környezeti feltételek mellett.
Schneider Electric Harmony XB4 - ZB4BV06S -kék jelzőlámpa fej Ø22 with barázdált búra BA9-cel műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiségenként: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Működtető további információ: Barázdált lencsével
Környezeti jellemző: Magas környezeti megvilágítású környezet
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kód: P3 előlapi szerelésnél BA 9s-szel
P4 előlapi szerelésnél BA 9s-szel és transzformátorral
Eszköz bemutató: Alap elem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…55 °C
Túlfeszültség kategória: I. osztály az IEC 60536-nak megfelelően
IP védettségi fokozat: IP66 az IEC 60529-nek megfelelően
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102-nek megfelelően
Szabványok
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-1
UL 508
JIS C8201-1
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27-nek megfelelően
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27-nek megfelelően
