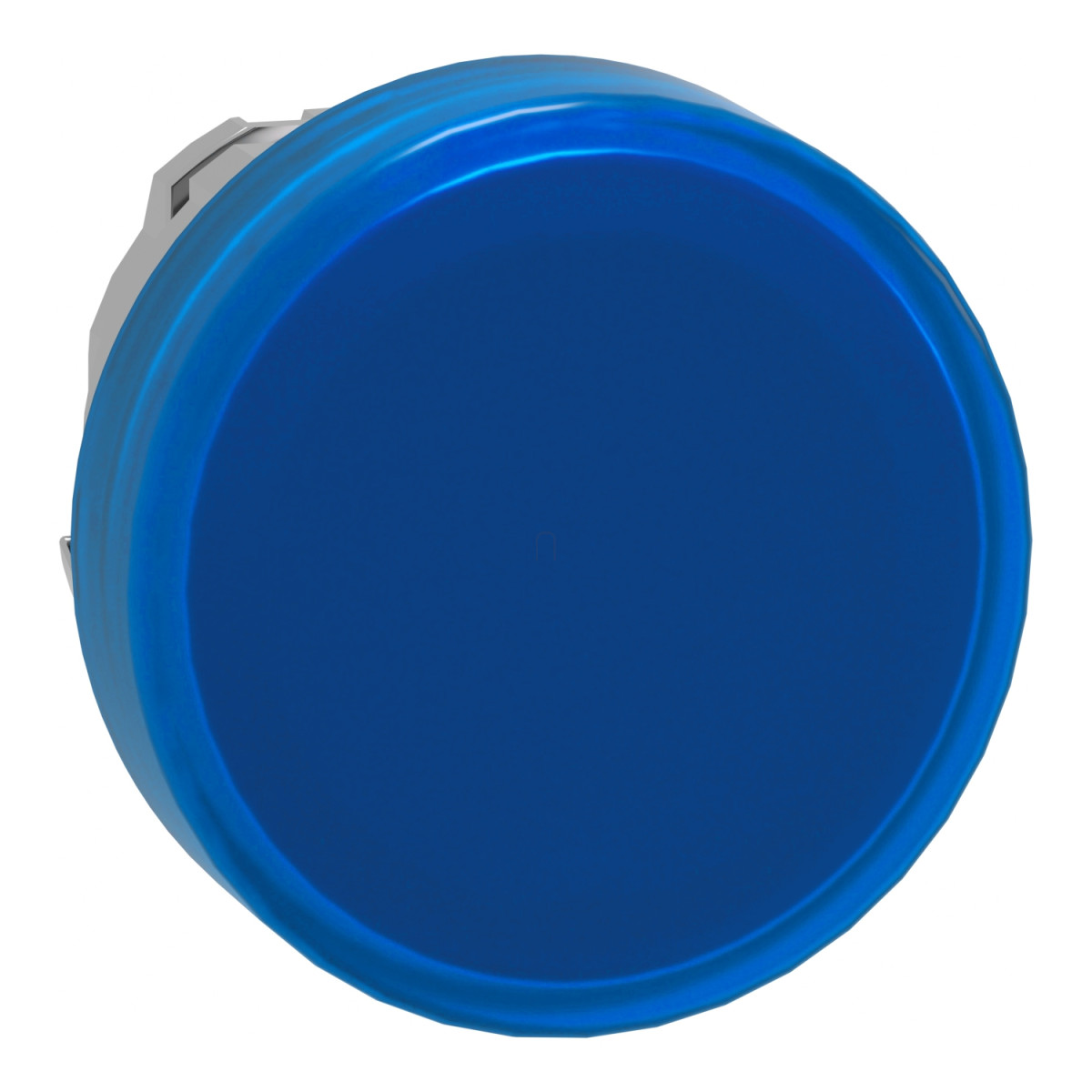

A Schneider Electric Harmony XB4 sorozatú ZB4BV063 modellszámú jelzőlámpa fej egy prémium minőségű ipari vezérlőelem, amely kimondottan LED-es jelzőlámpákhoz lett tervezve. Ez a kék színű, 22 mm átmérőjű szerelvény tökéletes választás vezérlőpanelekbe történő beépítésre, ahol fontos a gyors vizuális visszajelzés és a megbízható működés.
A ZB4BV063 jelzőlámpa fej krómozott fém kivitelben készül, ami nemcsak esztétikus megjelenést biztosít, hanem rendkívüli tartósságot is kölcsönöz a terméknek. Az átlátszó, sima lencse mögött elhelyezkedő kék színű felület optimális fényáteresztést biztosít, így a LED fényforrás még erős környezeti megvilágítás mellett is jól látható jelzést ad. A termék univerzális LED blokkokkal kompatibilis, így rugalmasan alkalmazható különböző vezérlési rendszerekben.
A ZB4BV063 jelzőlámpa fej kivételes védettséggel rendelkezik a környezeti behatásokkal szemben. Az IP66, IP67, IP69 és IP69K védettségi fokozat biztosítja, hogy a termék tökéletesen ellenálljon a pornak, víznek és nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-os vízsugár esetén is. Ez különösen előnyös az olyan ipari környezetben, ahol a berendezések rendszeres tisztítása szükséges. A NEMA 13 és NEMA 4X szabványoknak megfelelő kialakítás további bizonyítéka a termék kiváló védettségének. A jelzőlámpa fej széles hőmérsékleti tartományban, -40 és +70 °C között megbízhatóan működik, így extrém körülmények között is alkalmazható.
A szerelhetőség szempontjából a ZB4BV063 jelzőlámpa fej rendkívül sokoldalú. A 22 mm-es szabványos rögzítési átmérő biztosítja, hogy könnyen beépíthető legyen a legtöbb vezérlőpanelbe. A CAD méretek - 29 mm szélesség, 29 mm magasság és 30 mm mélység - lehetővé teszik a pontos tervezést. A termék különböző elektromos konfigurációkban használható: P1 kódú előlapi szerelésű integrált LED-del, vagy P2 kódú előlapi szerelésű integrált LED-del és transzformátorral. A szerelési útmutató részletes információkat tartalmaz a nyomtatott áramköri lapra történő szerelésről, a panel kivágási méreteiről és a rögzítési pontokról, biztosítva ezzel a problémamentes telepítést. Az alapelem könnyen kombinálható a kompatibilis LED blokkokkal, így teljes jelzőlámpát alkotva.
A ZB4BV063 jelzőlámpa fej mechanikai ellenálló képessége is kiemelkedő. Az IEC 60068-2-6 szabványnak megfelelő 5 gn rezgésállóság és az IEC 60068-2-27 szabvány szerint fél szinusz hullámú gyorsulásnál 30 gn (18 ms időtartam) vagy 50 gn (11 ms időtartam) ütésállóság biztosítja, hogy a termék a legmostohább ipari körülmények között is megőrzi működőképességét. A termék az IK06 ütésállósági fokozatnak is megfelel az IEC 50102 szerint, ami további bizonyítéka a robosztus kivitelnek. A Schneider Electric Harmony XB4 ZB4BV063 jelzőlámpa fej számos szabványnak megfelel, beleértve a JIS C8201-5-1, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5 és JIS C8201-1 szabványokat, így globálisan alkalmazható különböző ipari rendszerekben.
Schneider Electric Harmony XB4 - ZB4BV063 -fém jelzőlámpa fej, Ø22, LED jelzőlámpához, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Jelzőlámpa fej
Termékkompatiblitás: Univerzális LED
Eszköz rövidnév: ZB4
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Oszthatatlan eladási mennyiség: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Sapka/működtető vagy lencse színe: Kék
Működtető kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0.1 m
Elektromos összetétel kódja: P1 előlapi szerelésű integrált LED-del
P2 előlapi szerelésű integrált LED-del és transzformátorral
Eszköz megjelenés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemeltetési környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
JIS C8201-5-1
UL 508
IEC 60947-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-1
IEC 60947-5-5
JIS C8201-1
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
