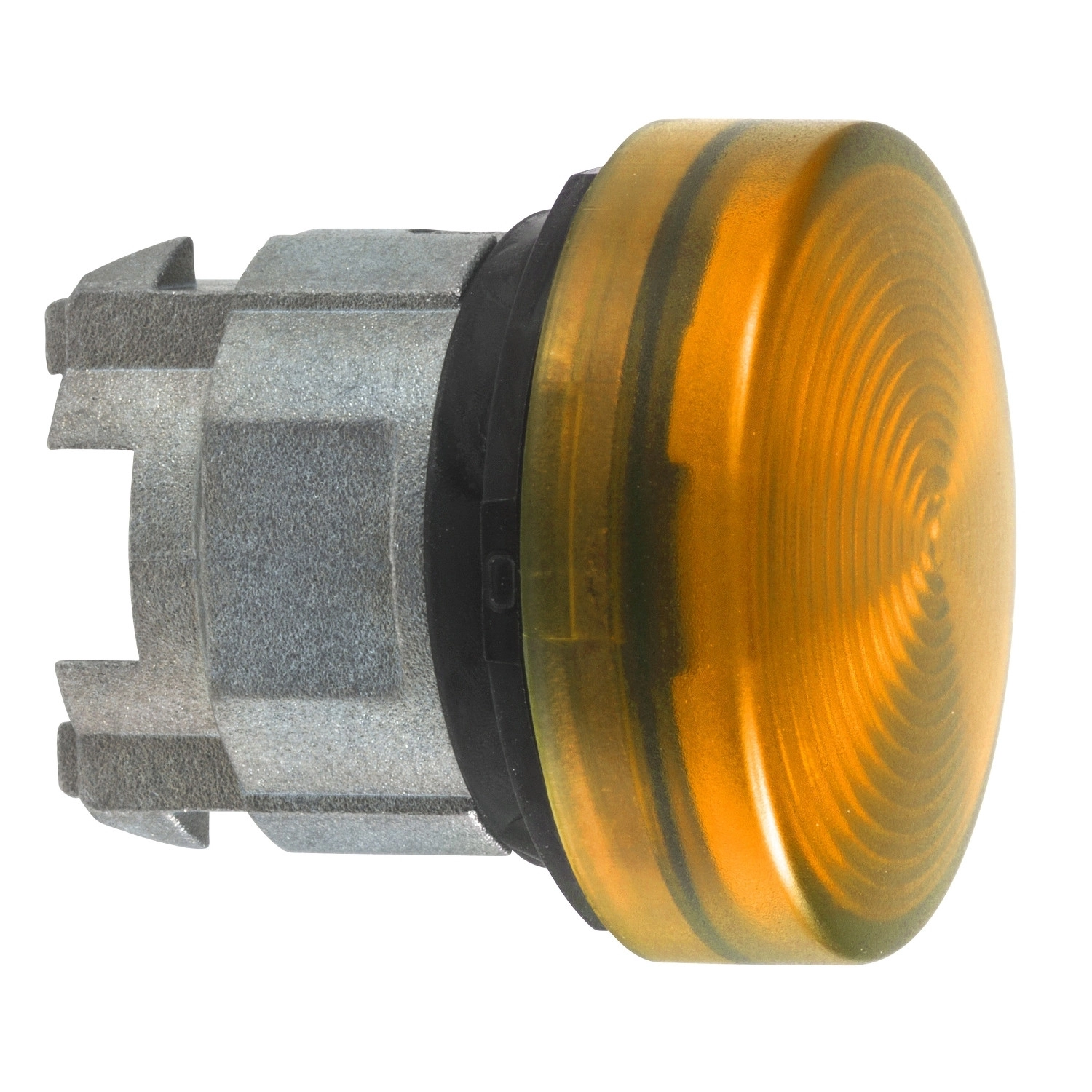

A Schneider Electric Harmony XB4 ZB4BV05S egy kiváló minőségű, narancssárga jelzőlámpa fej, amely ipari környezetben és vezérlőpaneleken történő használatra terveztek. Ez a 22 mm átmérőjű pilótalámpa fej barázdált lencsével rendelkezik, amely fokozott láthatóságot biztosít még erős környezeti megvilágítás mellett is, így ideális választás olyan alkalmazásokhoz, ahol a vizuális jelzések kritikus fontosságúak.
A ZB4BV05S a Schneider Electric népszerű Harmony XB4 sorozatának része, amely világszerte elismert megbízhatóságáról és tartósságáról. A termék BA9s izzóval kompatibilis, és kiemelkedő védelmi osztályokkal büszkélkedhet: IP66, IP67, IP69 és IP69K szabványoknak megfelelő kialakítással rendelkezik, ami kivételes védelmet nyújt por, víz, és nagynyomású mosás ellen. Ez a jelzőlámpa fej ellenáll akár 7000000 Pa nyomásnak 55 °C hőmérsékleten, 0,1 m távolságból történő nagynyomású mosásnak, ami különösen hasznos olyan ipari környezetben, ahol rendszeres tisztítás szükséges.
A termék krómozott fémből készült kerettel rendelkezik, amely nemcsak esztétikus megjelenést, hanem hosszú élettartamot is biztosít. A ZB4BV05S standard fejtípusú, kerek jelzésű egységgel, amely tökéletesen illeszkedik a Harmony XB4 termékcsalád többi eleméhez. Méreteit tekintve a CAD szerinti teljes szélesség 29 mm, magasság 29 mm, mélység pedig 30 mm, ami kompakt kialakítást tesz lehetővé a vezérlőpaneleken.
A ZB4BV05S jelzőlámpa fej rendkívül széles hőmérsékleti tartományban működőképes: -40 és +55 °C között üzemeltethető, tárolási hőmérséklete pedig -40 és +70 °C között van. IK06 mechanikai védettséggel rendelkezik az IEC 50102 szabványnak megfelelően, és kiváló rezgésállóságot mutat: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint. Ütésállósága is figyelemre méltó: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinuszos gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
A termék számos nemzetközi szabványnak megfelel, köztük az UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. A túlfeszültség elleni védelem szempontjából I. osztályú az IEC 60536 szerint. Az elektromos összeállítás kódjai: P3 elülső szerelés esetén BA 9s-sel, valamint P4 elülső szerelés esetén BA 9s-sel és transzformátorral. Ez a jelzőlámpa fej alapvetően alapelemként kerül forgalomba, és különböző szerelési lehetőségeket kínál, beleértve a csavaros kapocslemezes vagy dugaszolható csatlakozókkal történő csatlakoztatást, a nyomtatott áramköri kártyára való csatlakoztatást és a Faston csatlakozókat is.
Schneider Electric Harmony XB4 - ZB4BV05S -narancssárga jelzőlámpa fej Ø22 with barázdált búra BA9-cel műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Eszköz rövid neve: ZB4
Keret anyag: Krómozott fém
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Fej típus: Standard
Jelzőegység fejének formája: Kerek
Sapka/működtető vagy lencse színe: Narancssárga
Működtető kiegészítő információ: Barázdált lencsével
Környezeti jellemző: Erős környezeti megvilágítás
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kód: P3 elülső szerelés BA 9s-sel, P4 elülső szerelés BA 9s-sel és transzformátorral
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeléshez: -40…55 °C
Túlfeszültség kategória: I. osztályú az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
