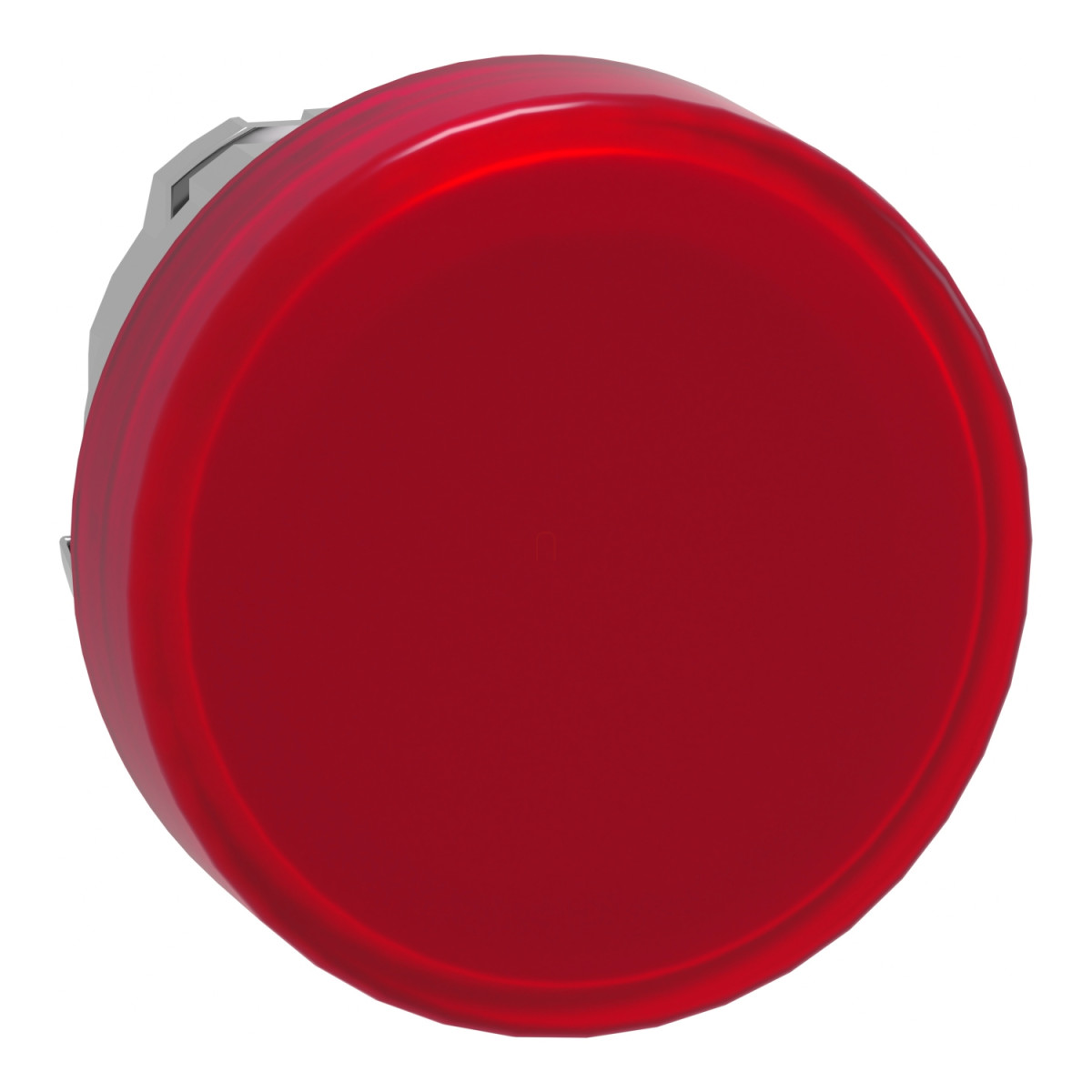

A Schneider Electric Harmony XB4 sorozatú ZB4BV043 jelzőlámpa fej egy professzionális ipari alkalmazásokhoz tervezett, kiváló minőségű termék, amely kiemelt megbízhatóságot és tartósságot biztosít ipari környezetben. Ez a piros színű, krómozott fém lámpa fej 22 mm-es szabványos szerelőfuratba illeszthető, és univerzális LED egységekkel kompatibilis.
A ZB4BV043 jelzőlámpa fej egy alapvető eleme az ipari vezérlőrendszereknek, ahol a vizuális visszajelzés kulcsfontosságú. A termék sima, egyszerű lencsével rendelkezik, ami optimális láthatóságot biztosít minden irányból. Kialakítása egyszerre funkcionális és esztétikus, így tökéletes választás mind ipari, mind kereskedelmi alkalmazásokhoz. A Harmony XB4 sorozat más elemeivel könnyedén kombinálható, így teljes jelzőrendszerek építhetők ki.
A Schneider Electric Harmony XB4 ZB4BV043 jelzőlámpa fej kiemelkedő műszaki paraméterekkel rendelkezik. A termék IP védettségi besorolása rendkívül magas: IP66, IP67, IP69 és IP69K, ami teljes védelmet biztosít por és víz ellen, még nagynyomású mosással szemben is (7000000 Pa nyomásig 55 °C-on). Továbbá megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ütésállósága IK06 az IEC 50102 szabvány szerint. Ezek a tulajdonságok teszik különösen alkalmassá zord ipari körülmények közötti használatra.
A műszaki specifikációk további részletei figyelemre méltóak: a termék -40...+70 °C közötti hőmérsékleten használható és tárolható, ami rendkívüli rugalmasságot biztosít a telepítés helyét illetően. Az eszköz kiváló rezgésállósággal rendelkezik (5 gn 2-500 Hz tartományban az IEC 60068-2-6 szerint), valamint kiemelkedő ütésállósággal (30 gn 18 ms időtartamra vagy 50 gn 11 ms időtartamra fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint). A termék I. túlfeszültségi osztályba tartozik az IEC 60536 szabvány szerint. Számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1 és JIS C8201-1.
A Schneider Electric ZB4BV043 jelzőlámpa fej könnyen szerelhető. A terméket két elektromos összetétel kóddal lehet használni: P1 (előlapi szerelés integrált LED-del) vagy P2 (előlapi szerelés integrált LED-del és transzformátorral). A szereléshez szükséges pontos furatméret 22,5 mm (ajánlott) vagy 22,3 mm (+0,4 mm). A CAD méretek szerint a termék szélessége és magassága 29 mm, mélysége pedig 30 mm. A telepítésnél figyelembe kell venni, hogy a panelek és nyomtatott áramköri lapok esetén a megengedett kumulatív tűrés nem haladhatja meg a 0,3 mm-t. A termék fontosabb mechanikai méretei között szerepel a keret anyaga (krómozott fém), a szerelési átmérő (22 mm), és a jelzőegység fejének alakja (kerek). A részletes telepítési előírások között szerepel a minimális áramköri lap vastagság (1,6 mm), és az ajánlott meghúzási nyomaték a ZBZ 006 csavarokhoz (0,6 Nm maximum).
ZB4BV043 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Eladási mennyiség: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Piros
Működtető további információ: Sima lencsével
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összeállítási kód: P1 előlapi szerelés integrált LED-del
P2 előlapi szerelés integrált LED-del és transzformátorral
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-5-5
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-1
JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Telepítési előírások
Áramköri lap minimális vastagsága: 1,6 mm
Kivágási átmérő: 22,4 mm ± 0,1
Ház/rögzítőgyűrű tájolás ZB4 BZ009: ± 2°30' (kivéve az a és b jelölésű kivágásokat)
ZBZ 006 csavarok meghúzási nyomatéka: maximum 0,6 N.m
