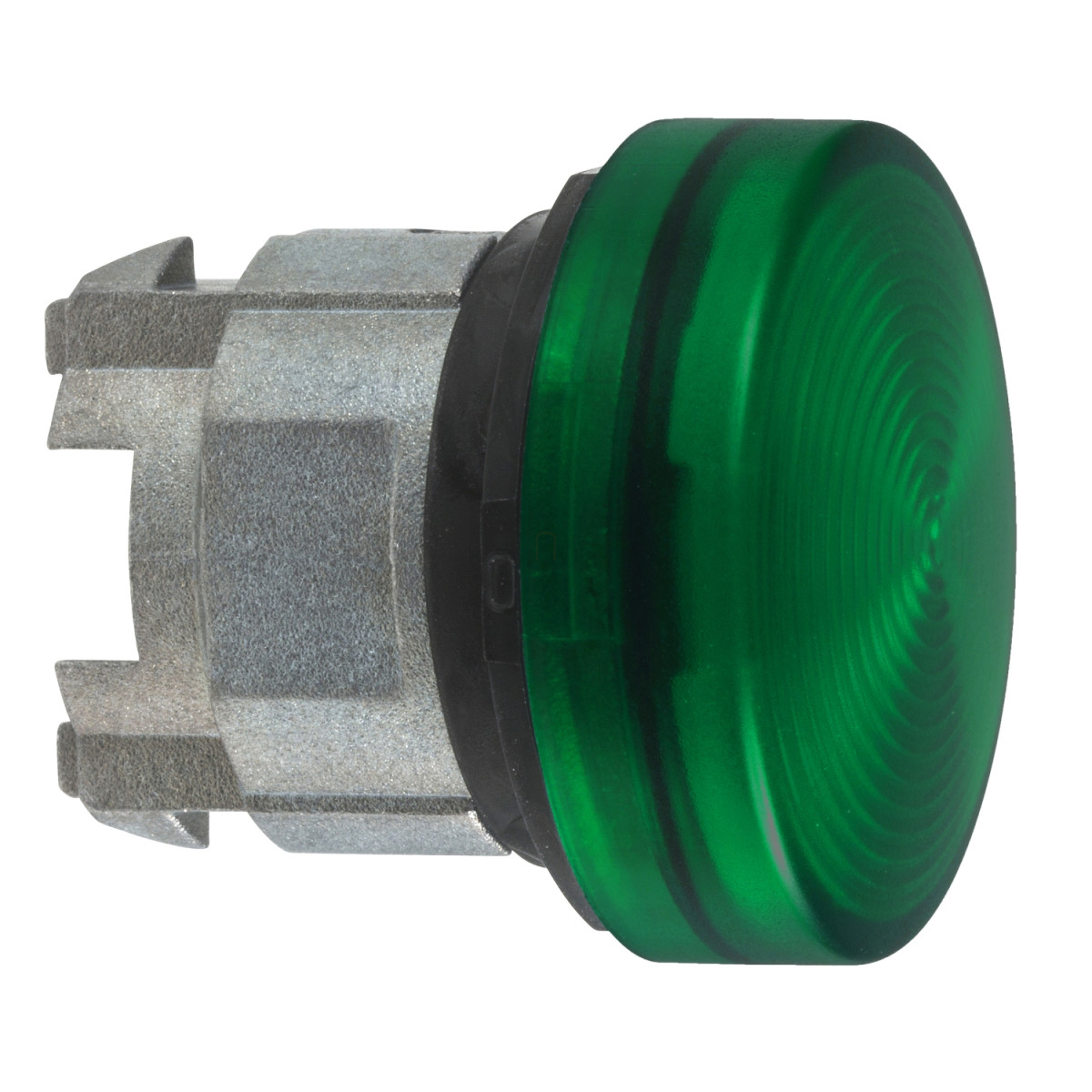

A Schneider Electric Harmony XB4 sorozatú ZB4BV03S jelzőlámpa fej a professzionális ipari alkalmazások megbízható kiegészítője. Ez a zöld színű, 22 mm átmérőjű, barázdált lencséjű jelzőlámpa fej elsősorban ipari vezérlőpanelek, gépek és berendezések állapotjelzésére szolgál, kiválóan alkalmazható a gépipar, automatizálás és gyártósorok területén.
A termék BA9s foglalattal rendelkezik, amely kompatibilis a szabványos BA9s izzókkal. A jelzőlámpa fej krómozott fém keret anyagból készül, ami nemcsak esztétikus megjelenést, hanem tartósságot is biztosít a terméknek. A standard, kerek kialakítású jelzőegység különösen jól alkalmazható nagy környezeti megvilágítású környezetben, mivel a barázdált lencse optimalizálja a fény láthatóságát még erős háttérfény esetén is.
A ZB4BV03S modell kiemelkedő műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik a legzordabb ipari körülmények közötti használatra is. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják a por és nedvesség elleni védelmet, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék robusztus kialakítására. Az IK06 ütésállósági fokozat garantálja a mechanikai behatásokkal szembeni ellenállást az IEC 50102 szabvány szerint.
A jelzőlámpa fej -40°C és +55°C közötti működési hőmérséklettartományban használható, tárolási hőmérséklete -40°C és +70°C között lehet. Méreteit tekintve a CAD teljes szélessége és magassága 29 mm, míg mélysége 31 mm. A szerelési átmérő 22 mm, ami megfelel az ipari szabványoknak, így könnyen integrálható a legtöbb vezérlőpanelbe. A P3 elektromos összeállítási kód elülső szerelést jelent BA9s foglalattal, míg a P4 kód az elülső szerelést BA9s foglalattal és transzformátorral jelöli.
A ZB4BV03S rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam=18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően, illetve 50 gn (időtartam=11 ms) félszinusz hullámú gyorsulás esetén ugyanezen szabvány szerint. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508 és JIS C8201-1 előírásokat, ami globális felhasználhatóságot biztosít.
Harmony XB4 ZB4BV03S műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Jelzőlámpa fej
Kompatibilitás: BA 9s
Eszköz rövid neve: ZB4
Keretanyag: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Lencse színe: Zöld
Lencse típusa: Barázdált
Környezeti jellemző: Magas környezeti megvilágítás
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Elektromos összeállítási kód: P3 elülső szereléskor BA 9s-sel
P4 elülső szereléskor BA 9s-sel és transzformátorral
Eszköz megjelenés: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...55 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Mechanikai ellenállás
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam=18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam=11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok
IEC 60947-5-5
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
UL 508
JIS C8201-1
