A Schneider Electric Harmony XB4 sorozatú ZB4BV033 jelzőlámpa fej egy prémium minőségű ipari vezérlőelem, amely tökéletes választás az ipari automatizálás, gépvezérlés és vezérlőpanelek kialakításához. Ez a termék a Harmony XB4 termékcsalád része, amely világszerte ismert megbízhatóságáról és tartósságáról.

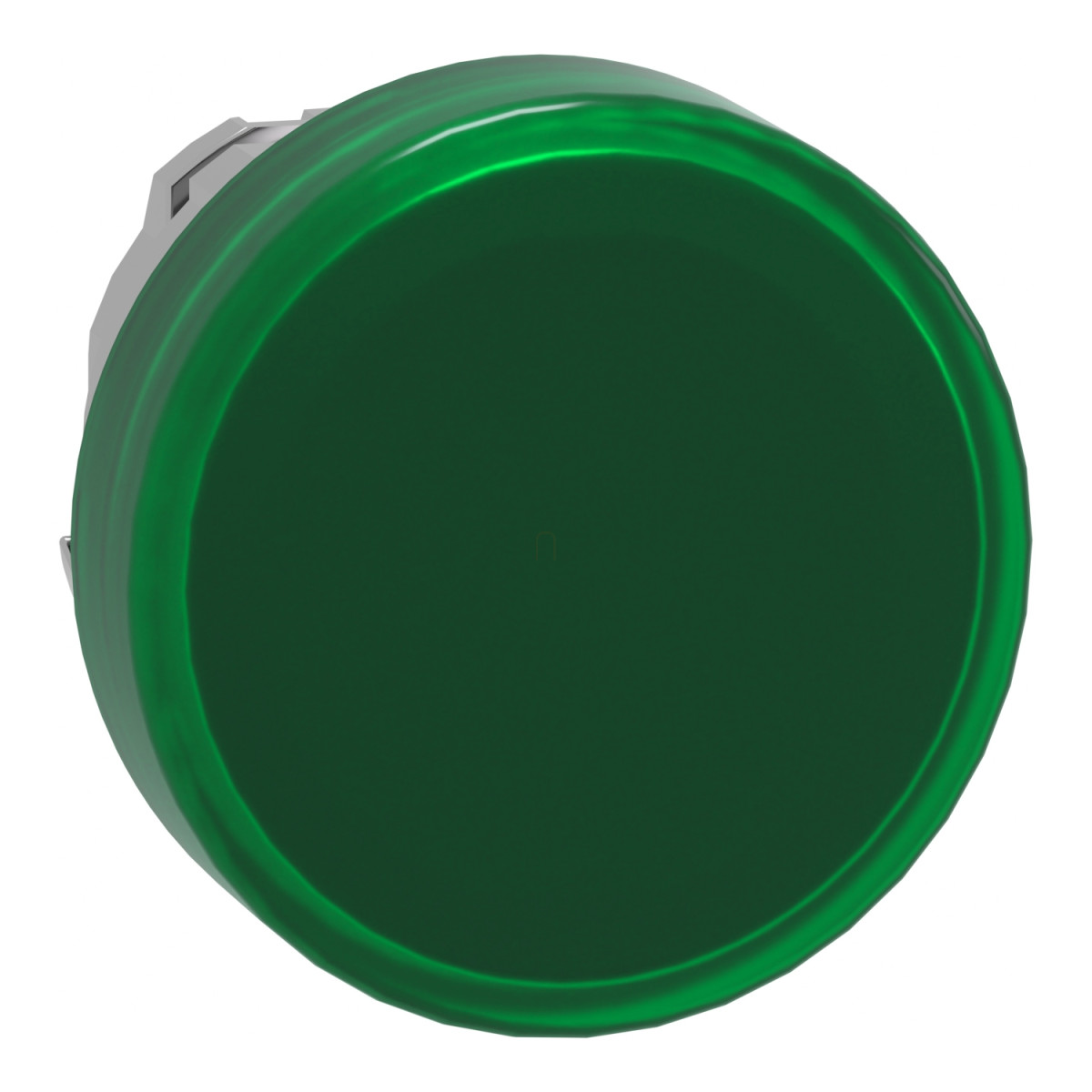

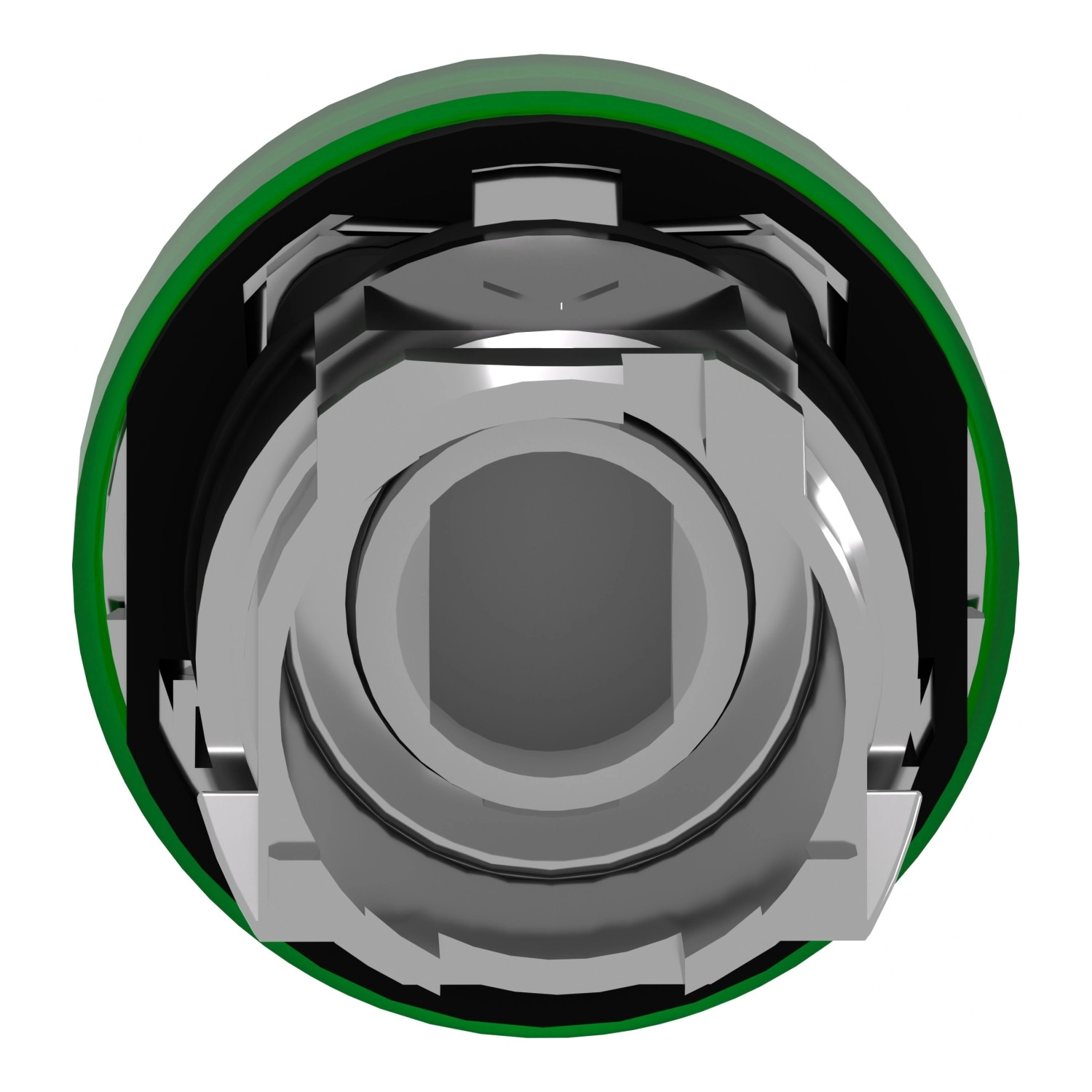

A ZB4BV033 egy zöld színű, fémházas jelzőlámpa fej, amelyet kifejezetten 22 mm-es szerelőnyílásokba terveztek. A termék krómbevonatú fémből készült, ami nemcsak eleganciát kölcsönöz, hanem kivételes tartósságot is biztosít még a legzordabb ipari környezetben is. A sima lencsés kialakítású zöld jelzőlámpa kiváló láthatóságot biztosít, tökéletesen jelezve a gépek vagy berendezések működési állapotát. A Schneider Electric különös figyelmet fordított arra, hogy a termék megjelenésében történt változtatások ne befolyásolják annak funkcionalitását vagy biztonságát, így tökéletes kompatibilitást biztosít a gyártó univerzális LED blokkjaival.
A ZB4BV033 jelzőlámpa fej rendkívül sokoldalú, P1 és P2 elektromos konfigurációkkal használható, az előbbi integrált LED-es előlapi szerelést, az utóbbi pedig integrált LED-es és transzformátoros előlapi szerelést tesz lehetővé. Ez a rugalmasság lehetővé teszi, hogy a terméket különböző vezérlési és jelzési alkalmazásokban használhasd. A termék alapvető elemként szolgál a jelzőrendszerekben, könnyű szerelhetőséget biztosítva a különböző ipari alkalmazásokban. A kerek, 29 mm x 29 mm méretű jelzőegység tökéletesen illeszkedik a szabványos ipari kapcsolószekrényekbe és vezérlőpanelekbe.
A ZB4BV033 kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztonságos és megbízható működést garantálnak. A termék IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kivételes védelmet biztosít por és víz ellen. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, ami tovább növeli alkalmazási lehetőségeit. A termék lenyűgöző ellenállást mutat a nagy nyomású mosóval szemben is - akár 7000000 Pa nyomást is képes elviselni 55 °C-on, 0,1 méter távolságból. Ez a tulajdonság különösen értékes az élelmiszeripari, gyógyszeripari vagy más olyan környezetben, ahol rendszeres nagynyomású tisztítás szükséges.
A Schneider Electric ZB4BV033 jelzőlámpa fej szélsőséges hőmérsékleti viszonyok között is megbízhatóan működik, a működési hőmérséklet-tartomány -40 °C-tól +70 °C-ig terjed, ugyanez érvényes a tárolási hőmérsékletre is. A termék megfelel az IEC 60536 szerinti I. osztályú túlfeszültség kategóriának, valamint számos nemzetközi szabványnak, beleértve a JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4 és JIS C8201-1 szabványokat. A termék IK06 ütésállósággal rendelkezik az IEC 50102 szerint, 5 gn rezgésállósággal (f= 2-500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállósággal különböző időtartamokra az IEC 60068-2-27 szerint. Ezek a tulajdonságok együttesen biztosítják a termék hosszú élettartamát és megbízható működését még a legmostohább ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BV033 -fém jelzőlámpa fej, Ø22, LED jelzőlámpához, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Értékesítés oszthatatlan mennyiségben: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Zöld
Működtető kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kód: P1 előlapi szerelés integrált LED-del
P2 előlapi szerelés integrált LED-del és transzformátorral
Eszköz bemutatása: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete működés közben: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-5
UL 508
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-5-4
JIS C8201-1
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsuláshoz az IEC 60068-2-27 szerint
Szerelési és illesztési tudnivalók
Minimális áramköri lap vastagság: 1,6 mm / 0,06 hüvelyk
Kivágás átmérője: 22,4 mm ± 0,1 / 0,88 hüvelyk ± 0,004
Test/rögzítőgallér ZB4 BZ009 tájolása: ± 2°30' (kivéve az a és b jelölésű kivágásokat)
ZBZ 006 csavarok meghúzási nyomatéka: 0,6 N.m (5,3 lbf.in) max.
