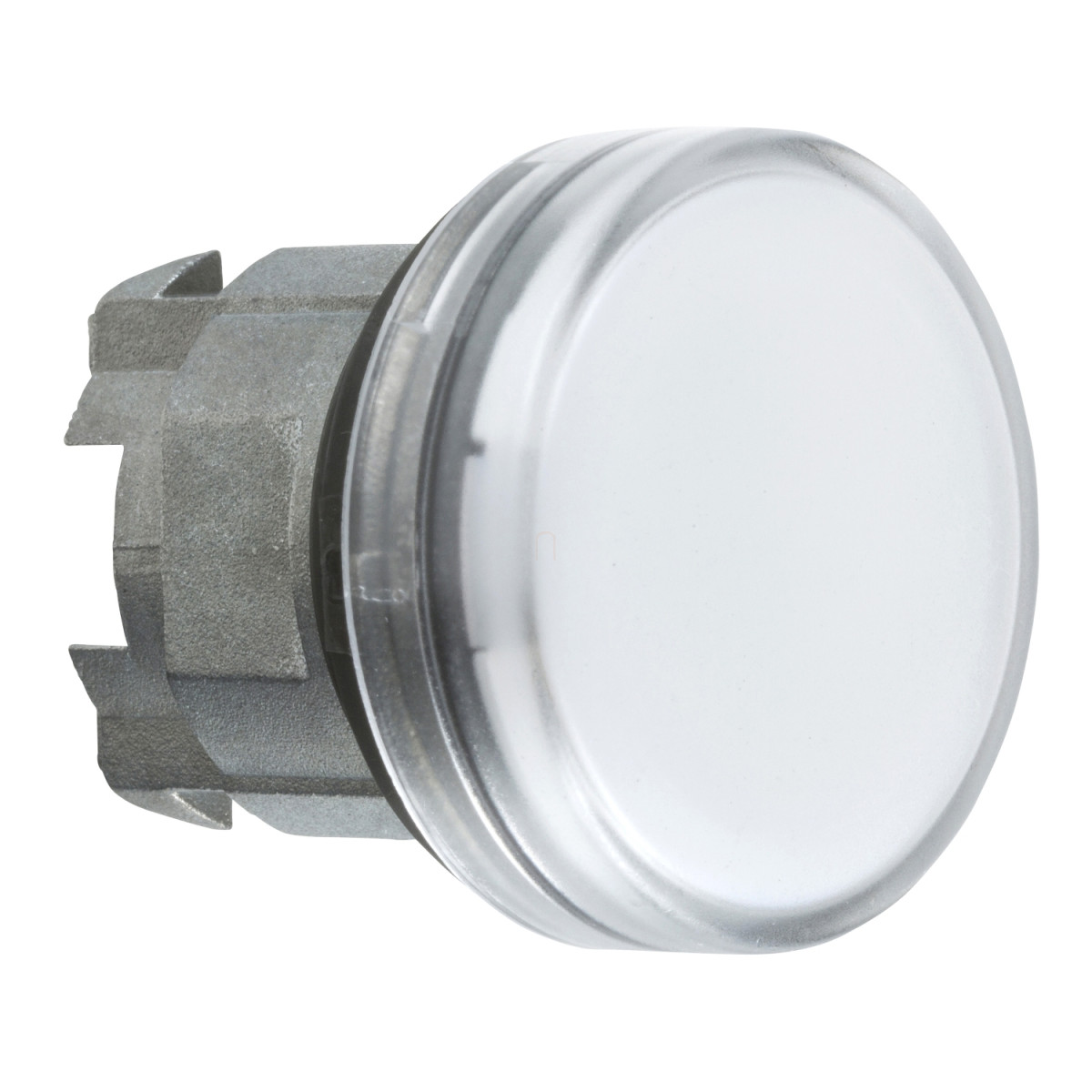

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BV01S fehér jelzőlámpa fej egy kiváló minőségű ipari vezérlőelem, amely tökéletes megoldást kínál a vizuális visszajelzés biztosítására különböző ipari és automatizálási környezetben. A termék 22 mm átmérőjű rögzítési furattal rendelkezik, és kifejezetten a magas környezeti megvilágítású helyeken történő alkalmazásra tervezték, ahol a jó láthatóság elengedhetetlen.
A ZB4BV01S jelzőlámpa fej krómbevonatú fém kerettel készül, amely biztosítja a tartósságot és a professzionális megjelenést. A barázdált fehér lencse kiváló fényáteresztő képességgel rendelkezik, és BA9s típusú izzóval használható. A termék standard fejkialakítással és kerek jelzőegységgel rendelkezik, amely a Harmony XB4 sorozat többi elemével is kompatibilis, így könnyen integrálható már meglévő rendszerekbe is.
Az ipari környezetben való alkalmazhatóságot bizonyítja a rendkívül magas szintű védettség. A jelzőlámpa fej IP66, IP67, IP69 és IP69K védettségi osztálynak is megfelel az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz ellen. Ezen felül NEMA 13 és NEMA 4X besorolással is rendelkezik, továbbá az IK06 fokú mechanikai védelem (IEC 50102 szerint) ellenállóvá teszi a külső fizikai behatásokkal szemben. A termék kimagasló ellenállást mutat a magasnyomású mosással szemben is, akár 7000000 Pa nyomás mellett 55 °C hőmérsékleten, 0,1 m távolságból.
A ZB4BV01S széles működési hőmérséklet-tartománnyal rendelkezik, -40 és +55 °C között használható, míg tárolási hőmérséklet-tartománya -40 és +70 °C között van. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullám gyorsulás mellett az IEC 60068-2-27 szabványnak megfelelően. Elektromos összetételét tekintve P3 kódú elölről történő szerelés esetén BA 9s izzóval, illetve P4 kódú elölről történő szerelés esetén BA 9s izzóval és transzformátorral. Túlfeszültség elleni védelme Class I besorolású az IEC 60536 szerint.
Harmony XB4 ZB4BV01S műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Készülék rövid neve: ZB4
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Eladási mennyiség: 1 oszthatatlan egység
Fejkialakítás: Standard
Jelzőegység fejének alakja: Kerek
Lencse színe: Fehér
Kezelőszerv további információ: Barázdált lencsével
Környezeti jellemző: Magas környezeti megvilágítású környezet
CAD méretek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 31 mm
Ellenállás magasnyomású mosással szemben: 7000000 Pa 55 °C hőmérsékleten, 0,1 m távolságból
Elektromos összetétel kódja: P3 elölről történő szerelés esetén BA 9s izzóval
P4 elölről történő szerelés esetén BA 9s izzóval és transzformátorral
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklete: -40...70 °C
Üzemelési környezeti levegő hőmérséklete: -40...55 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
JIS C8201-5-1
UL 508
IEC 60947-5-5
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-1
JIS C8201-1
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
