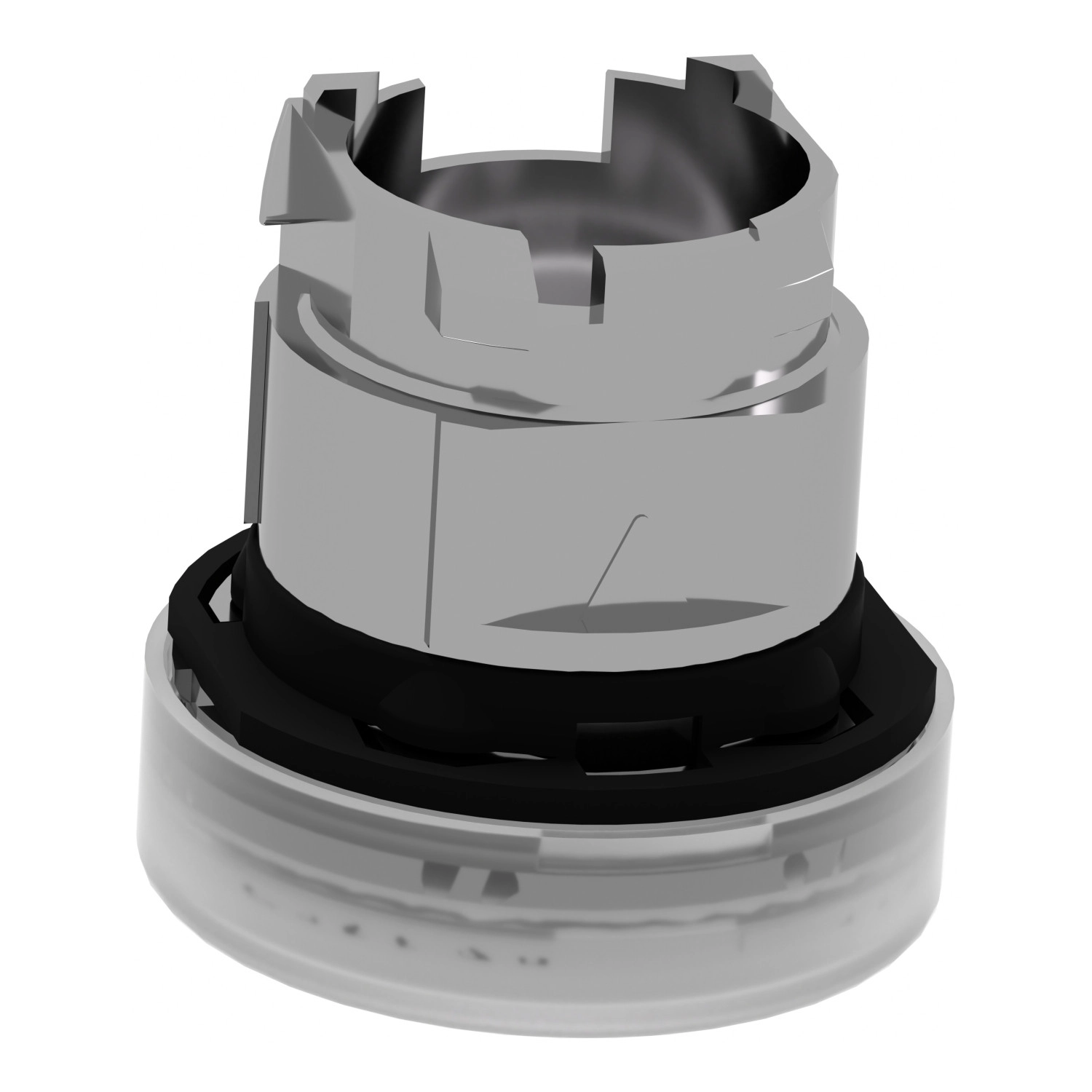

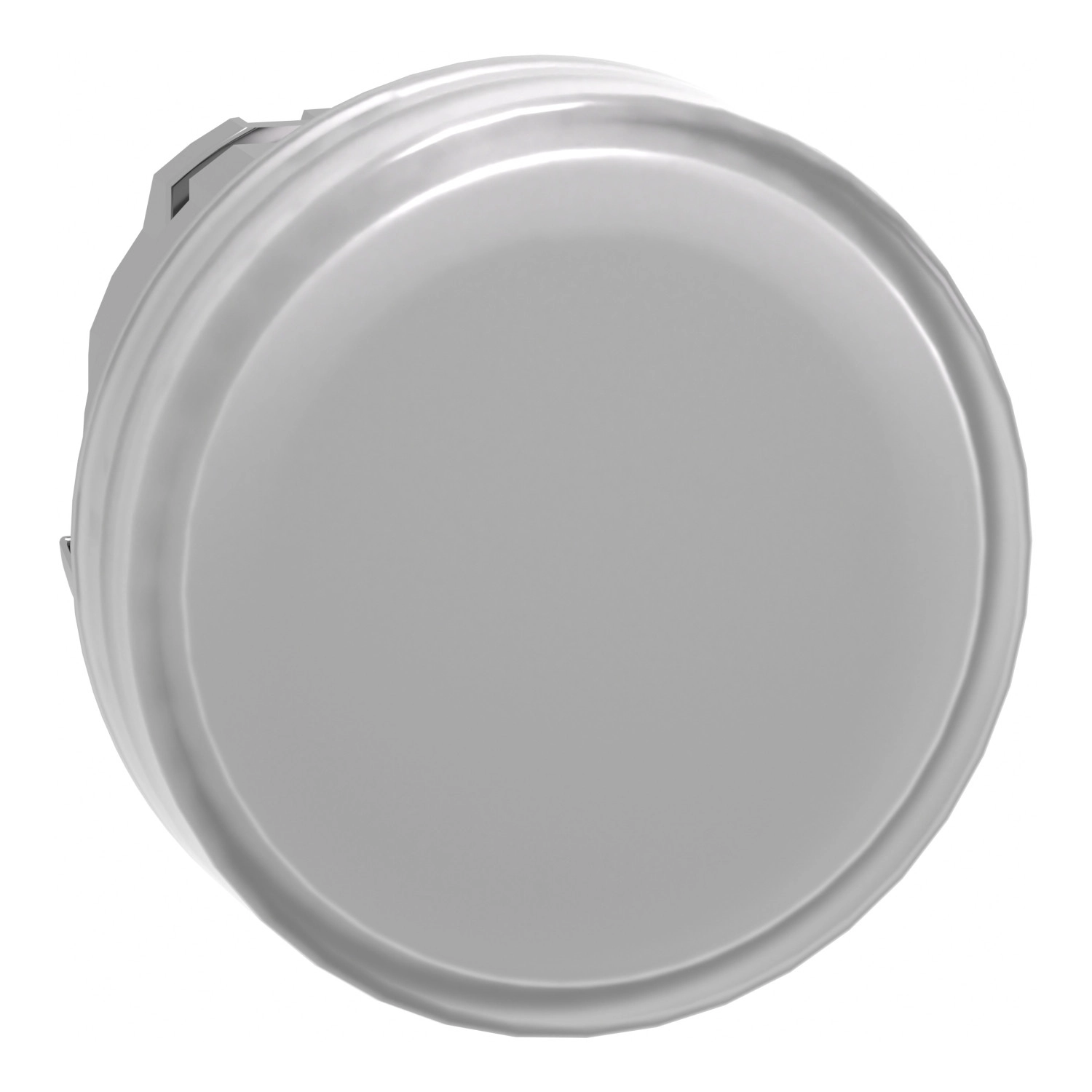

A Schneider Electric Harmony XB4 termékcsalád ZB4BV013 típusú jelzőlámpa feje kiváló minőségű, professzionális vezérlőpanelekhez tervezett komponens, amely tökéletes választás ipari környezetben használt vezérlőpanelekhez és gépekhez. A fehér színű, krómozott fém kerettel rendelkező jelzőlámpa fej 22 mm átmérőjű furatba szerelhető, és sima lencsével rendelkezik, amely letisztult megjelenést biztosít a készüléknek.
A ZB4BV013 fő előnye, hogy univerzális LED blokkokkal kompatibilis, így rugalmasan használható különböző világítási igényekhez. A termék alapvető elemként szolgál, amelyhez a megfelelő világító egységet külön kell megvásárolni. Fontos megjegyezni, hogy bár a termék megjelenése esetlegesen változhat, ez nem befolyásolja a funkcionalitását és biztonságát, továbbra is teljes mértékben kompatibilis a gyártó univerzális LED blokkjaival.
A ZB4BV013 jelzőlámpa fej rendkívül robusztus kialakítású, amit a magas IP védelmi szint is bizonyít: IP66, IP67, IP69 és IP69K minősítéssel rendelkezik, ami kiváló védelmet biztosít por és nedvesség ellen. Ez különösen előnyös olyan környezetben, ahol magasnyomású mosással tisztítják a berendezéseket, hiszen akár 7000000 Pa nyomást is elbír 55 °C hőmérsékleten 0,1 m távolságból. A mechanikai védelemre az IK06 besorolás utal, ami megfelelő ütésállóságot garantál. A termék -40°C és +70°C közötti hőmérsékleti tartományban működőképes, így szélsőséges környezeti feltételek között is megbízhatóan használható.
A szerelési lehetőségek tekintetében a ZB4BV013 rendkívül sokoldalú. Elektromos összeállítás szempontjából P1 kódú (előlapi rögzítésű beépített LED-del) és P2 kódú (előlapi rögzítésű beépített LED-del és transzformátorral) konfigurációban használható. A termék kompatibilis több nemzetközi szabvánnyal, köztük az IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 szabványokkal. Továbbá kiváló rezgésállósággal rendelkezik (5 gn, f=2-500 Hz az IEC 60068-2-6 szerint), és ütésállósága is kiemelkedő (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint).
A méreteket tekintve a ZB4BV013 jelzőlámpa fej CAD szerinti szélessége és magassága 29 mm, mélysége pedig 30 mm. A pontos szerelési útmutató és a nyomtatott áramkör kivágási méretei részletesen megtalálhatók a műszaki dokumentációban. Alkalmazási területét tekintve ideális választás ipari vezérlőpanelekhez, gépekhez, ahol fontos a megbízható vizuális visszajelzés, és ahol az eszközöknek ellenállónak kell lenniük a zord környezeti hatásokkal szemben. A Schneider Electric Harmony XB4 sorozat ZB4BV013 jelzőlámpa feje tehát egy prémium minőségű, hosszú élettartamú komponens, amely megfelel a legszigorúbb ipari követelményeknek is.
Schneider Electric Harmony XB4 - ZB4BV013 -fém jelzőlámpa fej, Ø22, LED jelzőlámpához, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Fej típusa: Normál
Jelzőegység fejének alakja: Kerek
Sapka/működtető vagy lencse színe: Fehér
Működtető kiegészítő információ: Sima lencsével
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összeállítási kód: P1 előlapi rögzítéssel beépített LED-del
P2 előlapi rögzítéssel beépített LED-del és transzformátorral
Eszköz megjelenítése: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok
IEC 60947-5-4
IEC 60947-5-5
IEC 60947-5-1
UL 508
CSA C22.2 No 14
IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
