A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BV003 egy sokoldalú, kiváló minőségű fém jelzőlámpa fej, amely ipari környezetben és vezérlőpaneleken egyaránt megállja a helyét. Ez a 22 mm átmérőjű jelzőlámpa fej kifejezetten univerzális LED egységekkel való használatra tervezték, ami rugalmas alkalmazási lehetőségeket biztosít különböző vezérlési és jelzési feladatokhoz.

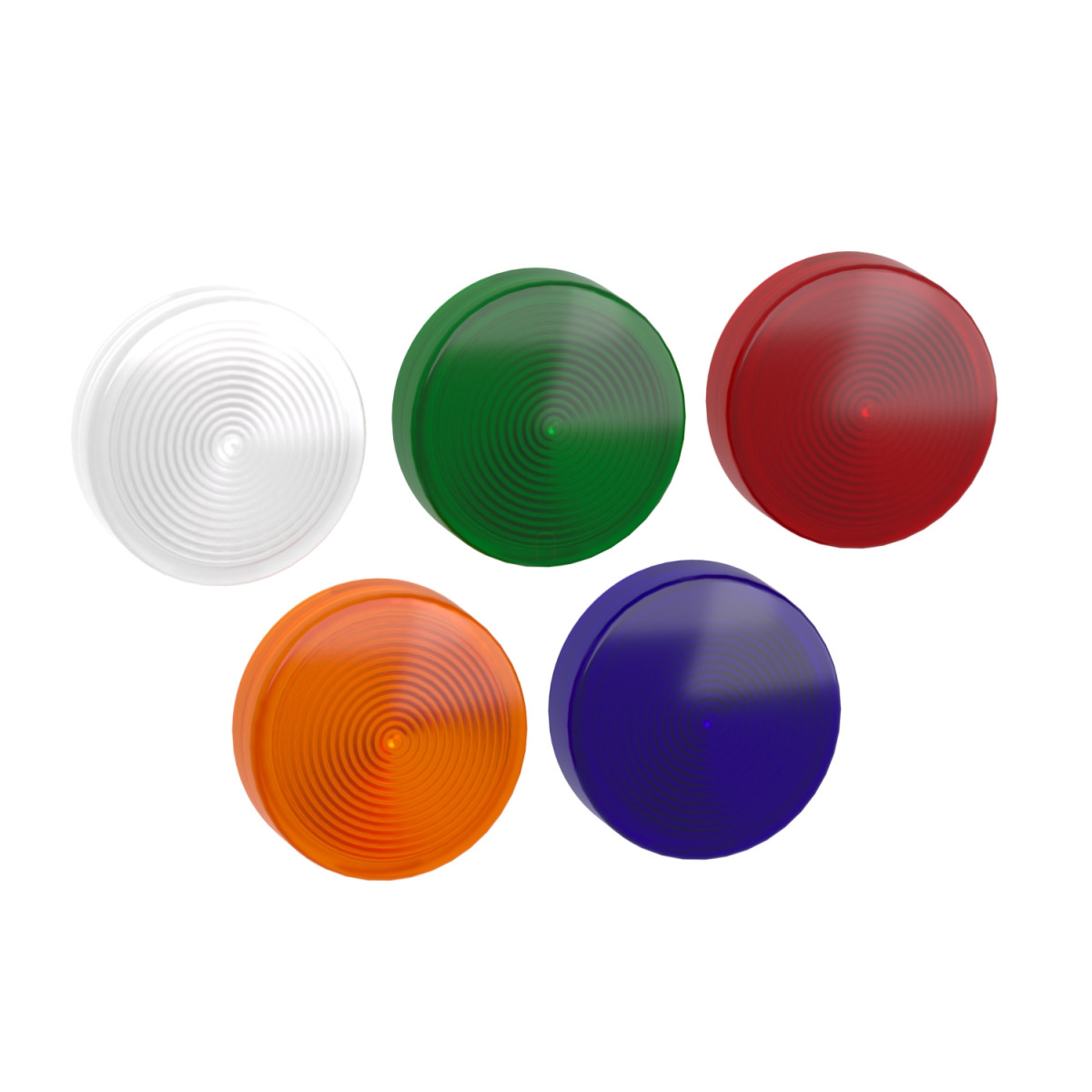

A ZB4BV003 különleges előnye az 5 választható színű lencse, amely lehetővé teszi, hogy egyetlen terméket többféle vizuális jelzéshez is felhasználj. A választható színek (fehér, zöld, piros, narancs és kék) segítségével testreszabhatod a jelzéseket az adott alkalmazás igényeinek megfelelően. A krómbevonatú fém kialakítás nemcsak esztétikus megjelenést kölcsönöz, hanem tartósságot és megbízhatóságot is biztosít a terméknek. A kerek kialakítású fejben sima lencse található, amely tiszta és egyértelmű vizuális jelzést tesz lehetővé.
A Harmony XB4 sorozatú jelzőlámpa kimagasló műszaki paraméterekkel rendelkezik, amelyek széles körű felhasználhatóságot biztosítanak. Az IP66, IP67, IP69 és IP69K védettségi fokozatok kiemelkedő védelmet nyújtanak por és víz behatolása ellen, így a termék használható olyan ipari környezetben is, ahol mosás vagy nagynyomású tisztítás történik (akár 7000000 Pa nyomás 55 °C-on, 0,1 m távolságból). A -40°C és +70°C közötti működési és tárolási hőmérséklet-tartomány szélsőséges körülmények között is megbízható működést garantál. A termék ellenállóságát tovább növeli, hogy 5 g-s vibrációt képes elviselni 2-500 Hz frekvenciatartományban, valamint akár 50 g gyorsulású ütéseket is kibír. Az IK06 fokozatú mechanikai védelem szintén hozzájárul a hosszú élettartamhoz. A ZB4BV003 megfelel az IEC 60529 szabványnak, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik.
A ZB4BV003 jelzőlámpa fej felszerelése egyszerű, a szabványos 22,5 mm-es furaton keresztül történik, az ajánlott furat átmérő 22,3 mm (+0,4 mm tűréssel). A panelra való rögzítés után a teljes mélység 30 mm, míg a szélesség és magasság egyaránt 29 mm. A ZB4BV003 jelzőlámpa fej kompatibilis a P1 (előlapra szerelhető, integrált LED-del) és P2 (előlapra szerelhető, integrált LED-del és transzformátorral) elektromos összetételű egységekkel, valamint nyomtatott áramköri lapra is szerelhető a megfelelő adapterekkel. A ZBZ 006 csavarok meghúzási nyomatéka maximum 0,6 Nm lehet. A pontos szerelési útmutatók és méretrajzok elérhetők a termék műszaki dokumentációjában, amely részletes információkat tartalmaz a panel kivágásáról és a nyomtatott áramköri lap furatairól is.
Schneider Electric Harmony XB4 - ZB4BV003 -fém jelzőlámpa fej, Ø22, LED jelzőlámpához, 5 választható színű lencse műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Jelzőlámpa fej
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Oszthatatlan értékesítési mennyiség: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Lencse színe: 5 választható szín
További információ: Sima lencsével
Kiegészítő információk
Teljes szélesség (CAD): 29 mm
Teljes magasság (CAD): 29 mm
Teljes mélység (CAD): 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel kódja: P1 előlapra szerelés integrált LED-del, P2 előlapra szerelés integrált LED-del és transzformátorral
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és előírások
Megfelel a következő szabványoknak: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, JIS C8201-1
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
