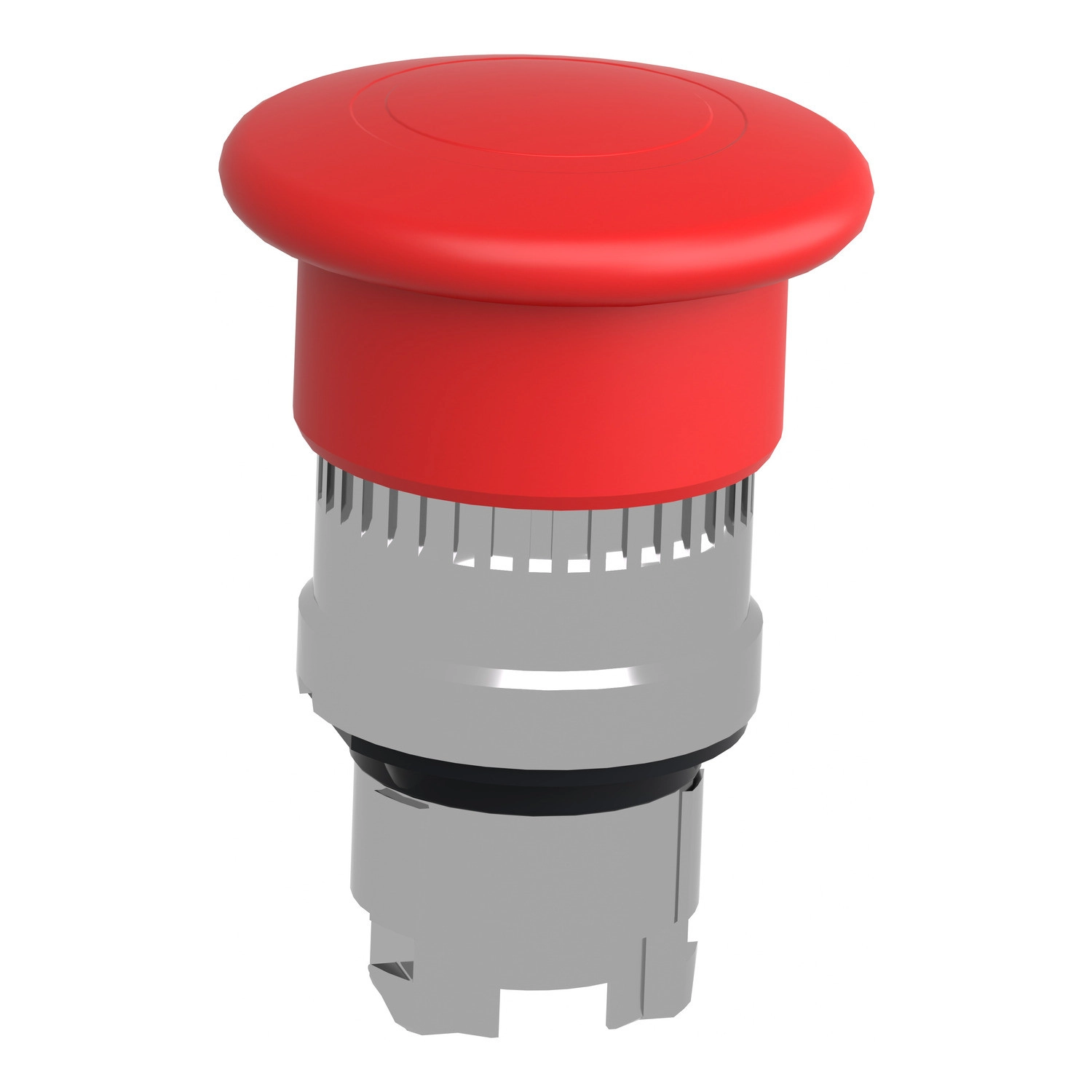

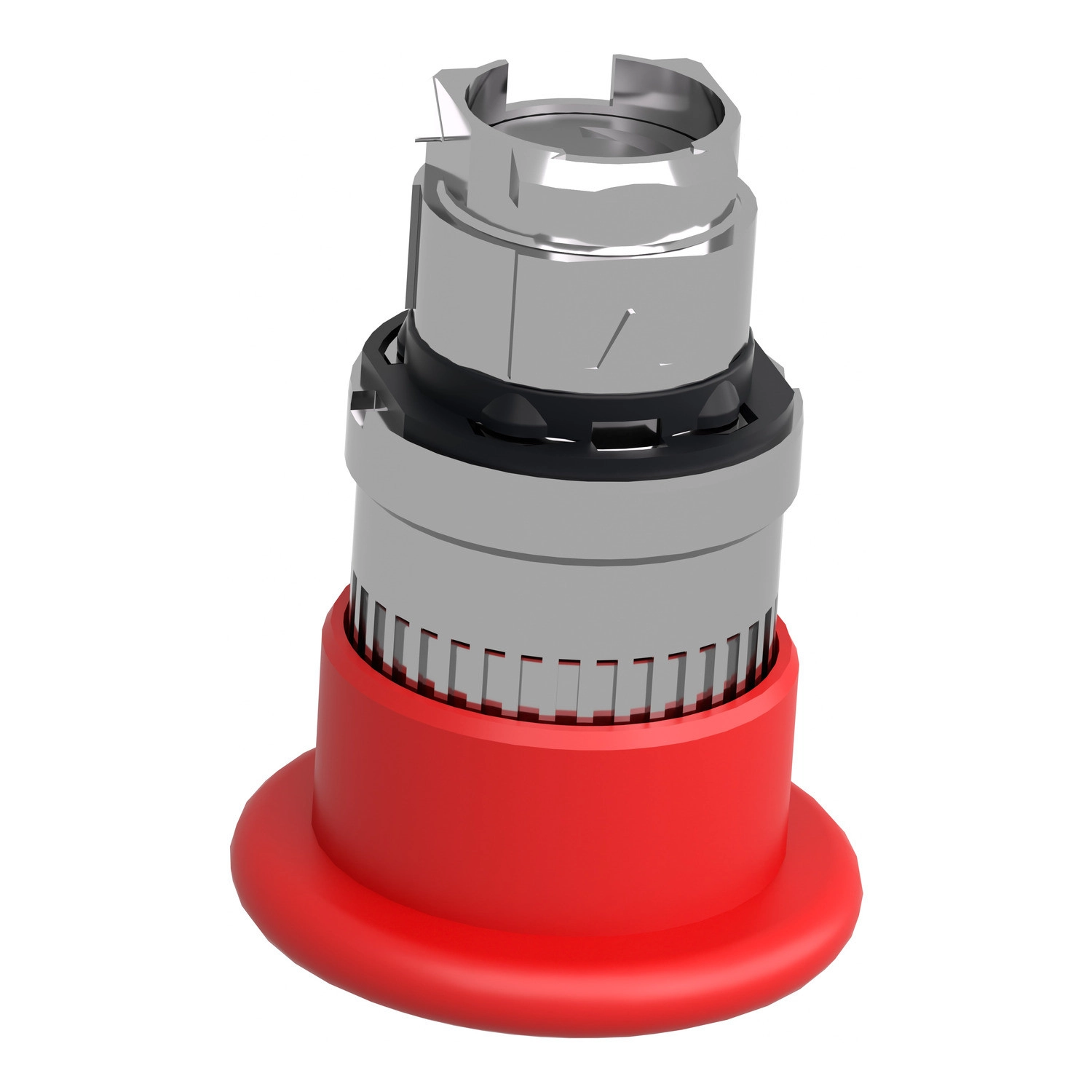

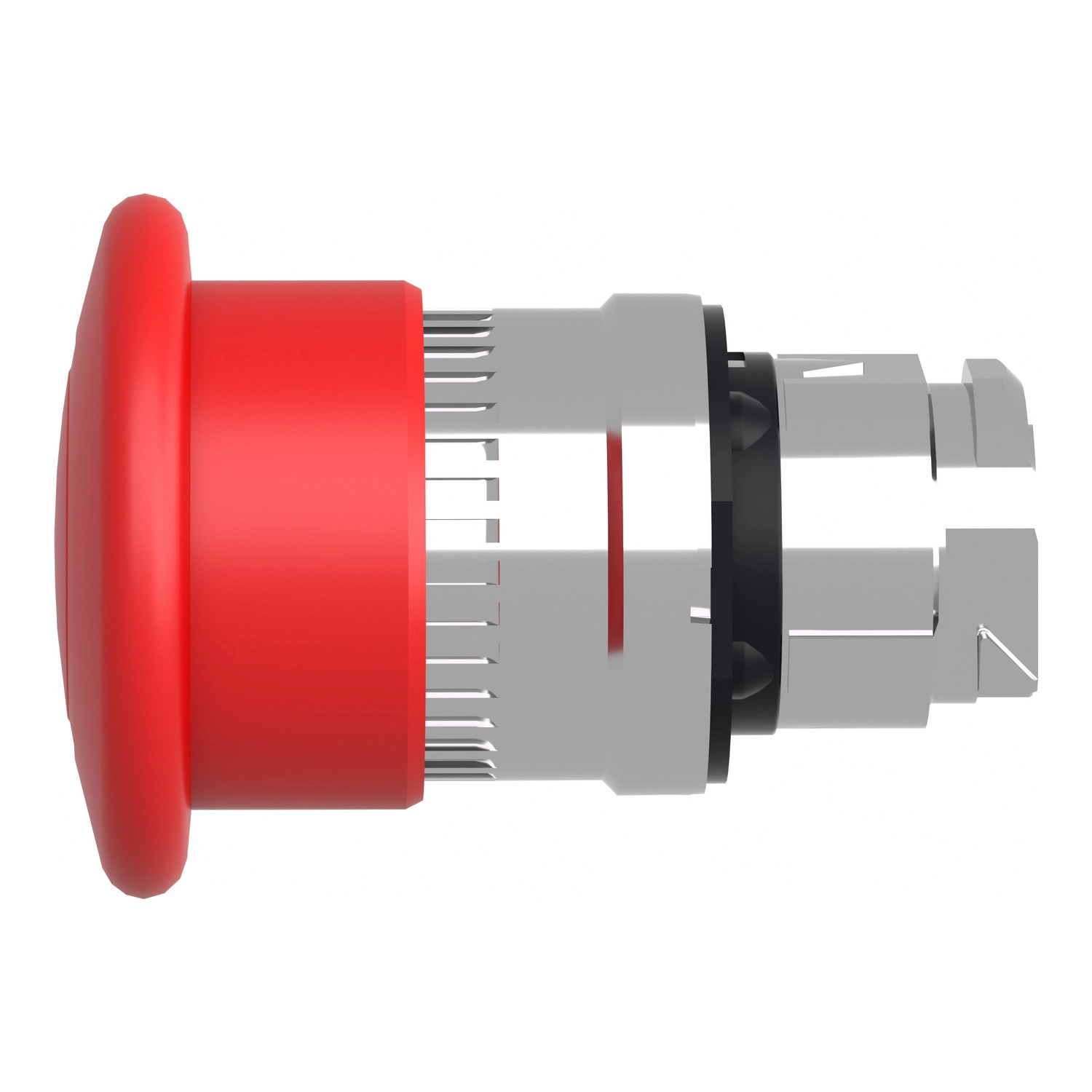

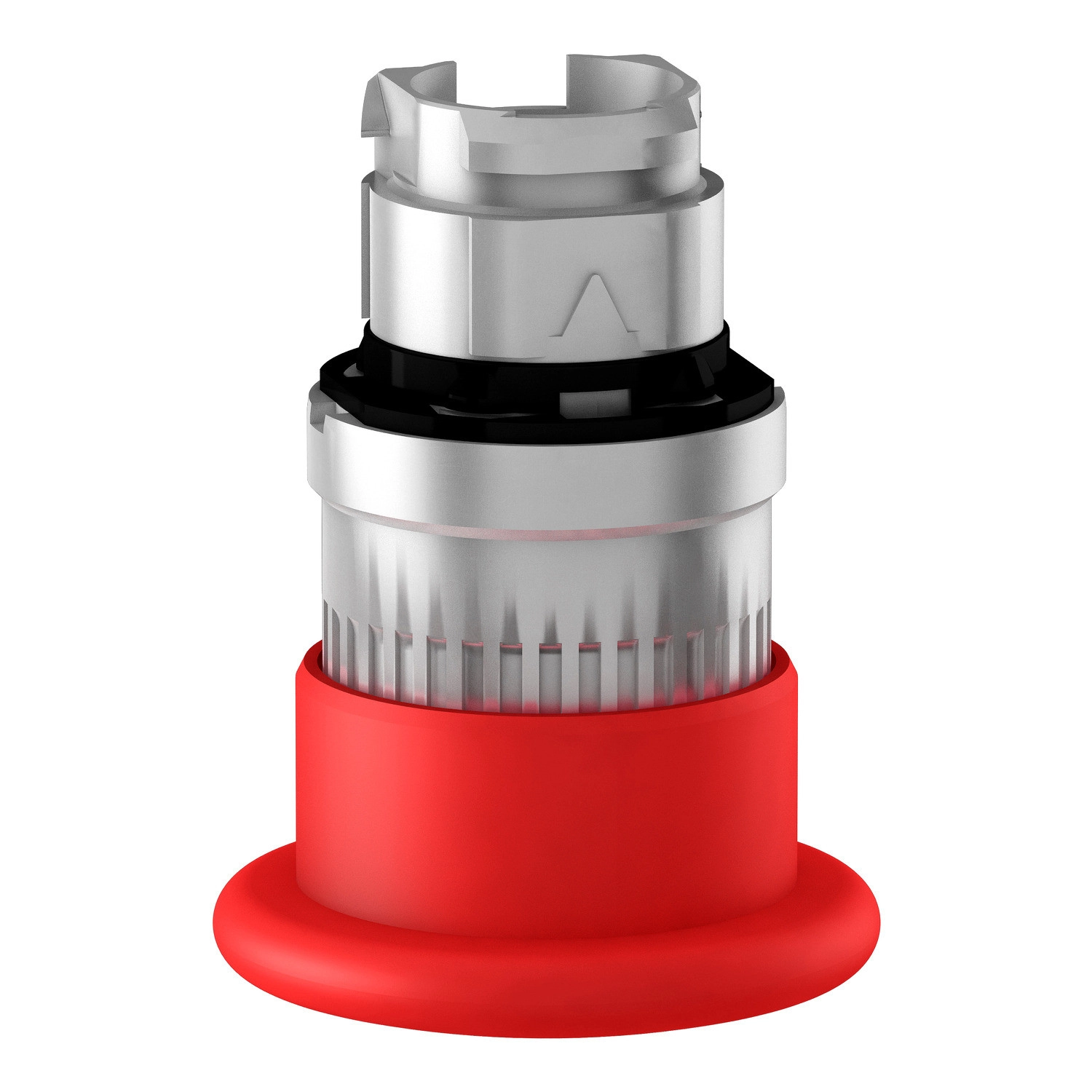

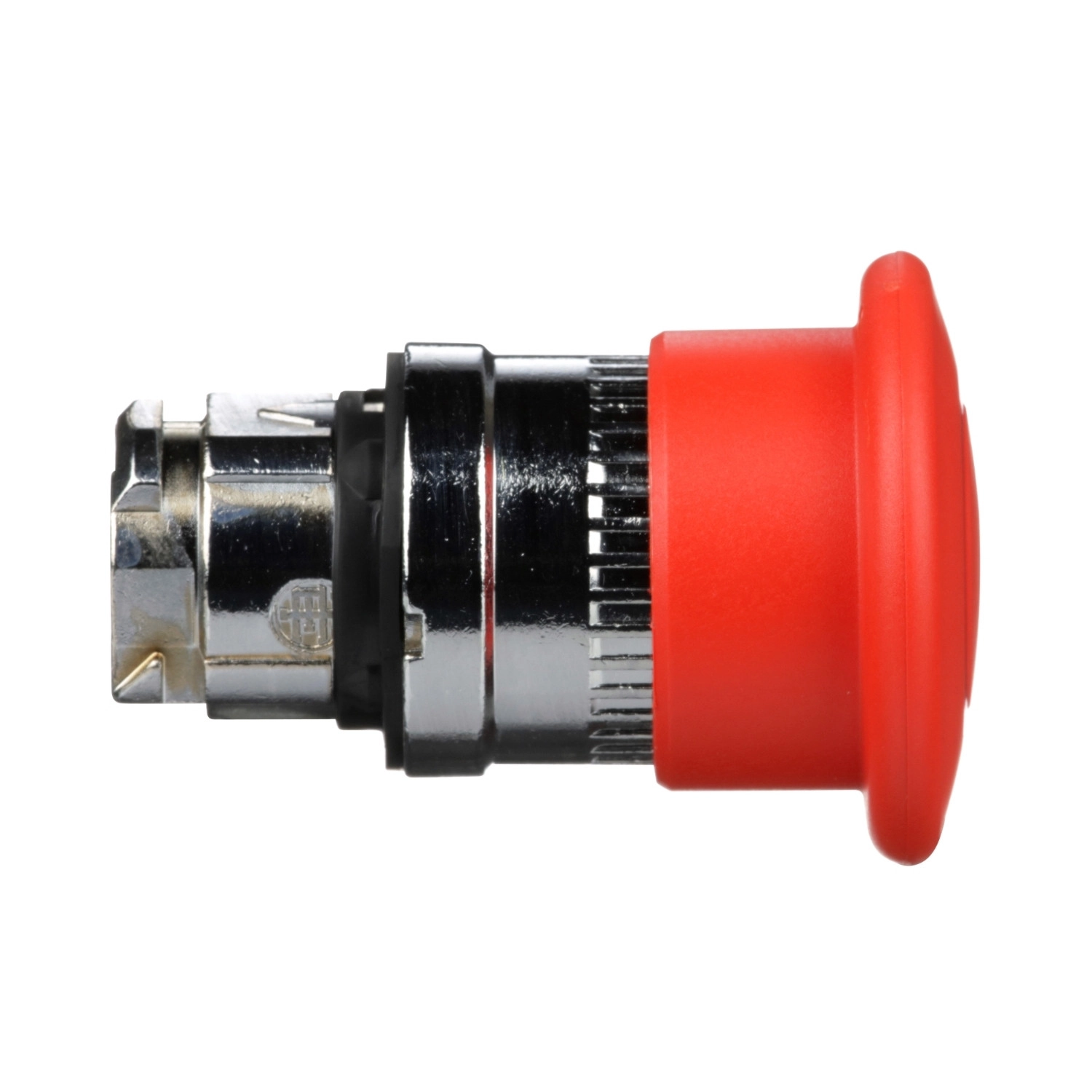

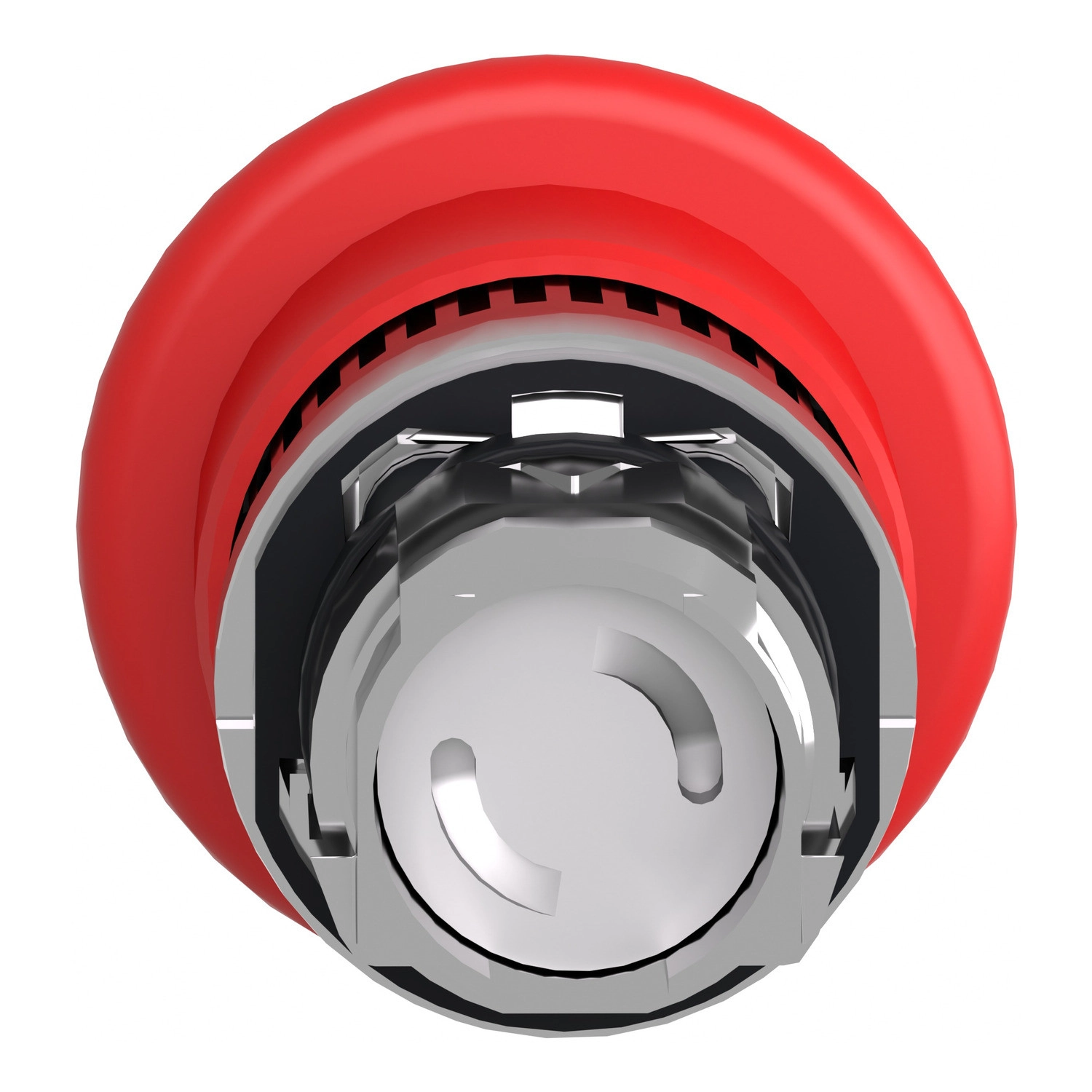

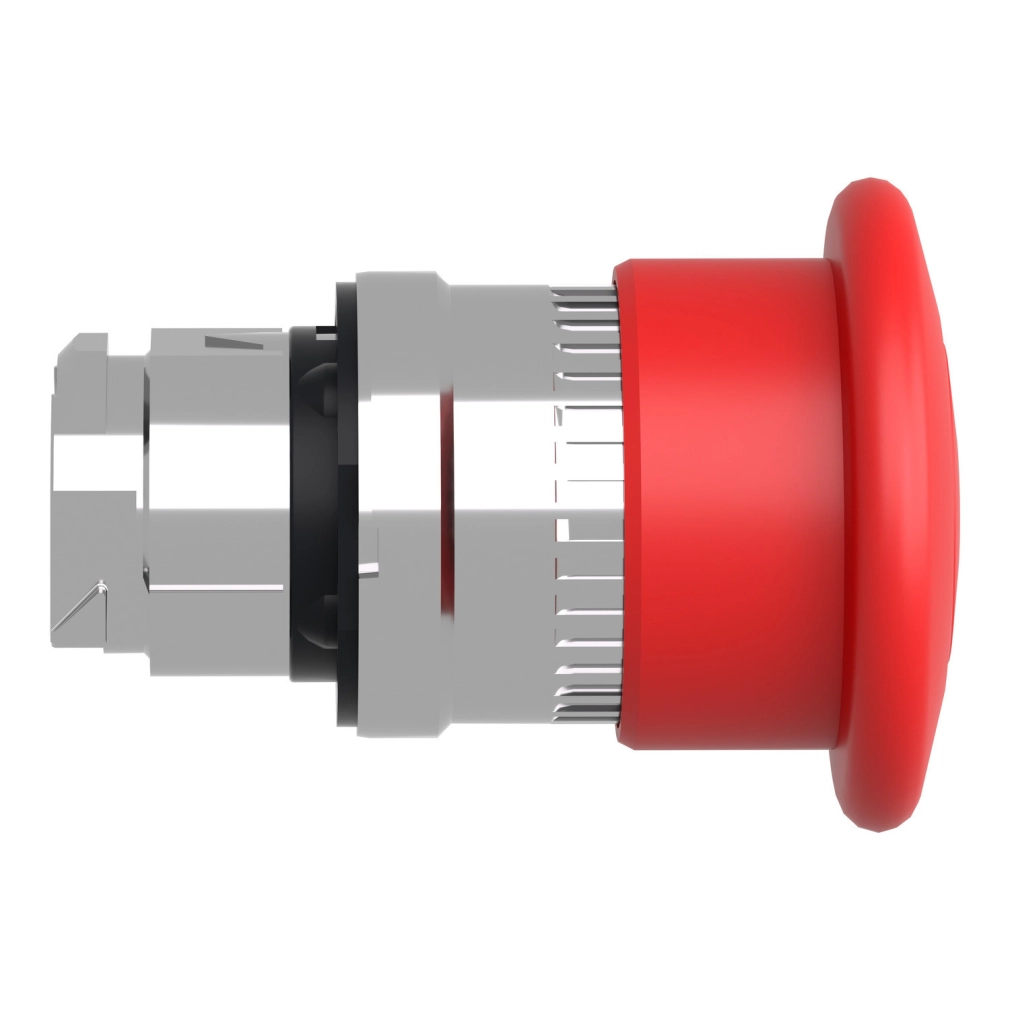

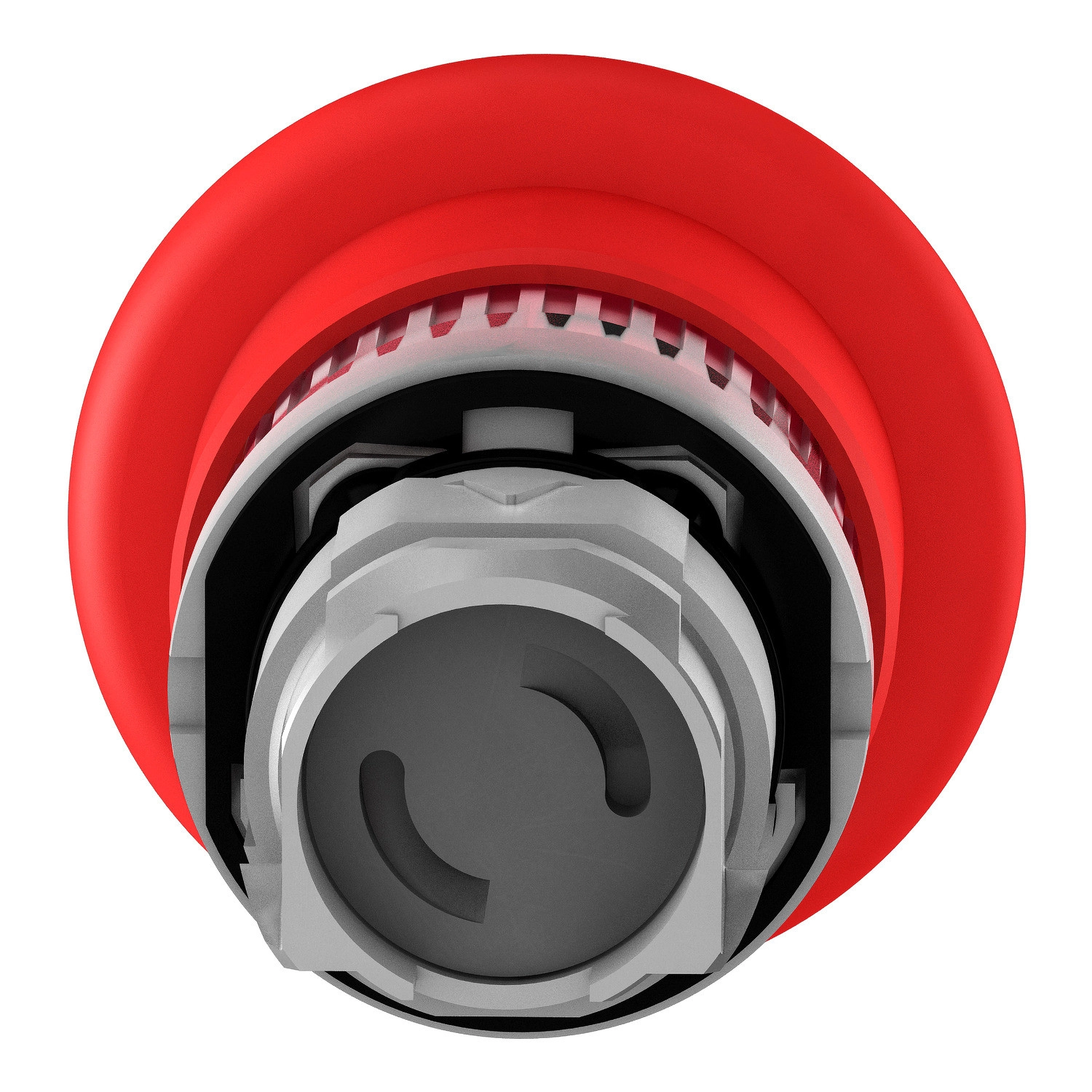

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BT84TQ egy prémium minőségű, vészleállító nyomógomb fej, amely ipari vezérlőpanelek, gépek és berendezések biztonsági rendszereinek elengedhetetlen eleme. Ez a 100 darabos kiszerelésben kapható termék kifejezetten olyan alkalmazásokhoz készült, ahol a gyors és megbízható vészleállítás kritikus fontosságú a személyzet és berendezések védelme érdekében.

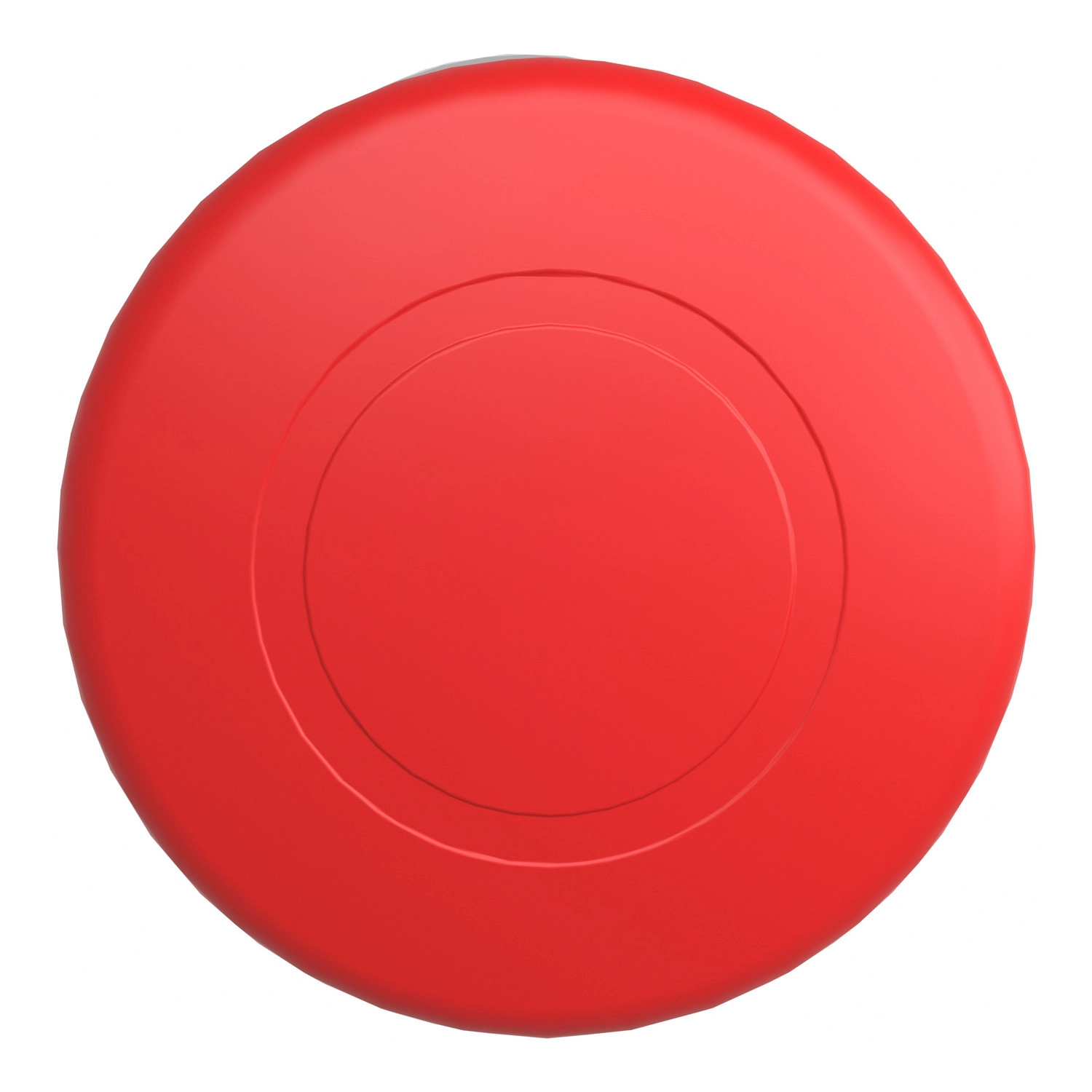

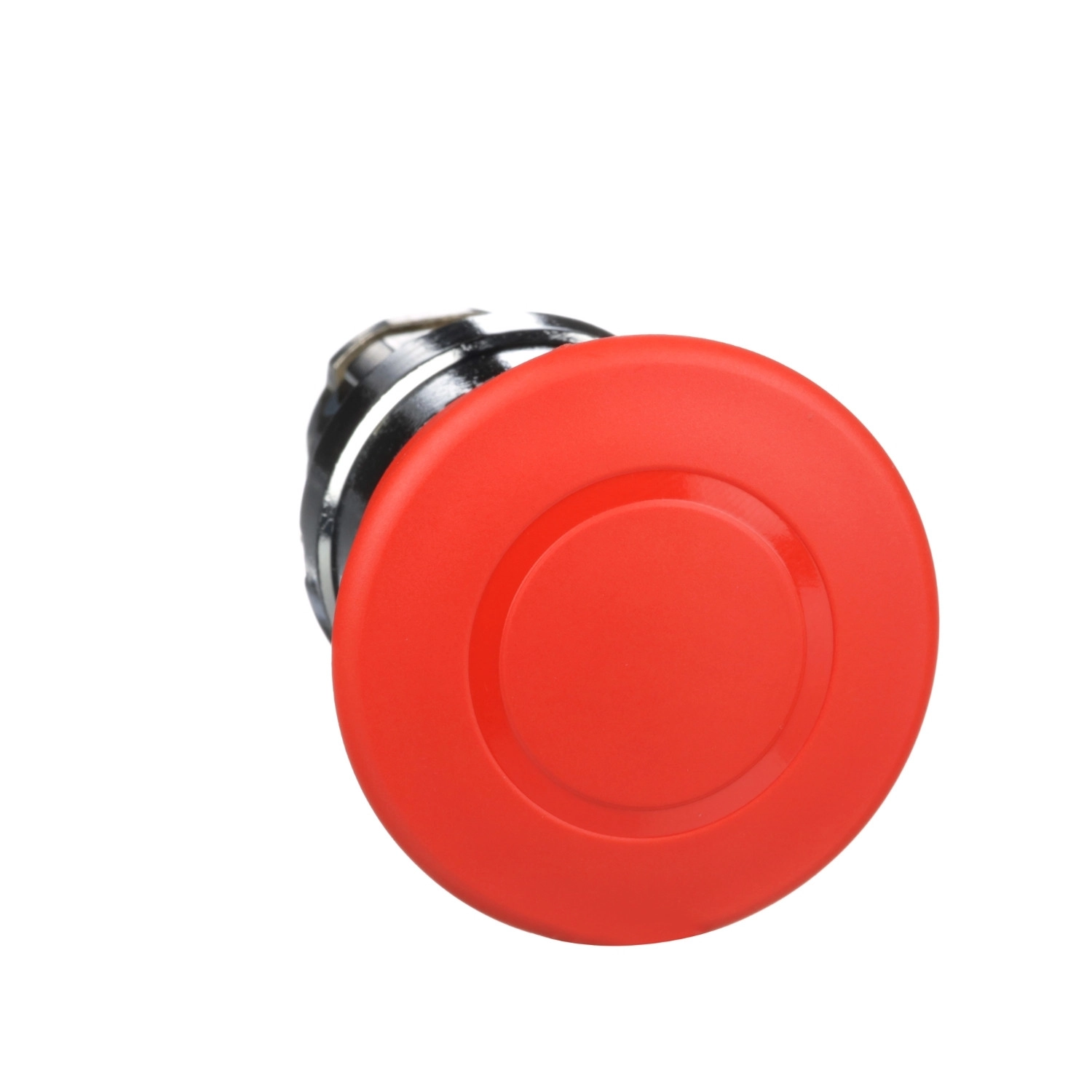

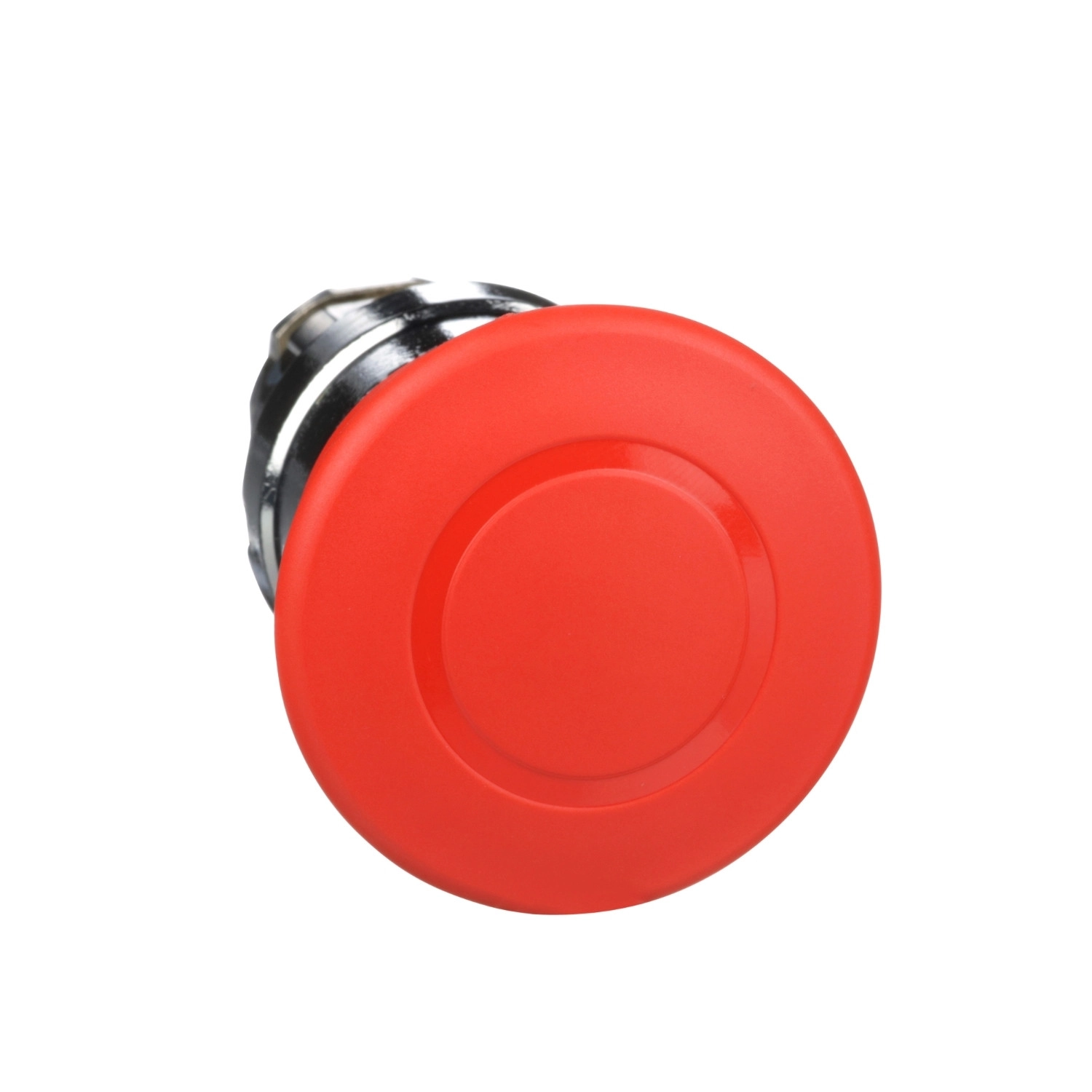

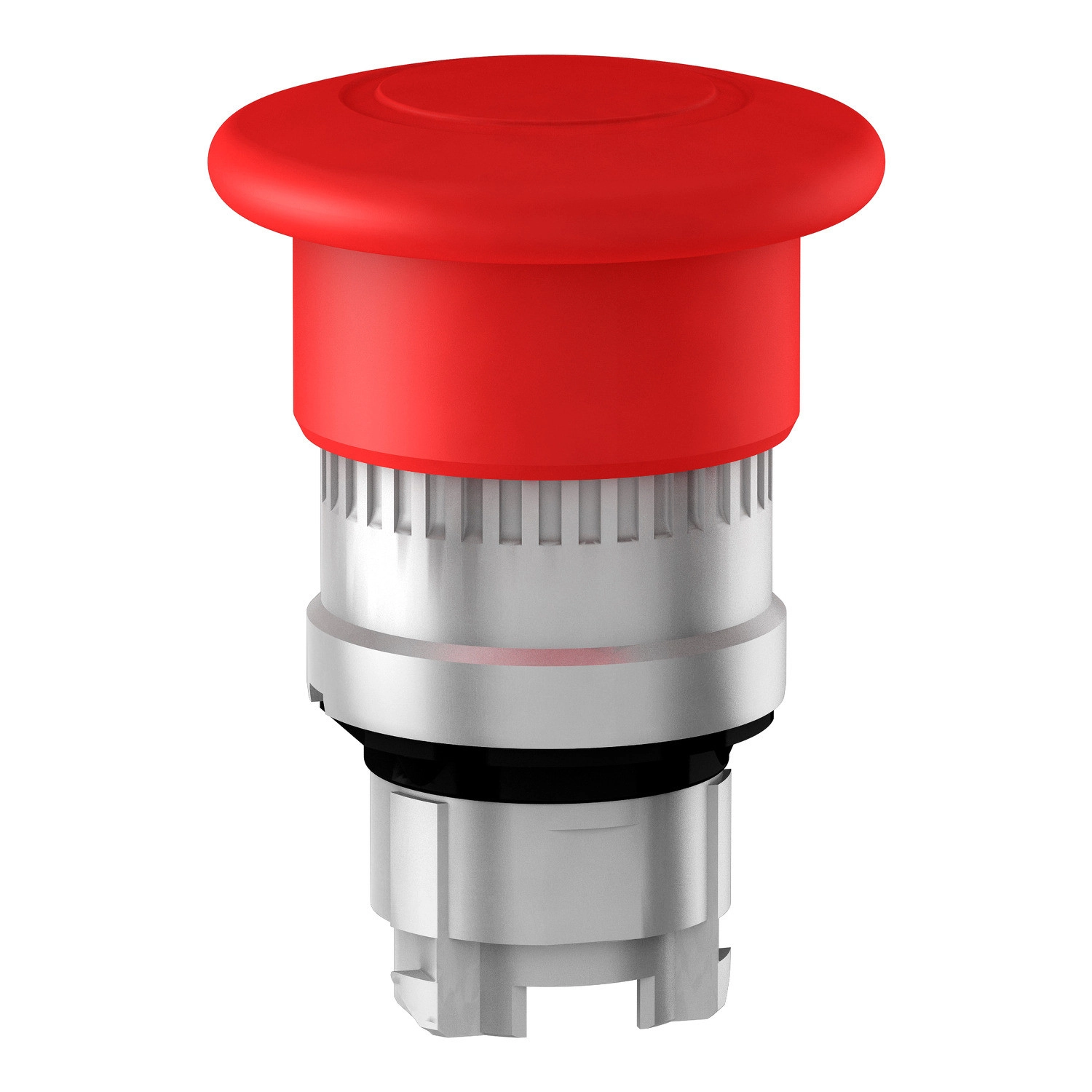

A ZB4BT84TQ vészleállító gomb látványos, 40 mm átmérőjű piros gombafejes kialakítású, ami a nemzetközi biztonsági szabványoknak megfelelően azonnal felismerhető vészhelyzet esetén. A jelöletlen, piros kialakítás univerzális használhatóságot biztosít különböző iparági környezetekben. A termék 22 mm-es szabványos szerelőnyílásba illeszthető, ami kompatibilissé teszi a legtöbb ipari vezérlőpanellel. Különlegessége a mechanikus reteszelésű működés és a húzásra történő kioldás - a gombot megnyomva reteszelt állapotba kerül, és csak húzással lehet feloldani, így megakadályozható a véletlen visszaállítás.

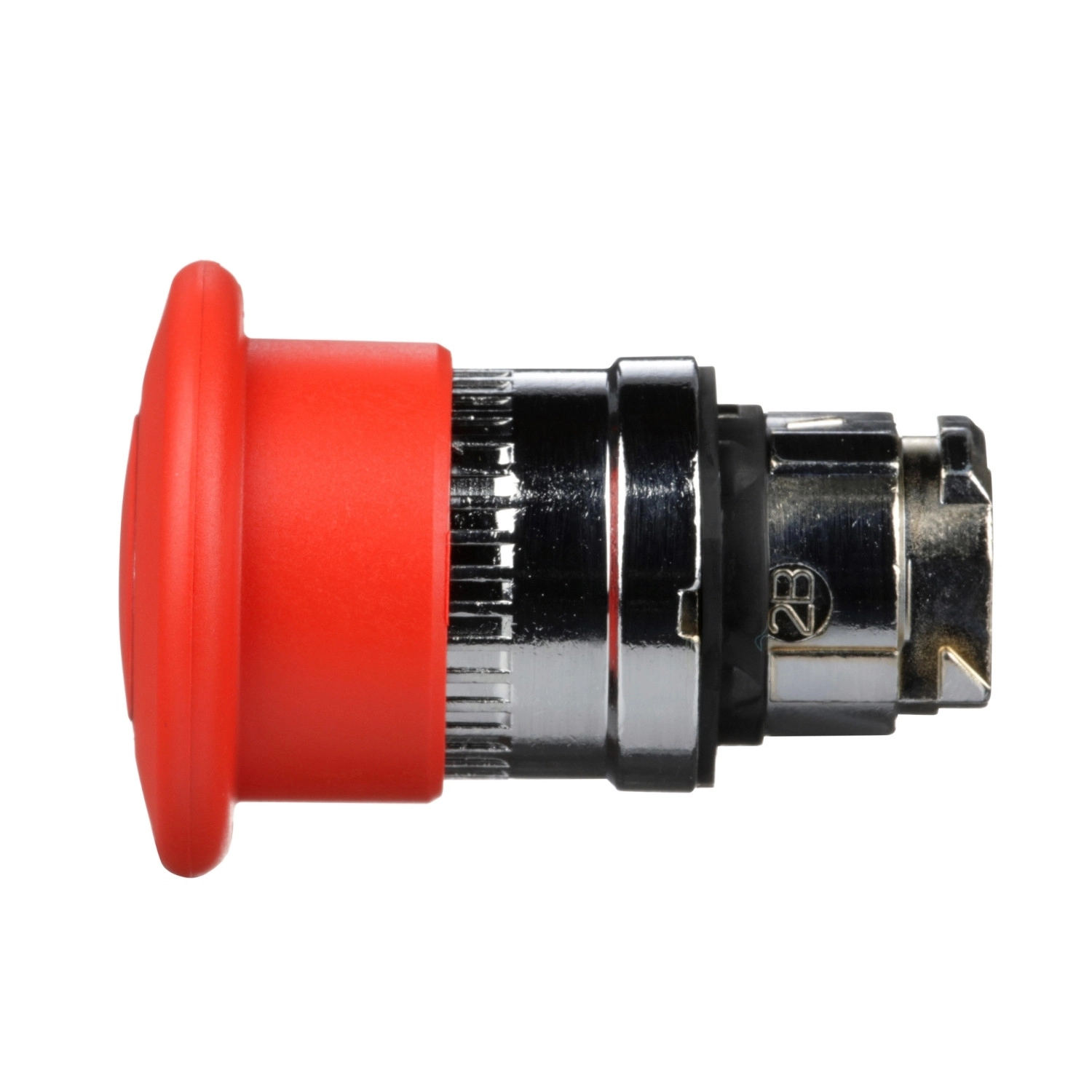

A ZB4BT84TQ műszaki paraméterei kivételes tartósságról és megbízhatóságról tanúskodnak. A termék krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést, hanem kiváló mechanikai szilárdságot is biztosít. A nyomógomb fej mechanikai élettartama legalább 300.000 kapcsolási ciklus, ami hosszú távú, intenzív használat mellett is megbízható működést garantál. Az IP védettségi besorolása kiemelkedő: IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és különböző szintű víz elleni védelmet biztosít, beleértve a nagynyomású mosást is (7000000 Pa 55°C-on, 0,1 m távolságból). A készülék NEMA 4, 4X, 12 és 13 besorolásoknak is megfelel, valamint IK06 ütésállósági fokozattal rendelkezik.
A ZB4BT84TQ számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-4, ISO 13850, UL 508, IEC 60204-1 és további szabványoknak, ami garantálja a globális felhasználhatóságot. Az elektromos összeállítási kódok (C7, C8, C10, C11, C15) különböző érintkező konfigurációkat tesznek lehetővé, így a termék rugalmasan illeszthető különféle vezérlési igényekhez. A működési hőmérséklettartomány -40°C és +70°C között van, ami szélsőséges környezetben is megbízható használatot tesz lehetővé.
A ZB4BT84TQ több neves minősítő szervezet tanúsítványával rendelkezik, köztük DNV, UL, LROS, BV és CSA, ami tovább erősíti a termék megbízhatóságát és minőségét. Rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (18 ms) és 50 gn (11 ms) féhullám gyorsulásnál az IEC 60068-2-27 szabvány szerint, ami ipari környezetben is stabil működést biztosít. Mindezen tulajdonságok együttesen teszik a Schneider Electric ZB4BT84TQ vészleállító nyomógomb fejet ideális választássá kritikus biztonsági alkalmazásokhoz az ipar számos területén.
Schneider Electric Harmony XB4 - ZB4BT84TQ -fém vészleállító nyomógomb fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Vészleállító nyomógomb fej
Rövid terméknév: ZB4
Foglalat anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Eladási egység: 100 darab
Jelzőegység fej alakja: Kerek
Működtető típusa: Ravaszos működtetés és mechanikus reteszelés
Visszaállítás: Húzás-nyomás
Működtető profilja: Piros gomba Ø 40 mm, jelöletlen
Fej típusa: Szabványos
Kiegészítő információk
CAD szélesség: 40 mm
CAD magasság: 40 mm
CAD mélység: 56 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 300000 ciklus
Elektromos összetételi kód: C7 <4 érintkezőhöz egyes blokkokat használva elülső rögzítéssel
Elektromos összetételi kód: C8 <4 érintkezőhöz egyes és dupla blokkokat használva elülső rögzítéssel
Elektromos összetételi kód: C11 <3 érintkezőhöz egyes blokkokat használva elülső rögzítéssel
Elektromos összetételi kód: C15 <1 érintkezőhöz egyes blokkokat használva elülső rögzítéssel
Elektromos összetételi kód: C10 <4 érintkezőhöz egyes és dupla blokkokat használva elülső rögzítéssel
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem: I. osztály az IEC 61140 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP védelmi fokozat: IP67
IP védelmi fokozat: IP69
IP védelmi fokozat: IP69K
NEMA védelmi fokozat: NEMA 13
NEMA védelmi fokozat: NEMA 4X
NEMA védelmi fokozat: NEMA 4
NEMA védelmi fokozat: NEMA 12
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, ISO 13850, UL 508, IEC 60364-5-53, IEC 60947-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, GB 14048.5, IEC 60204-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS, BV, CSA
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félhullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félhullámú gyorsulás esetén az IEC 60068-2-27 szerint
