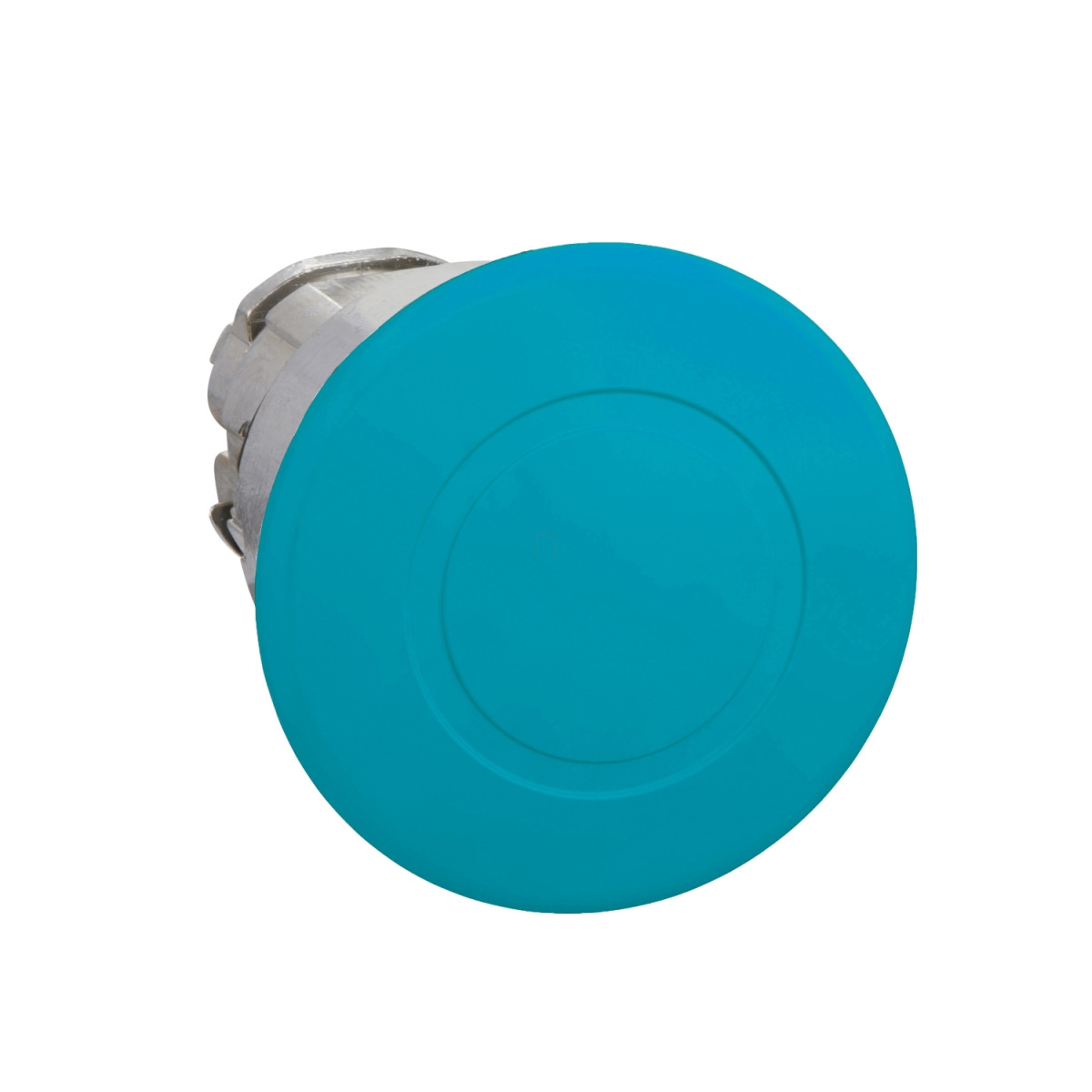

A Schneider Electric Harmony XB4 termékcsalád ZB4BT6 típusú nyomógomb feje a legmagasabb minőséget képviseli az ipari kapcsolóeszközök világában. Ez a kék színű, 40 mm átmérőjű gombafejű nyomógomb különösen jól látható és könnyen hozzáférhető a kezelők számára, ami kiemelt fontosságú a gyártósorokon, ipari létesítményekben és minden olyan területen, ahol a gyors és egyértelmű kezelhetőség alapvető követelmény.
A ZB4BT6 nyomógombfej számos kiváló tulajdonsággal rendelkezik, amelyek kiemelik a versenytársak közül. A 22 mm-es szabványos beépítési átmérő biztosítja a kompatibilitást a legtöbb ipari alkalmazással. A reteszelő (latching) funkciónak köszönhetően a gomb aktiválás után benyomott állapotban marad, és csak húzással (push-pull) oldható ki, ami ideális biztonsági alkalmazásokhoz. A termék krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést, hanem kiemelkedő mechanikai tartósságot is biztosít. A kék színű, jelölés nélküli gombafej tökéletes választás olyan környezetben, ahol a vizuális elkülönítés és a könnyű azonosíthatóság fontos szempont. A ZB4BT6 modell 300 000 ciklus mechanikai élettartammal rendelkezik, ami igazolja a Schneider Electric termékek legendás megbízhatóságát.
A ZB4BT6 nyomógombfej kivételes védelmi szinttel büszkélkedhet, amely magában foglalja az IP66, IP67, IP69 és IP69K védettséget az IEC 60529 szabvány szerint, valamint a NEMA 13 és NEMA 4X besorolást. Ezek a magas szintű védelmi osztályok biztosítják, hogy a kapcsoló tökéletesen működjön még a legzordabb ipari környezetben is, ahol por, nedvesség, vagy akár nagy nyomású vízsugár is jelen lehet. Az IK06 ütésállóság további védelmet nyújt a mechanikai behatásokkal szemben. A termék működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi használatát szélsőséges hőmérsékleti viszonyok között is. A ZB4BT6 nyomógomb különböző elektromos konfigurációkkal használható, többek között a C7 kód szerint 4 érintkezővel, a C8 és C10 kódok szerint akár 4 érintkezővel is kombinálható, egyes és dupla blokkokkal, előlapi szereléssel. A termék emellett a C11 kód szerint 3-nál kevesebb érintkezővel, valamint a C15 kód szerint 1-nél kevesebb érintkezővel is alkalmazható.
A Schneider Electric ZB4BT6 nyomógombfej számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, JIS C8201-5-1, UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4 és JIS C8201-1 előírásait. A termék több nemzetközi tanúsítvánnyal is rendelkezik, mint például a BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listázás. A ZB4BT6 kiemelkedő rezgésállósággal bír, amely 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiváló ütésállósággal rendelkezik, amely 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltrigonometria hullám gyorsulás esetén az IEC 60068-2-27 szerint. A termék alapvető elemként (Basic element) kerül forgalomba, így az alkalmazásnak megfelelően rugalmasan konfigurálható a különböző kapcsolókkal és érintkezőkkel.
Schneider Electric Harmony XB4 - ZB4BT6 -fém nyomógomb fej, Ø22, Ø40 gombafejű, húzásra kioldó, kék műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Rögzítési átmérő: 22 mm
Eladás oszthatatlan mennyiségenként: 1
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: reteszelő
Visszaállítás: Húzó-nyomó
Működtető profil: Kék gomba Ø 40 mm, jelöletlen
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
Mechanikai élettartam: 300000 ciklus
Elektromos összetételi kód: C11 <3 érintkezőhöz egyedi blokkokat használva előlapi szereléshez
C15 <1 érintkezőhöz egyedi blokkokat használva előlapi szereléshez
C7 <4 érintkezőhöz egyedi blokkokat használva előlapi szereléshez
C8 <4 érintkezőhöz egyedi és dupla blokkokat használva előlapi szereléshez
C10 <4 érintkezőhöz egyedi és dupla blokkokat használva előlapi szereléshez
Eszköz bemutatása: Alapelemek
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Környezeti levegő üzemeltetési hőmérséklete: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-5-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltrigonometria hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltrigonometria hullám gyorsulás esetén az IEC 60068-2-27 szerint
