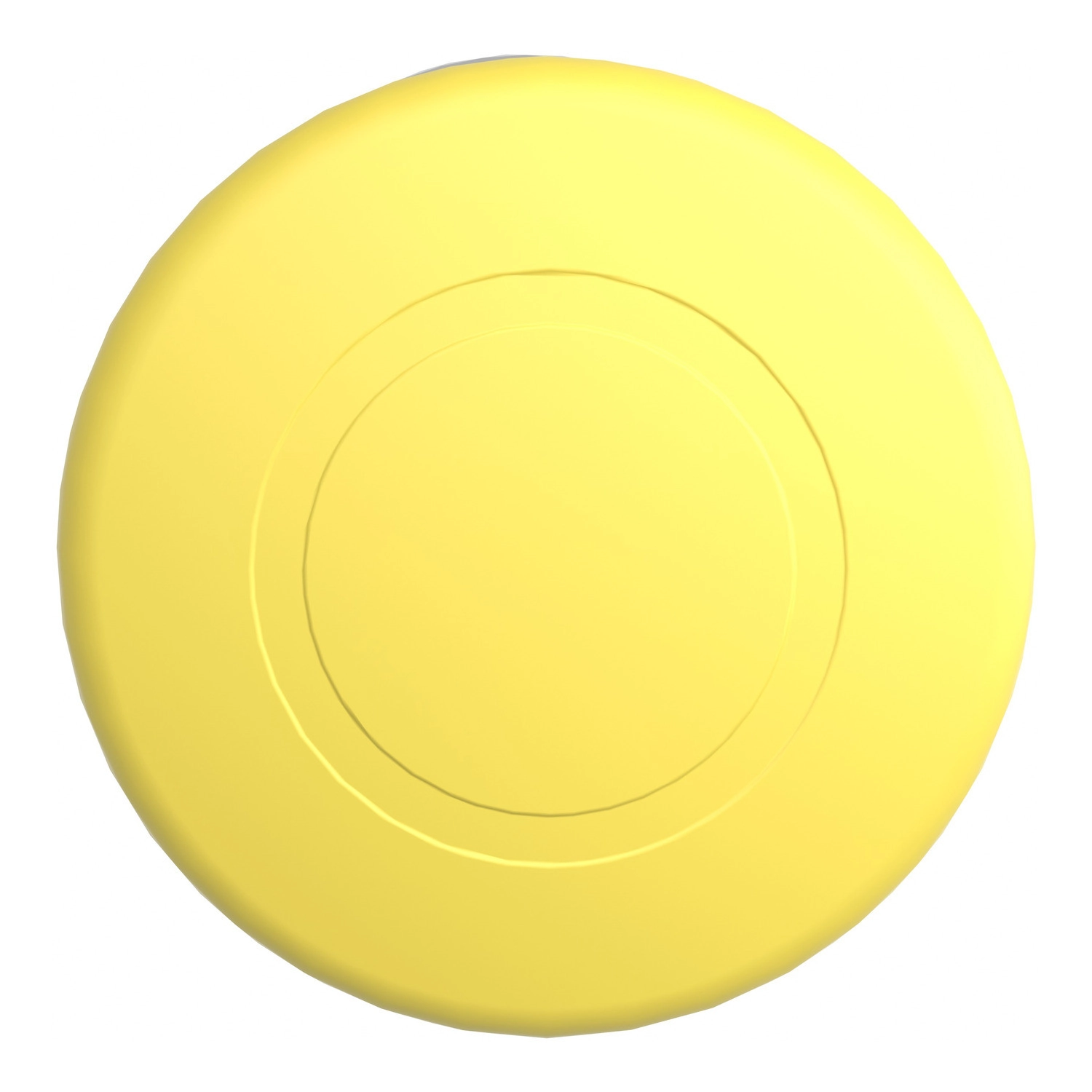

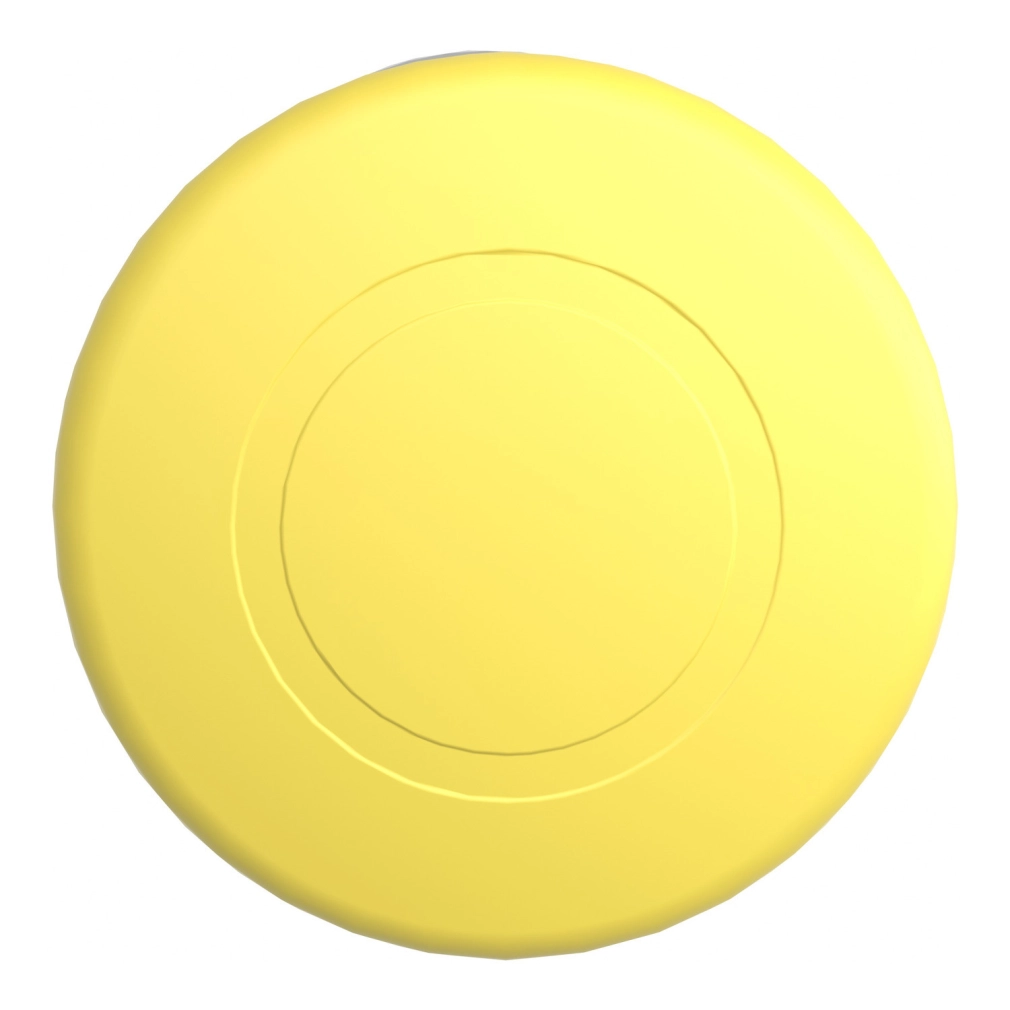

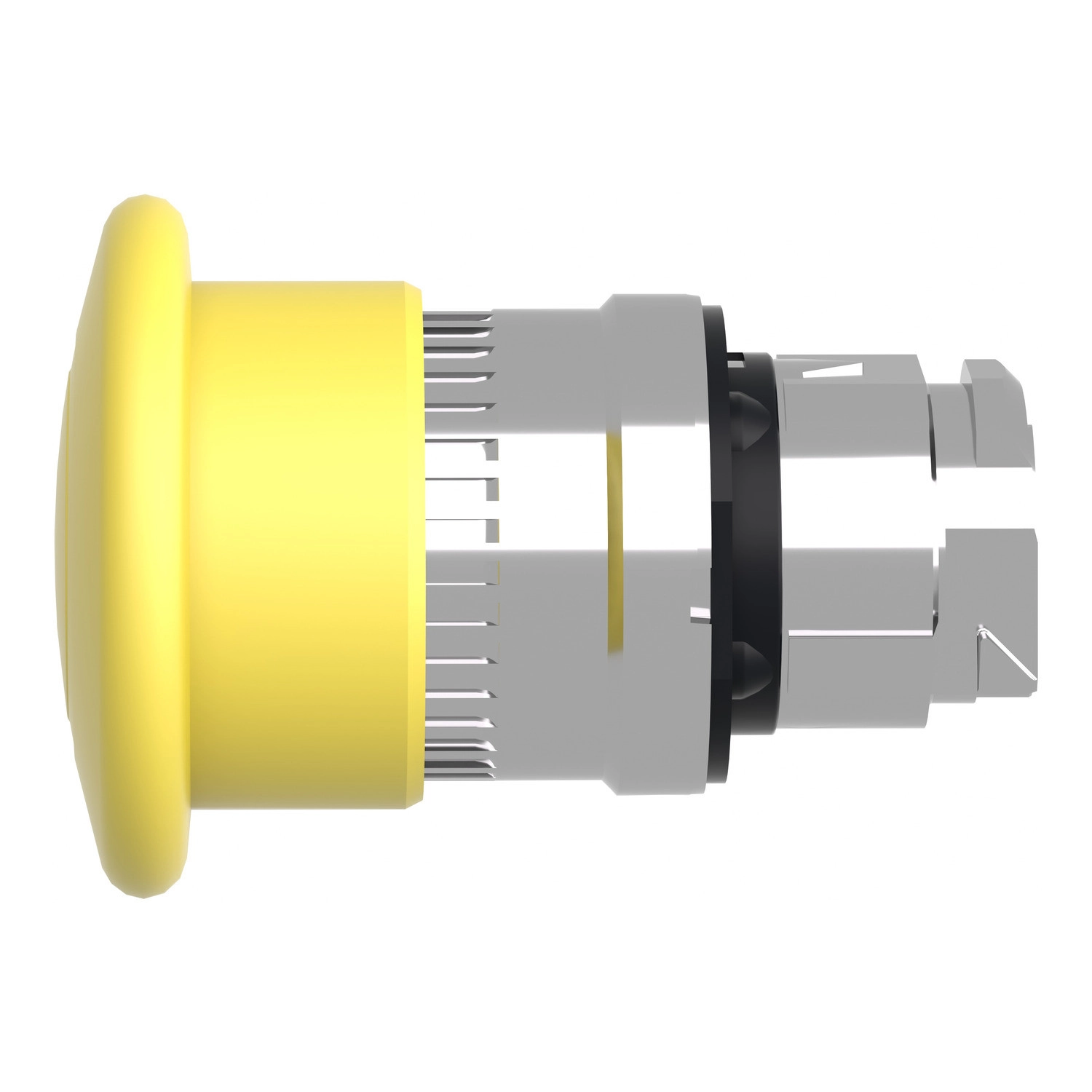

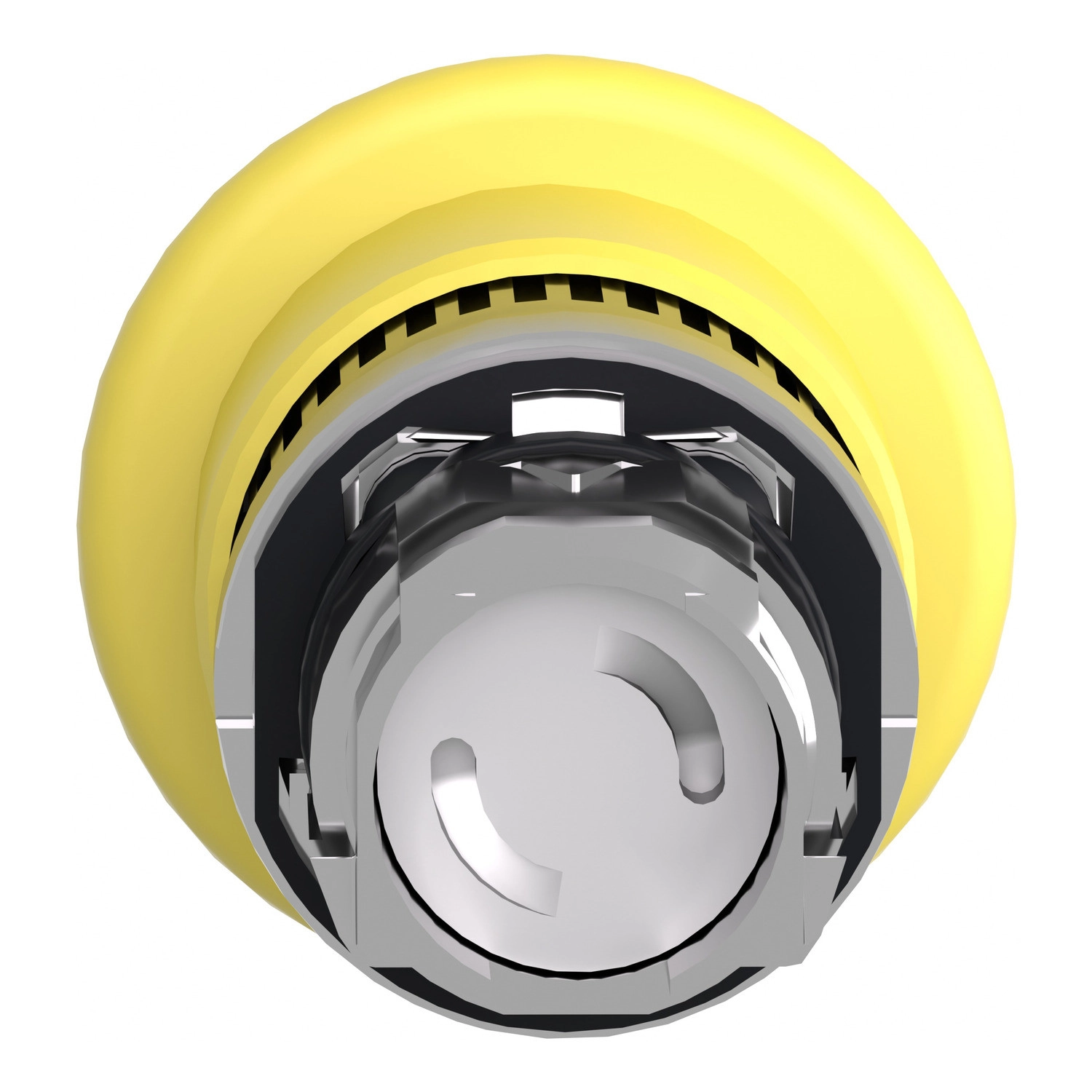

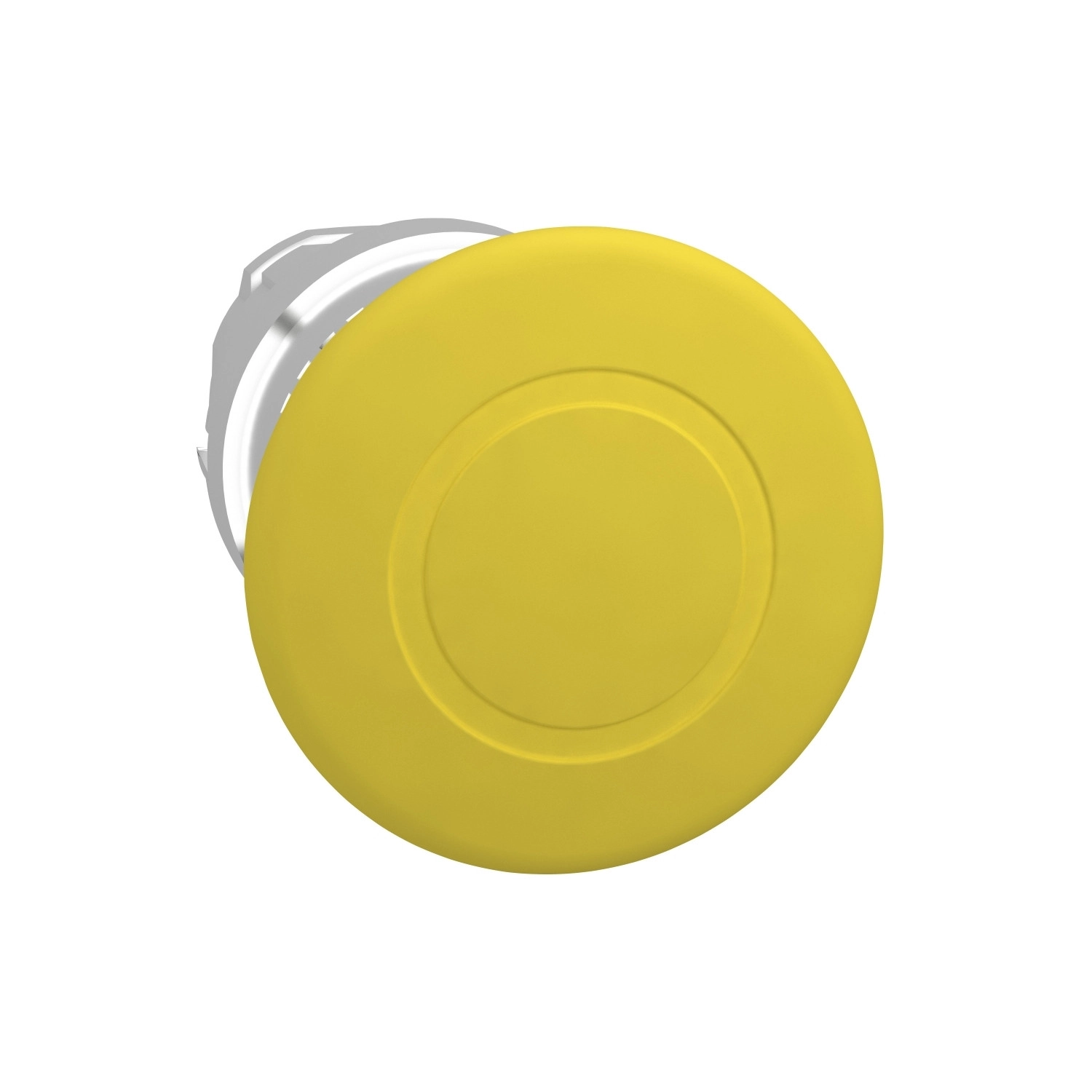

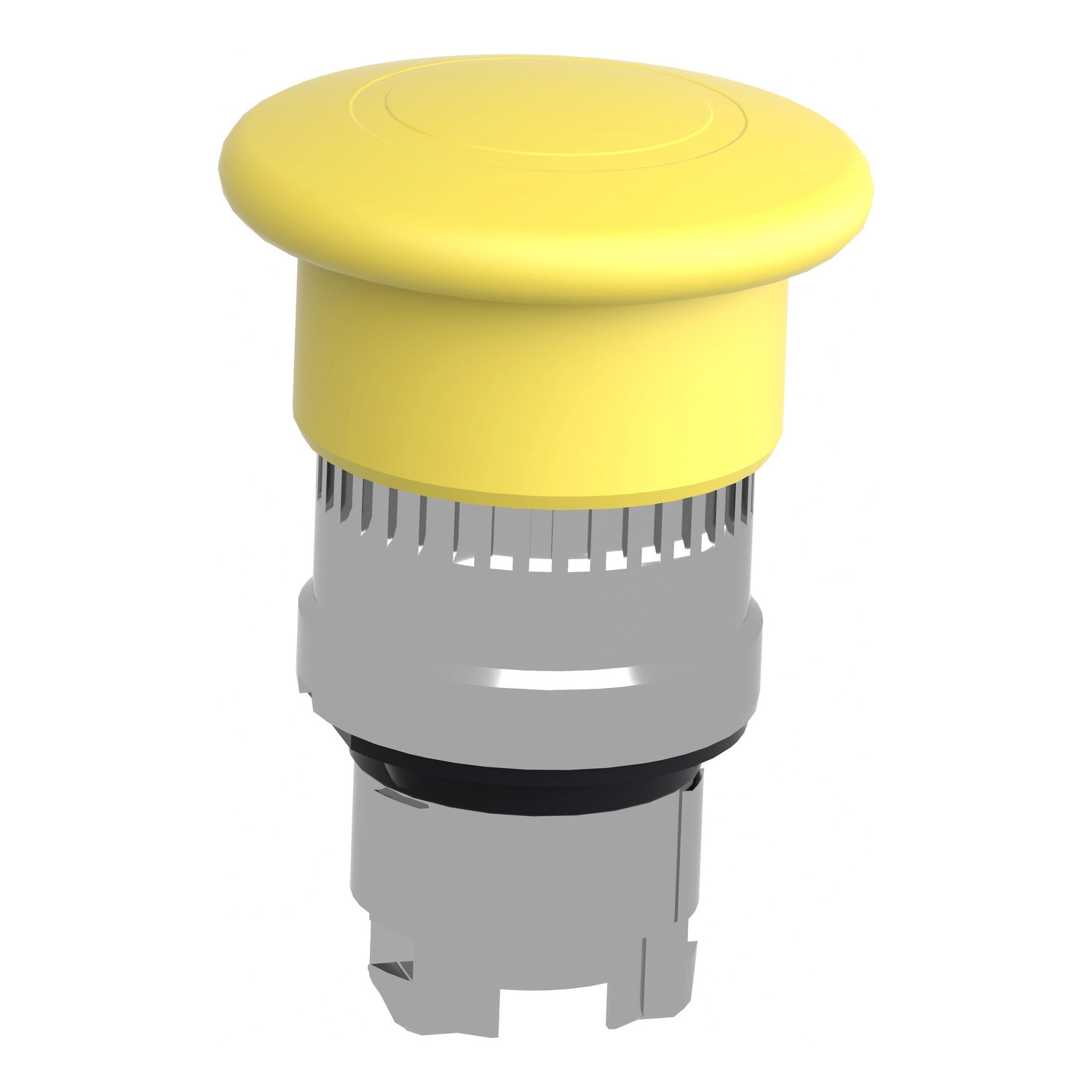

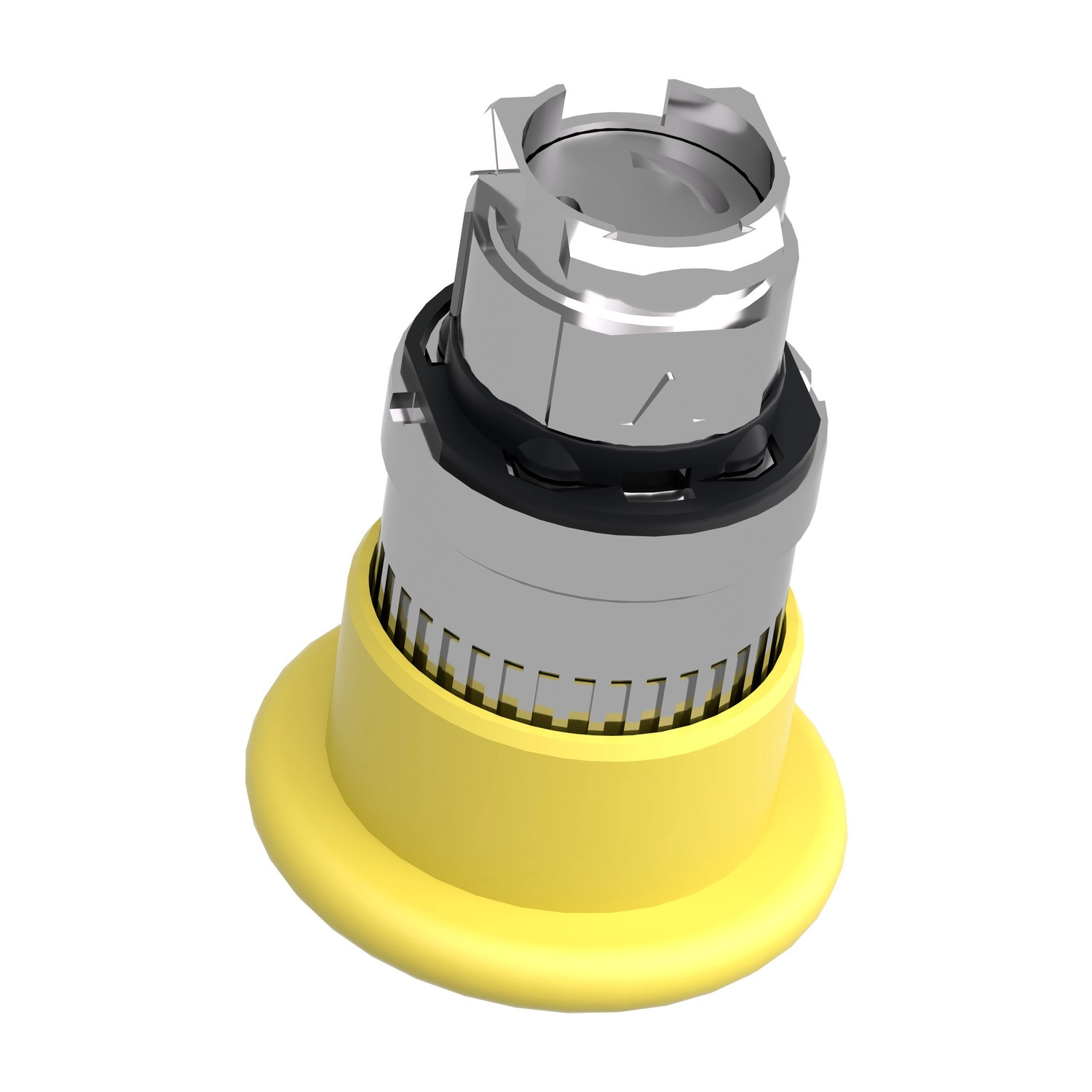

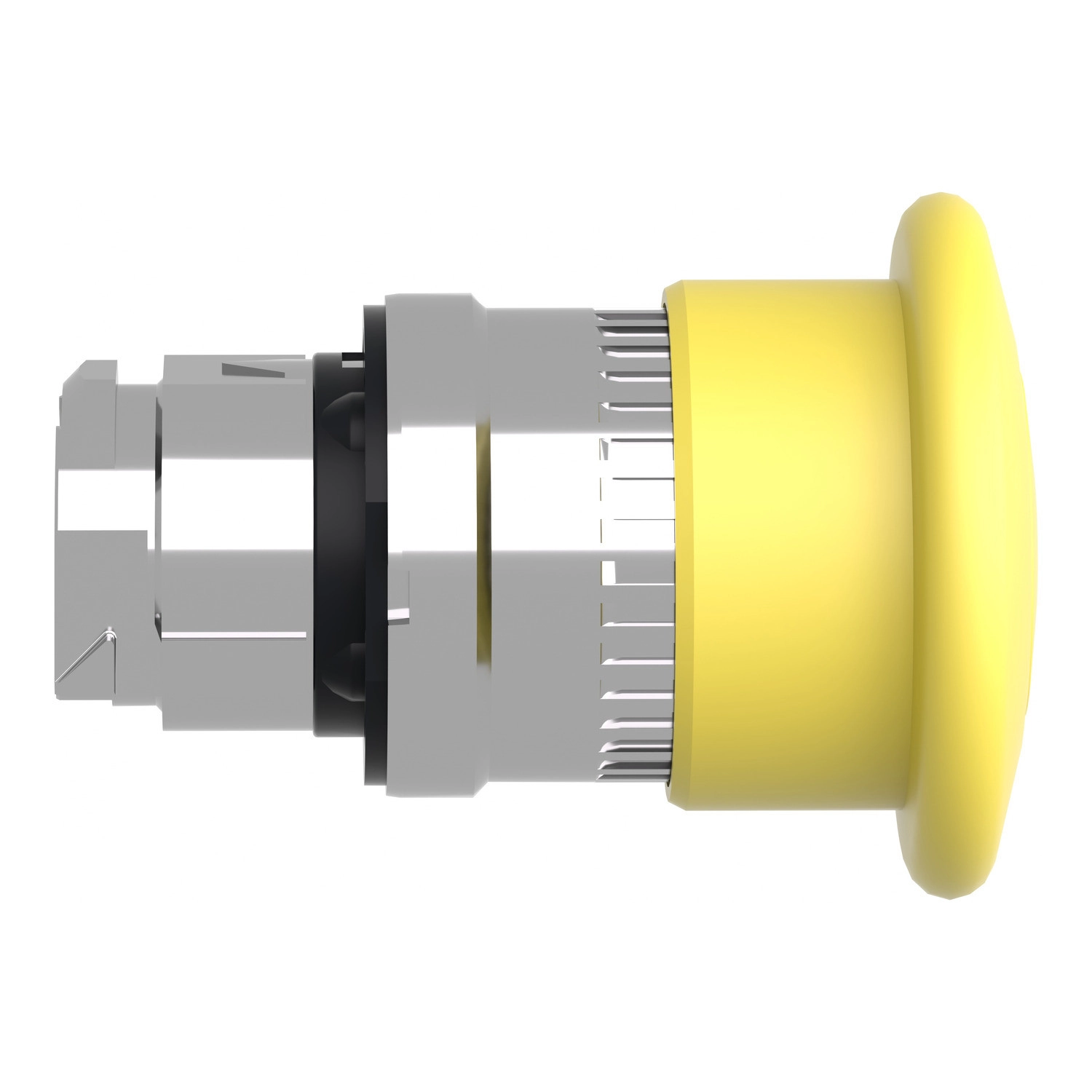

A Schneider Electric Harmony XB4 sorozatának ZB4BT5 típusú gombafejű nyomógombja egy rendkívül megbízható vezérlőelem, amely ipari környezetben történő használatra lett kifejlesztve. Ez a 40 mm átmérőjű, sárga színű gombafej a vészleállítási és biztonsági alkalmazások elengedhetetlen komponense, hiszen láthatósága és egyedi formája miatt könnyen felismerhető és gyorsan működtethető vészhelyzetben is.
A ZB4BT5 nyomógombfej a Harmony XB4 termékcsalád tagjaként prémium minőséget képvisel. A krómozott fém háznak köszönhetően rendkívül tartós és ellenálló a különböző külső hatásokkal szemben. A 22 mm-es szabványos rögzítési átmérő biztosítja a kompatibilitást a legtöbb ipari kapcsolószekrénnyel és vezérlőpulttal. Ez a nyomógombfej egy reteszelő (latching) mechanizmussal van ellátva, amely lenyomás után benyomott állapotban marad, és csak húzással (push-pull) oldható ki. Ez a működési elv különösen fontos biztonsági alkalmazásoknál, ahol a vészleállító funkciók egyértelmű vizuális jelzése szükséges a kezelő számára.
A Schneider Electric ZB4BT5 nyomógombfej rendkívül magas mechanikai tartóssággal rendelkezik, élettartama 300.000 kapcsolási ciklus. Kimagasló védettségi szinttel büszkélkedhet: IP66, IP67, IP69 és IP69K besorolásokkal rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízbiztos, valamint nagynyomású, forró vízsugárral szemben is ellenálló. A NEMA 13 és NEMA 4X védelmi fokozat tovább erősíti a termék alkalmazhatóságát szélsőséges ipari környezetben. Ütésállóságát az IK06 besorolás jelzi az IEC 50102 szabvány szerint. A működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között használható, ami lehetővé teszi szélsőséges hőmérsékleti viszonyok közötti alkalmazását is.
A ZB4BT5 nyomógombfej elektromos összeállítási kódjai (C7, C8, C10, C11, C15) különböző kontaktusblokk-konfigurációkat tesznek lehetővé. A C7 kód például akár 4 kontaktusblokk használatát is támogatja az előlapon, míg a C15 kód legfeljebb 1 kontaktust tesz lehetővé egyszeres blokk használatával elölről szerelve. A nyomógombfej számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1 szabványokat, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is. A vibrációval szembeni ellenállása 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) az IEC 60068-2-27 szabvány szerint. Mindezek a tulajdonságok együttesen biztosítják a ZB4BT5 gombafejű nyomógomb rendkívüli megbízhatóságát és hosszú élettartamát még a legmostohább ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BT5 -fém nyomógomb fej, Ø22, Ø40 gombafejű, húzásra kioldó, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövidnév: ZB4
Előlap anyaga: Krómozott fém
Rögzítési átmérő: 22 mm
Minimum eladási mennyiség: 1
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: reteszelő
Reset mód: Push-pull (húzásos)
Működtető profil: Sárga gombafej, Ø 40 mm, jelöletlen
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő információk
Mechanikai élettartam: 300000 ciklus
Elektromos összeállítási kód: C11 kevesebb mint 3 kontaktushoz egyszeres blokkok használatával elölről szerelve
C15 kevesebb mint 1 kontaktushoz egyszeres blokkok használatával elölről szerelve
C7 kevesebb mint 4 kontaktushoz egyszeres blokkok használatával elölről szerelve
C8 kevesebb mint 4 kontaktushoz egyszeres és dupla blokkok használatával elölről szerelve
C10 kevesebb mint 4 kontaktushoz egyszeres és dupla blokkok használatával elölről szerelve
Eszköz megjelenése: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/IEC 60947-1
JIS C8201-5-1
UL 508
EN/IEC 60947-5-4
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
A termék méretei a mellékelt műszaki rajzokon találhatók. A főbb méretek: mélység 38,5 mm, gombafej átmérő 40 mm.
