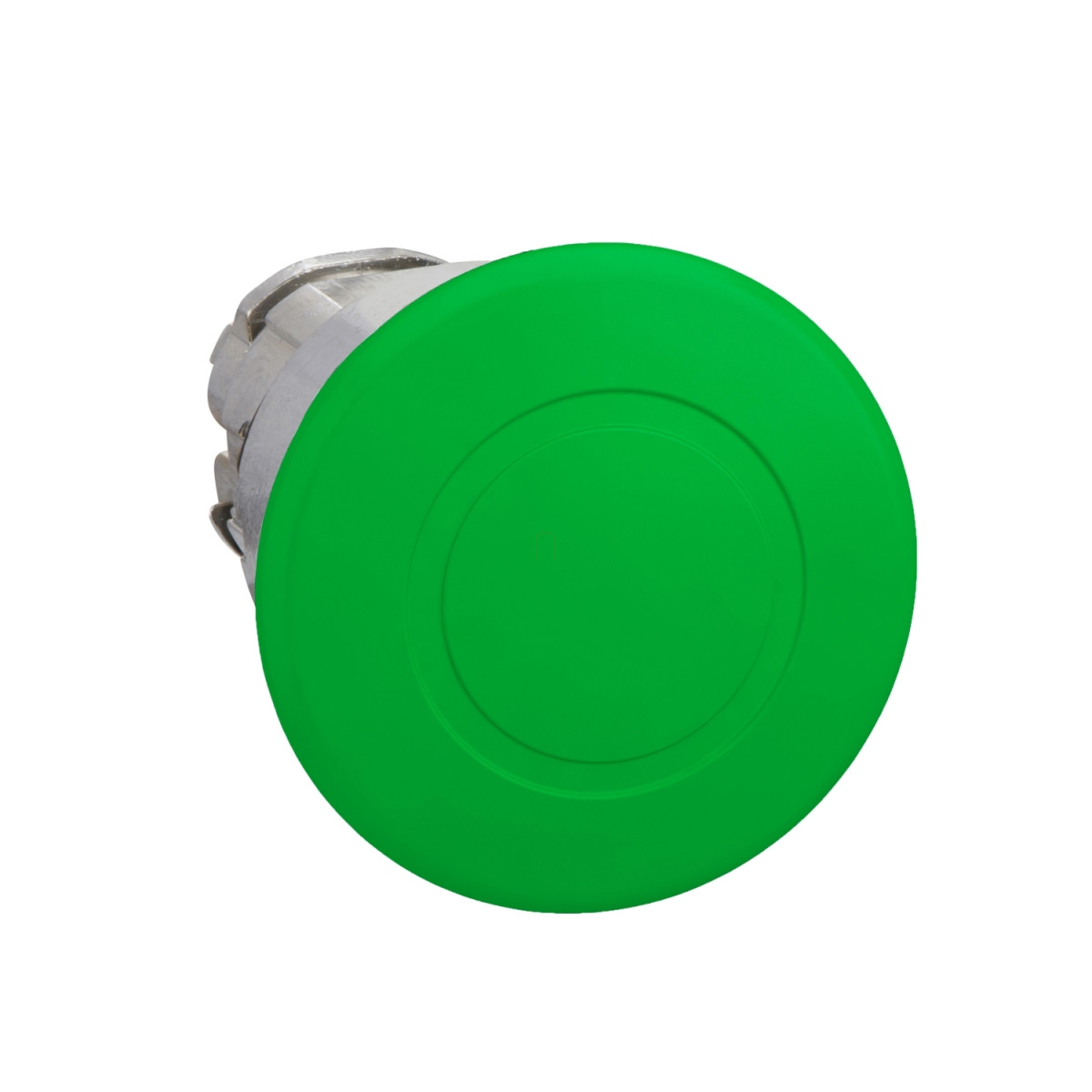

A Schneider Electric Harmony XB4 sorozatának ZB4BT3 jelű, nem világító nyomógomb feje ipari vezérléstechnikai alkalmazásokhoz kínál megbízható működést. Ez a zöld színű, 40 mm átmérőjű gombafejű kezelőszerv különösen olyan környezetekben ideális, ahol a gyors és határozott beavatkozás szükséges, például vészleállítási vagy kritikus folyamatindítási funkciókhoz.
A ZB4BT3 nyomógomb kialakítása felhasználóbarát és ergonomikus. A 22 mm-es szabványos beépítési átmérő biztosítja a kompatibilitást a legtöbb vezérlőpanellel és berendezéssel. A krómozott fémkeret nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenálló képességét még a legmostohább ipari környezetben is. A reteszelő (latching) funkciónak köszönhetően a gomb benyomása után rögzített állapotban marad, amíg a felhasználó húzással ki nem oldja (push-pull to release), így biztosítva a folyamatos működést vagy a biztonságos leállított állapotot. A gomba alakú, 40 mm átmérőjű nyomófelület lehetővé teszi a könnyű működtetést akár kesztyűben is, ami ipari környezetben gyakori követelmény.
Műszaki szempontból a ZB4BT3 kiemelkedő paraméterekkel rendelkezik. Mechanikai élettartama 300000 működtetési ciklus, ami hosszú távú, megbízható működést garantál. Változatos elektromos konfigurációkkal használható: C11 kód esetén akár 3 kontaktus használható egyetlen blokkban előlapi rögzítéssel, C15 kódnál 1 kontaktussal, C7 kódnál 4 kontaktussal egyetlen blokkban, míg C8 és C10 kódok esetén 4 kontaktus használható egyetlen és dupla blokkokban előlapi rögzítéssel. A termék alapelemként kerül értékesítésre, így a felhasználó rugalmasan választhatja meg a hozzá illő kontaktuselemeket. Környezetvédelmi szempontból is kiemelkedő: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és különböző fokú víz elleni védelmet biztosít, beleértve a nagynyomású vízsugár elleni védelmet is. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztusságának.
A ZB4BT3 nyomógomb fej ellenáll a szélsőséges körülményeknek is: -40°C és +70°C közötti környezeti hőmérsékleten tárolható és üzemeltethető, TH védőkezeléssel ellátott, megfelel az IEC 60536 szerinti I. osztályú túlfeszültség kategóriának, valamint IK06 ütésállóságú az IEC 50102 szabvány szerint. A termék számos nemzetközi szabványnak megfelel, köztük a JIS C8201-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4 és JIS C8201-1 előírásainak. Tanúsítványai között szerepel BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listed, ami széles körű alkalmazhatóságot biztosít nemzetközi projektekben is. Ellenáll továbbá az 5 gn erősségű rezgésnek (f= 2-500 Hz tartományban) az IEC 60068-2-6 szerint, valamint a 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullám alakú gyorsulásnak az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BT3 -fém nyomógomb fej, Ø22, Ø40 gombafejű, húzásra kioldó, zöld műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Kezelőszerv anyaga: Krómozott fém
Beépítési átmérő: 22 mm
Értékesítési egység: 1
Fejforma: Normál
Jelzőegység fejformája: Kerek
Működtetés típusa: Reteszelő
Visszaállítás: Húzással (Push-pull)
Kezelőszerv profilja: Zöld gomba alakú, Ø 40 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Zöld
Mechanikai adatok
Mechanikai élettartam: 300000 ciklus
Elektromos jellemzők
Elektromos összetétel kódja: C11 - max. 3 kontaktus egyetlen blokkal előlapi szereléshez
C15 - max. 1 kontaktus egyetlen blokkal előlapi szereléshez
C7 - max. 4 kontaktus egyetlen blokkal előlapi szereléshez
C8 - max. 4 kontaktus egyetlen és dupla blokkal előlapi szereléshez
C10 - max. 4 kontaktus egyetlen és dupla blokkal előlapi szereléshez
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1
EN/IEC 60947-1
CSA C22.2 No 14
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám alakú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám alakú gyorsulás az IEC 60068-2-27 szerint
