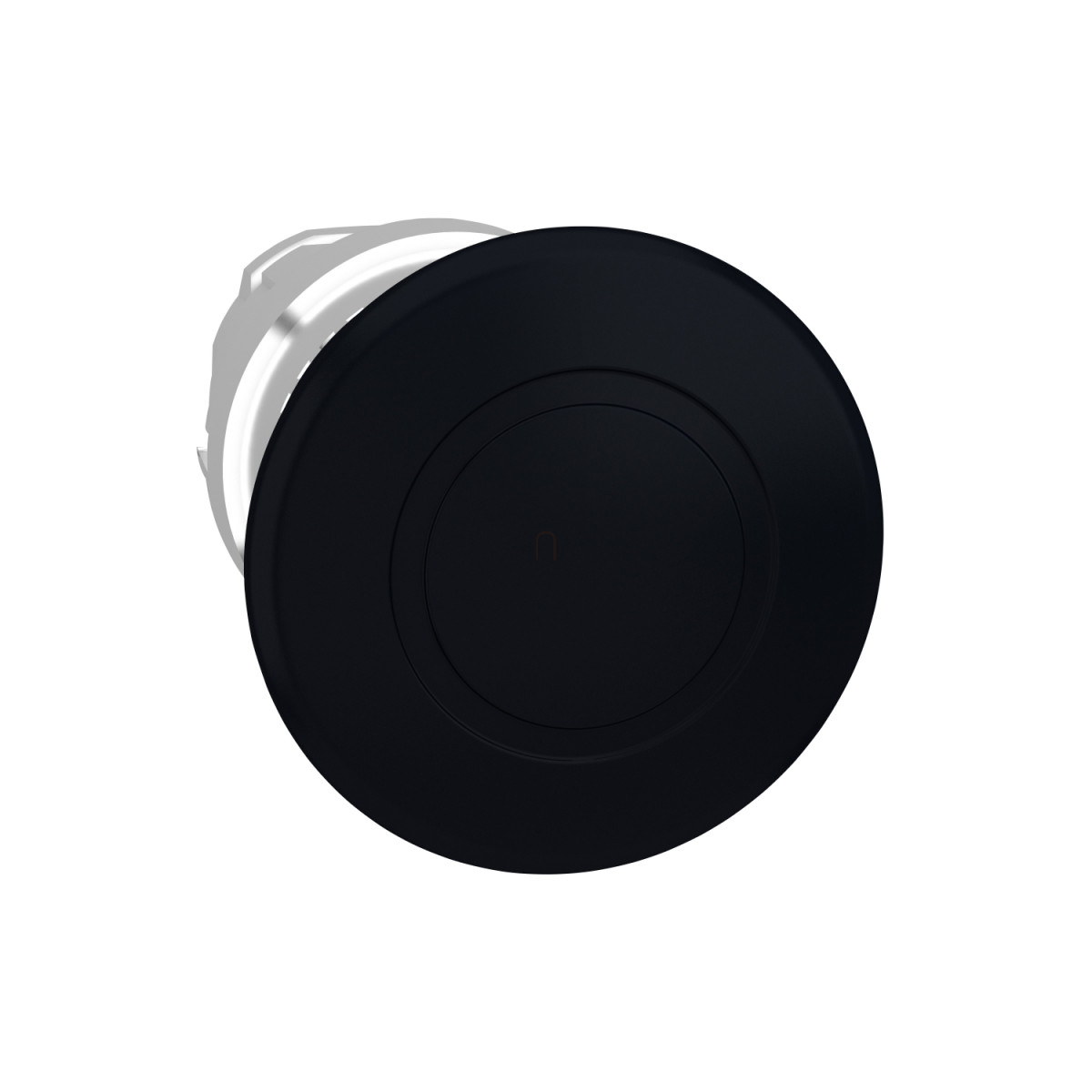

A Schneider Electric Harmony XB4 termékcsalád ZB4BT2 gombafejű nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás olyan alkalmazásokhoz, ahol a megbízható működés és a tartósság elengedhetetlen követelmény. Ez a prémium kategóriás, 40 mm átmérőjű fekete gombafejű nyomógomb fej a Harmony XB4 sorozat része, és standard 22 mm-es szerelőnyílásba illeszthető.
A ZB4BT2 nyomógomb fej különleges kialakítása révén kifejezetten alkalmas vészleállító és egyéb kritikus vezérlési funkciók ellátására. A reteszelő (latching) működési mechanizmusnak köszönhetően a gomb lenyomott állapotban marad aktiválás után, és csak húzással (push-pull) oldható ki, ami megakadályozza a véletlen visszaállítást. Ez a funkció különösen hasznos biztonsági alkalmazásokban, ahol a kezelő számára egyértelműen láthatónak kell lennie a vészleállítás állapotának. A fekete, jelölés nélküli gombafejű kialakítás intuitív használatot tesz lehetővé, és jól látható még gyenge fényviszonyok között is.
A termék kimagasló védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szinttel büszkélkedhet, így tökéletesen ellenáll pornak, víznek, és nagynyomású mosásnak is. NEMA 13 és NEMA 4X besorolása további bizonyíték a megbízhatóságra szélsőséges környezeti feltételek között is. A krómbevonatú fém keret és a robusztus kialakítás rendkívüli tartósságot biztosít, amit a lenyűgöző, 500.000 ciklusos mechanikai élettartam is alátámaszt. A nyomógomb -40°C és +70°C közötti hőmérséklet-tartományban megbízhatóan működik, így szélsőséges környezeti feltételek között is alkalmazható.
A ZB4BT2 rugalmas elektromos konfigurációt kínál különböző érintkezőblokk kombinációkkal. Támogatja a C7, C8, C10, C11 és C15 elektromos összeállítási kódokat, ami lehetővé teszi akár 4 érintkező használatát is egyszeres és dupla blokkokkal, elülső szerelésben. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508 és egyéb vonatkozó előírásokat. Rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, ami globális alkalmazhatóságát igazolja. Kiváló rezgés- és ütésállósággal bír: 5 gn rezgésállóság 2-500 Hz frekvenciatartományban, valamint 30 gn és 50 gn ütésállóság különböző időtartamú és hullámformájú gyorsulásoknál az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően.
Schneider Electric Harmony XB4 - ZB4BT2 -fém nyomógomb fej, Ø22, Ø40 gombafejű, húzásra kioldó, fekete műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Reteszelő
Visszaállítás: Húzással (Push-pull)
Működtető profil: Fekete gombafej Ø 40 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Fekete
Műszaki adatok
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 56 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 <3 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C15 <1 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C7 <4 érintkezőhöz egyszeres blokkokkal elülső szerelésben
C8 <4 érintkezőhöz egyszeres és dupla blokkokkal elülső szerelésben
C10 <4 érintkezőhöz egyszeres és dupla blokkokkal elülső szerelésben
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
