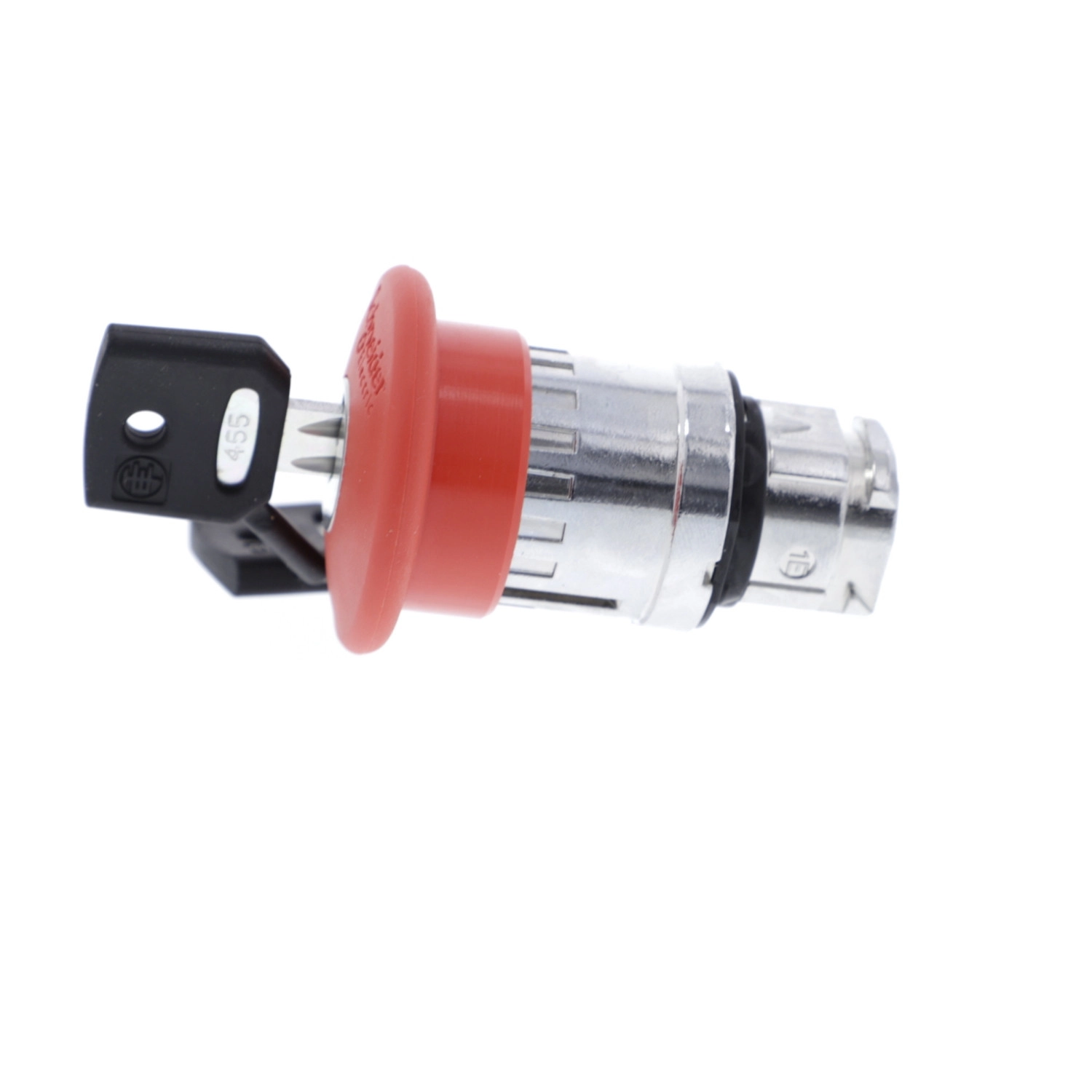

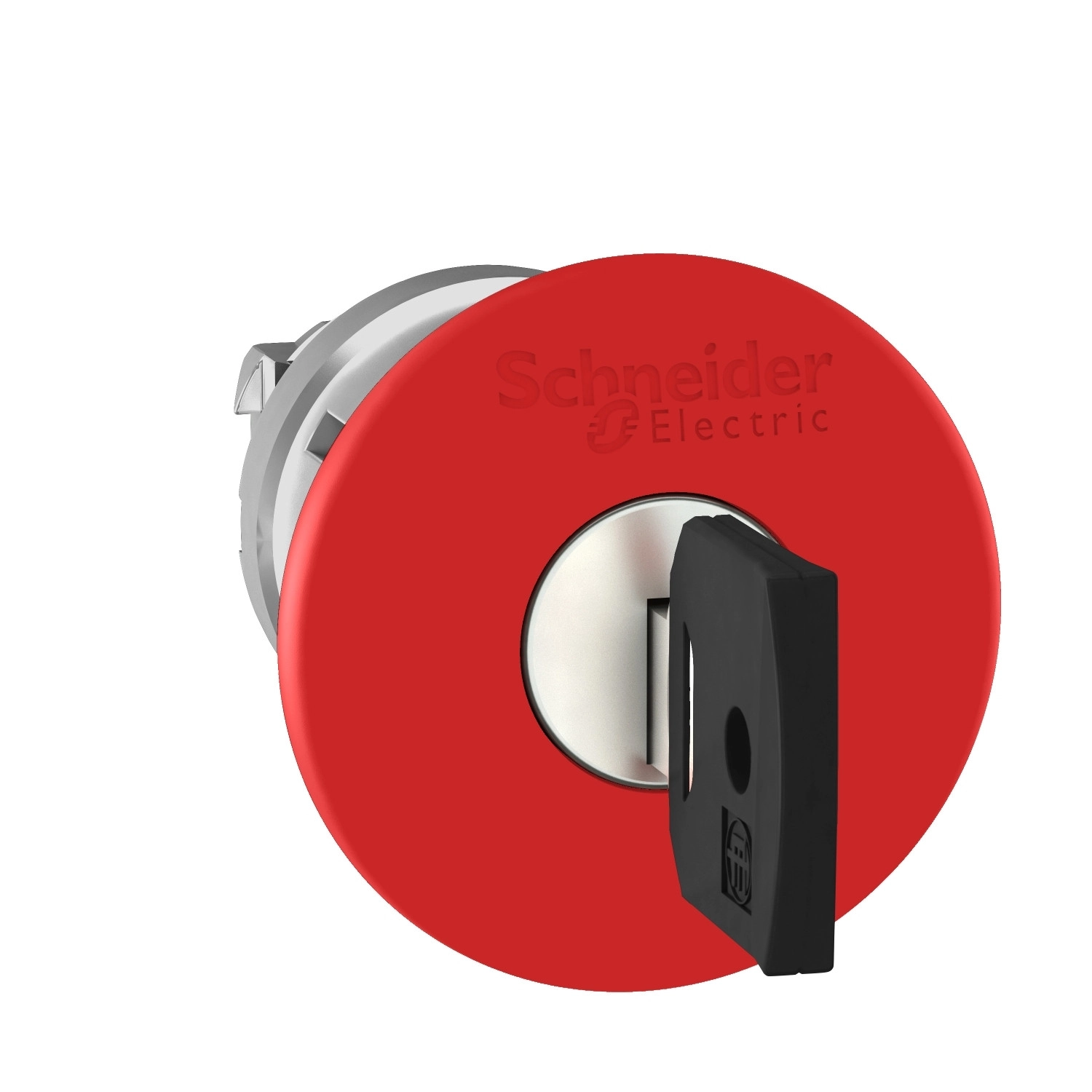

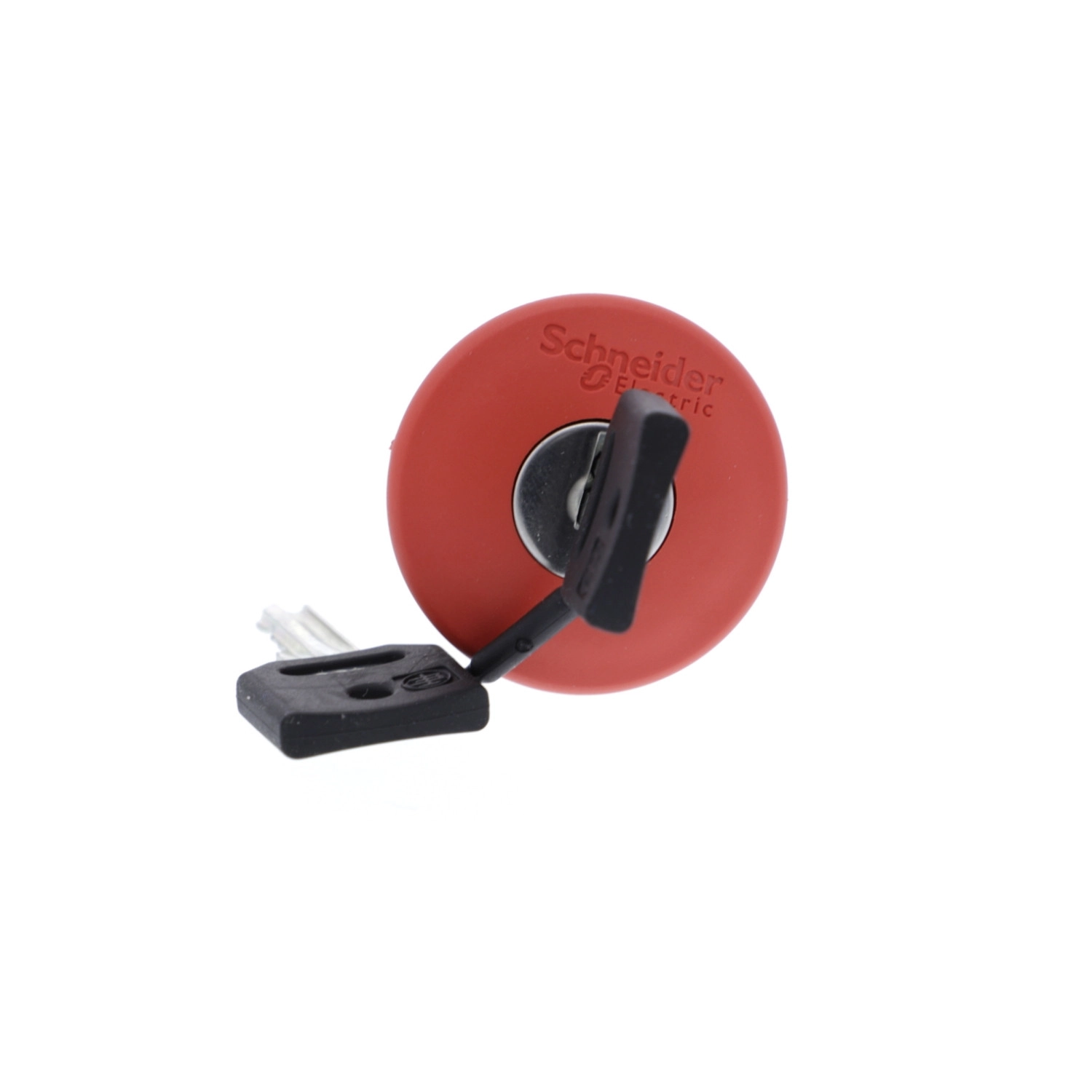

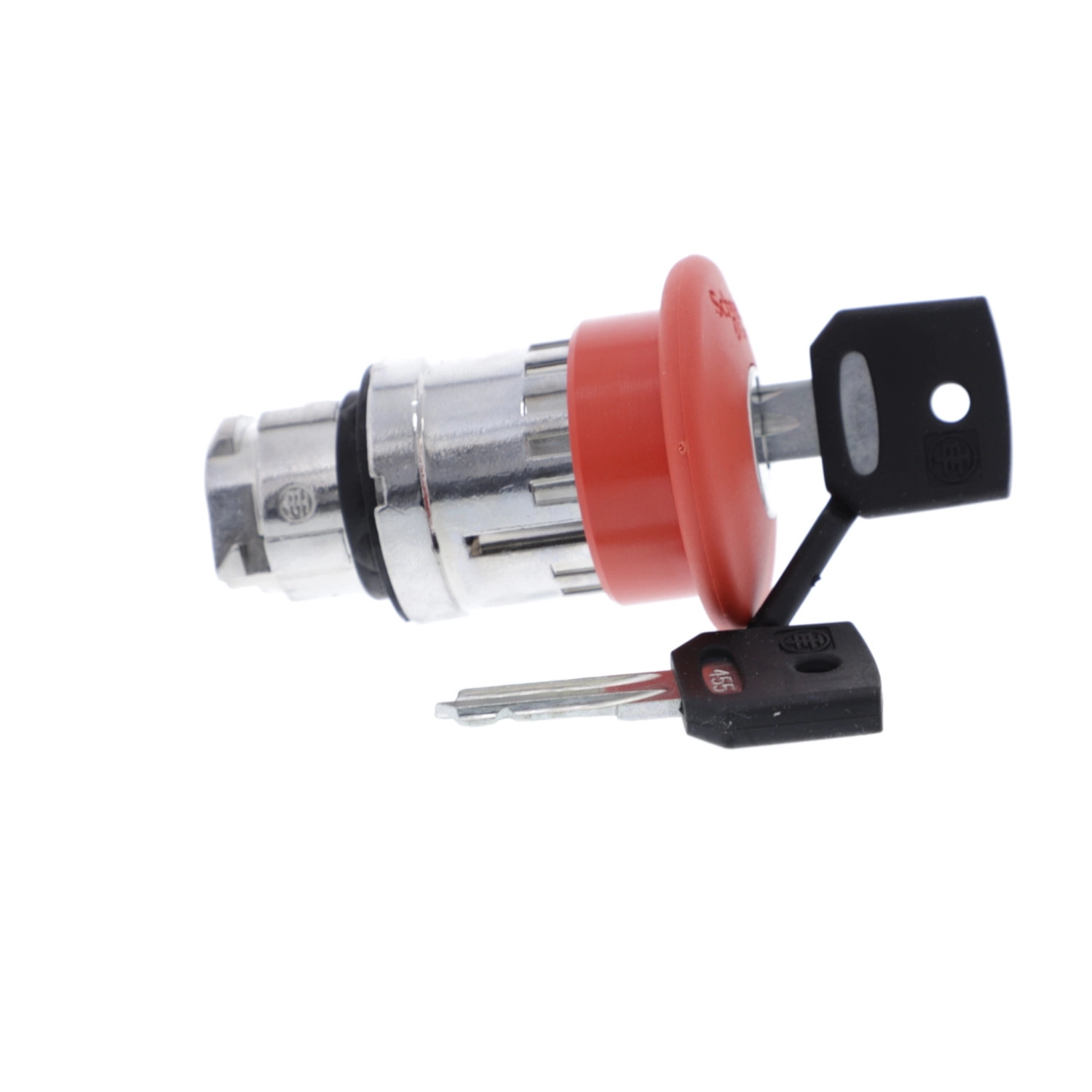

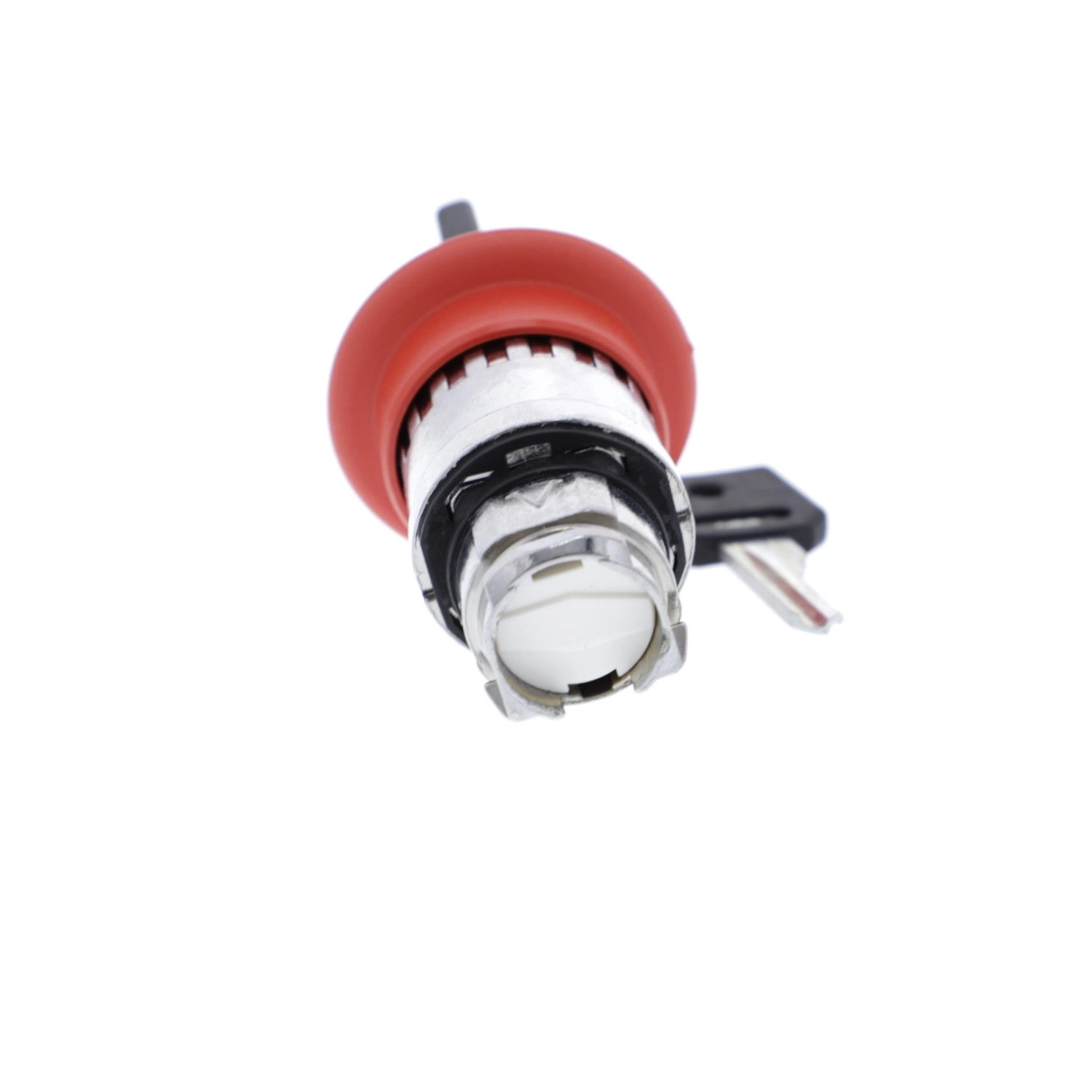

A Schneider Electric Harmony XB4 sorozatú ZB4BS944 vészleállító nyomógomb fej egy kiváló minőségű, professzionális ipari vezérlőeszköz, amely a legmagasabb biztonsági követelményeknek megfelelően lett kialakítva. Ez a termék ideális választás olyan környezetben, ahol kritikus fontosságú a gépek és berendezések azonnali és megbízható leállítása vészhelyzet esetén.
A ZB4BS944 vészleállító nyomógomb fej jellegzetes piros színű, 40 mm átmérőjű gomba alakú működtetővel rendelkezik, amely ergonomikus kialakításának köszönhetően könnyen elérhető és aktiválható még kesztyűben is. A termék 22,5 mm-es szerelési átmérővel készül, ami az iparági szabványoknak megfelelő, így kompatibilis a legtöbb vezérlőpanellel és berendezéssel. A nyomógomb krómozott fém kerettel rendelkezik, ami nem csak esztétikus megjelenést, hanem tartósságot és robosztus használatot is biztosít még a legkeményebb ipari környezetben is.
A működési mechanizmust tekintve a ZB4BS944 kioldása kulccsal történik (455-ös típusú kulcs), ami megakadályozza a vészleállító funkció illetéktelen visszaállítását. A gomb működtetése során a trigger akció és mechanikus reteszelés biztosítja, hogy a vészleállítás aktivált állapotban maradjon a kulcsos kioldásig. A kulcs középső pozícióban húzható ki, ami további biztonsági intézkedésként szolgál. A nyomógomb standard fejkialakítású, jelölés nélküli változatban készül, így univerzálisan alkalmazható különböző ipari környezetekben.
A ZB4BS944 műszaki paraméterei kiemelkedőek: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami biztosítja a por- és vízbehatolás elleni védelmet, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). A mechanikai tartóssága 300 000 működési ciklusra lett tervezve, ami hosszú élettartamot garantál. Üzemi hőmérséklet-tartománya -40...+70 °C, így szélsőséges körülmények között is megbízhatóan működik. A termék elektromos érintésvédelmi osztálya Class I az IEC 61140 szabvány szerint. Ütésállósága IK03 az IEC 50102 szerint, rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (18 ms) és 50 gn (11 ms) az IEC 60068-2-27 szabvány szerint.
A ZB4BS944 számos nemzetközi szabványnak megfelel, beleértve az IEC 60204-1, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, ISO 13850, UL 508 és CSA C22.2 No 14 szabványokat. Rendelkezik továbbá DNV, UL, LROS, BV és CSA tanúsítványokkal, ami bizonyítja a termék megbízhatóságát és minőségét. Elektromos összeállítási kód szempontjából C7, C8, C11, C15 és C10 kódoknak megfelelő konfigurációkban alkalmazható, ami rendkívüli rugalmasságot biztosít a különböző vezérlőrendszerekben való felhasználáshoz.
Schneider Electric Harmony XB4 - ZB4BS944 -fém vészleállító nyomógomb fej, Ø22, Ø40 gombafejű, 455 kulccsal kioldó, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Vészleállító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: trigger akció és mechanikus reteszelés
Visszaállítás: Kulcsos kioldás
Működtető profilja: Piros gomba Ø 40 mm, jelölés nélküli
Zár típusa: 455-ös kulcs
Kulcs kihúzási pozíciója: Középső
Fej típusa: Standard
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 79 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 300000 ciklus
Elektromos összetételi kód: C7 <4 érintkezőhöz egyszerű blokkokkal első rögzítéshez
C8 <4 érintkezőhöz egyszerű és dupla blokkokkal első rögzítéshez
C11 <3 érintkezőhöz egyszerű blokkokkal első rögzítéshez
C15 <1 érintkezőhöz egyszerű blokkokkal első rögzítéshez
C10 <4 érintkezőhöz egyszerű és dupla blokkokkal első rögzítéshez
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Elektromos áramütés elleni védelem osztálya: Class I az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
NEMA 4
NEMA 12
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60204-1
IEC 60947-1
GB 14048.5
IEC 60947-5-1
ISO 13850
IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-4
UL 508
IEC 60364-5-53
JIS C8201-1
Terméktanúsítványok: DNV
UL listed
LROS (Lloyds register of shipping)
BV
CSA
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulás az IEC 60068-2-27 szerint
