A Schneider Electric Harmony XB4 termékvonalból származó ZB4BS934 vészleállító nyomógomb fej egy professzionális, ipari alkalmazásokra tervezett biztonsági eszköz, amely megbízható működésével kiváló választás gépek és berendezések vészhelyzeti leállítására. Ez a prémium minőségű fém kivitelű vészleállító gomb a Harmony XB4 család részeként a Schneider Electric robusztus és hosszú élettartamú vezérlőeszközeinek kiváló képviselője.

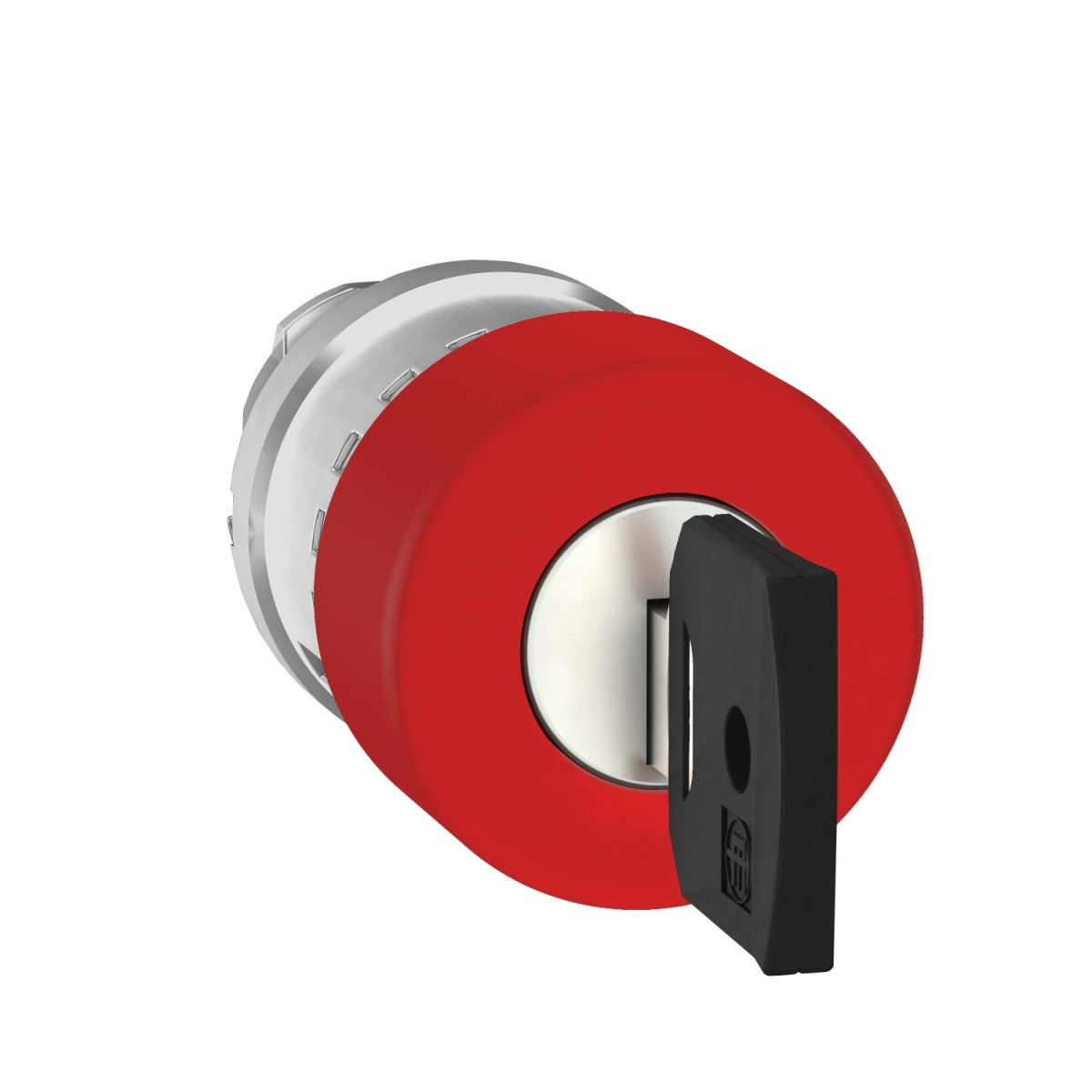

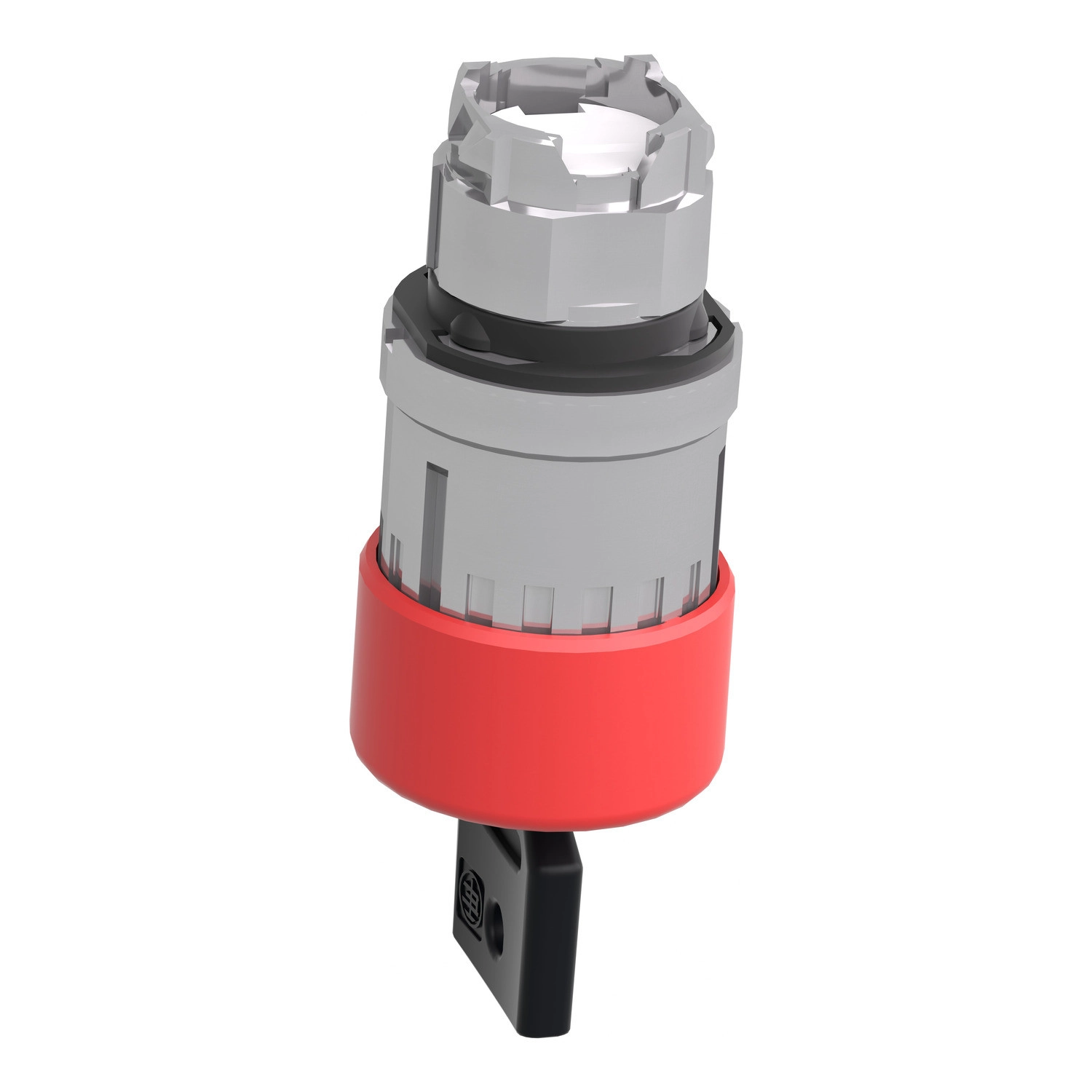

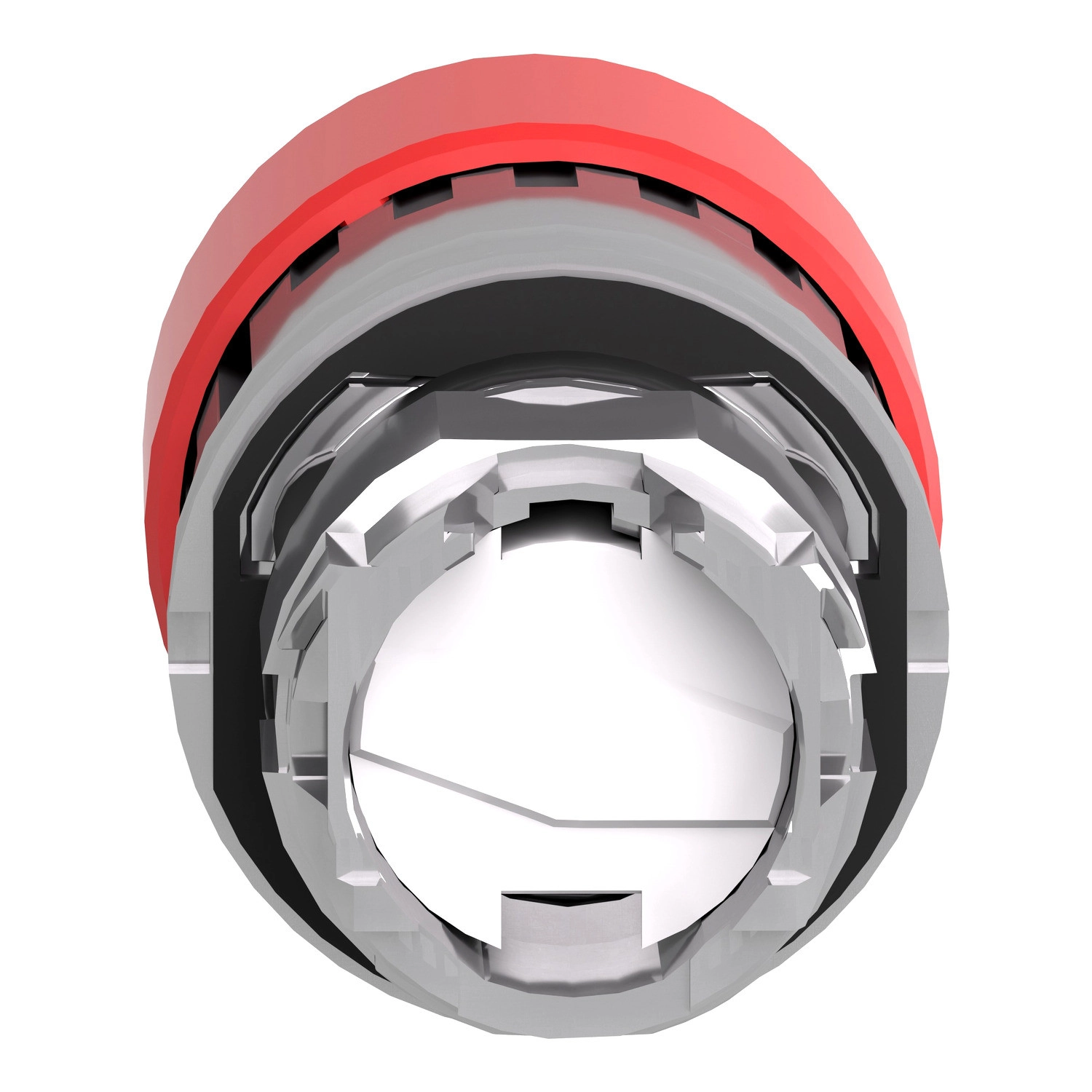

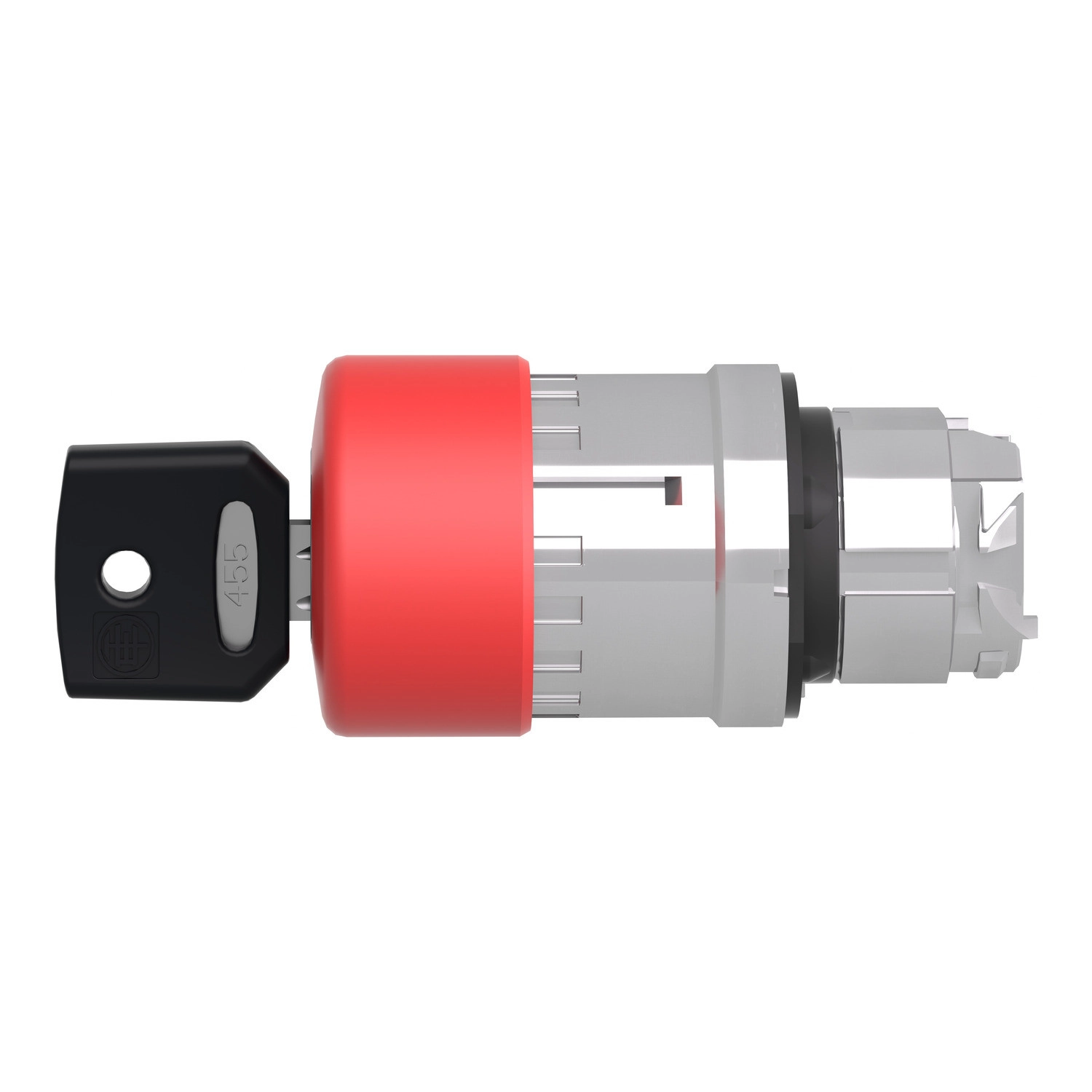

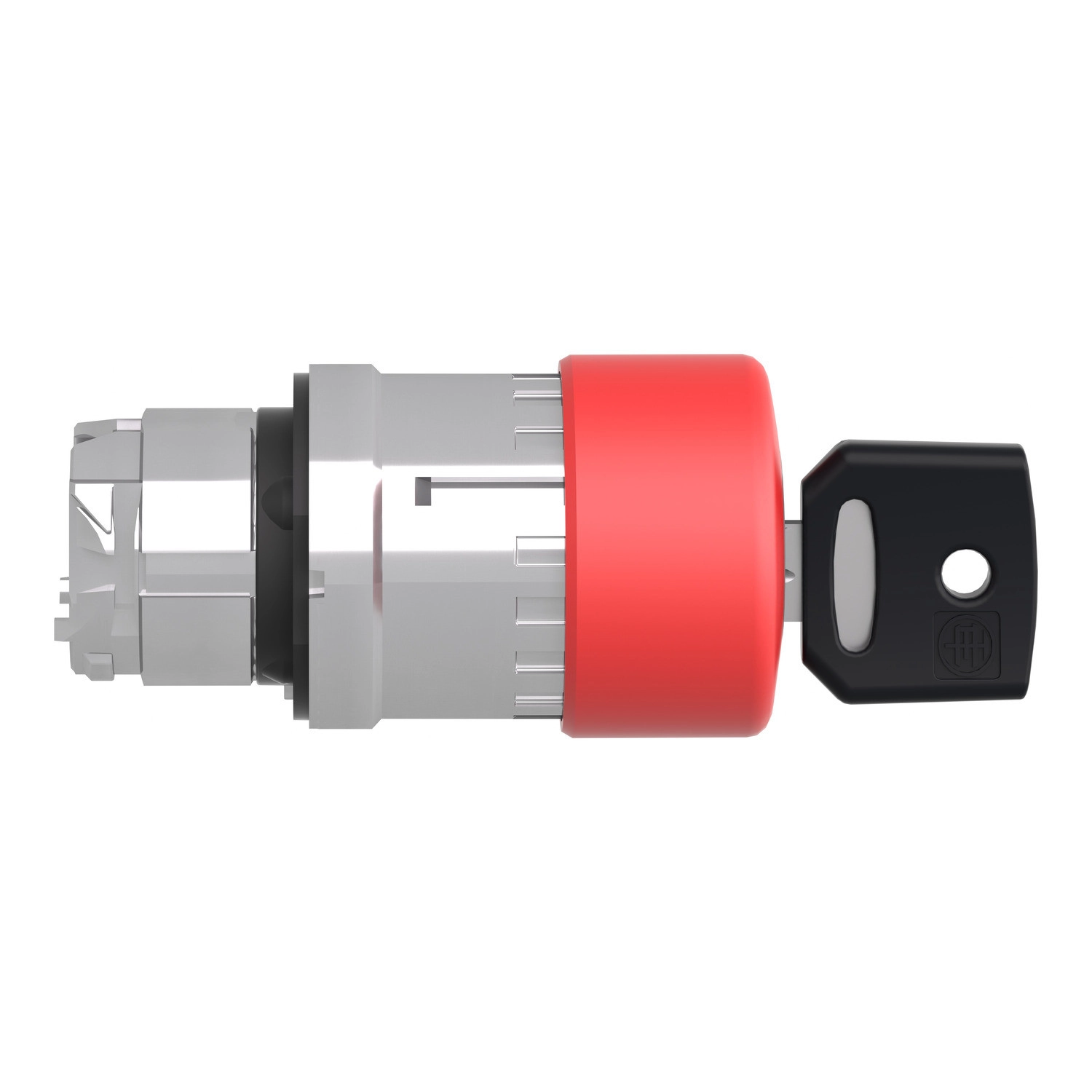

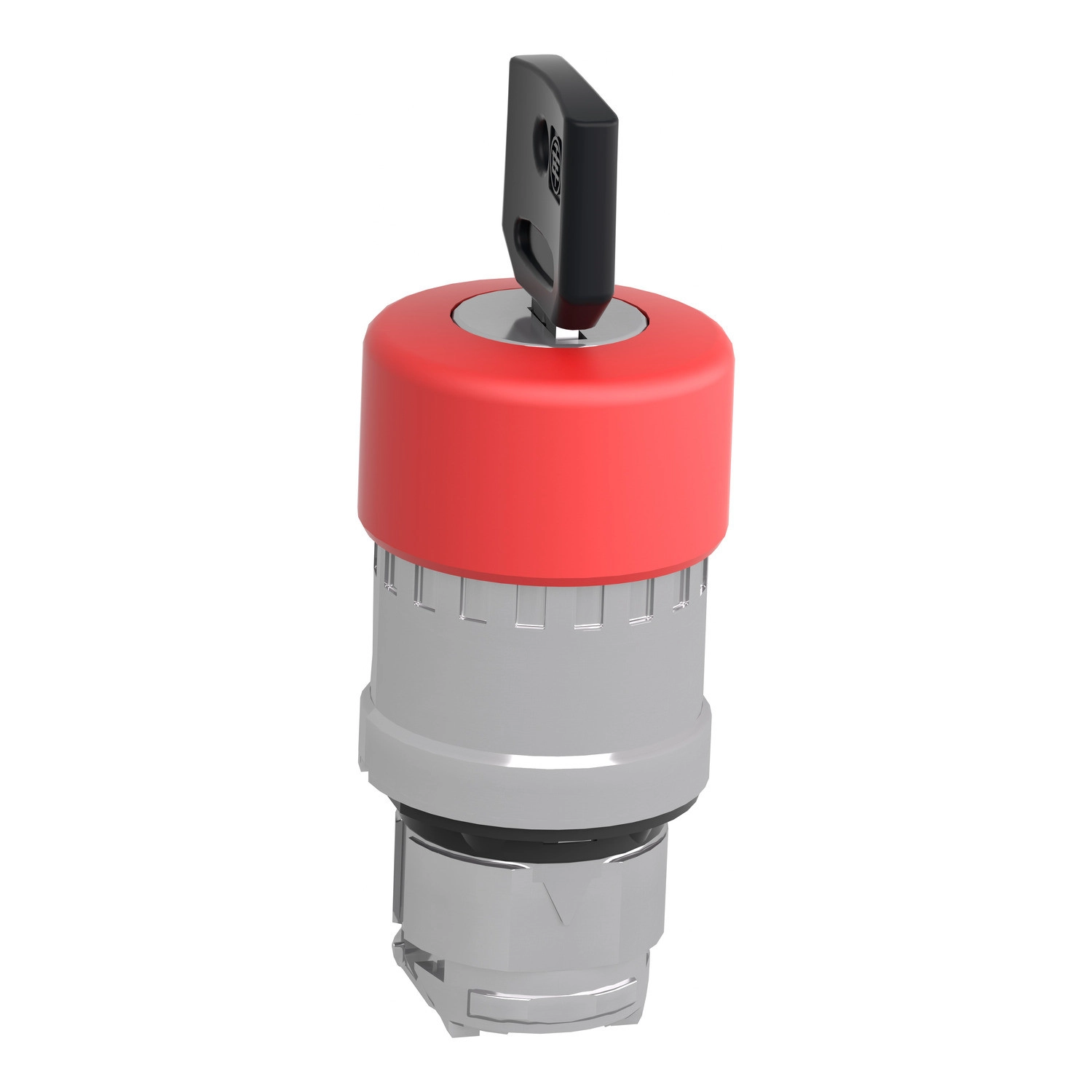

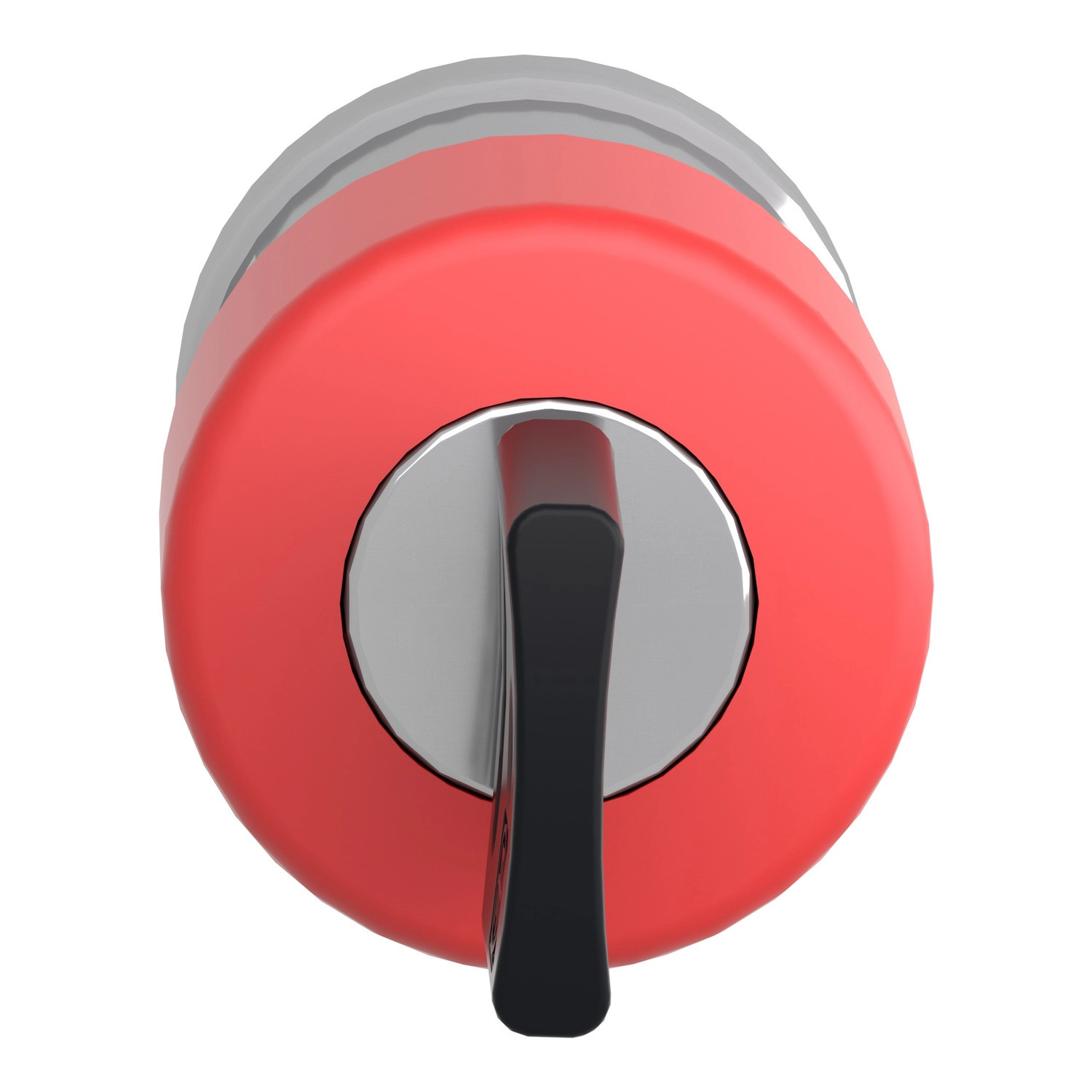

A ZB4BS934 modell egy piros, 30 mm átmérőjű gombafejű kezelőfelülettel rendelkezik, amely könnyen észrevehető és működtethető vészhelyzetben. A termék 22,5 mm-es szabványos rögzítési átmérővel illeszkedik a legtöbb vezérlőpanelbe, így széleskörű kompatibilitást biztosít különböző alkalmazásoknál. A krómozott fém keret nem csak elegáns megjelenést kölcsönöz, hanem kiváló mechanikai védelmet is nyújt a készüléknek, míg a piros kezelőgomb jól látható és megfelel a nemzetközi biztonsági előírásoknak. A gomb működése egyszerű: vészhelyzetben csak meg kell nyomni, és mechanikusan reteszelődik, majd a visszaállításhoz egy 455-ös kulcs szükséges, amely csak középállásban távolítható el, ezzel is növelve a biztonsági szintet.
A ZB4BS934 nyomógomb fej kiemelkedő műszaki jellemzőkkel büszkélkedhet, többek között 300.000 kapcsolási ciklusra garantált mechanikai élettartammal, ami hosszú távú, megbízható működést biztosít még intenzív használat esetén is. A termék IP66, IP67, IP69 és IP69K védettséggel rendelkezik, ami kivételes védettséget jelent por és víz ellen - még nagynyomású mosás esetén is ellenáll akár 7.000.000 Pa nyomásnak 55°C-on. Elektromos sokk elleni védelem szempontjából az IEC 61140 szabvány szerint I. osztályú besorolással rendelkezik, míg ütésállóság tekintetében IK03 minősítésű az IEC 50102 szabvány szerint. A működési hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, ami lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is. A vészleállító gomb megfelel a NEMA 13, NEMA 4X, NEMA 4 és NEMA 12 szabványoknak is, bizonyítva sokoldalúságát és megbízhatóságát különböző ipari környezetekben. A ZB4BS934 rezgésállósága 5g (f=2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30g (18 ms) és 50g (11 ms) féltengely szinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
A ZB4BS934 vészleállító nyomógomb fej számos nemzetközi szabványnak és előírásnak megfelel, többek között az UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60204-1, IEC 60364-5-53, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, és JIS C8201-1 szabványoknak. Emellett rendelkezik DNV, UL listed, LROS, BV és CSA tanúsítványokkal, ami azt jelenti, hogy a termék nemzetközileg elismert minőséget képvisel. A ZB4BS934 vészleállító fej különböző elektromos összeállításokkal használható (C7, C8, C10, C11, C15 kódokkal jelölt konfigurációkban), és maximum 4 érintkezővel szerelhető fel, ezáltal rendkívül sokoldalúan alkalmazható a különböző vezérlési feladatokhoz. A gomb CAD méretei: 30 mm szélesség, 30 mm magasság és 79 mm mélység, ami kompakt kialakítást biztosít még zsúfoltabb vezérlőpanelek esetén is. A termék számos szerelési lehetőséget kínál, beleértve a csavaros kapocsterminálos, dugaszolható csatlakozós vagy nyomtatott áramköri csatlakozást, ami maximális rugalmasságot biztosít a különböző telepítési forgatókönyvekhez.
Schneider Electric Harmony XB4 - ZB4BS934 -fém vészleállító nyomógomb fej, Ø22, Ø30 gombafejű, 455 kulccsal kioldó, piros műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Termék típus: Vészleállító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Rögzítési átmérő: 22,5 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Ravaszos működtetés és mechanikus reteszelés
Visszaállítás: Kulcsos kioldás
Működtető profilja: Piros gombafej Ø 30 mm, jelöletlen
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Középállásban
Fej típusa: Standard
Működtető/lencse színe: Piros
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 30 mm
CAD mélység: 79 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 300000 ciklus
Elektromos összeállítási kód: C7 legfeljebb 4 érintkezőhöz elülső szerelésű egyes blokkokkal
C8 legfeljebb 4 érintkezőhöz elülső szerelésű egyes és dupla blokkokkal
C11 legfeljebb 3 érintkezőhöz elülső szerelésű egyes blokkokkal
C15 legfeljebb 1 érintkezőhöz elülső szerelésű egyes blokkokkal
C10 legfeljebb 4 érintkezőhöz elülső szerelésű egyes és dupla blokkokkal
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete működés közben: -40…70 °C
Elektromos áramütés elleni védettségi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
NEMA 4
NEMA 12
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, IEC 60204-1, IEC 60364-5-53, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
