A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BS864 egy csúcsminőségű vészleállító nyomógomb fej, amely kifejezetten ipari környezetbe tervezett, megbízható biztonsági megoldást kínál. Ez a termék a Harmony XB4 termékcsalád része, amely világszerte elismert az ipari vezérlés és automatizálás területén.

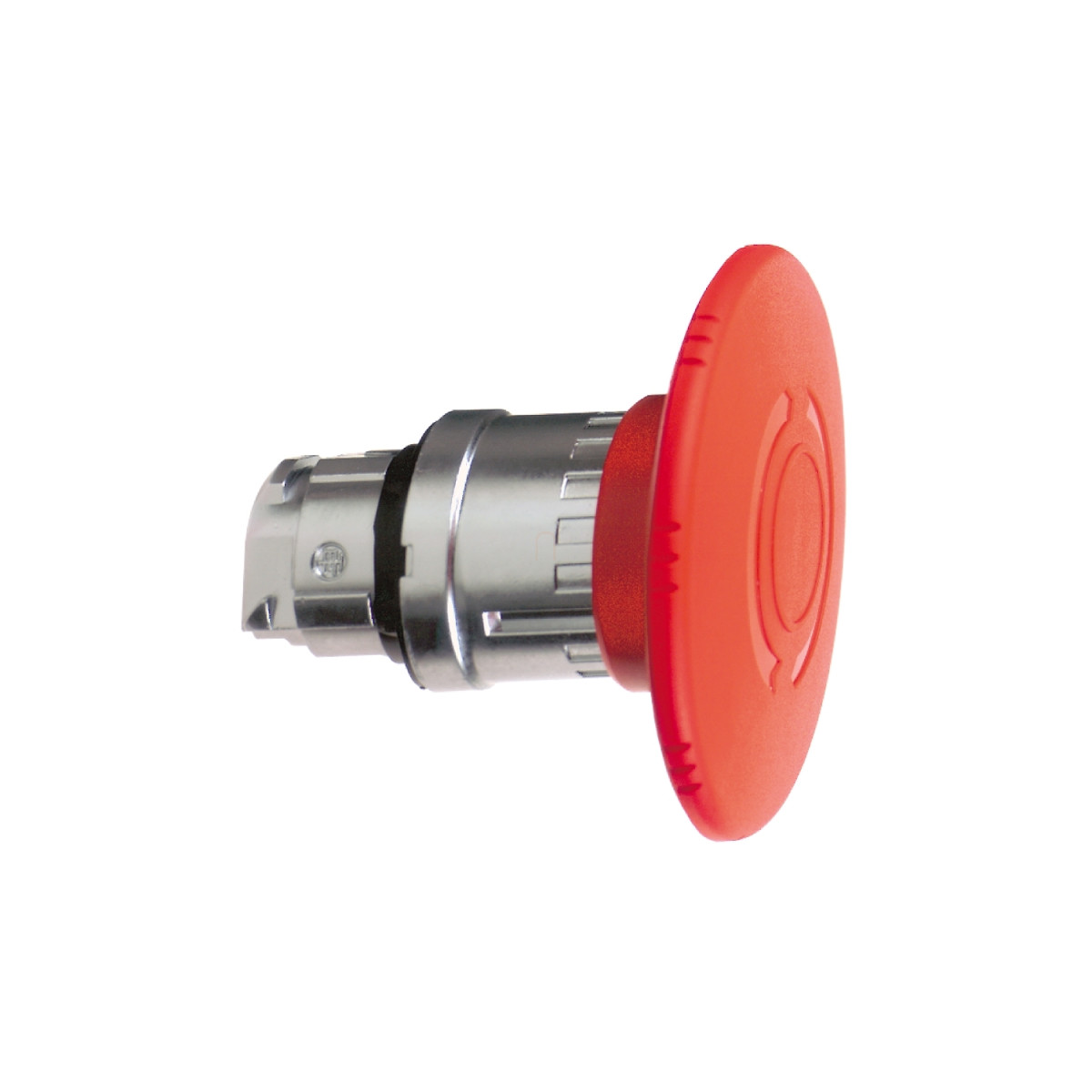

A ZB4BS864 vészleállító nyomógomb fej szembeötlő, 60 mm átmérőjű piros gombafejével azonnal felismerhető és vészhelyzetben könnyen megtalálható. Az eszköz működtetése egyszerű és intuitív: a gombot megnyomva aktiválódik a mechanikus reteszelés, ami biztosítja, hogy a leállítási parancs érvényben maradjon a vészhelyzet elhárításáig. Az újraindításhoz a gombot el kell forgatni ("turn to release" - forgatásra kioldó), ami megakadályozza a véletlen visszakapcsolást. Ez a működési mód megfelel a legszigorúbb ipari biztonsági szabványoknak, beleértve az ISO 13850 és IEC 60947-5-5 előírásait is.
A ZB4BS864 kiváló minőségű anyagokból készül, a fej burkolata krómbevonatos fémből van, amely kiemelkedő tartósságot és hosszú élettartamot biztosít. Az eszköz 22 mm-es szabványos szerelőfuratba illeszkedik, így könnyen beépíthető a legtöbb ipari vezérlőpanelbe. Műszaki szempontból a gomba alakú nyomógomb jelöletlen, így szükség esetén egyedi címkézés is alkalmazható. A termék IP66, IP69 és IP69K védettségi szintje biztosítja a kiváló por- és vízállóságot, így még a legmostohább ipari környezetben is megbízhatóan működik. A 7000000 Pa (70 bar) nagynyomású mosással szembeni ellenállóképessége lehetővé teszi a rendszeres és alapos tisztítást is.
A ZB4BS864 vészleállító nyomógomb fej rendkívül sokoldalú, többféle elektromos összeállítással használható. A termékadatlap szerint akár 4 érintkezős konfigurációban is alkalmazható, különböző elrendezésekben (C7, C8, C10, C11, C15 elektromos összeállítási kódok szerint). Ez a rugalmasság lehetővé teszi, hogy a legkülönfélébb alkalmazási területeken használják, a gyártósoroktól kezdve az energetikai rendszereken át a nehézipari berendezésekig. A termék mechanikai tartóssága kiemelkedő, 300.000 kapcsolási ciklust garantál a gyártó, ami hosszú évekig tartó problémamentes működést biztosít még intenzív használat mellett is. Az eszköz működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed, így extrém környezeti feltételek között is megbízhatóan működik.
A ZB4BS864 vészleállító nyomógomb fej számos nemzetközi tanúsítvánnyal rendelkezik, beleértve az UL, CSA, BV, DNV és LROS minősítéseket, ami igazolja a termék megfelelőségét a legszigorúbb biztonsági szabványoknak. A termék ellenáll az 5g amplitúdójú rezgéseknek (2-500 Hz tartományban) az IEC 60068-2-6 szabvány szerint, valamint képes elviselni akár 50g ütéseket is (11 ms időtartamú félszinuszhullám gyorsulással) az IEC 60068-2-27 szabvány szerint. Ez a kiemelkedő mechanikai ellenállóképesség biztosítja, hogy a vészleállító rendszer még a legzordabb ipari környezetben is működőképes maradjon, amikor a legnagyobb szükség van rá.
Schneider Electric Harmony XB4 - ZB4BS864 -fém vészleállító nyomógomb fej, Ø22, Ø60 gombafejű, forgatásra kioldó, piros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Vészleállító nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómbevonatos fém
Szerelési átmérő: 22 mm
Értékesítés egysége: 1
Jelzőegység alakja: Kerek
Működtető típusa: Nyomásra aktiválódik mechanikus reteszeléssel
Visszaállítás: Elforgatással kioldó
Működtető profilja: Piros gomba Ø 60 mm, jelöletlen
Fejegység típusa: Standard
Kiegészítő adatok
CAD teljes szélesség: 60 mm
CAD teljes magasság: 60 mm
CAD teljes mélység: 57 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 300000 ciklus
Elektromos összeállítási kód: C7 - max. 4 érintkező egyes blokkok használatával előlapi szereléshez
C8 - max. 4 érintkező egyes és dupla blokkok használatával előlapi szereléshez
C11 - max. 3 érintkező egyes blokkok használatával előlapi szereléshez
C15 - max. 1 érintkező egyes blokkok használatával előlapi szereléshez
C10 - max. 4 érintkező egyes és dupla blokkok használatával előlapi szereléshez
Eszköz megjelenés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
NEMA 4
NEMA 12
IK ütésállósági fokozat: IK03 az IEC 50102 szerint
Szabványok és minősítések
Szabványok: UL 508, IEC 60947-5-5, IEC 60204-1, IEC 60364-5-53, ISO 13850, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, GB 14048.5, JIS C8201-5-1, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: DNV, UL listázott, LROS (Lloyds register of shipping), BV, CSA
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszhullám gyorsulás az IEC 60068-2-27 szerint
