A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BS8447 vészleállító nyomógomb fej ipari vezérlőrendszerek megbízható biztonsági elemét képviseli. Ez a prémium minőségű alkatrész kiválóan alkalmazható olyan helyzetekben, ahol a gépek vagy berendezések azonnali, vészhelyzeti leállítására van szükség a személyi sérülések vagy anyagi károk megelőzése érdekében.

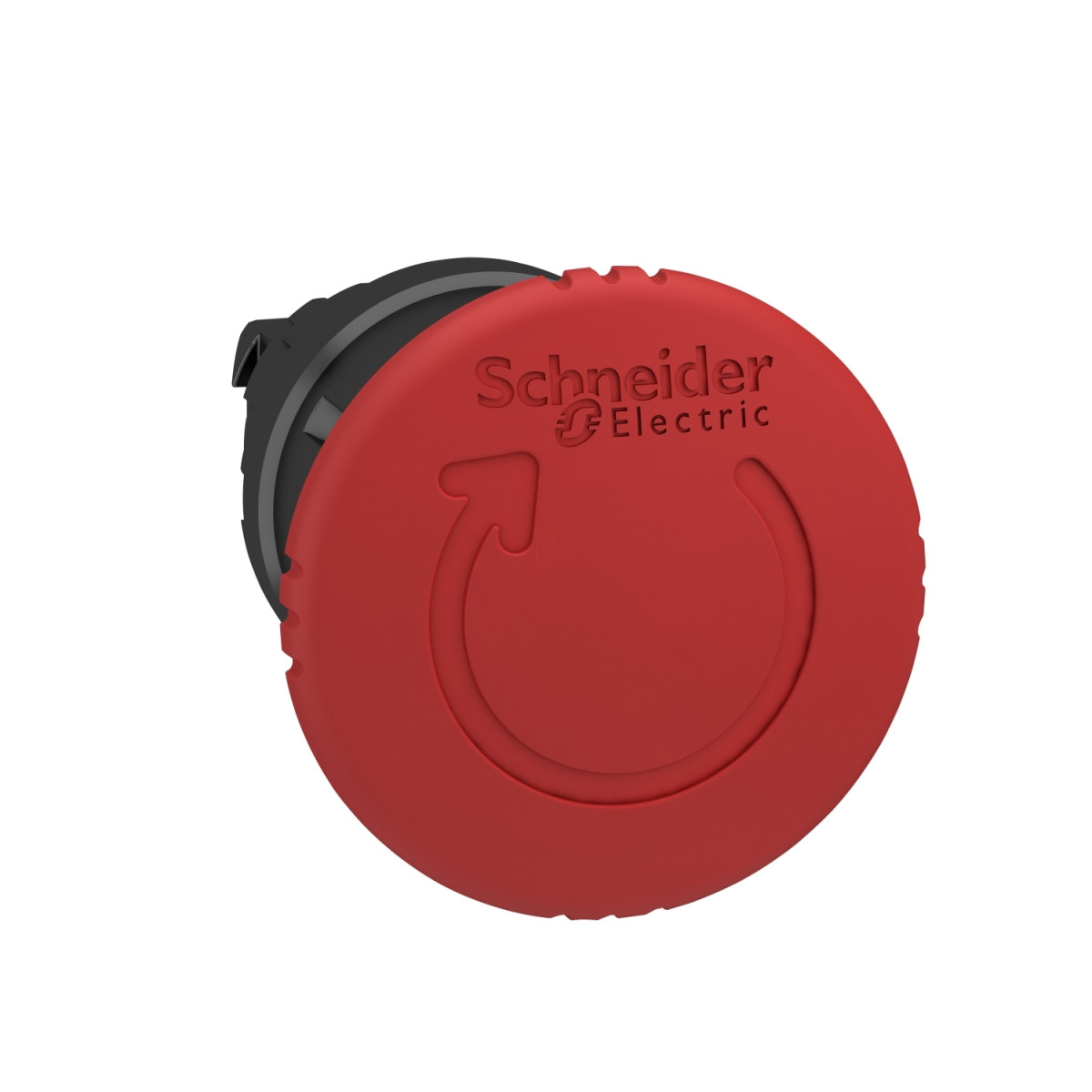

A ZB4BS8447 vészleállító egy 40 mm átmérőjű, jelöletlen, piros gombafejű nyomógomb, amely fekete fém előlappal rendelkezik, és 22 mm-es szabványos furaton keresztül szerelhető panelra vagy vezérlőpultra. A mechanikus reteszelésnek köszönhetően a gomb megnyomás után benyomott állapotban marad, ami egyértelműen jelzi a vészleállítás aktivált állapotát. A visszaállításhoz egyszerűen el kell forgatni a gombot, ami megfelel az ISO 13850 szabvány követelményeinek. A termék működtetési elve a kioldóműködtetés és mechanikus reteszelés kombinációja, így megbízhatóan teljesíti a biztonsági előírásokat.
A Schneider Electric ZB4BS8447 kiemelkedő tartóssággal rendelkezik, amit a 300 000 kapcsolási ciklus élettartama is bizonyít. Rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas szintű védettségi besorolások igazolnak: IP66, IP69 és IP69K védelmi osztály szerint por és víz ellen védett, valamint NEMA 4, 4X, 12 és 13 besorolás szerint is megfelelő. A termék széles hőmérsékleti tartományban, -40 és +70 °C között üzemeltethető, ami szélsőséges környezeti feltételek mellett is megbízható működést biztosít. A nagy nyomású mosóval szemben is ellenálló, akár 7 000 000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból, ami ipari környezetben különösen hasznos tulajdonság. A ZB4BS8447 IK06 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, emellett 5 gn rezgésállóságot és 30/50 gn ütésállóságot biztosít.
A Schneider Electric Harmony XB4 ZB4BS8447 vészleállító nyomógomb fej nemzetközi szabványoknak megfelelő, többek között IEC 60204-1, IEC 60364-5-53, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, ISO 13850 szabványoknak felel meg, valamint számos nemzetközi tanúsítvánnyal rendelkezik, mint DNV, UL, LROS, BV és CSA. Az elektromos összetételi kódok (C7, C8, C10, C11, C15) különböző kapcsolási lehetőségeket tesznek lehetővé, maximálisan 4 érintkező használatával. A termék előnye, hogy alapvető elemként szolgál, amelyhez a megfelelő érintkezőblokkok külön csatlakoztathatók, így rugalmas konfigurációt tesz lehetővé különböző vezérlési igények kielégítésére.
Schneider Electric Harmony XB4 - ZB4BS8447 -fém vészleállító nyomógomb fej, Ø22, Ø40 gombafejű, forgatásra kioldó, piros, fekete test műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Vészleállító nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Fekete fém
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Kioldóműködtetés és mechanikus reteszelés
Visszaállítás: Elfordítással oldható
Működtető profilja: Piros gomba Ø 40 mm, jelöletlen
Fej típusa: Standard
Kiegészítő műszaki adatok
Teljes szélesség (CAD): 40 mm
Teljes magasság (CAD): 40 mm
Teljes mélység (CAD): 57 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 300000 ciklus
Elektromos összetétel kód:
C7 - maximum 4 érintkező egyes blokkokkal elöl szerelve
C8 - maximum 4 érintkező egyes és kettős blokkokkal elöl szerelve
C11 - maximum 3 érintkező egyes blokkokkal elöl szerelve
C15 - maximum 1 érintkező egyes blokkokkal elöl szerelve
C10 - maximum 4 érintkező egyes és kettős blokkokkal elöl szerelve
Eszköz kivitele: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40…70 °C
Környezeti levegő hőmérséklete üzemelés során: -40…70 °C
Áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X, NEMA 4, NEMA 12
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60204-1, JIS C8201-5-1, IEC 60364-5-53, CSA C22.2 No 14, IEC 60947-5-1, GB 14048.5, IEC 60947-1, UL 508, ISO 13850, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
