A Schneider Electric Harmony XB4 termékcsaládhoz tartozó ZB4BS8347 vészleállító nyomógomb fej kiváló választás ipari környezetben a gépek és berendezések biztonságos leállításához. Ez a prémium minőségű alkatrész a Harmony XB4 választék része, amely világszerte elismert a megbízhatóságáról és tartósságáról az ipari automatizálás területén.

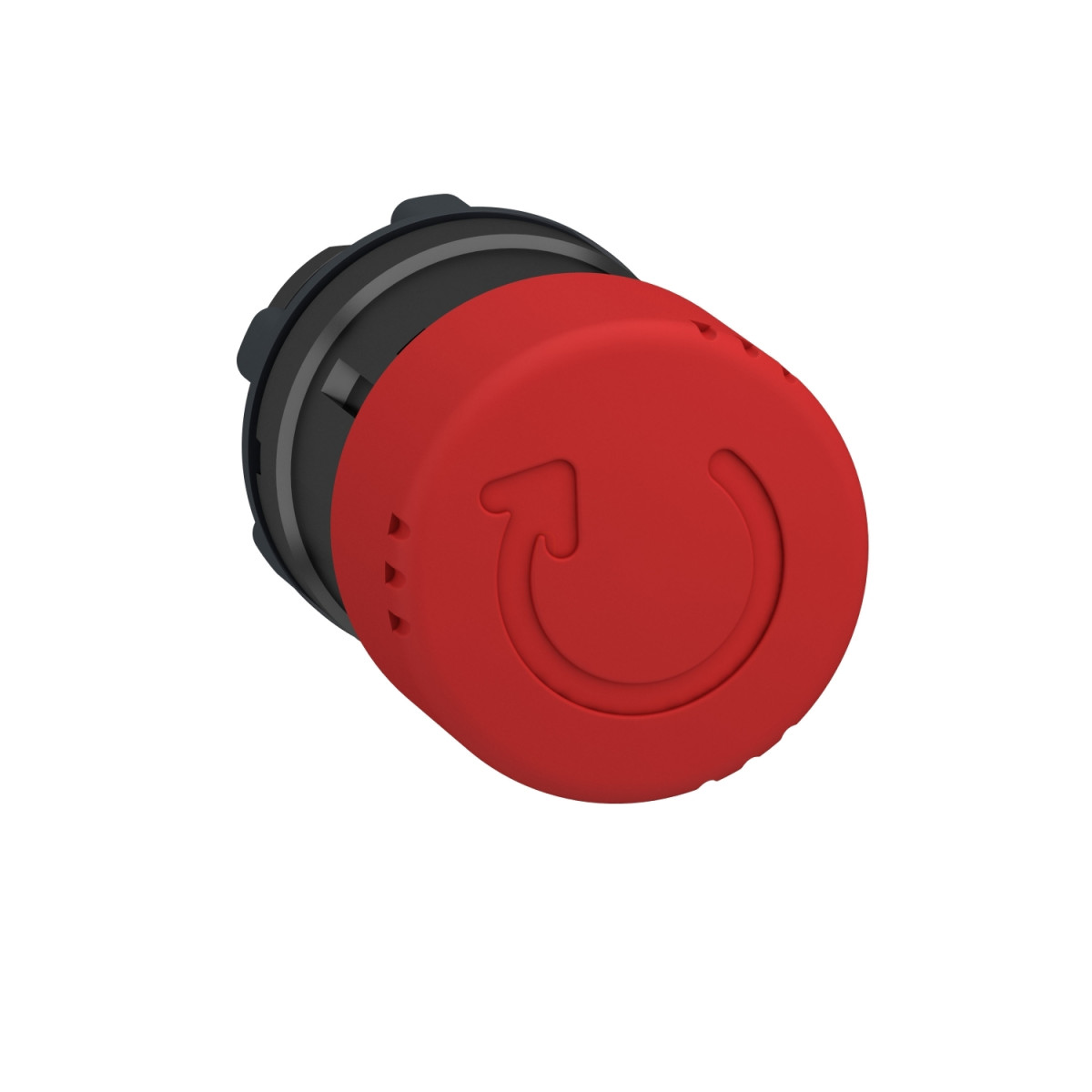

A ZB4BS8347 modell egy fekete fémházas, piros gombafejes vészleállító gomb, amely 22 mm-es átmérőjű panelnyílásba szerelhető. A vészleállító gomb fejátmérője 30 mm, ami megfelelő méretű ahhoz, hogy vészhelyzetben könnyen megtalálható és működtethető legyen. A mechanikus reteszelés biztosítja, hogy aktiválás után a gomb benyomott állapotban maradjon, és csak elforgatással lehet kioldani, így megakadályozva a véletlen visszaállítást. Ez a "trigger latching turn to release" működés megfelel a szigorú biztonsági előírásoknak és szabványoknak.
A ZB4BS8347 kiemelkedő tartósságot biztosít akár 300 000 működési cikluson keresztül, így hosszú távú beruházást jelent. A fej IP66, IP69 és IP69K védettségi szinttel rendelkezik, ami kiváló por- és vízállóságot jelent még nagynyomású vízsugárral szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból). A NEMA 13, NEMA 4X, NEMA 4, és NEMA 12 besorolás mellett IK06 fokozatú ütésállósággal is rendelkezik az IEC 50102 szerint. Ez a termék széles hőmérsékleti tartományban (-40...+70 °C) megbízhatóan működik, ami szélsőséges környezeti feltételek mellett is alkalmazhatóvá teszi.
A termék telepítése egyszerű, szabványos 22,5 mm-es panelnyílásba történik (Ø 22,3 mm 0+0,4). A CAD méretek - 30 mm szélesség, 30 mm magasság és 57 mm mélység - kompakt kialakítást biztosítanak. A ZB4BS8347 kompatibilis többféle elektromos összeállítással (C7, C8, C10, C11, C15 kódok), így rugalmasan konfigurálható különböző érintkezőblokkok használatával. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: UL 508, IEC 60947-5-5, IEC 60204-1, ISO 13850, valamint rendelkezik DNV, UL listed, LROS, BV és CSA tanúsítványokkal is, ami globális használhatóságát biztosítja. Ezek a tanúsítványok igazolják, hogy a termék megfelel a szigorú biztonsági és minőségi követelményeknek.
A ZB4BS8347 vészleállító fej tökéletes választás olyan iparágakban, mint a gyártósorok, csomagolóberendezések, feldolgozóipari gépek, robotika, anyagmozgatás és más olyan alkalmazások, ahol a biztonságos vészleállítás kritikus fontosságú. Az I. osztályú érintésvédelmi besorolás (IEC 61140 szerint) és a különböző kialakítású elektromos érintkező opciók biztosítják, hogy ez a vészleállító gomb fej megfeleljen a legtöbb ipari vezérlőrendszer követelményeinek.
Schneider Electric Harmony XB4 - ZB4BS8347 -fém vészleállító nyomógomb fej, Ø22, Ø30 gombafejű, forgatásra kioldó, piros, fekete test műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Vészleállító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Működésre kioldó és mechanikus reteszelés
Visszaállítás: Elforgatással kioldható
Működtető profil: Piros gomba Ø 30 mm, jelöletlen
Fej típusa: Szabványos
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 57 mm
Mechanikai élettartam: 300000 ciklus
Elektromos összeállítási kód: C7 maximum 4 érintkezőhöz egyes blokkok használatával elülső szereléskor
C8 maximum 4 érintkezőhöz egyes és dupla blokkok használatával elülső szereléskor
C11 maximum 3 érintkezőhöz egyes blokkok használatával elülső szereléskor
C15 maximum 1 érintkezőhöz egyes blokkok használatával elülső szereléskor
C10 maximum 4 érintkezőhöz egyes és dupla blokkok használatával elülső szereléskor
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Elektromos érintésvédelmi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X, NEMA 4, NEMA 12
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, GB 14048.5, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60364-5-53, IEC 60947-1, CSA C22.2 No 14, IEC 60204-1, ISO 13850, JIS C8201-1
Terméktanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
