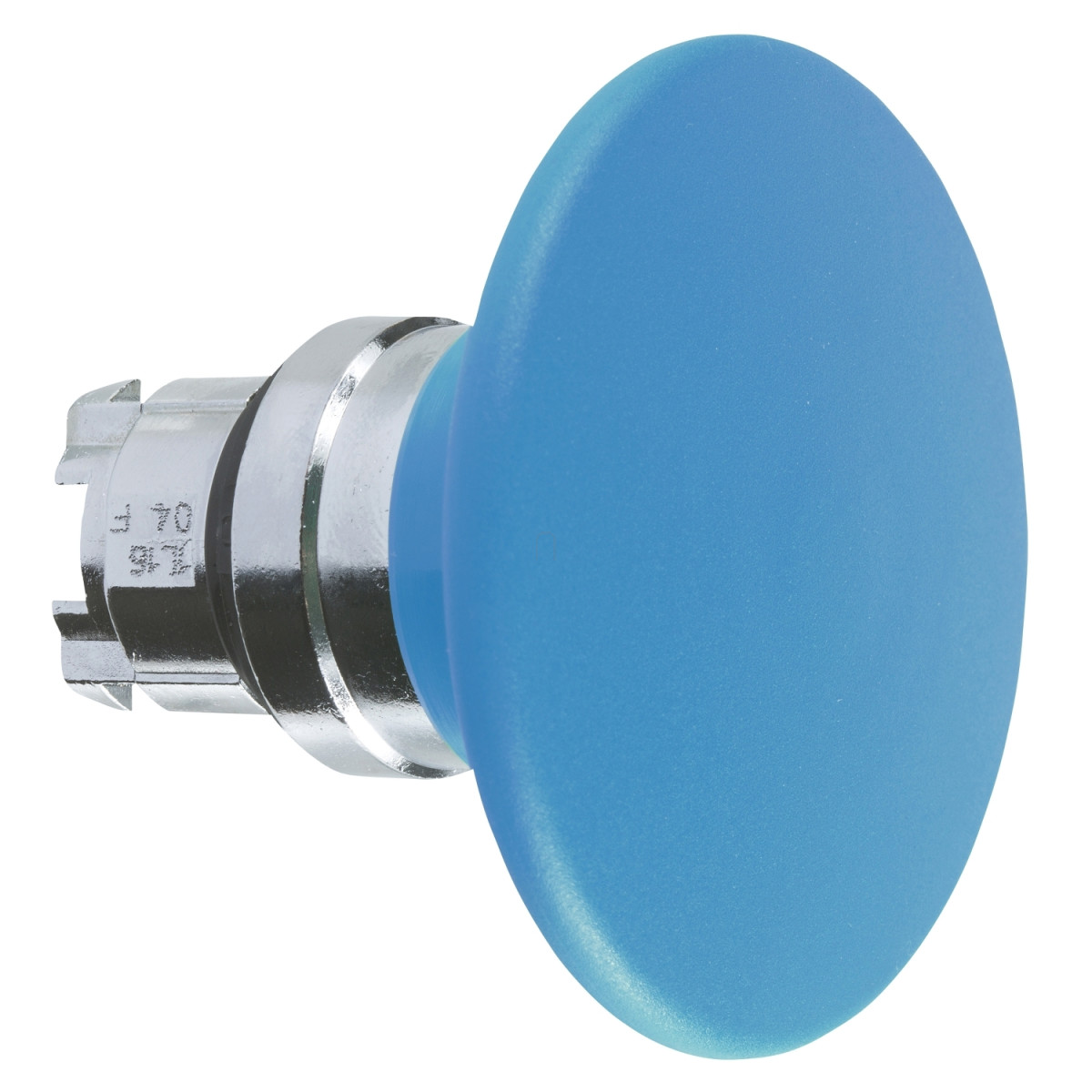

A Schneider Electric Harmony XB4 termékcsalád ZB4BR6 típusú, kék színű gombafejű nyomógomb feje egy kiváló minőségű, ipari környezetben használható vezérlőelem, amely megbízhatóságával és tartósságával kiemelkedik a piacon. Ez a speciális kialakítású, 60 mm átmérőjű gomba alakú nyomógomb fej a ZB4 típusú eszközcsalád része, amely kifejezetten a professzionális vezérlőpanelek, gépek és berendezések irányítására lett kifejlesztve.
A ZB4BR6 nyomógomb fej króm bevonatú fém kerettel és kék színű, jelölés nélküli, gombafejű működtető résszel rendelkezik. A termék 22 mm-es szabványos rögzítő átmérővel készült, így kompatibilis a legtöbb ipari vezérlőpanellel és szabványos szereléssel. A nyomógomb rugós visszatérítésű működési móddal rendelkezik, ami azt jelenti, hogy megnyomás után automatikusan visszaáll alaphelyzetbe, így ideális olyan alkalmazásoknál, ahol a pillanatnyi kapcsolás szükséges. A Harmony XB4 sorozatú nyomógomb kiváló mechanikai tartósságot biztosít, amit az 5 millió kapcsolási ciklus élettartam is bizonyít.
A ZB4BR6 modell kiemelkedő tulajdonsága a robosztus védettség, amely többféle környezeti hatás ellen is védelmet nyújt. Az IP66, IP67, IP69 és IP69K védettségi fokozat garantálja a por és víz elleni tökéletes szigetelést még nagynyomású vízsugár esetén is. A NEMA 13 és NEMA 4X besorolás további védelmet biztosít olaj és korrózió ellen. Az IK03 besorolás a mechanikai ütésekkel szembeni ellenállást jelzi. A termék széles üzemi hőmérséklet-tartományban (-40°C és +70°C között) használható, ami szélsőséges ipari környezetben is megbízható működést garantál. A nyomógomb fejhez különböző elektromos konfigurációk csatlakoztathatók, mint például a C1, C2, C11 vagy C15 kódoknak megfelelő érintkező blokkok, amelyek lehetővé teszik akár 9 kontaktus használatát is egyszeres és dupla blokkok segítségével, front szerelési módban.
Schneider Electric Harmony XB4 - ZB4BR6 -fém nyomógomb fej, Ø22, visszatérő, Ø60 gombafejű, kék műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Nem világító nyomógombhoz való fej
Rövid terméknév: ZB4
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Jelzőegység fejének formája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Kék gomba Ø 60 mm, jelöletlen
Fedél/működtető vagy lencse színe: Kék
Kiegészítő műszaki adatok
CAD teljes szélesség: 60 mm
CAD teljes magasság: 60 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kód: C1 legfeljebb 9 érintkezőhöz egyszeres blokkok használatával, frontszerelés esetén
C2 legfeljebb 9 érintkezőhöz egyszeres és dupla blokkok használatával, frontszerelés esetén
C11 legfeljebb 3 érintkezőhöz egyszeres blokkok használatával, frontszerelés esetén
C15 legfeljebb 1 érintkezőhöz egyszeres blokkok használatával, frontszerelés esetén
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536-nak megfelelően
IP védettségi fokozat: IP66 az IEC 60529-nek megfelelően
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102-nek megfelelően
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-4, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, JIS C8201-5-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
