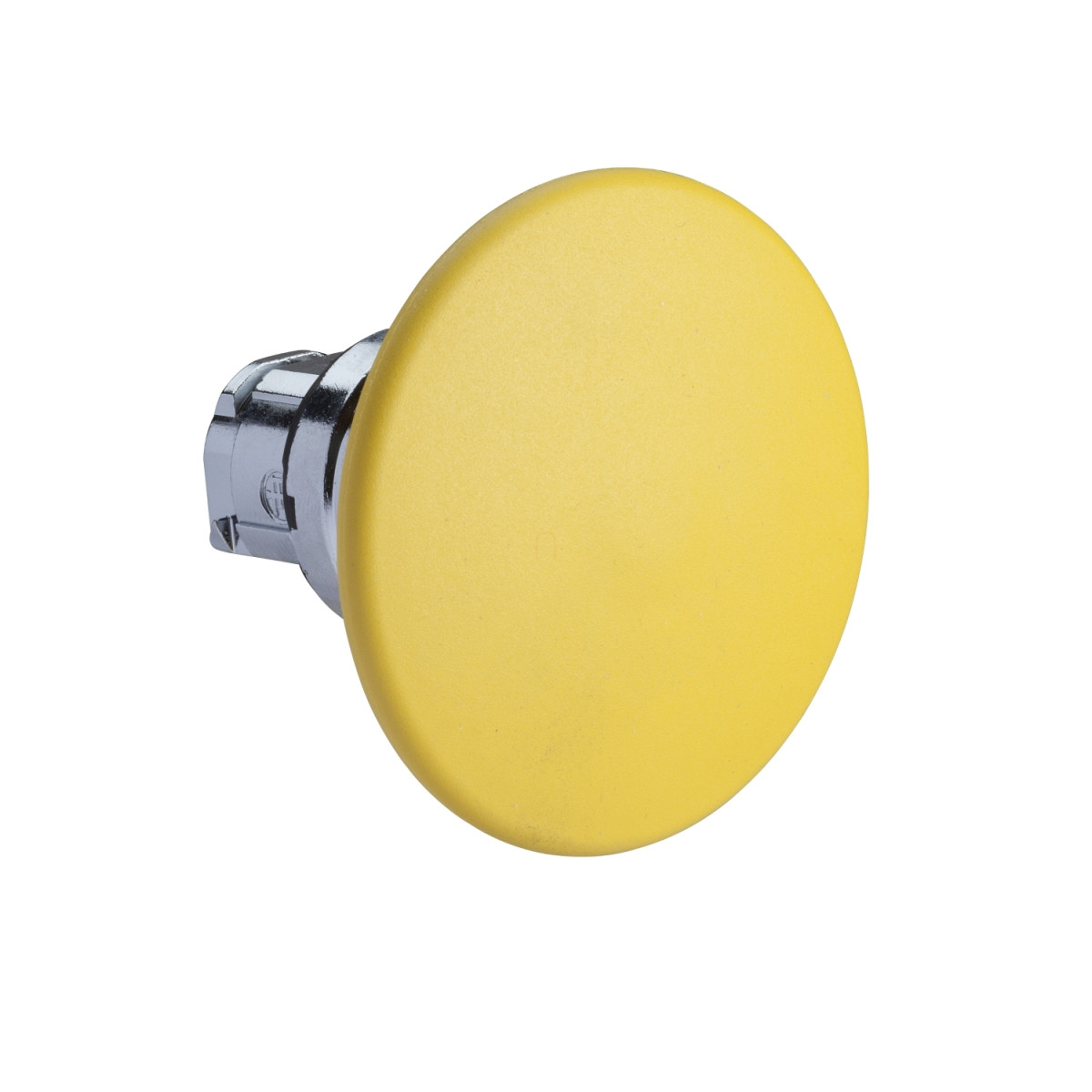

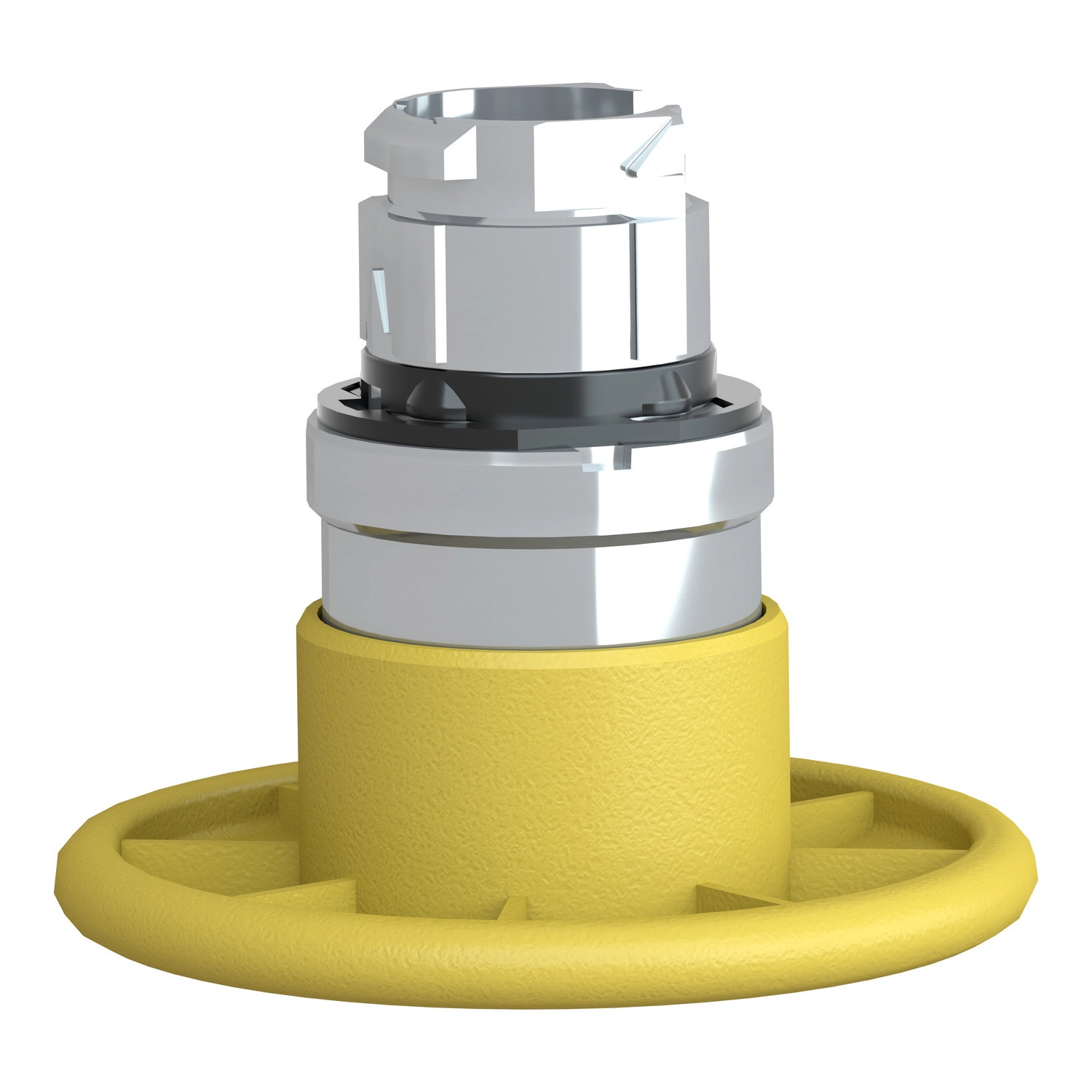

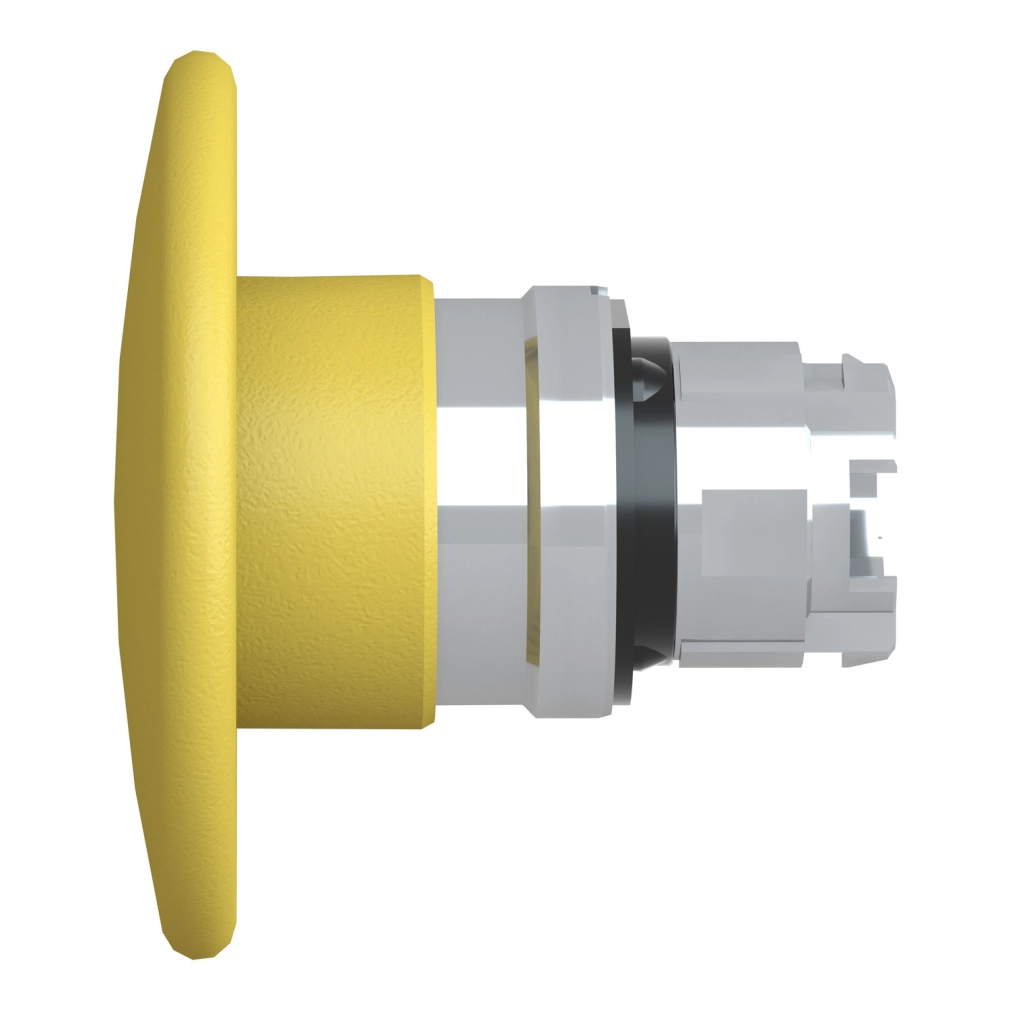

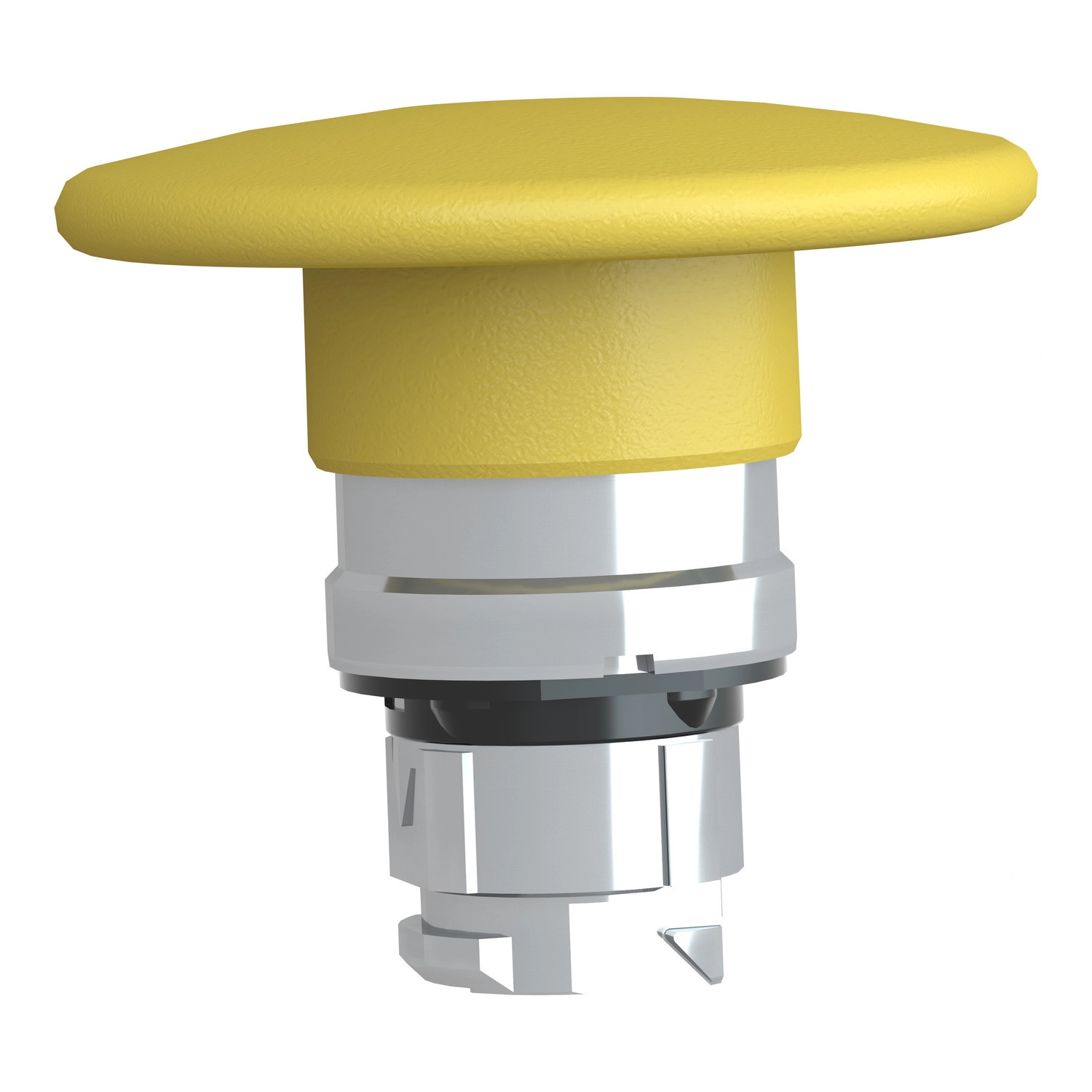

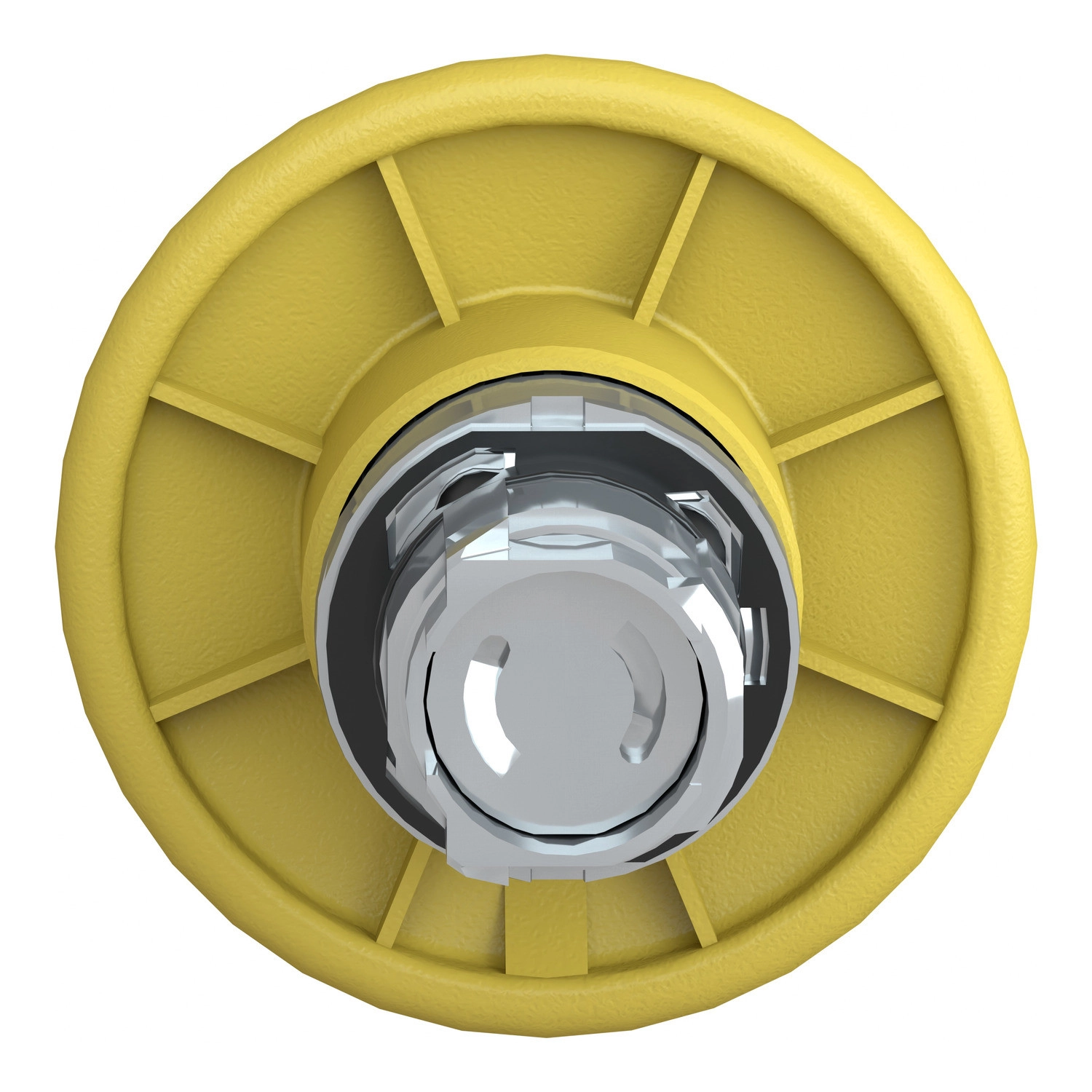

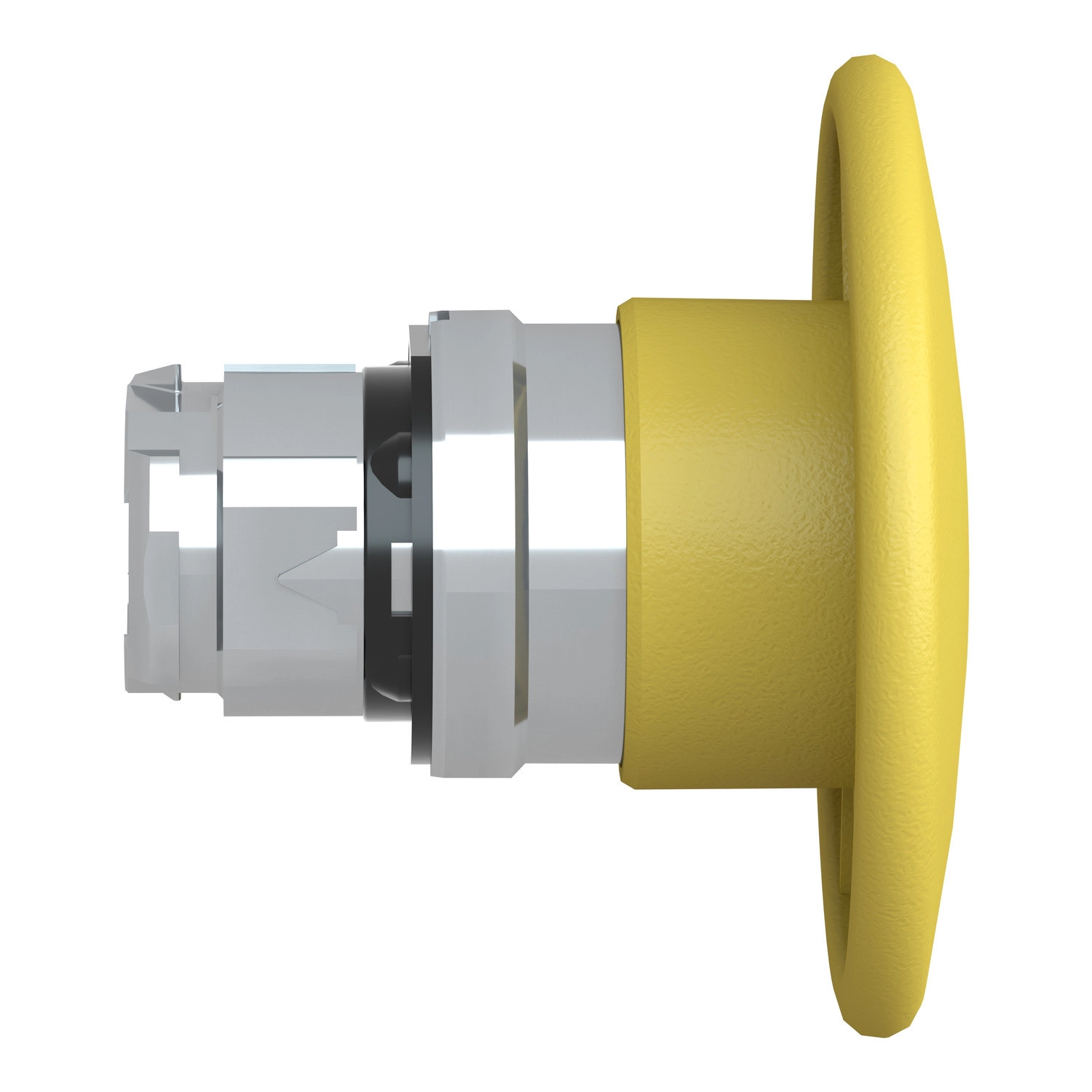

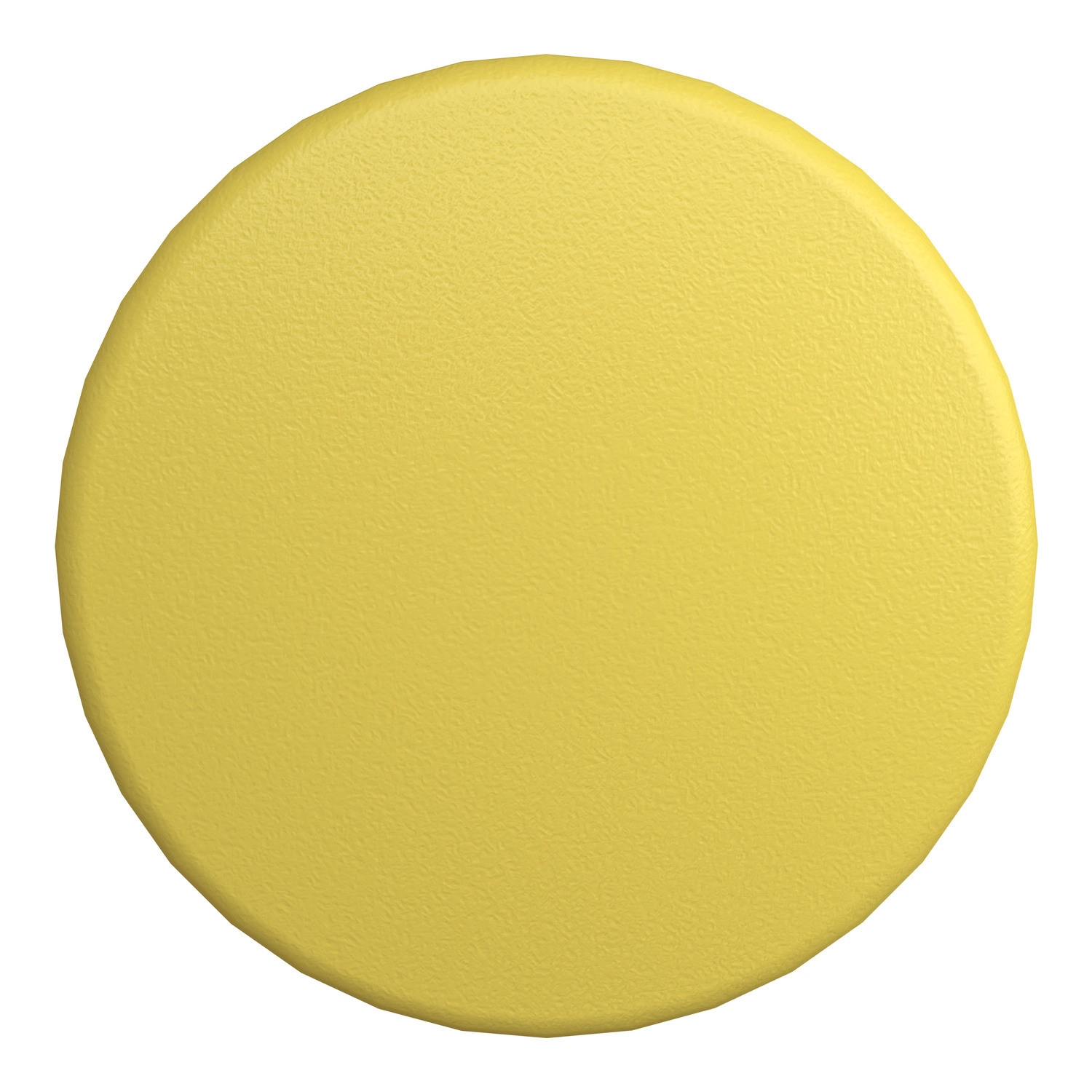

A Schneider Electric Harmony XB4 sorozatának ZB4BR5 jelzésű terméke egy prémium minőségű, nem világító nyomógombfej, amely ipari környezetben való használatra lett tervezve. Ez a sárga színű, 60 mm átmérőjű gombafejű nyomógomb a megbízhatóság és a tartósság tökéletes kombinációját nyújtja, miközben megfelel a legszigorúbb ipari szabványoknak és biztonsági előírásoknak.
A ZB4BR5 nyomógombfej a Harmony XB4 termékcsalád részét képezi, amely világszerte elismert ipari vezérlőelem sorozat. A termék alapvető eleme egy 22 mm átmérőjű rögzítési mérettel rendelkező, krómozott fém előlappal ellátott nyomógomb, amely rugós visszatérítésű működéssel van ellátva. A standard fejkialakítású, kerek jelzőegység fejjel rendelkező eszköz sárga színű, jelölés nélküli gombafejjel büszkélkedhet, amely 60 mm átmérőjű – ez a méret különösen alkalmassá teszi vészhelyzeti alkalmazásokra vagy olyan környezetekben, ahol a könnyű észrevehetőség és hozzáférhetőség kritikus fontosságú.
Műszaki szempontból a ZB4BR5 nyomógombfej lenyűgöző tulajdonságokkal rendelkezik. A CAD méretei szerint a termék 60 mm szélességű, 60 mm magasságú és 52 mm mélységű. Rendkívüli mechanikai tartóssággal büszkélkedhet, hiszen élettartama során akár 5 millió kapcsolási ciklust is kibír. Az elektromos összetétel kódja többféle konfigurációt tesz lehetővé: C1 kód (max. 9 érintkező egyes blokkokkal, elülső szereléssel), C2 kód (max. 9 érintkező egyes és dupla blokkokkal, elülső szereléssel), C11 kód (max. 3 érintkező egyes blokkokkal, elülső szereléssel), vagy C15 kód (max. 1 érintkező egyes blokkokkal, elülső szereléssel). Az eszköz alapelemként kerül forgalomba, és további komponensekkel konfigurálható a kívánt alkalmazáshoz.
A ZB4BR5 nyomógombfej kiemelkedő környezeti védettséggel rendelkezik. TH védelmi kezeléssel van ellátva, és széles üzemi hőmérséklet-tartománya (-40°C-tól +70°C-ig) lehetővé teszi extrém környezetben való használatát is. Az IEC 60536 szabvány szerinti I. osztályú túlfeszültség kategóriába tartozik. Védettségi besorolása többszörös: IP66 (por ellen teljesen védett és nagynyomású vízsugár ellen védett), IP67 (por ellen teljesen védett és időszakos vízbemerítés ellen védett), IP69 és IP69K (por ellen teljesen védett és nagynyomású, magas hőmérsékletű vízsugár ellen védett), amely megfelel az IEC 60529 szabványnak. Ezenkívül NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK03 ütésállósági fokozattal az IEC 50102 szerint. A termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, JIS C8201-5-1, és JIS C8201-1 szabványokat, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal.
Schneider Electric Harmony XB4 - ZB4BR5 -fém nyomógomb fej, Ø22, visszatérő, Ø60 gombafejű, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Értékesítési egység: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profil: Sárga gombafej Ø 60 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő adatok
CAD szélesség: 60 mm
CAD magasság: 60 mm
CAD mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kód: C1 max. 9 érintkezőhöz egyes blokkokkal elülső szerelésnél
C2 max. 9 érintkezőhöz egyes és dupla blokkokkal elülső szerelésnél
C11 max. 3 érintkezőhöz egyes blokkokkal elülső szerelésnél
C15 max. 1 érintkezőhöz egyes blokkokkal elülső szerelésnél
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-1
EN/IEC 60947-1
CSA C22.2 No 14
EN/IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
