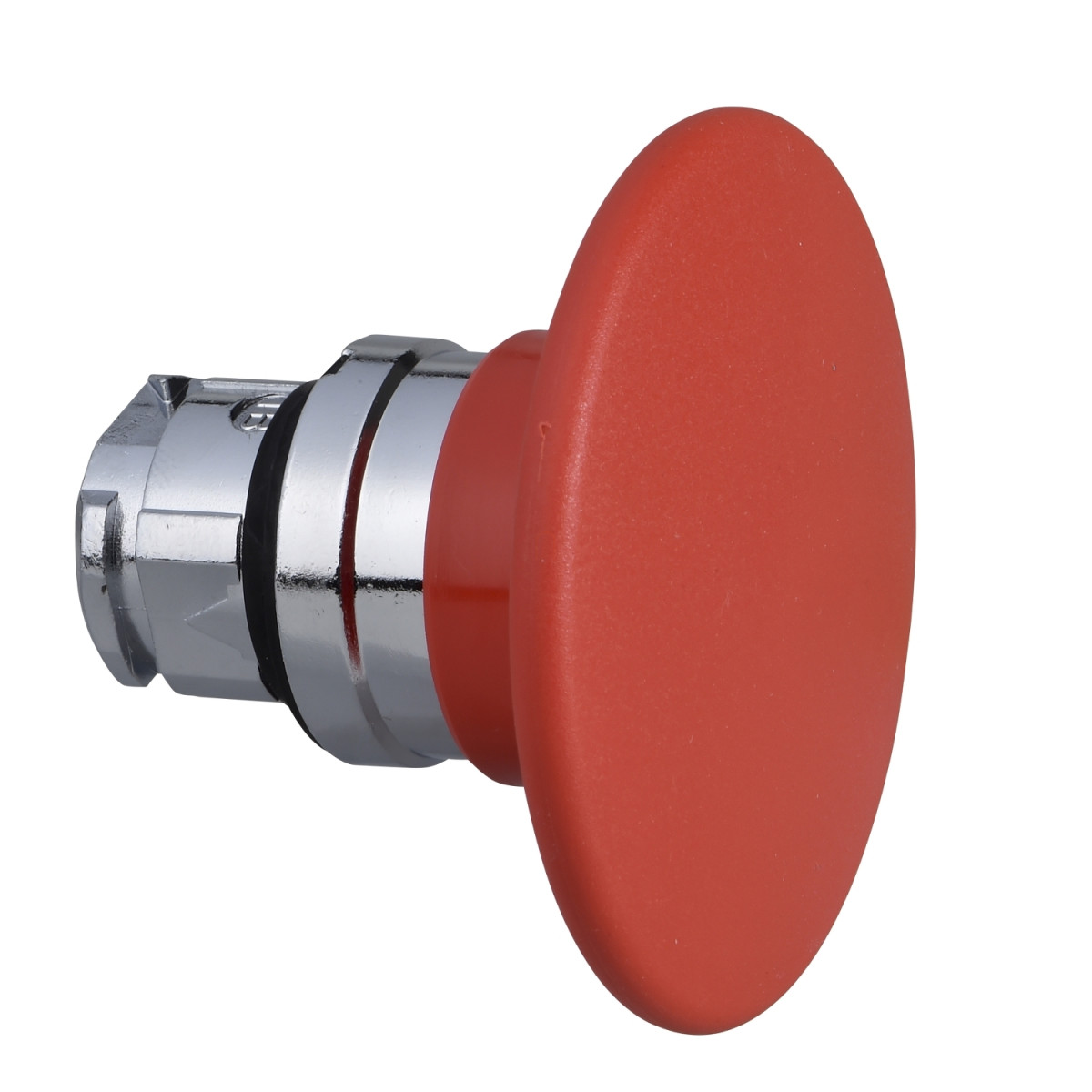

A Schneider Electric Harmony XB4 termékcsalád ZB4BR4 modellje egy prémium minőségű, nem világító nyomógomb fej ipari alkalmazásokhoz. Ez a piros színű, gombafejű, visszatérő rugós nyomógomb tökéletes választás vészleállítás, biztonsági alkalmazások vagy egyéb kritikus vezérlési funkciók megvalósításához.
A ZB4BR4 műszaki kialakítása kivételes tartósságot és megbízhatóságot biztosít még a legzordabb ipari környezetekben is. A 60 mm átmérőjű gombafej kialakítás biztosítja a könnyű elérhetőséget és kezelhetőséget, míg a krómozott fém keret elegáns megjelenést és kiváló mechanikai védelmet nyújt. A 22 mm-es szabványos szerelési átmérő kompatibilissé teszi a legtöbb ipari vezérlőpanel kialakítással, megkönnyítve a telepítést és az esetleges cserét. A visszatérő rugós kivitel biztosítja, hogy a gomb automatikusan visszaálljon alaphelyzetbe a megnyomás után, ami különösen fontos biztonsági alkalmazásoknál.
A ZB4BR4 nyomógomb fej mechanikai élettartama kiemelkedő, 5.000.000 kapcsolási ciklus, ami hosszú távú, karbantartásmentes működést garantál. A termék védettsége is figyelemre méltó: IP66, IP67, IP69 és IP69K fokozatoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel is rendelkezik. Ez a magas szintű védelem biztosítja a nyomógomb megbízható működését por, víz, nagynyomású vízsugár és ipari környezet egyéb kihívásaival szemben. Az IK03 fokozatú ütésállóság további védelmet biztosít mechanikai behatásokkal szemben.
A terméket széles működési hőmérséklet-tartomány jellemzi: -40°C és +70°C között használható, ami alkalmassá teszi extrém környezeti feltételek mellett történő alkalmazásra is. Számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük az EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 előírásainak. A BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsítványok igazolják a termék megbízhatóságát és biztonságosságát különböző alkalmazási területeken, beleértve a tengerészeti felhasználást is. A ZB4BR4 5g rezgésállósággal (2-500 Hz frekvenciatartományban), valamint 30g és 50g ütésállósággal rendelkezik különböző időtartamú és karakterisztikájú behatásokkal szemben.
Schneider Electric Harmony XB4 - ZB4BR4 -fém nyomógomb fej, Ø22, visszatérő, Ø60 gombafejű, piros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Fej nem-világító nyomógombhoz
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Jelzőegység fej alakja: Kerek
Működtető típus: Rugós visszatérő
Működtető profilja: Piros gomba Ø 60 mm, jelöletlen
Sapka/működtető vagy lencse színe: Piros
Kiegészítő jellemzők
CAD teljes szélesség: 60 mm
CAD teljes magasság: 60 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetételi kód: C1 (max. 9 érintkezőhöz egyedi blokkokkal elülső szerelésben), C2 (max. 9 érintkezőhöz egyedi és kettős blokkokkal elülső szerelésben), C11 (max. 3 érintkezőhöz egyedi blokkokkal elülső szerelésben), C15 (max. 1 érintkezőhöz egyedi blokkokkal elülső szerelésben)
Készülék bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508, JIS C8201-5-1, EN/IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
