A Schneider Electric Harmony XB4 sorozat ZB4BR3 termékét mutatjuk be, amely egy prémium minőségű, nem világított nyomógomb fej. Ez a termék a Schneider Electric ipari kapcsolók és nyomógombok megbízható családjának része, mely világszerte elismert minőséget képvisel az ipari automatizálási és vezérlési rendszerekben.

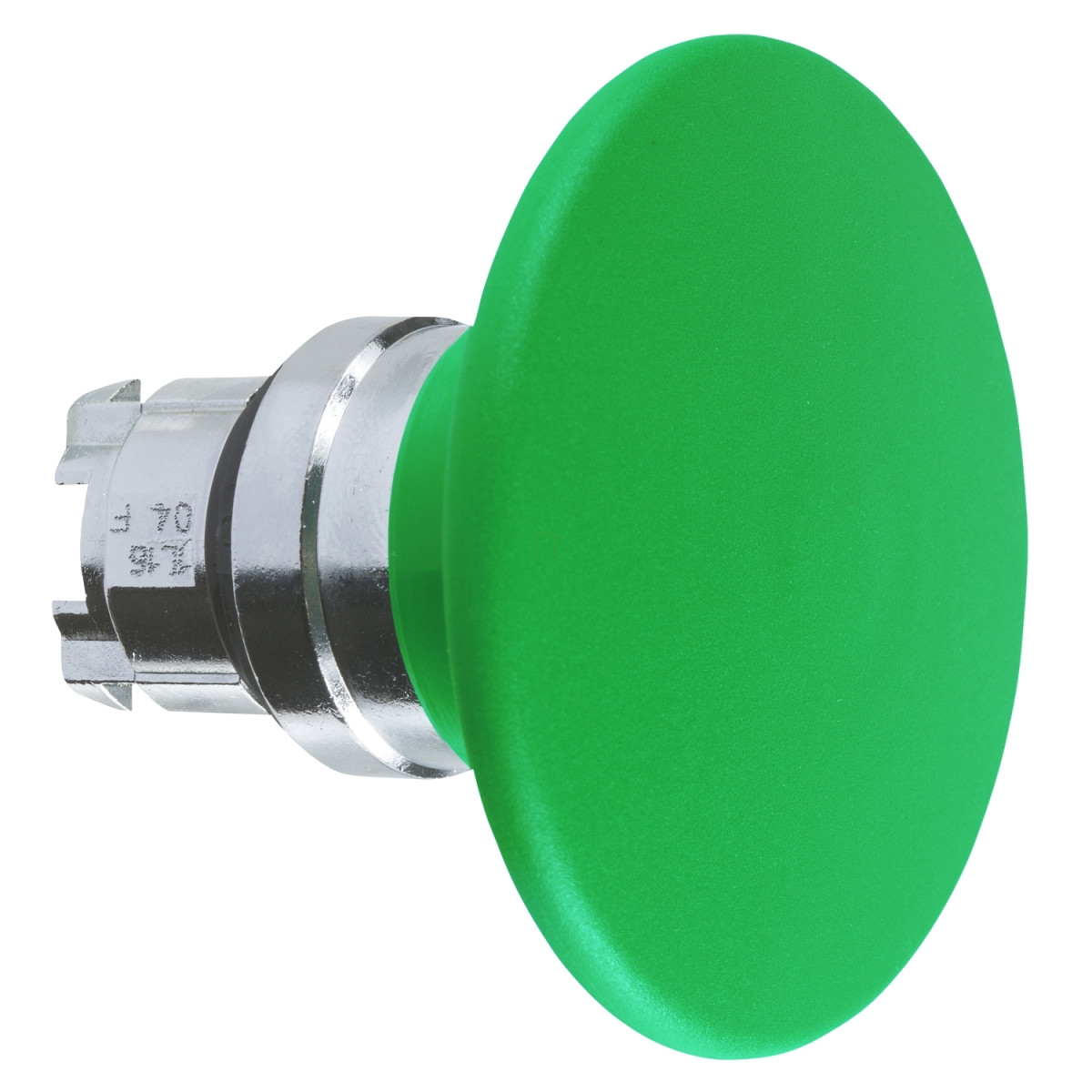

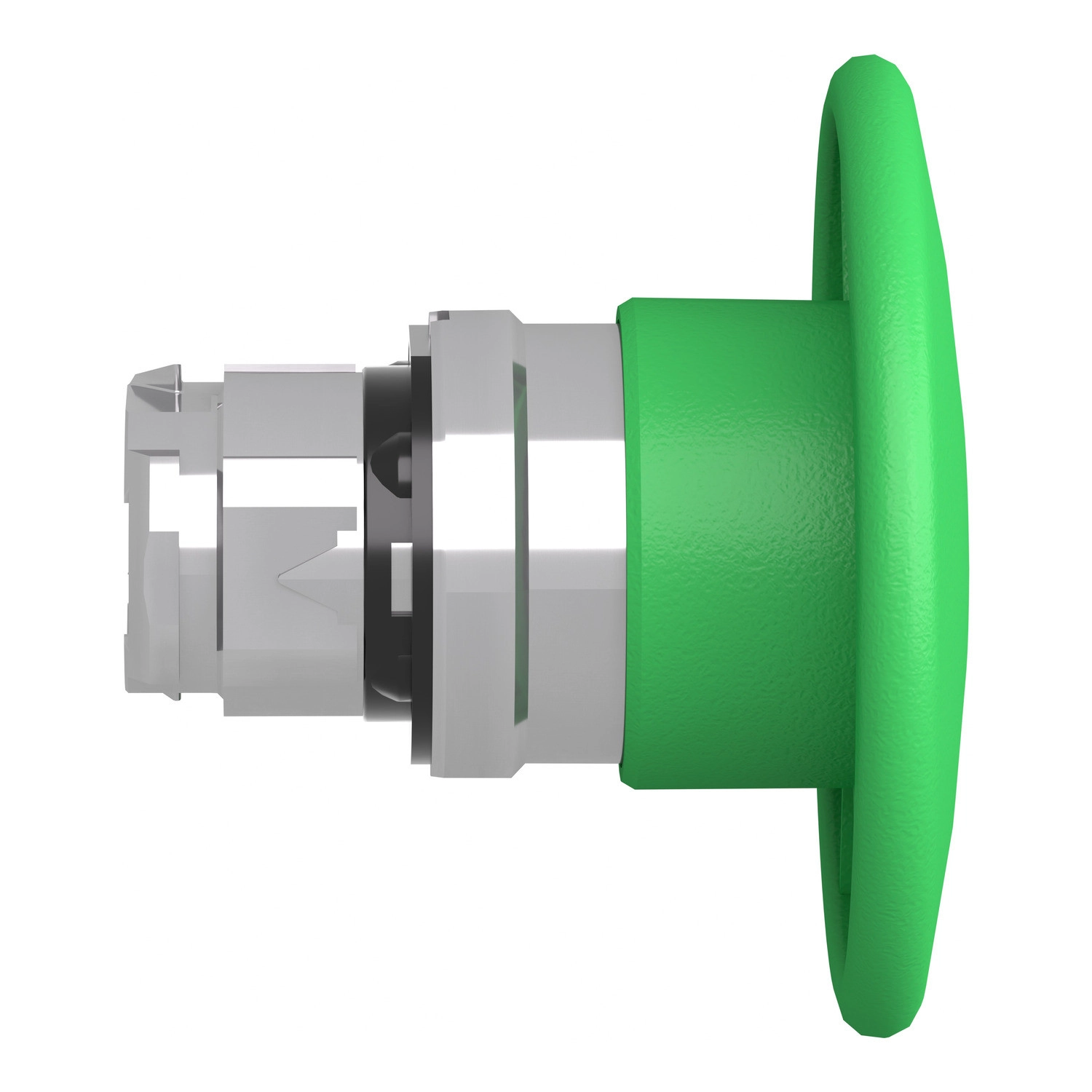

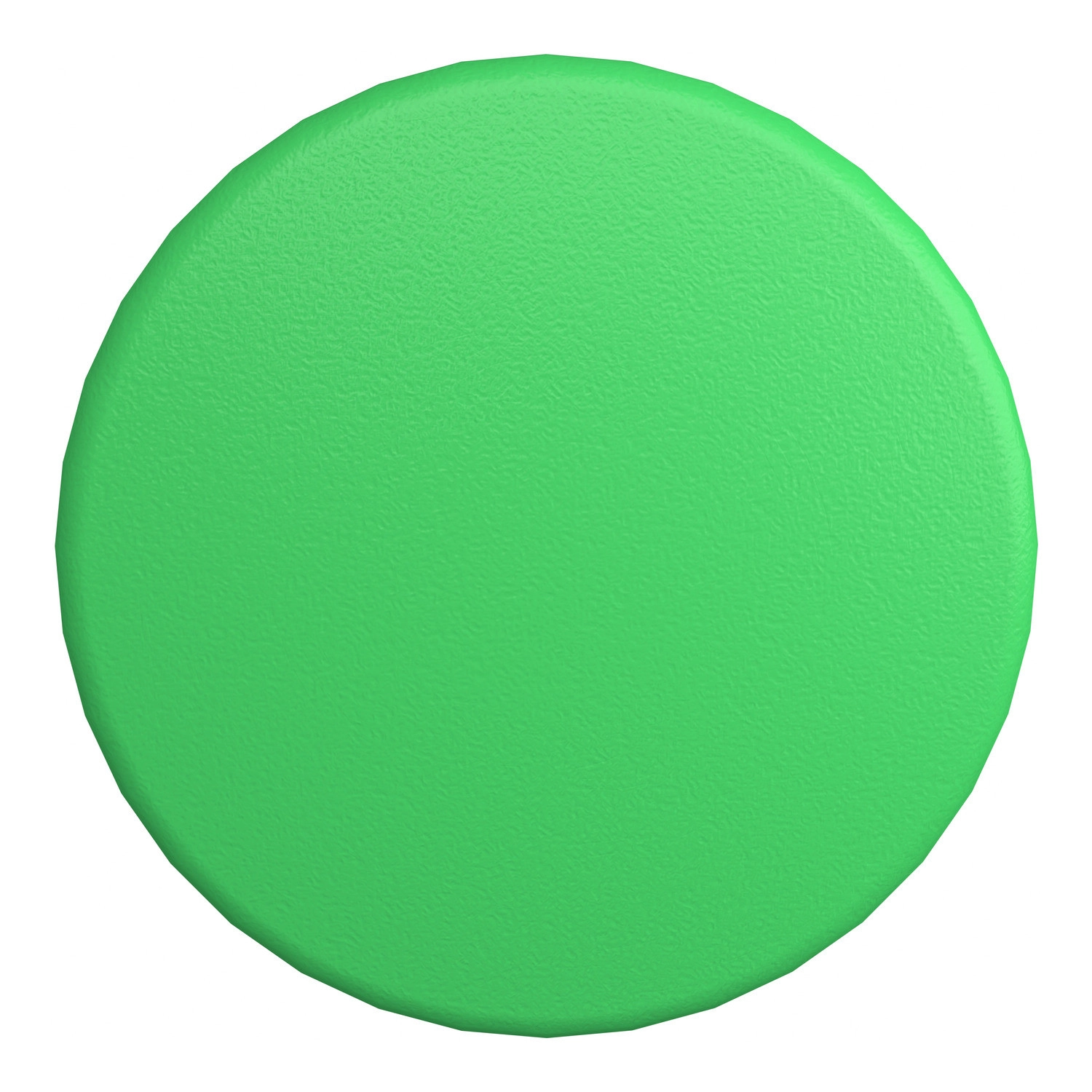

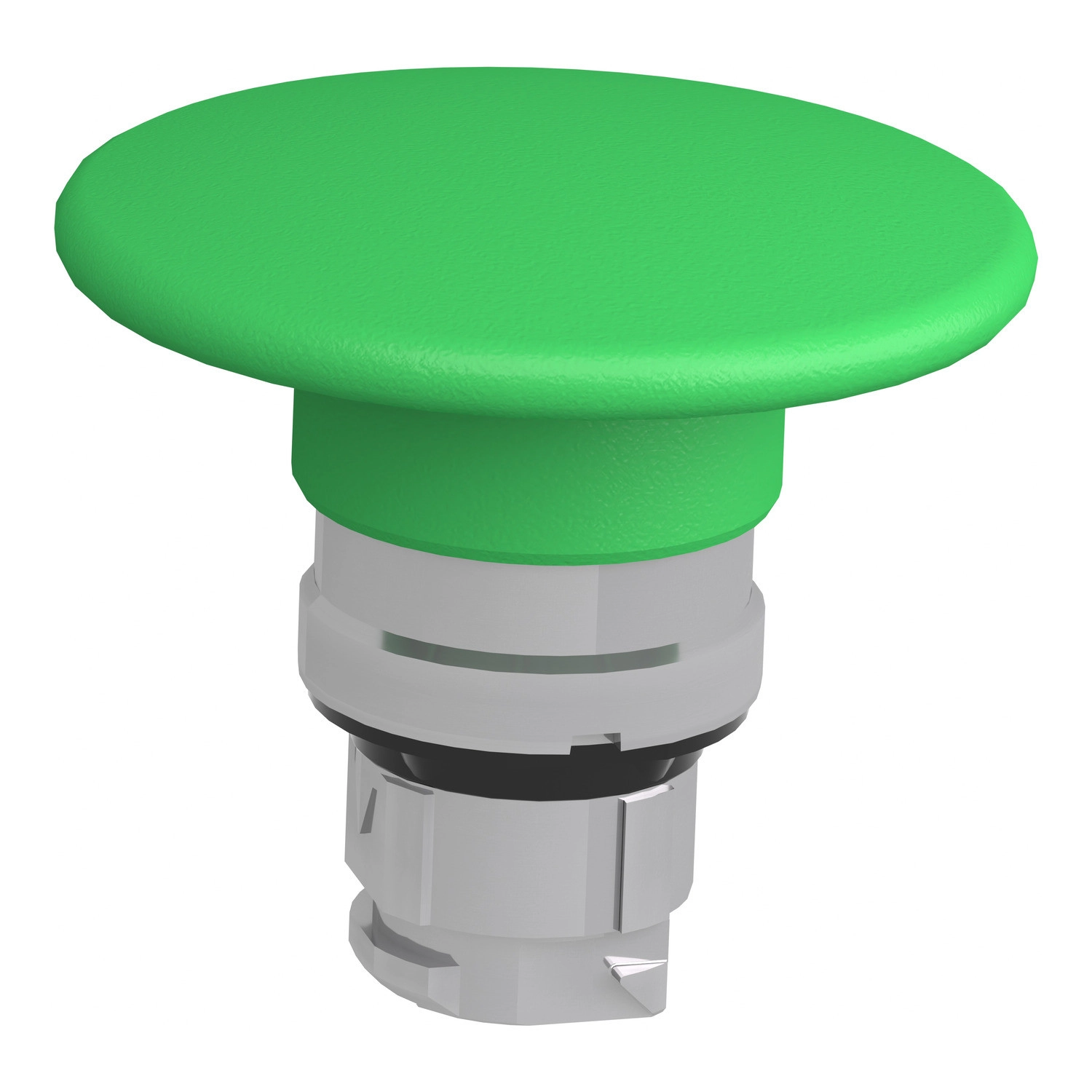

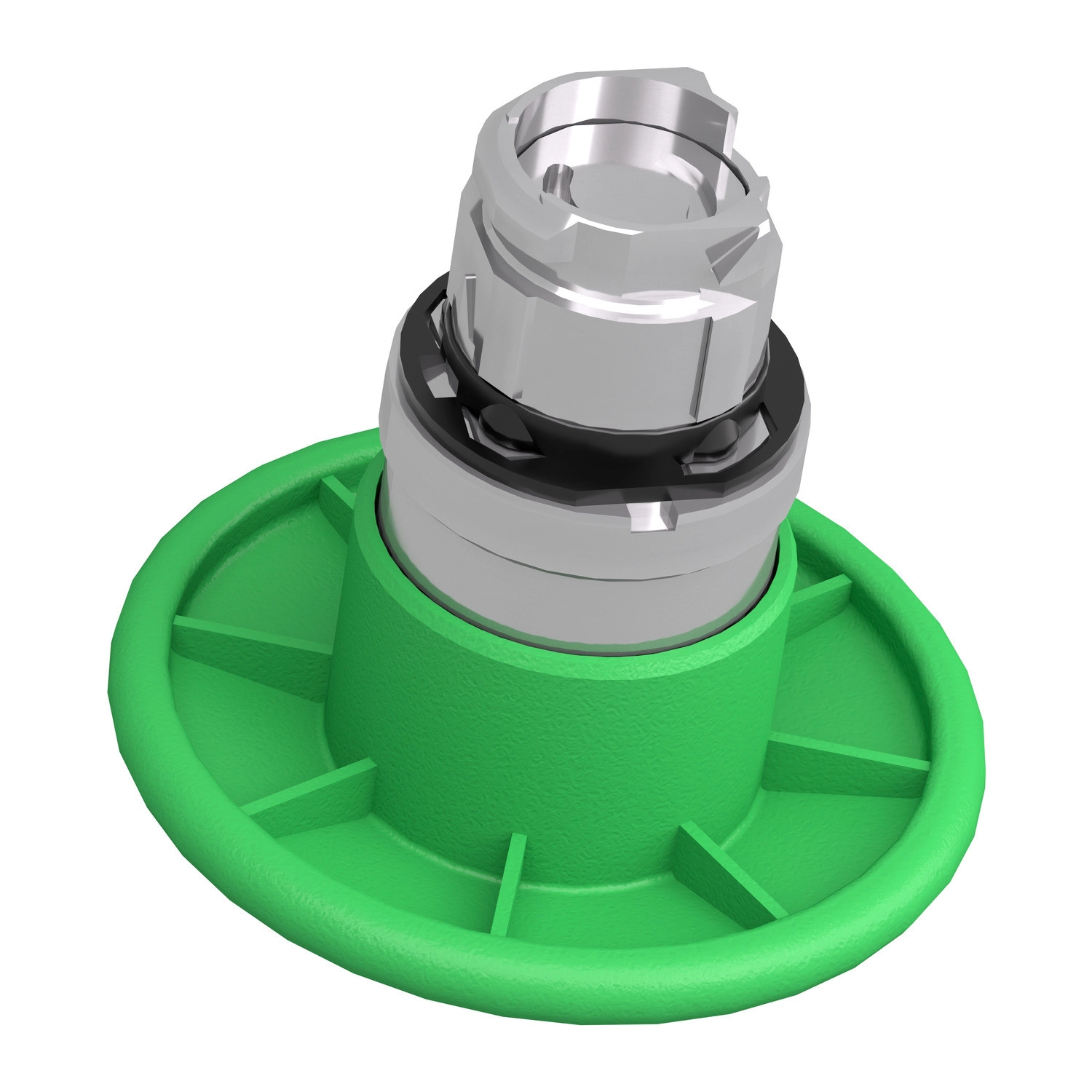

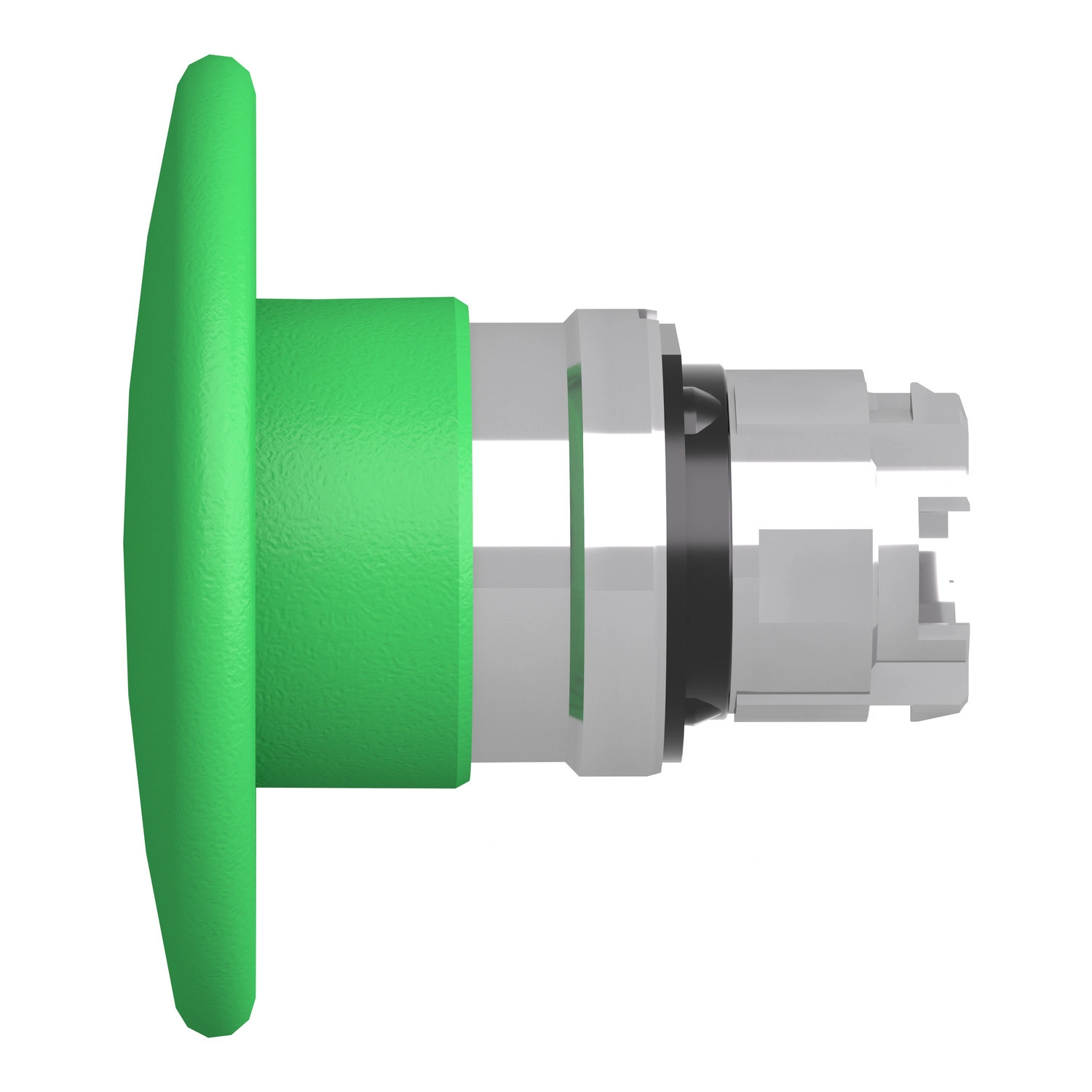

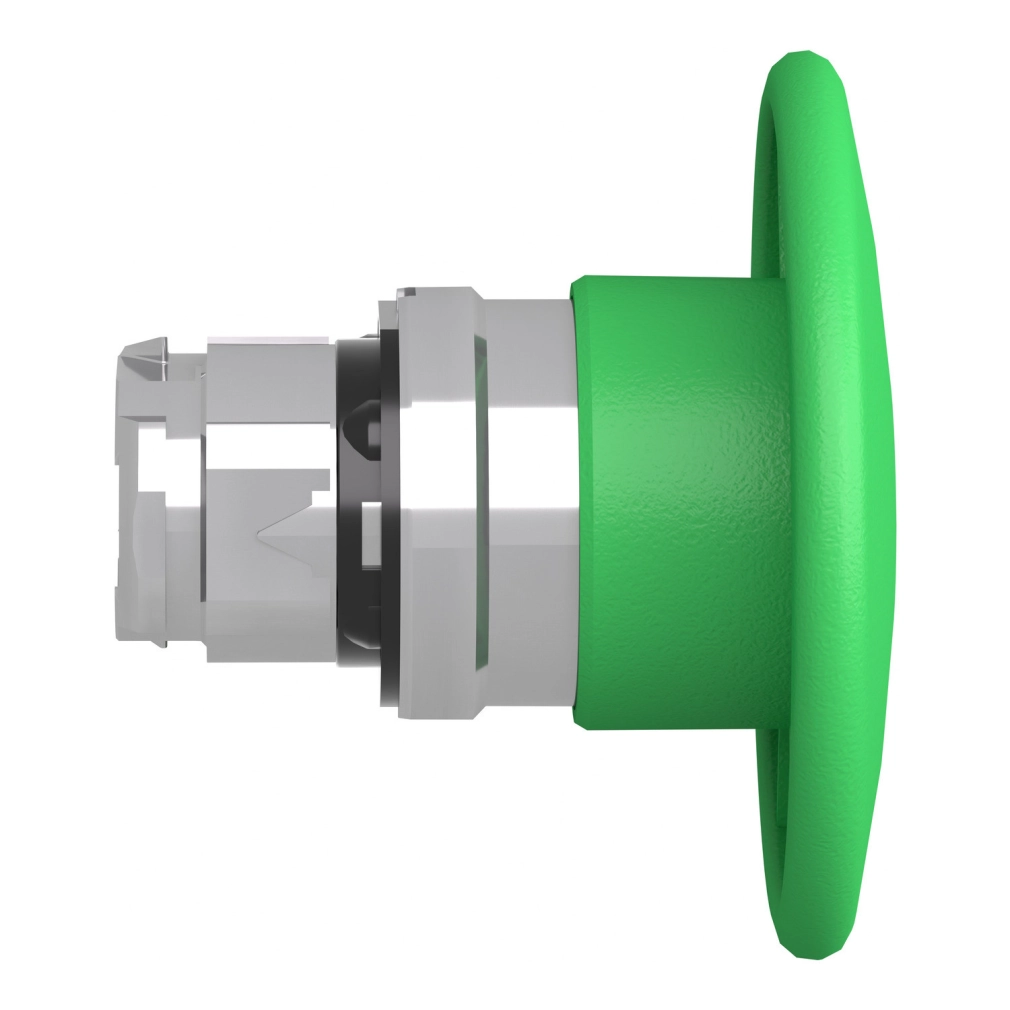

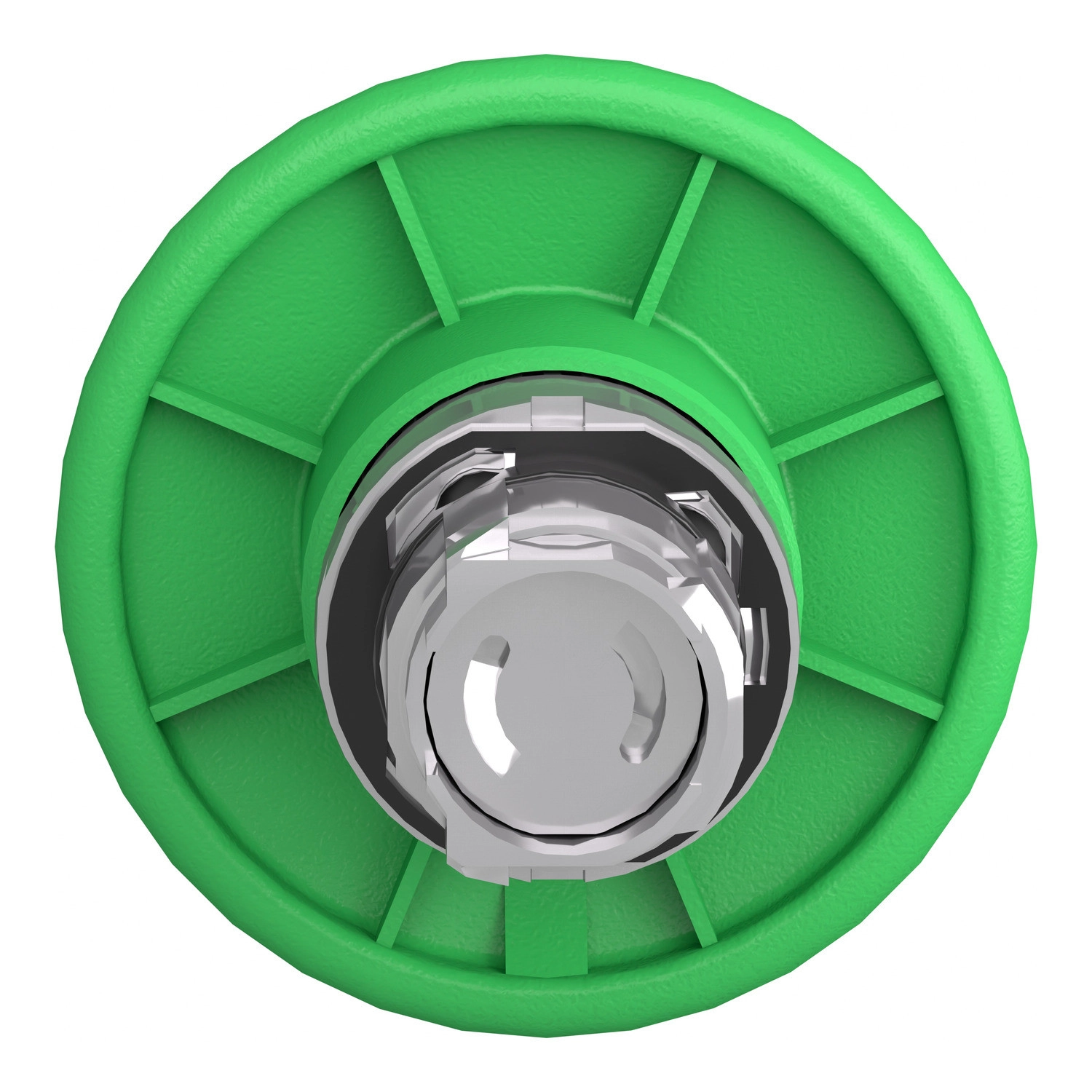

A ZB4BR3 egy zöld színű, gombafejű nyomógomb fej, amelynek átmérője 60 mm, így jól látható és könnyen kezelhető akár kesztyűben is. A termék krómozott fém kerettel rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem ellenállóvá teszi a mindennapi ipari használat során fellépő igénybevételekkel szemben. A nyomógomb szerelési átmérője szabványos 22 mm, ami megkönnyíti a beépítést a legtöbb vezérlőpanelbe. Az alkatrész rugós visszatérő működésű, vagyis elengedés után automatikusan visszaáll alaphelyzetbe, ami ideálissá teszi számos vezérlési alkalmazáshoz.
A ZB4BR3 nyomógomb fej rendkívül tartós kialakítással büszkélkedhet, amit a lenyűgöző 5.000.000 ciklusos mechanikai élettartam is bizonyít. Ez a nagyfokú élettartam biztosítja, hogy a berendezés hosszú távon megbízhatóan működjön ipari környezetben is. A termék kiváló védelmi tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védelmi fokozatú, ami azt jelenti, hogy teljesen por- és vízsugár ellen védett, valamint nagynyomású, magas hőmérsékletű vízsugarakkal szemben is ellenáll. NEMA szerinti besorolása NEMA 13 és NEMA 4X, ami további bizonyíték a kiváló védelemre. A termék IK03 ütésállósággal rendelkezik az IEC 50102 szabvány szerint.
A ZB4BR3 nyomógomb széles működési hőmérséklet-tartománnyal rendelkezik, -40°C és +70°C között használható, ami lehetővé teszi a szélsőséges környezeti feltételek melletti alkalmazását is. A termék szintén kiváló rezgésállósággal bír, 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, valamint kiemelkedő ütésállósággal rendelkezik: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás mellett az IEC 60068-2-27 szabvány szerint. Az elektromos összetételét tekintve többféle konfigurációban használható: C1 (max. 9 érintkező), C2 (max. 9 érintkező), C11 (max. 3 érintkező) vagy C15 (max. 1 érintkező) kóddal, ami rugalmas alkalmazhatóságot biztosít különböző vezérlési feladatokhoz.
Schneider Electric Harmony XB4 - ZB4BR3 -fém nyomógomb fej, Ø22, visszatérő, Ø60 gombafejű, zöld műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Fej nem világított nyomógombhoz
Eszköz rövidneve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fizikai jellemzők
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Zöld gombafej Ø 60 mm, jelöletlen
Sapka/működtető vagy lencse színe: Zöld
Méretadatok
CAD szélesség: 60 mm
CAD magasság: 60 mm
CAD mélység: 52 mm
Műszaki jellemzők
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kód: C1 max. 9 érintkező egyes blokkokkal elülső szerelésben
C2 max. 9 érintkező egyes és dupla blokkokkal elülső szerelésben
C11 max. 3 érintkező egyes blokkokkal elülső szerelésben
C15 max. 1 érintkező egyes blokkokkal elülső szerelésben
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 No 14
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
