A Schneider Electric Harmony XB4 sorozatának ZB4BR2 jelzésű, nem világító nyomógomb feje kiemelkedő megbízhatóságot és tartósságot kínál az ipari vezérlőalkalmazások számára. Ez a prémium minőségű alkatrész a Harmony XB4 termékcsalád része, amely világszerte elismert a robusztus kialakításáról és hosszú élettartamáról.

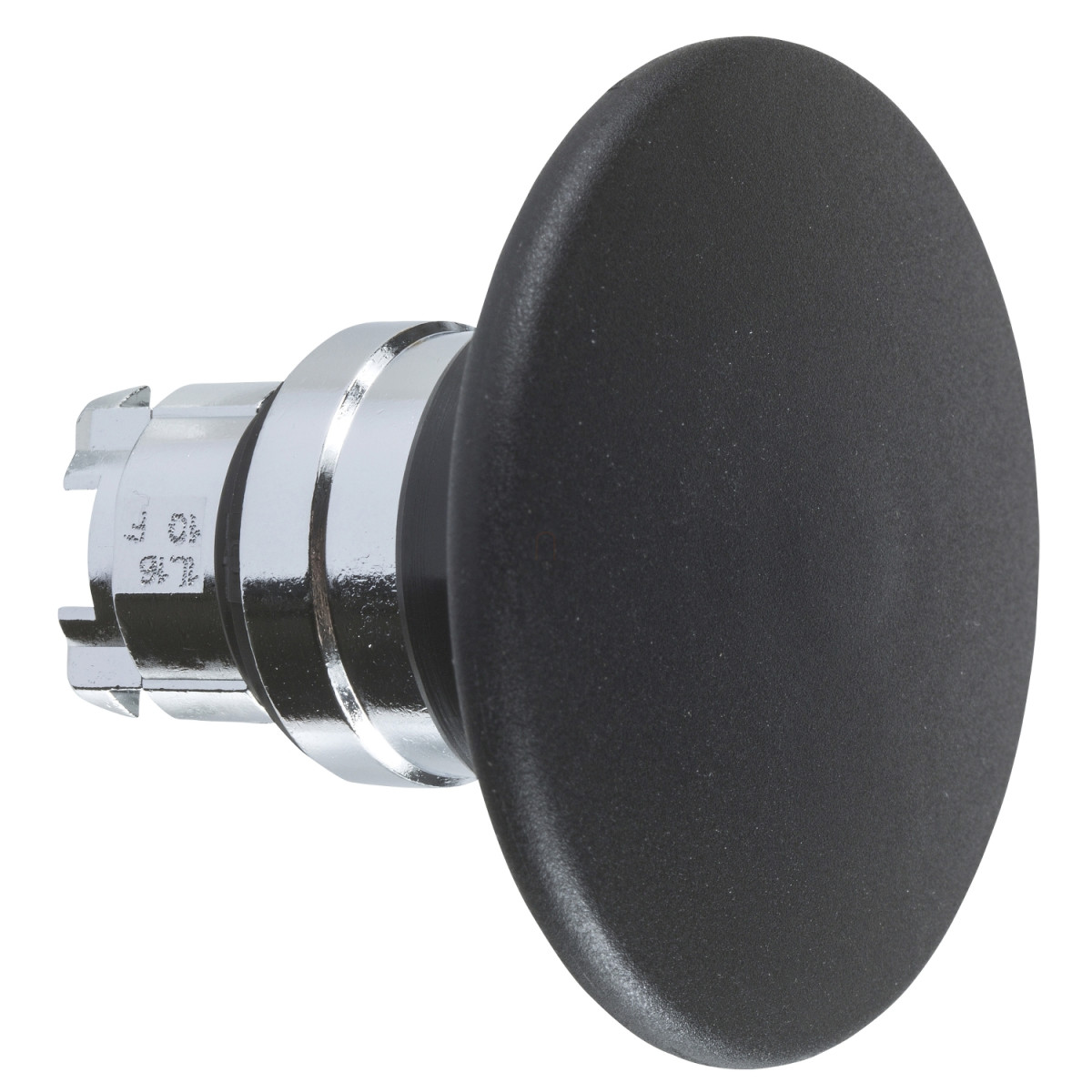

A ZB4BR2 egy 60 mm átmérőjű, fekete, gombafejű nyomógomb fej, amely 22 mm-es szabványos szerelőnyíláson keresztül telepíthető. A krómozott fém keret és a fekete műanyag kezelőfelület kombinációja nem csak esztétikus megjelenést biztosít, hanem ellenáll a kemény ipari környezeti hatásoknak is. A rugós visszatérítés mechanizmusa egyértelmű működést és pozitív visszajelzést ad a kezelő számára. A termék jelöletlen felülettel rendelkezik, így szükség esetén egyedi címkével ellátható.
A ZB4BR2 nyomógomb fej lenyűgöző műszaki paraméterekkel büszkélkedhet: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz behatolása ellen. Emellett megfelel a NEMA 13 és NEMA 4X előírásainak is. A mechanikai tartósság tekintetében kiemelkedő, akár 5 millió kapcsolási ciklust is kibír minőségromlás nélkül. Az IK03 ütésállósági fokozat további védelmet nyújt a fizikai behatásokkal szemben. A termék -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartományban használható, így szélsőséges környezeti feltételek között is megbízhatóan működik.
A ZB4BR2 nyomógomb fej rugalmas szerelési lehetőségeket kínál, és különböző elektromos összeállítási kódokhoz használható: C1 (legfeljebb 9 érintkező egyes blokkokkal, előlapi szereléssel), C2 (legfeljebb 9 érintkező egyes és dupla blokkokkal, előlapi szereléssel), C11 (legfeljebb 3 érintkező egyes blokkokkal, előlapi szereléssel) és C15 (legfeljebb 1 érintkező egyes blokkokkal, előlapi szereléssel). A termék alapvető elemként kerül forgalomba, így további alkatrészek szükségesek a teljes kapcsolóegység kialakításához. A CAD méretek - 60 mm szélesség, 60 mm magasság és 52 mm mélység - pontos tervezést tesznek lehetővé.
A Schneider Electric ZB4BR2 nyomógomb fej számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508 és JIS C8201-1. Rendelkezik BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is. Kiemelkedő rezgésállósággal bír (5 gn, f= 2-500 Hz az IEC 60068-2-6 szerint) és ütésállósága is figyelemre méltó (30 gn 18 ms-os és 50 gn 11 ms-os félszinusz hullám gyorsulás az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB4 - ZB4BR2 -fém nyomógomb fej, Ø22, visszatérő, Ø60 gombafejű, fekete műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejtípus: Standard
Jelzőegység fejének formája: Kerek
Működtető típusa: rugós visszatérítés
Működtető profilja: Fekete gombafejű Ø 60 mm, jelölés nélküli
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 60 mm
CAD teljes magasság: 60 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz egyes blokkokkal, előlapi szerelésnél
C2 max. 9 érintkezőhöz egyes és dupla blokkokkal, előlapi szerelésnél
C11 max. 3 érintkezőhöz egyes blokkokkal, előlapi szerelésnél
C15 max. 1 érintkezőhöz egyes blokkokkal, előlapi szerelésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség-kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-5
UL 508
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
UL listed
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
