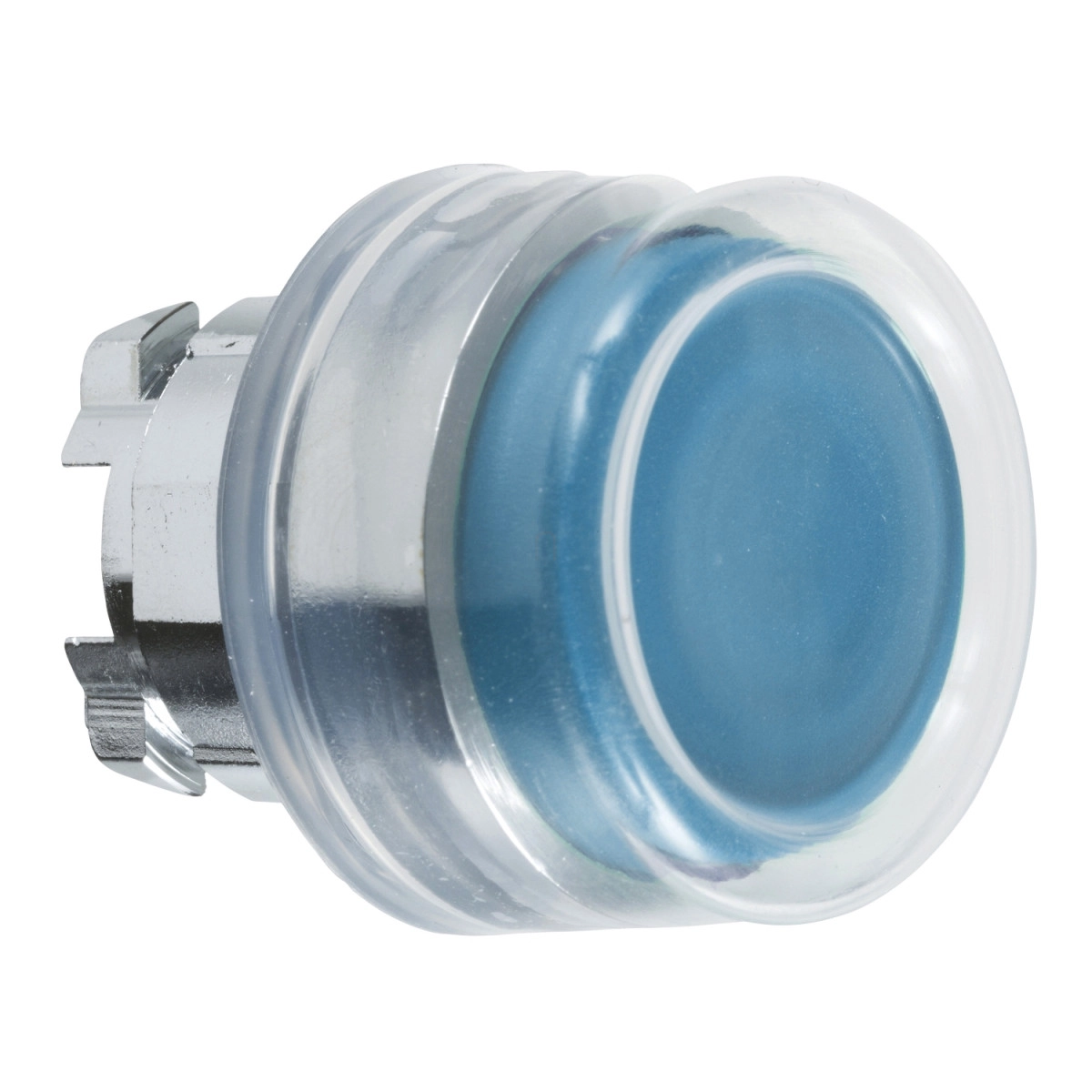

A Schneider Electric Harmony XB4 termékcsalád ZB4BP6 modellje egy kivételesen robusztus kék nyomógombfej, amely ipari környezetben való használatra terveztek. Ez a prémium minőségű, nem világító nyomógombfej tökéletes választás vezérlőpanelekbe, kezelőfelületekre és automatizálási rendszerekbe történő beépítéshez, ahol megbízható működés és hosszú élettartam szükséges.
A ZB4BP6 kiemelkedő tulajdonságokkal rendelkezik: kerek, kék, kiemelkedő nyomógomb, amelyet átlátszó gumivédő sapkával láttak el a fokozott védelem érdekében. A krómbevonatú fém keret nem csak elegáns megjelenést kölcsönöz, hanem kiváló mechanikai ellenállóképességet is biztosít. A nyomógomb mechanizmusa rugós visszatérítésű, ami biztosítja a nyomógomb alapállapotba való automatikus visszatérését a működtetés után. Ez a termék rendkívüli, 10 millió ciklusos mechanikai élettartammal büszkélkedhet, ami alkalmassá teszi a legintenzívebb ipari alkalmazásokra is.
A ZB4BP6 telepítése rendkívül egyszerű: 22,5 mm-es szabványos kivágáson keresztül szerelhető panelbe, és kompatibilis a különböző elektromos csatlakoztatási módokkal, például csavaros kapcsokkal, dugaszolható csatlakozókkal, nyomtatott áramköri csatlakozással vagy Faston csatlakozókkal. Az elektromos konfigurációk tekintetében többféle kódot támogat: C1 (legfeljebb 9 érintkező egyblokkok használatával előlapi szerelésben), C2 (legfeljebb 9 érintkező egyblokkok és duplacsatlakozó blokkok használatával előlapi szerelésben), C11 (legfeljebb 3 érintkező egyblokkok használatával előlapi szerelésben) és C15 (legfeljebb 1 érintkező egyblokkok használatával előlapi szerelésben). A termék nem kompatibilis a jelöléstartóval.
A ZB4BP6 kiemelkedő védelmi jellemzőkkel rendelkezik: IP66 és IP67 védettségi besorolással (IEC 60529 szerint), valamint NEMA 13 és NEMA 4X besorolással, ami biztosítja a megbízható működést még a legzordabb környezeti feltételek között is. TH védelmi kezeléssel ellátott, és -40°C és +70°C közötti széles üzemi hőmérséklet-tartományban használható. Ütésállósága IK06 az IEC 50102 szabvány szerint, ami tovább fokozza a termék robusztusságát. Emellett a nyomógomb kitűnő rezgésállósággal (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms-os és 50 gn 11 ms-os féhszinusz hullámú gyorsulásokkal az IEC 60068-2-27 szerint) rendelkezik, így megbízhatóan működik még vibrációnak vagy mechanikai ütéseknek kitett ipari környezetben is.
Schneider Electric Harmony XB4 ZB4BP6 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Termék kompatibilitás: Nem kompatibilis jelöléstartóval
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Fejtípus: Standard
Jelzőegység fej formája: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Kék, kiemelkedő, jelölés nélküli
Működtető kiegészítő információ: Átlátszó gumisapka
Sapka/működtető vagy lencse színe: Kék
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 35 mm
Mechanikai élettartam: 10 000 000 ciklus
Elektromos összetétel kód: C1 (max. 9 érintkező egyes blokkokkal elülső szerelésben), C2 (max. 9 érintkező egyes és dupla blokkokkal elülső szerelésben), C11 (max. 3 érintkező egyes blokkokkal elülső szerelésben), C15 (max. 1 érintkező egyes blokkokkal elülső szerelésben)
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
