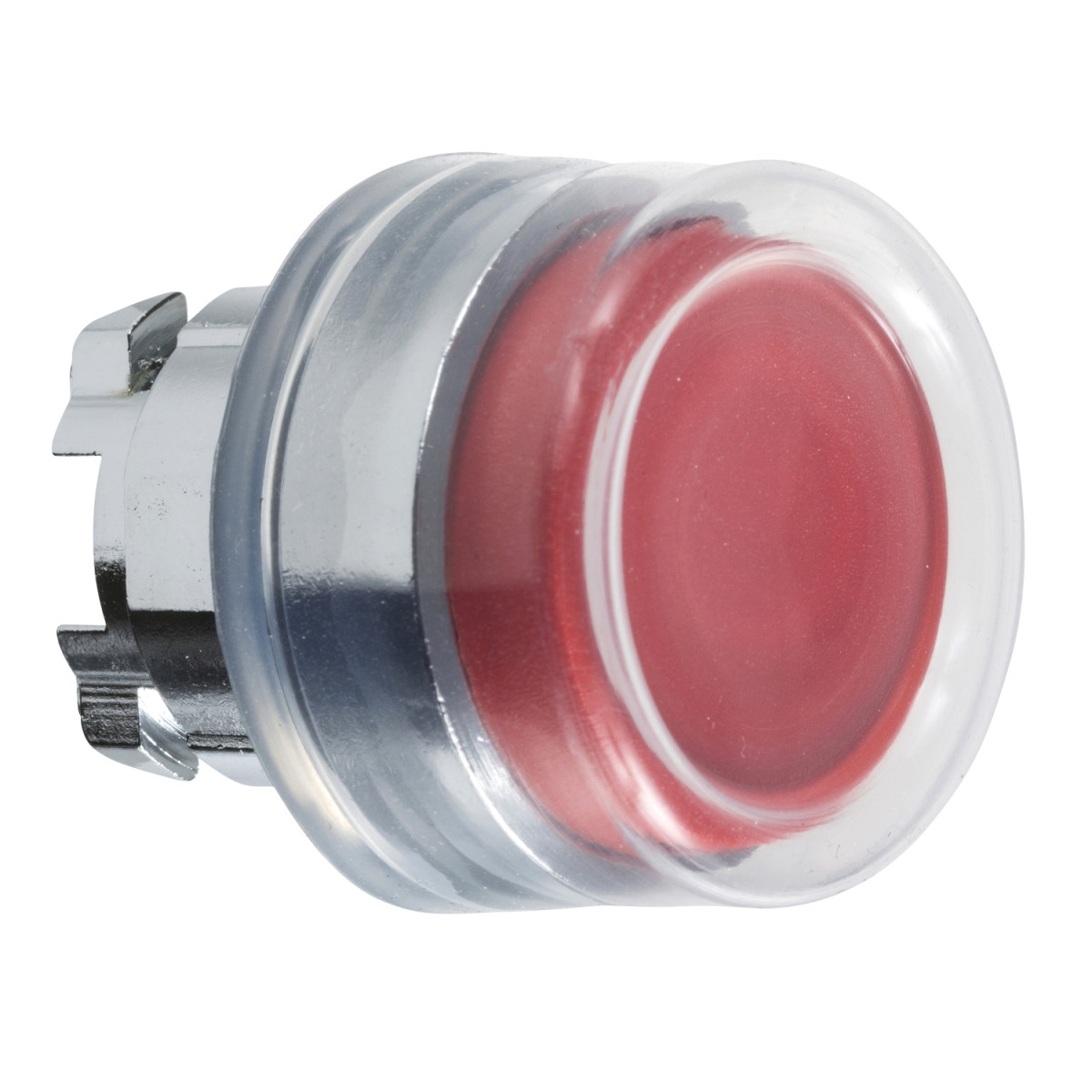

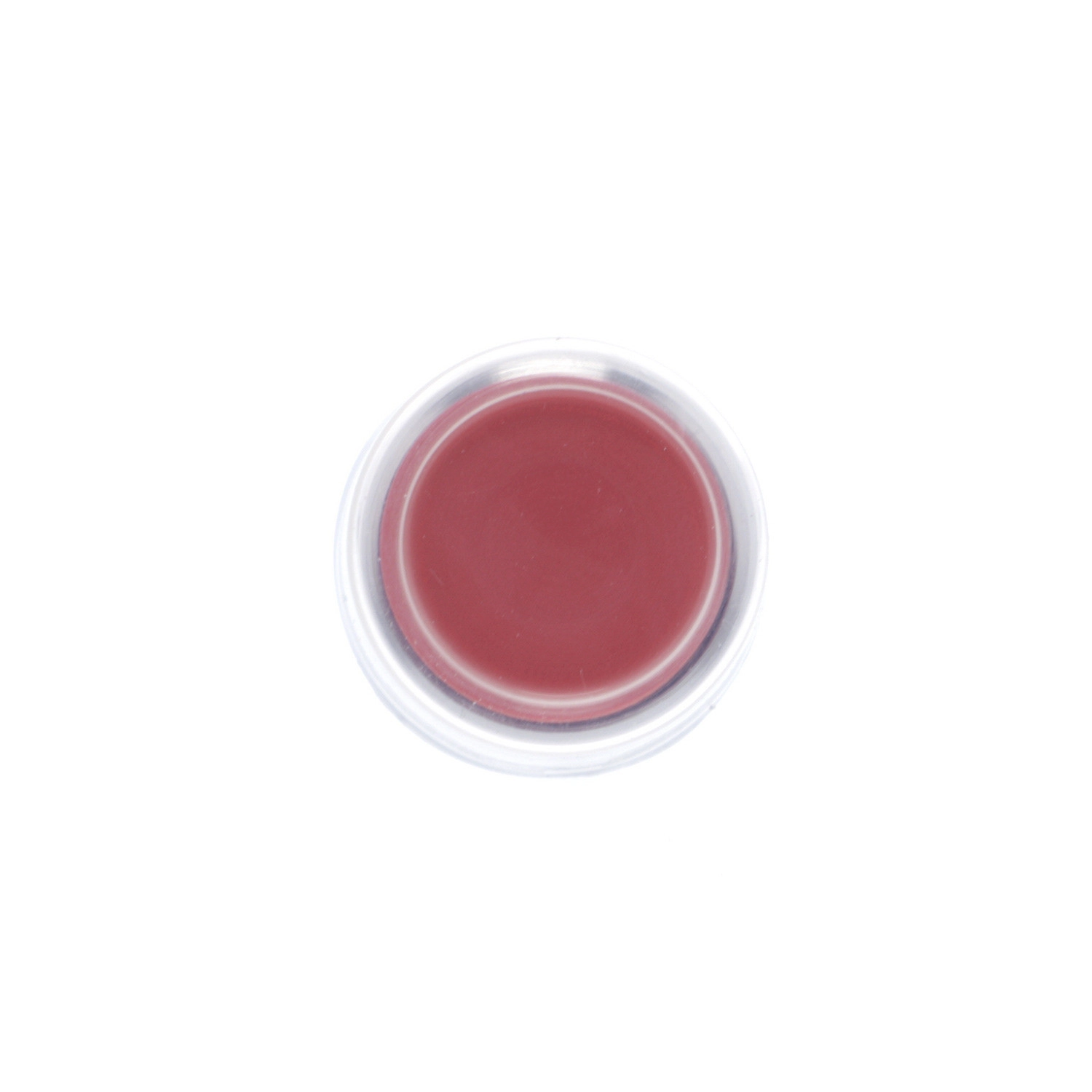

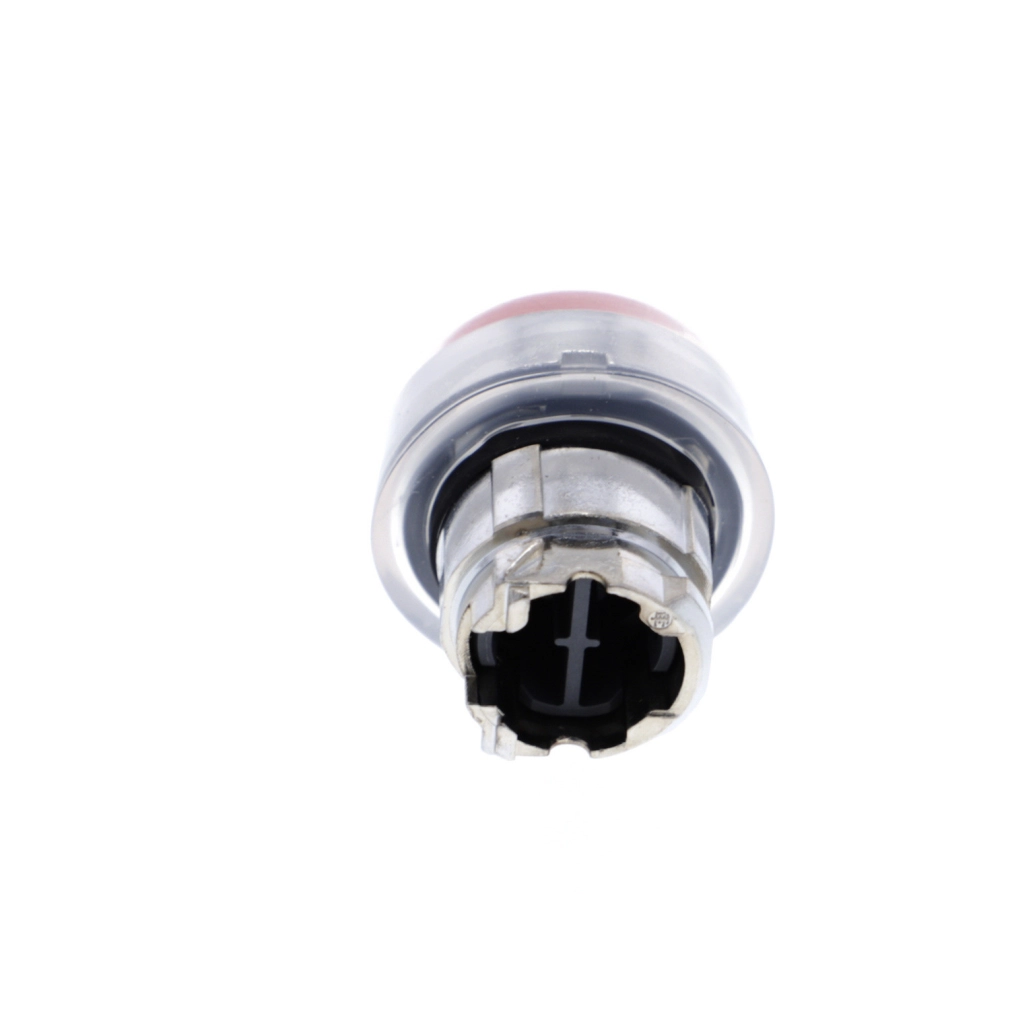

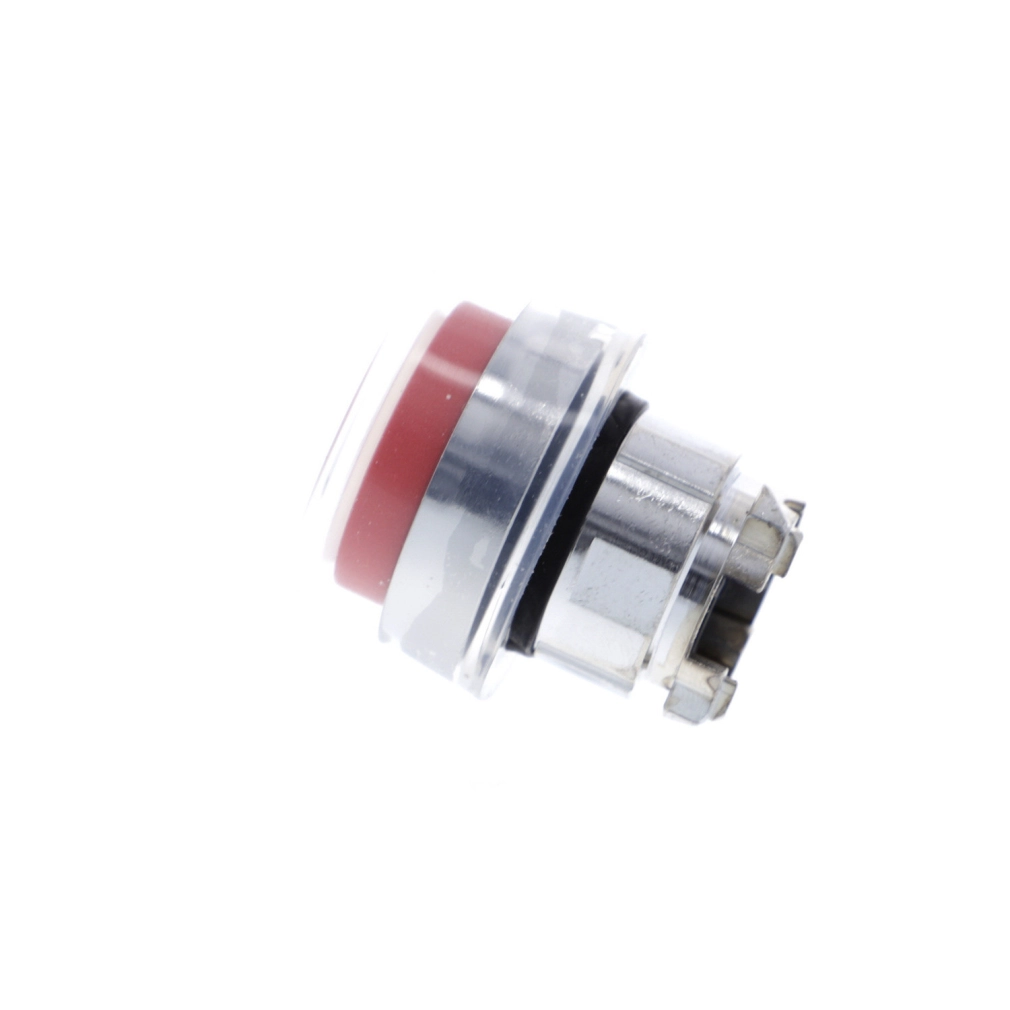

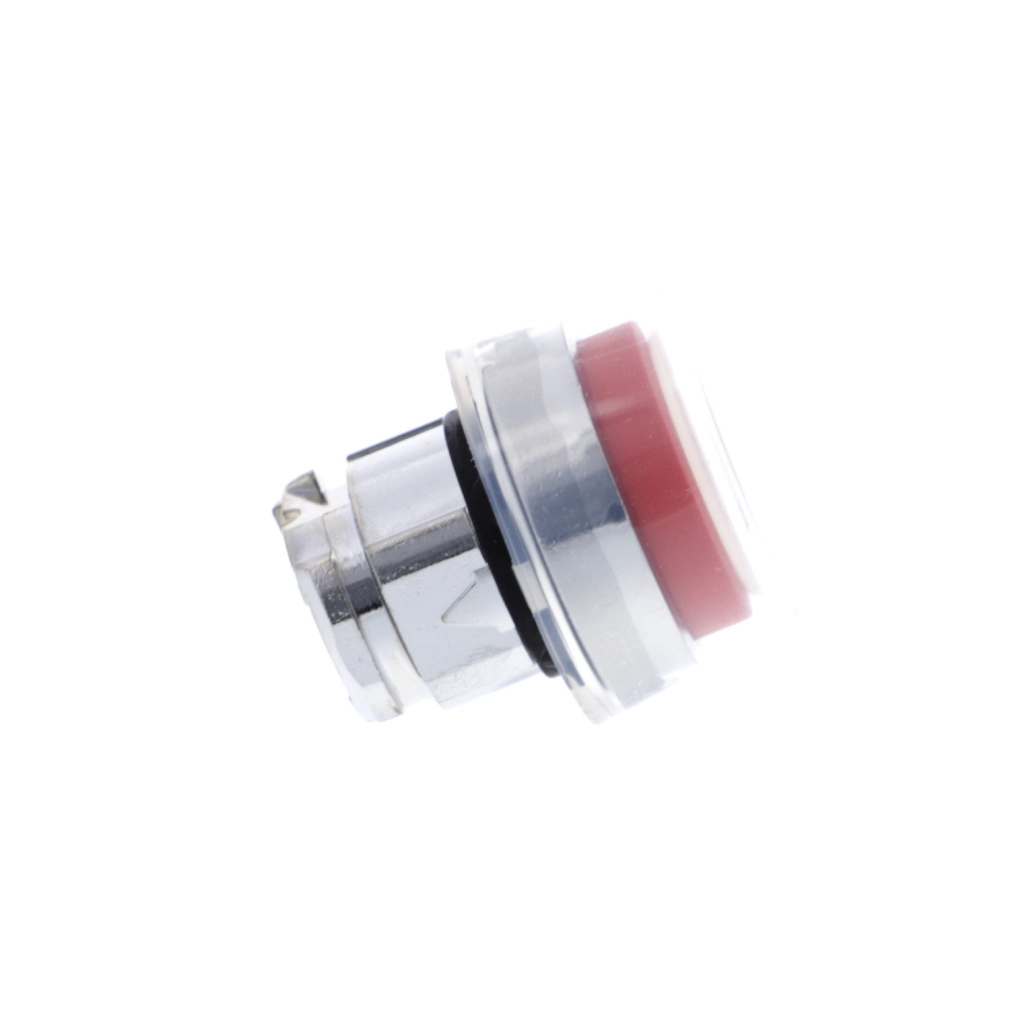

A Schneider Electric Harmony XB4 sorozatú ZB4BP4 jelű terméke egy kiváló minőségű, nem világító nyomógombfej, amely ipari automatizálási és vezérlési rendszerekben való felhasználásra készült. Ez a prémium kategóriás nyomógomb fej krómozott fémből készül, ami nemcsak elegáns megjelenést biztosít, hanem rendkívüli tartósságot is garantál a legigényesebb ipari környezetben is.
A ZB4BP4 nyomógomb fej piros színű, kiemelkedő, visszatérő rugós működésű, és átlátszó gumisapkával rendelkezik, ami védelmet biztosít a szennyeződések és a nedvesség ellen. A termék standard kialakítású, kerek jelzőegység fejjel, és nem kompatibilis a feliratartóval. A nyomógomb nem tartalmaz jelölést vagy feliratot, így univerzálisan használható különböző alkalmazásokban, ahol a piros szín általában vészleállítást vagy kritikus funkciót jelez. A termék 22,5 mm-es szabványos szerelőfuratba illeszkedik, ami széles körű kompatibilitást biztosít különböző kapcsolószekrényekkel és vezérlőpultokkal.
A ZB4BP4 nyomógombfej műszaki paraméterei lenyűgözőek: IP66 és IP67 védelmi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel, ami kiváló védelmet biztosít por, nedvesség és vízsugár ellen. Az IK06 ütésállósági fokozat az IEC 50102 szabványnak megfelelően tovább növeli a termék ellenállóképességét a fizikai behatásokkal szemben. A termék -40°C és +70°C közötti hőmérséklet-tartományban használható, ami lehetővé teszi alkalmazását extrém környezeti körülmények között is. A ZB4BP4 mechanikai élettartama kiemelkedő, 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat esetén is.
A ZB4BP4 nyomógomb fej különböző elektromos összeállításokban használható: C1 kód szerint akár 9 kontaktus is kialakítható egyszerű blokkokkal első szerelésben, C2 kód szerint akár 9 kontaktus egyszerű és dupla blokkokkal első szerelésben, C11 kód szerint maximum 3 kontaktus egyszerű blokkokkal első szerelésben, vagy C15 kód szerint maximum 1 kontaktus egyszerű blokkokkal első szerelésben. A termék CAD méretei: 30 mm szélesség, 30 mm magasság és 35 mm mélység. A nyomógomb telepítéséhez és szereléséhez részletes útmutatók és rajzok állnak rendelkezésre, amelyek segítenek a megfelelő elhelyezésben és a nyomtatott áramköri kártyákhoz való csatlakoztatásban. A Schneider Electric ZB4BP4 nyomógomb fej az UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak megfelelően készült, és számos tanúsítvánnyal rendelkezik, mint például BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL listázás. A termék ellenáll az 5 gn (f=2...500 Hz) rezgésnek az IEC 60068-2-6 szerint, valamint a 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féllengésű hullám gyorsulásnak az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BP4 -fém nyomógomb fej, Ø22, visszatérő, kiemelkedő, gumisapkás, piros műszaki adatok
Főbb jellemzők
Terméktípus: Fej nem világító nyomógombhoz
Termékcsalád: Harmony XB4
Rövid terméknév: ZB4
Termék kompatibilitás: nem kompatibilis feliratartóval
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségben: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros, kiemelkedő, jelölés nélküli
Működtető kiegészítő információ: Átlátszó gumisapka
Sapka/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD szélesség: 30 mm
CAD magasság: 30 mm
CAD mélység: 35 mm
Mechanikai élettartam: 10000000 kapcsolási ciklus
Elektromos összetételi kód: C1 max. 9 kontaktushoz egyszerű blokkokkal elölről szerelve
C2 max. 9 kontaktushoz egyszerű és dupla blokkokkal elölről szerelve
C11 max. 3 kontaktushoz egyszerű blokkokkal elölről szerelve
C15 max. 1 kontaktushoz egyszerű blokkokkal elölről szerelve
Eszköz prezentációja: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet üzemeléskor: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listázott
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás az IEC 60068-2-27 szerint
